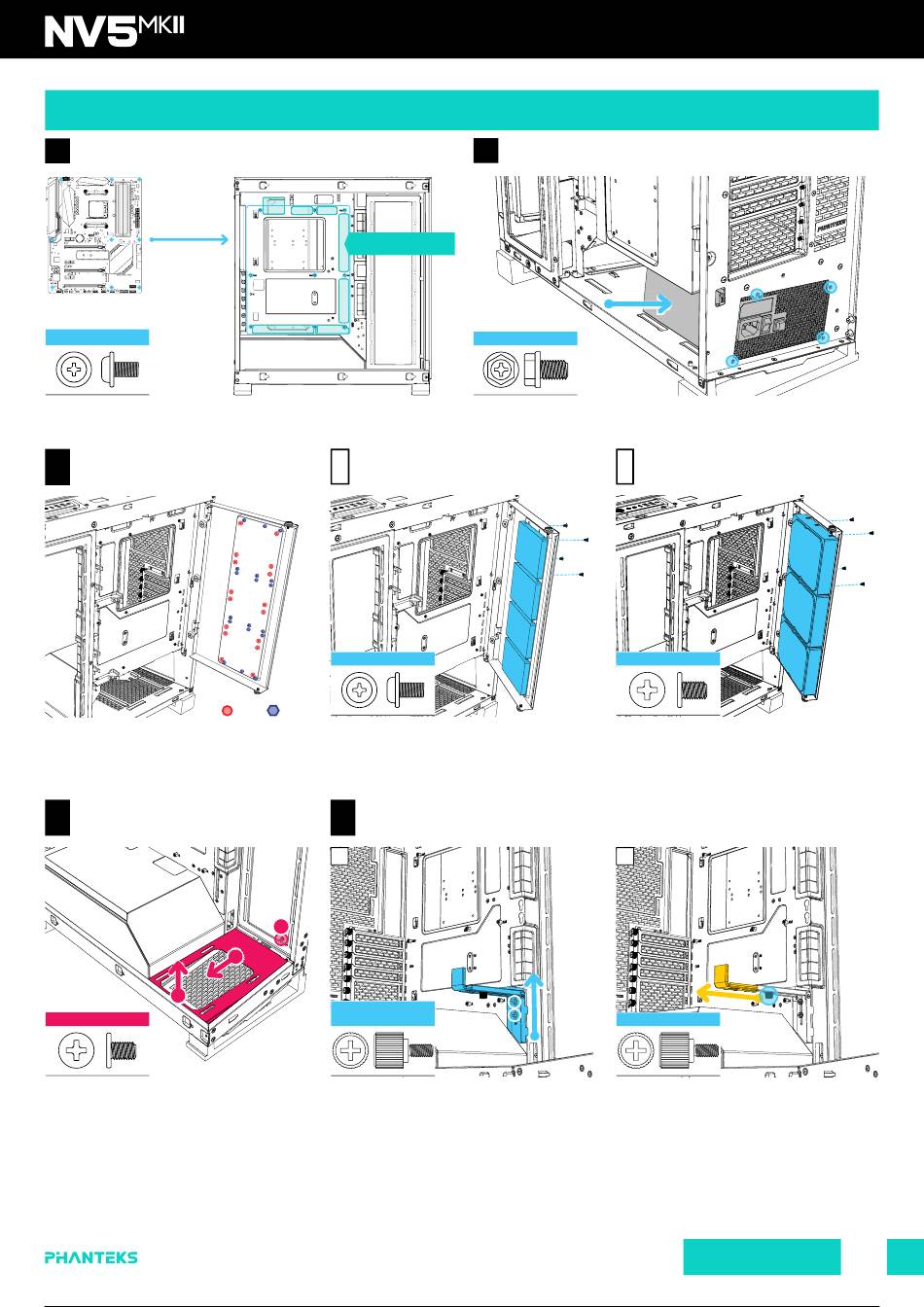

HARDWARE INSTALLATION
Hardware-Installation | Installation du matériel | Instalación de hardware | 硬件安装
MAINBOARD
01
Hauptplatine | Carte mère | tarjeta madre | 主板
9x
Mainboard Screw
STORAGE LAYOUT
03
Lagerlayout | Disposition de stockage | Diseño de
almacenamiento | 硬盘螺丝布局
BOTTOM FAN BRACKET
04
Untere Lüfterhalterung | Support de ventilateur inférieur |
Soporte inferior del ventilador | 底风扇支架
3
Case Screw
1x
| www.phanteks.com
ATX Rear-Connect
Mainboard Compatible
STORAGE | 2.5" SSD
A
Speicher 2.5-Zoll-SSD | Stockage SSD 2.5" |
Almacenamiento SSD de 2.5" | 2.5" SSD硬盘位
SSD Screw
SSD
HDD
GPU FAN BRACKET
05
GPU-Lüfterhalterung | Support de ventilateur GPU |
Soporte de ventilador GPU | 显卡支撑架
1
1
2
Long Thumb
Screw
Installationsanleitung | Guide d'installation | Guía de instalación | 安装指南
POWER SUPPLY
02
Stromversorgung | Source de courant | Fuente de alimentación | 电源
PSU Screw
4x
4x
2x
INSTALLATION GUIDE
STORAGE | 3.5" HDD
B
Speicher 3.5-Zoll-HDD | Stockage HDD.5" | Almacenamiento
HDD de 3.5" | 2.5" HDD硬盘位
HDD Screw
4x
2
Thumb Screw
1x
INSTALLATION GUIDE
VERSION 1.0
