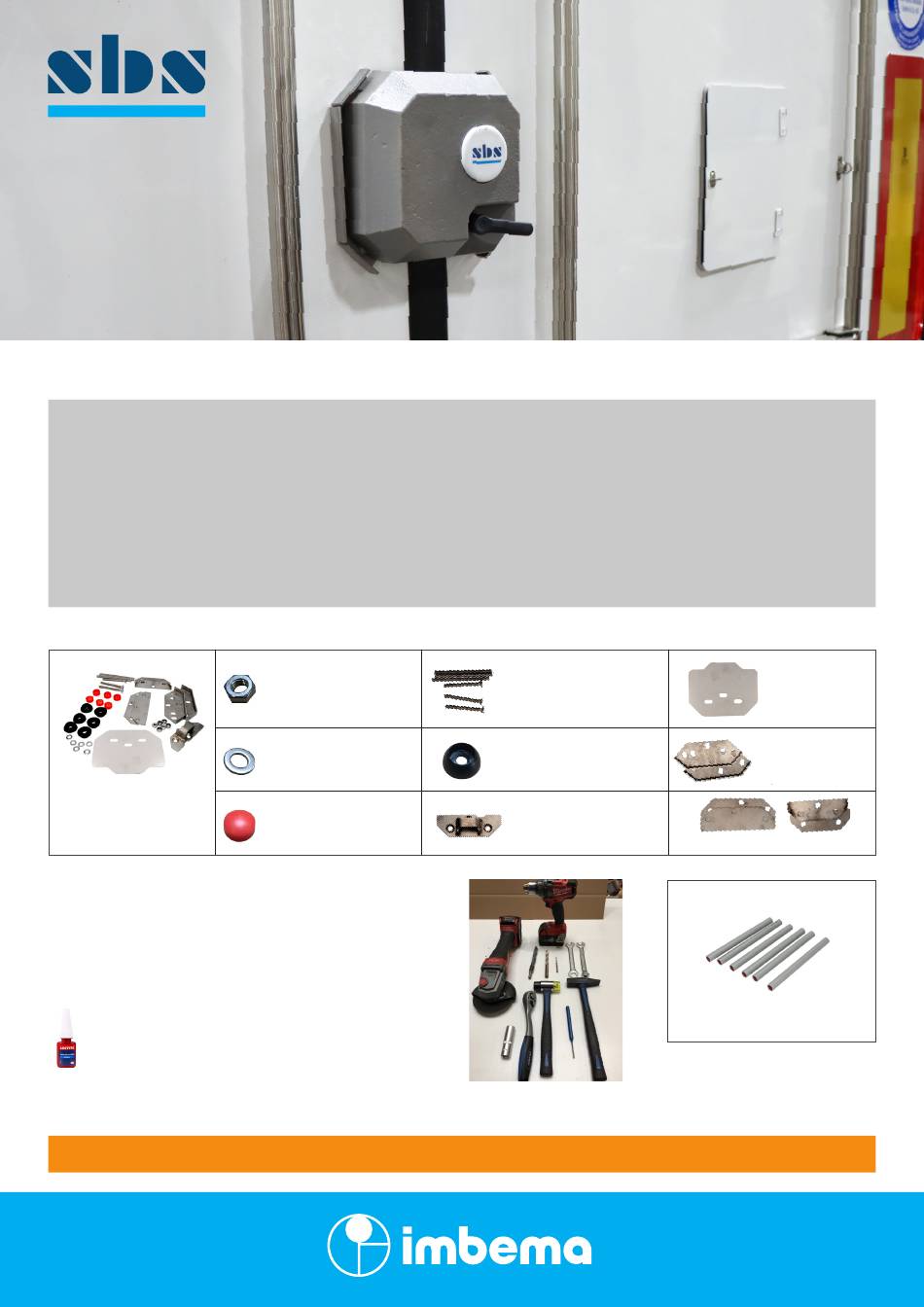

SBS FOX Installationsanleitung
Quicklinks
EINBAUVORSCHRIFT FOX
• Tragen Sie immer die persönliche Schutzausrüstung.
• Überprüfen Sie anhand der beiliegenden Teileliste, ob alle Teile im Bausatz enthalten sind.
• Reinigen Sie die Montagefläche vor der Montage gründlich.
• Das Produkt darf nur von eingewiesenem Personal installiert werden.
Wenn Sie bohren oder schleifen:
• Tragen Sie stets einen geeigneten Augen- und Gehörschutz.
• Entfernen Sie vor der Montage alle Materialspäne.
• Blasen Sie die Späne nicht mit Luftdruck weg. Diese können Verletzungen verursachen.
Teile im Montagesatz
Kompletter Montage-
satz passend für Tro-
ckenkasten und Kühler
Erforderliches Werkzeug
• Bohrmaschine
• Schleifer
• Kunststoff- und Stahlhammer
• Zentrierpunkt
• Steckschlüssel mit langer
Kappe 17
Muttern immer mit Gewindesicherung sichern.
Loctite 243 - 50 ml
Art.-Nr. 1335886
Wichtige Informationen! Bitte lesen Sie diese Beschreibung sorgfältig durch, bevor Sie mit der Montage beginnen.
6x Sicherungsmutter M10
aus Edelstahl (5115073)
6 x Unterlegscheiben
M10 (5115043)
6 x Kunststoffabdeckkappe
rot (5127008)
• 1x Steckring-Schlüssel 17
• 4-mm-Bohrer
• 11-mm-Bohrer
• 16-mm-Bohrer
3x Gewindestangen M10 x 150
aus Edelstahl (5115146) und 3x
Senkkopfschraube M10 x 100
aus Edelstahl Inbus (5115222)
6 x Kunststoffabdeckkappe
schwarz (5127007)
1 x Türfänger
1 x Eckblech
(10071096)
2 x Schutzblech
4 x Füllblech
Nur bei Kühlern:
6 x PVC-Rohr (5062001)
(nach Maß anfertigen)
Inhaltszusammenfassung für SBS FOX
- Seite 1 EINBAUVORSCHRIFT FOX • Tragen Sie immer die persönliche Schutzausrüstung. • Überprüfen Sie anhand der beiliegenden Teileliste, ob alle Teile im Bausatz enthalten sind. • Reinigen Sie die Montagefläche vor der Montage gründlich. • Das Produkt darf nur von eingewiesenem Personal installiert werden. Wenn Sie bohren oder schleifen: • Tragen Sie stets einen geeigneten Augen- und Gehörschutz.
- Seite 2 EINBAUVORSCHRIFT FOX VORBEREITEN Überprüfen Sie, ob die App installiert ist und mit Bestimmen Sie die Stelle für den FOX Legen Sie die Schablone an und messen Sie, dem FOX funktioniert. an der Tür. ob sie sauber ausgerichtet ist. MONTAGE Bohren Sie die Löcher mit dem 12-mm-Boh- Markieren Sie die Bohrstelle. Bohren Sie die Löcher mit dem 6-mm-Bohrer vor. rer sauber aus.
- Seite 3 EINBAUVORSCHRIFT FOX RECHTE TÜR Drehen Sie die Gewindestangen mit Bringen Sie das Schutzblech an. Montieren Sie den FOX an der rechten Tür. Gewindesicherungsmitteln in den FOX: LINKE TÜR Montieren Sie den Türfänger an der linken Ansicht von außen Ansicht von innen Tür mit dem mitgelieferten Schutzblech an der Außenseite und das Eckblech an der Innenseite. Transport & Logistik +31 (0)88 130 6780 sbs@imbema.com...
- Seite 4 EINBAUVORSCHRIFT FOX KONTROLLE Prüfen Sie, ob der FOX richtig verriegelt, in- Wenn dies nicht der Fall ist, ein zusätzliches dem Sie die Türgriffe öffnen. Füllstück anbringen. ENDVERARBEITUNG Kürzen Sie die Gewindestangen auf die Tauschen Sie die normalen Muttern gegen Für ein sauberes Endergebnis bringen Sie richtige Länge. die mitgelieferten Sicherungsmuttern aus. die Abschlusskappen an. Transport & Logistik +31 (0)88 130 6780 sbs@imbema.com imbema.com...
- Seite 5 Drill Jig FOX Print actual size CAUTION: 50 mm...
