BENUTZERHANDBUCH FÜR SIG-M-2
ACHTUNG
UG-SIG-M-2-DE-000 - 29 / 01 / 2025
►
"Slave" RJ45-Buchse - Die zweite PoM-Buchse wird zum Anschluss der
Modbus-Slave-Geräte verwendet.
2.
Schließen Sie das 24-VDC-Netzteil an die Master-Buchse des Gateways an.
Wir empfehlen die Verwendung eines Sentera 24-VDC-Netzteils (Artikelnummer
SEPS8-24-40 oder DRPS8-24-40).
Die Netzteile von Sentera verfügen über RJ45-Buchsen, die die Verkabelung
vereinfachen. Darüber hinaus unterstützen sie auch Modbus-Kommunikation.
Ihr Überlastschutz erhöht die Sicherheit Ihrer Elektroinstallation.

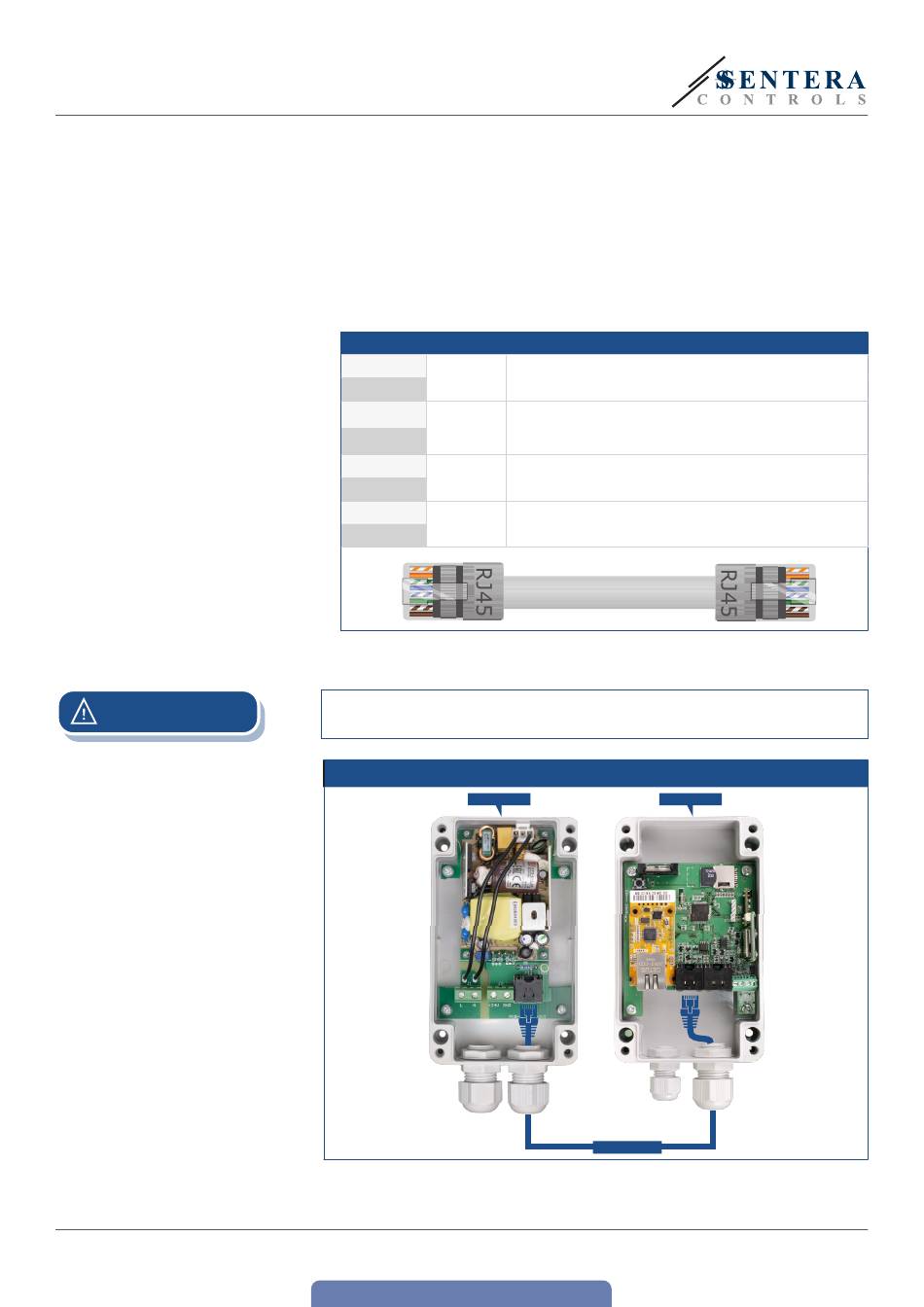

Die PoM-Buchsen verwenden die folgenden Pin-Anschlüsse - siehe Abb. 3.
RJ45 Buchsen (Power over Modbus)
Kontakt 1
24 VDC
Kontakt 2
Kontakt 3
A
Kontakt 4
Kontakt 5
/B
Kontakt 6
Kontakt 7
GND
Kontakt 8
1
2
3
3
3
3
4
4
4
5
5
6
6
7
8
Wir empfehlen Ihnen, für die Verbindung mit dem Gateway ein Ethernet-Kabel der
Klasse Cat5e oder höher zu verwenden – siehe Abb. 4.
Schließen Sie NICHT 24 VDC an den Ethernet-Anschluss an. Dies kann das Gerät
beschädigen!
Abb. 4 Schließen Sie das Stromversorgungskabel an.
SEPS8
Schalten Sie die Stromversorgung ein. Die rote LED (3) des Gateways leuchtet auf -
siehe Abb. 5.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Versorgungsspannung
Modbus RTU Kommunikation, Signal A
Modbus RTU Kommunikation, Signal /B
Masse, Versorgungsspannung
1
8 mm
24 VCC
2
3
8 mm
A
4
5
SIG-M-2
8 mm
/B
6
7
8 mm
GND
8
24 VDC
1
2
2
3
3
4
4
5
5
6
6
6
6
6
7
8
6 - 9
