Dolezych OSE2500 Bedienungsanleitung
Gabelhubwagen
Inhaltszusammenfassung für Dolezych OSE2500

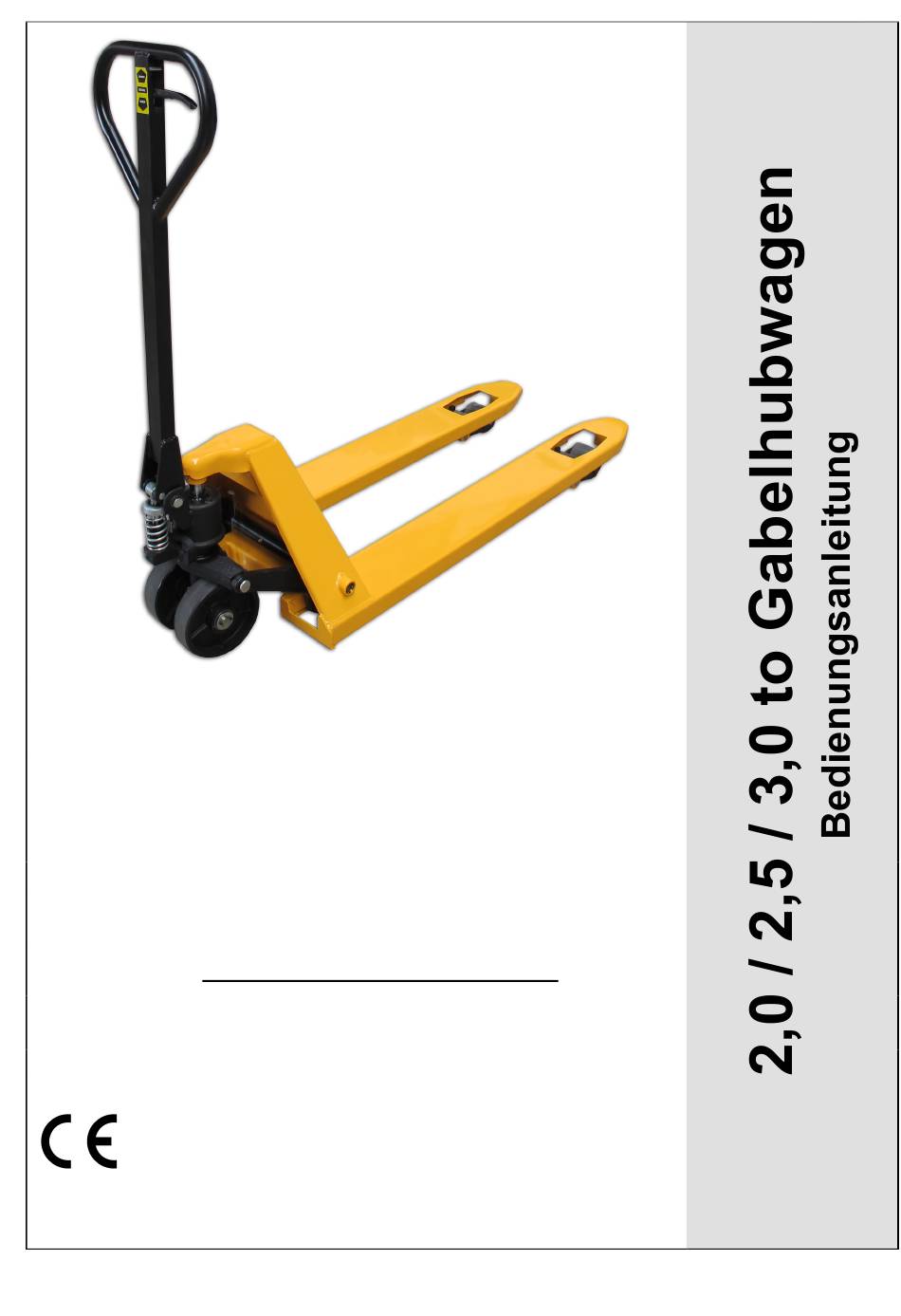

- Seite 1 OSE2500 Zu Ihrer Sicherheit Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme! Inhalt: Bedienungsanleitung & Teilelisten Modell – Nr.: OSE 2500 Bewahren Sie diese Anleitung für den späteren Gebrauch auf.
-
Seite 2: Einleitung
Inhaltsverzeichnis Sicherheitswarnungen & Anleitung .......... 2 Montage der Deichsel ............2 – 4 Einstellung der Auslösevorrichtung ........4 – 5 Handhabung des Hubwagens ........... 5 – 6 Instandhaltung u. Wartung, Gewährleistung ...... 6 – 8 Fehlersuche, Prüfung, Entsorgung ........8 – 9 Konformitätserklärung………………………….………………..10 Teilelisten ............... - Seite 3 Anbau der Deichsel Bild 1. 2.0 Montage der Deichsel 2.1 Entfernen Sie die Loch-Achse. Setzen Sie die Deichsel auf den Kolben der Pumpe, führen Sie die Loch-Achse so ein, dass die Bohrung dieser Achse zu Ihnen gerichtet ist (Rückseite des Hubwagens) 2.2 Stellen Sie den Funktionshebel an der Deichsel auf Position (RAISE) und kippen Sie die Deichsel nach hinten, bis sie auf dem Kolben aufliegt, führen Sie mit der Hand das Ende der Kette durch das Zentralloch der Loch-Achse.
- Seite 4 Bild 2 Die Einstellung der Auslösevorrichtung Am Handgriff der Deichsel finden Sie den Funktionshebel (72), welcher in 3 Positionen eingestellt werden kann. Oben (gezogen)....=Absenken der Gabel ..... LOWER-Position Mitte ........=Transportierender Ladung ..NEUTRAL-Position Unterste Stellung ....=Anheben der Gabel ......LIFT-Position Diese drei Positionen wurden in der Fabrik voreingestellt.
-
Seite 5: Handhabung
3.3 Wenn sich die Gabel nicht absenkt, während sich der Funktionshebel in der LOWER-Position befindet, dann drehen Sie die Schraube im Uhrzeigersinn, bis das Hochziehen des Funktionshebels die Gabel absenkt. Dann überprüfen Sie die NEUTRAL-Position wie in den Schritten 3.1 und 3.2 beschrieben, um sicherzugehen, dass die Mutter (8) richtig eingestellt ist. - Seite 6 4.3 Fahren mit Last Die Last sollte möglichst niedrig, unter Beachtung der Bodenfreiheit unter Last über den Boden transportiert werden. Mit gleichmäßiger, der Last und den Bodenverhältnissen angepasster, Geschwindigkeit fahren. 4.4 Absetzen der Last Last durch Anziehen des Handgriffs in der Deichsel absenken. Prüfen, ob der Weg nach hinten frei ist, erst dann den Hubwagen unter der Last hervorziehen.
- Seite 7 6.0 Anleitung zur sicheren Bedienung 6.1 Benutzer müssen vor dem Gebrauch alle Warnhinweise und Anleitungen lesen. 6.2 Bedienen Sie keinen Gabelhubwagen, bis Sie damit vertraut sind und in den Umgang eingewiesen wurden. 6.3 Bedienen Sie keinen Gabelhubwagen, bevor Sie nicht den einwandfreien Zustand geprüft haben.
-
Seite 8: Anforderungen An Die Umgebungsbeleuchtung
6.17 Anforderungen an die Umgebungsbeleuchtung ( empfohlener Mindestwert: 50 Lux ) 6.18 Bei Wartungsarbeiten keine Arbeitsrückstände verstreuen. 6.19 Unter anderen Bedingungen oder Örtlichkeiten sollte der Benutzer den Gabelhubwagen besonders sorgfältig bedienen. Bringen Sie gebrauchtes Öl zu einer bevollmächtigten Sammelstelle. 7.0 Gewährleistung Die Gewährleistungszeit des Gabelhubwagens beträgt für die private Nutzung 24 Monate und für den gewerblichen oder gewerbeähnlichen Einsatz 12 Monate ab Kaufdatum. - Seite 9 8.0 Fehlersuche Fehler Ursache Fehlerbehebung Die Gabel kann nicht in - Es ist nicht genug Hydrauliköl - Füllen Sie Öl nach. maximale Höhe ge- vorhanden. bracht werden. Die Gabel kann nicht - Kein Hydrauliköl - Öl nachfüllen angehoben werden. - Das Öl hat Verunreinigungen - Öl wechseln - Die Schraube (2) ist zu tief - Schraube (2) einstellen (wie...
-
Seite 10: Eg-Konformitätserklärung
Auf der Schanze 2 D-29303 Bergen el.: +49 (0) 5051-915990 erklärt hiermit, dass folgendes Produkt, Maschinentyp: Gabel-Hubwagen Bezeichnung der Maschine: OSE2500 Seriennummer: V16000000 – V21999999 Baujahr: 2016 / 2017 / 2018 / 2019 / 2020 / 2021 Einschlägige EU-Richtlinen: Maschinenrichtline 2006/42/EG -Annex I Zertifikats Nr. -
Seite 11: Ersatzteildokumentation
Ersatzteildokumentation... - Seite 13 Bezeichnung Anzahl Pumpkolben Staubring Ø18 - Ø26 - 4/6 O-Rring Ø17.8 x 2.4 Stützring Ø18 x Ø22 x 1.25 Federkappe Pumpfeder Stahlkugel Ø14 Hubkolben Staubring Ø32 - Ø40 - 5/6.5 O-Ring Ø30.8 x 3.6 Stützring Ø32 x Ø38 x 1.5 Tankverschlussschraube O-Ring Ø6 x 1.8 Pumpengehäuse BM - N32...
- Seite 14 Bezeichnung Anzahl Federstift Ø3 x 25 Drehwelle Laufrolle Buchse Auslösehebel Kunststoffrolle Blattfeder Federstift Ø4 x 20 Federstift Ø4 x 16 Federstift Ø4 x 30 Federstift Ø6 x 30 Einstellschraube Auslösezug Mutter M6 Kette Auslösezug Gabelzinken Hubumlenkung Kunststoffbuchse 27 x 20 x 30 Bolzen Pumpentisch Achse Hubumlenkung 540 Schubstange...
-
Seite 15: Technische Daten
Technische Daten: Tragfähigkeit Bereifung Gabelbreite Gabellänge Min./Max. Hubhöhe Eigengewicht Mm (A) Mm (B) 2000 PU/PU Single 85 ~ 200 ca. 52 2500 PU/PU single 85 ~ 200 ca. 59 2500 PU/PU Tandem 85 ~ 200 ca. 60 2500 PU/PU single 85 ~ 200 ca. - Seite 16 Weitere Produkte aus unserm Liefersortiment manuelle oder elektrische Scherenhubwagen elektrische Hubwagen mit Lithium-Batterie mobile Hubtische elektrische Hochhubwagen Sonderbauten für semi-elektrische Hochhubwagen Spezialanwendungen manuelle Hochhubwagen...
