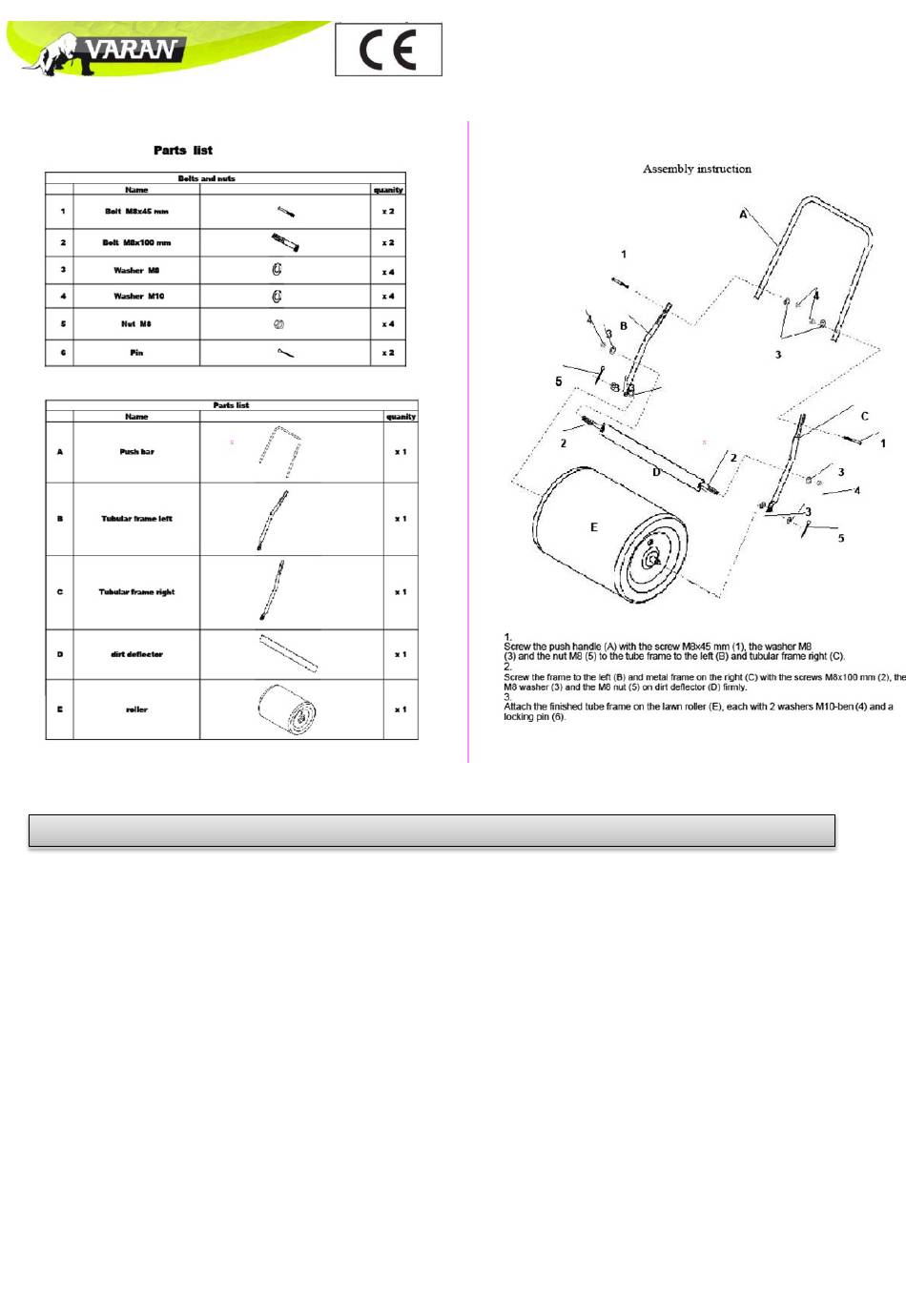

ISTRUZIONI DI MONTAGGIO

1. Avvitare la maniglia di spinta (A) con la vite M8x45 mm (1), la rondella M8 (3) e il dado M8 (5) al telaio tubolare
di sinistra (B) e al telaio tubolare di destra (C).
2. Avvitare il telaio a sinistra (B) e il telaio metallico a destra (C) con le viti M8x100 mm (2), la rondella M8 (3) e il
dado M8 (5) alla trappola per lo sporco (D).
3. Fissare il telaio tubolare finito al rullo (E), ciascuno con due rondelle M10-ben (4) e un perno di bloccaggio (6).
