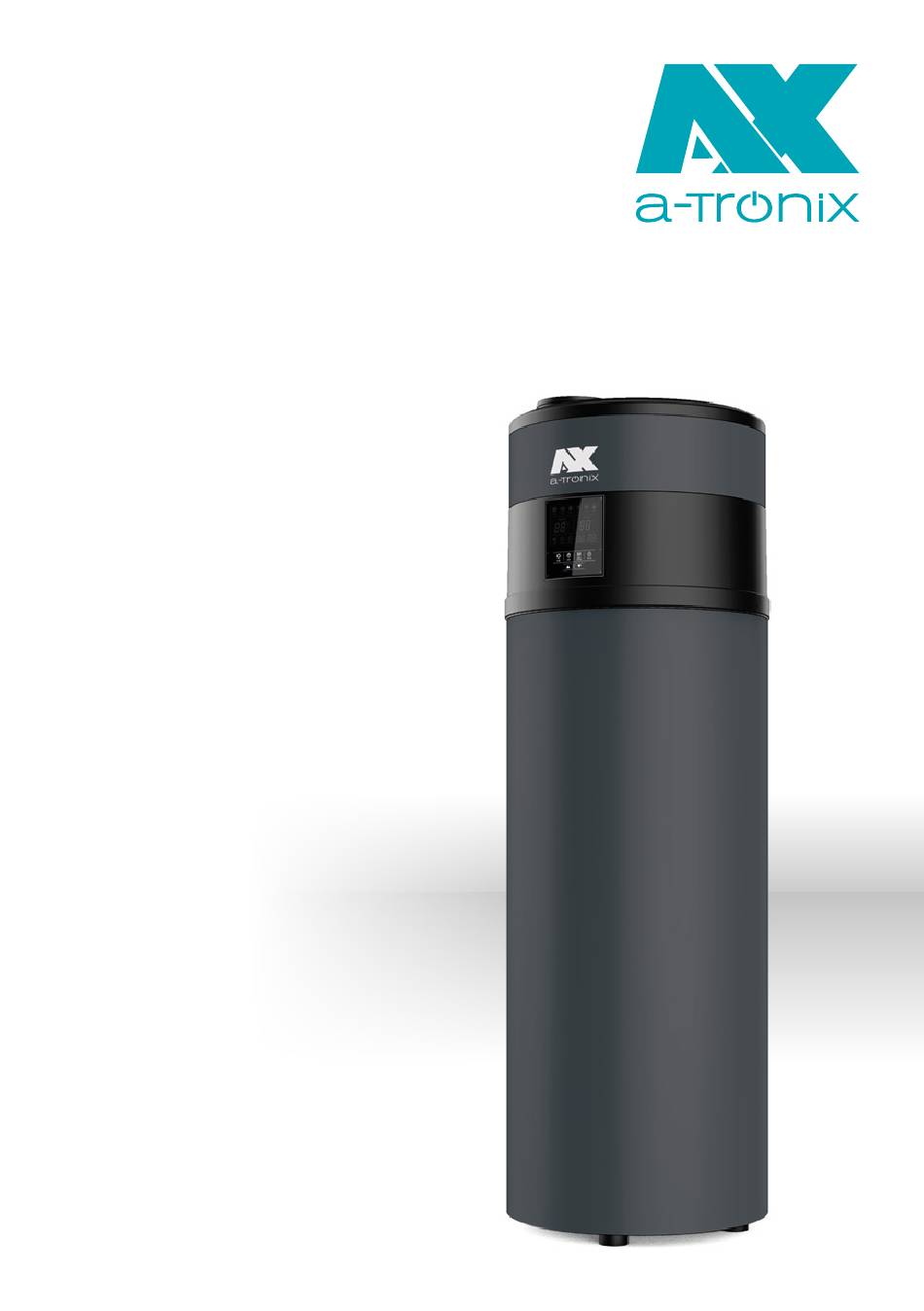

- Seite 1 BRAUCHWASSER WÄRMEPUMPE Installations- und Bedienungsanleitung AXHW-16/200L AXHW-16/300L atx042de1024...
-
Seite 2: Einleitung
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 EINLEITUNG Die Herausgabe und das Urheberrecht dieser Dokumentation verbleiben bei der Firma: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de Vor Gebrauch sorgfältig durchlesen! Lesen Sie die Installationsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb... -
Seite 3: Inhaltsverzeichnis
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Inhaltsübersicht Seite 1. HINWEISE ZU DIESEM HANDBUCH 1.1 Gültigkeitsbereich 1.2 Verwendete Symbole 2. SICHERHEIT 2.1 Vorsichtsmaßnahmen 2.2 Besondere Anforderungen für R290 3. EINFÜHRUNG 3.1 Dieses Handbuch 3.2 Die Einheit 3. PACKLISTE 4. PRODUKTBESCHREIBUNG 4.1 Teile und Beschreibungen 4.2 Abmessungen 4.3 So ersetzen Sie den Magnesiumstab 4.4 Schematischer Überblick über den Wasser- und Kältekreislauf... -
Seite 4: Hinweise Zu Diesem Handbuch
Brauchwasser Wärmepumpe AXHW-16 1. Hinweise zu diesem Handbuch 1.1 Gültigkeitsbereich Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Störungsbeseitigung für die folgenden Modelle der a-TroniX Produkte: AXHW-16/200L, AXHW-16/300L HINWEIS: Bitte bewahren Sie diese Anleitung so auf, dass sie jederzeit zugänglich ist. -
Seite 5: Sicherheit
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 2. Sicherheit Um Personen- oder Sachschäden bei Benutzern und anderen Personen zu ver- meiden, befolgen Sie bitte unbedingt die folgenden Sicherheitsanweisungen. Die Nichtbeachtung der Aufforderungen oder eine falsche Bedienung kann zu Ver- letzungen oder Schäden am Gerät führen. Das Gerät muss in Übereinstimmung mit den örtlichen Gesetzen, Vorschriften und Normen installiert werden. - Seite 6 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 • Alle in diesem Handbuch beschriebenen Tätigkeiten dürfen nur von einer Fachkraft durchgeführt werden. Achten Sie darauf, dass Sie angemesse- ne persönliche Schutzausrüstung wie Handschuhe und Augenschutz- brillen während der Installation oder Wartung tragen. •...
-
Seite 7: Vorsichtsmaßnahmen
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 2.1 Vorsichtsmaßnahmen VORSICHT: • Bitte führen Sie Entwässerungsarbeiten und Arbeiten an den Rohrleitun- gen gemäß den Anweisungen aus. • Wenn das Abflusssystem oder die Rohrleitung defekt ist, kann es zu einem Wasseraustritt kommen, der sofort behoben werden muss, um einen Wasserschaden im Gebäude zu vermeiden. -
Seite 8: Besondere Anforderungen Für R290
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 mögliche Schäden für die Umwelt oder den Menschen zu vermeiden. Recyceln Sie das Gerät verantwortungsvoll, um die nachhaltige Wieder- verwendung von Materialressourcen zu fördern. Um Ihr Altgerät zurückzu- geben, nutzen Sie bitte die Rückgabe- und Sammelsystem oder wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben. -
Seite 9: Über Kohlenwasserstoff Kältemittel
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 • Die Installation, Wartung, Instandhaltung und Reparatur muss den gel- tenden Rechtsvorschriften entsprechen. • Rohrleitungen müssen vor physischen Schäden geschützt werden. Über Kohlenwasserstoff Kältemittel • Dieses Gerät enthält Kohlenwasserstoff-Kältemittel. Spezifische Informationen über die Art des Gases und der Menge finden Sie auf dem entsprechenden Etikett am Gerät. -
Seite 10: Einführung
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 3. Einführung 3.1 Dieses Handbuch Dieses Handbuch enthält die notwendigen Informationen über das Gerät. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät benutzen und warten. 3.1 Die Einheit Die Brauchwasser-Wärmepumpe ist eines der wirtschaftlichsten Systeme zur Er- wärmung des Brauchwassers. - Seite 11 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Kompakte Bauweise Das Gerät ist speziell für die Bereitstellung von Warmwasser für Einfamilienhäuser konzipiert. Die äußerst kompakte Struktur und das elegante Design eignen sich für die Innenaufstellung. Mehrere Funktionen Durch die spezielle Konstruktion des Luftein- und auslasses ist das Gerät für ver- schiedene Anschlussmöglichkeiten geeignet.
-
Seite 12: Packliste
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 3. Packliste Bevor Sie mit der Installation beginnen, prüfen Sie, dass sich folgende Teile im Karton befinden. Artikel Bild Menge Brauchwasser- Wärmepumpe Installations- Bedienungs- anleitung Seite 12 atx042de1024... -
Seite 13: Produktbeschreibung
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 4. Produktbeschreibung 4.1 Teile und Beschreibungen Abdeckung Kompressor Rohre Platte Gebläsemotor Vier Wegeventil Elektrospreizventil Verdampfer Bedienfeld Schaltkasten Wassertank atx042de1024 Seite 13... -
Seite 14: Abmessungen
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 4.2 Abmessungen Temperatursensor Elektrische Zusatzheizung 1,5 kW 200L 300L Mikrokanal- Ф565 Ф646 Wärmetauscher Ф177 Ф177 Solarspirale 1135 1265 Kaltwasserzulauf G3/4“ Auslauf 1185 1315 1020 1155 1750 1850 Ф560 Ф640 Seite 14 atx042de1024... - Seite 15 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Solar- Wasser- Kondensator- pumpe Wasserausgang G1/2“ Heißwasserauslass G3/4“ Manuell rücksetzbarer Thermostat Elektronische Anode Solarsensor Elektrische Zusatzheizung Tasche für Solarsensor Abfluss Solar-Wassereinlass G3/4“ BEMERKUNG 1) Die zusätzliche Wärmequelle ist optional 2) Fügen Sie die Solarsteuerung hinzu. Wenn der Parameter 14=1 ist, ist die Solar- steuerung verfügbar.
-
Seite 16: Installations- Und Bedienungsanleitung Brauchwasser Wärmepumpe Axhw
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 4.3 So ersetzen Sie den Magnesiumstab • Schalten Sie das Gerät aus (Off) und ziehen Sie den Netzstecker. • Lassen Sie das gesamte Wasser aus dem Tank ab. • Entfernen Sie den alten Magnesiumstab aus dem Tank. •... -
Seite 17: Transport
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Wählen Sie das passende Gerät Bitte entnehmen Sie der nachstehenden Tabelle die Auswahl des geeigneten Geräts. Bewohner Tankinhalt 2–3 Personen 200L Mehr als 6 Personen 300L HINWEIS: Die Tabelle dient nur als Refernz 4.5 Transport In der Regel ist das Gerät in seinem Transportbehälter aufrecht und ohne Wasser- füllung zu lagern bzw. -
Seite 18: Erforderliche Abstände
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 4.6. Erforderliche Abstände Nachstehend finden Sie den Mindestplatzbedarf für die Durchführung von Service- und Wartungsarbeiten an dem Gerät. Rohre Min 200mm ANMERKUNG: • Wenn Lufteinlass- und/oder Luftauslassrohre angeschlossen sind, werden der Luftstrom und die Leistung der Wärmepumpeneinheit beeinträchtigt. •... -
Seite 19: Installation
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 5. Installation Übersicht über die Installation Entlüftungsrohr Lufteinlassrohr Mischventil Kondensator-Wasserausgang Mischventil Heißwasserausgang Manuelles Ventil Manuelles Ventil Tasche für Solarsensor Solar-Wasserzulauf Solar- Wasser- Einweg- auslass Solar- Sicherheitsventil Wasser- Manuelles Ventil Solar- auslass Wasser- einlass Kalt- Wasser Filter Abflussöffnung... -
Seite 20: Anschluss An Den Wasserkreislauf
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 ACHTUNG: • Das Einweg-Sicherheitsventil muss installiert sein. Andernfalls kann es zu Schäden am Gerät oder sogar zu Personenschäden kommen. Der Soll- wert dieses Sicherheitsventils beträgt 0,7MPa. Den Einbauort entnehmen Sie bitte der Rohrleitungsanschlussskizze. • Die an das Einweg-Sicherheitsventil angeschlossene Abflussleitung ist kontinuierlich nach unten gerichtet und in frostfreier Umgebung zu verle- gen. -
Seite 21: Wasserzufuhr Und Wasserabfluss
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 4. Die Nennweite der vor Ort installierten Sanitärinstallationen muss auf der Grund- lage des verfügbaren Wasserdrucks und des zu erwartenden Druckabfalls inner- halb des Rohrleitungssystems ausgewählt werden. 5. Die Wasserleitungen können flexibel sein. Um Korrosionsschäden zu vermeiden, ist darauf zu achten, dass die im Rohrleitungssystem verwendeten Materialien miteinander verträglich sind. -
Seite 22: Probelauf
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 5.3 Probelauf Kontrollen vor dem Probelauf • Überprüfen Sie sowohl das Wasser im Tank als auch die Wasserleitung. • Prüfen Sie das Stromsystem, stellen Sie sicher, dass die Stromversorgung normal ist und die Kabelverbindung in Ordnung ist. •... -
Seite 23: Betrieb
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Betrieb: 1. Power ‘ON’ Wenn Sie das Gerät einschalten, werden auf dem Bild- schirm des Steuergeräts 3 Sekunden lang ganze Sym- bole angezeigt. Nachdem überprüft wurde, ob alles in Ordnung ist, schaltet das Gerät in den Standby-Modus. Ein/Aus Taste Drücken Sie diese Taste und halten Sie sie 2 Sekunden lang gedrückt, wenn sich das Gerät im Standby-Modus... - Seite 24 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 • Drücken Sie kurz die Taste , um die Stunden-/Minuteneinstellung umzuschal- ten, und drücke Sie die Tasten oder , um die genaue Uhrzeit einzustellen. • Drücken Sie zur Bestätigung und zum Beenden erneut die Taste Timer Einstellung: •...
- Seite 25 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Taste 1) Überprüfen Sie die Temperaturen und die EXV-Öffnungsstufen. • Drücken Sie die Taste, um die Temp-und EXV-Offenschrittprüfung einzugeben. • Drücken Sie die Tasten , um die Werte des Temperatursensors und die EXV-Öffnungsstufen (Parameter A-P) zu überprüfen. 2) Prüfen Sie die Systemparameter •...
-
Seite 26: Led Symbole
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 6.2 LED-Symbole 1. Warmwasser verfügbar Das Symbol zeigt an, dass die Brauchwassertemperatur den Sollwert erreicht hat. Das Warmwasser kann genutzt werden. Die Wärmepumpe ist in Bereitschaft. 2. Belüftung Das Symbol zeigt an, dass die Belüftungsfunktion aktiviert ist. Durch drücken und halten der Taste für 5 Sekunden, kann die Lüftungsfunktion aktiviert oder de- aktiviert werden. -
Seite 27: Zusätzliche Pv-Kontrollfunktionen
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Parameterwert angezeigt. 9. Anzeige der Uhrzeit Auf dem Display wird die Uhrzeit oder die Timerzeit angezeigt. 10. Zeitschaltuh ‘ON’ das Symbol zeigt an, dass die Timerfunktion ‚ON‘ aktiviert ist. 11. Zeitschaltuh ‘OFF’ Das Symbol zeigt an, dass die Timerfunktion ‚OFF‘ aktiviert ist. 12. -
Seite 28: Wifi
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 6.3 WIFI Installieren Sie die App Methode 1: Scannen Sie den QR-Code, um die App Smart Life-Smart Living für iOS- oder An- droid-Systeme herunterzuladen. Beenden Sie den Download und installieren Sie die App. Methode 2: Suchen Sie die App, Smart Life-Smart Living, im App Store für iOS-Systeme oder im Google Play Store für Android-Systeme. -
Seite 29: Konfiguration Der App
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Klicken Sie auf „Zustimmen“. Wählen Sie ein Land aus und geben Sie Ihre Handy- nummer oder E-Mail-Adresse ein, um die Nachricht mit dem Verifizierungscode zu erhalten. Bitte legen Sie das Passwort fest und merken es sich. Konfiguration der App Nachdem Sie das Passwort für die Anmeldung bei der App festgelegt haben, fü- gen Sie das Gerät hinzu. - Seite 30 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Bitte verbinden Sie das Wifi Modul mit der Wärmepumpe. Bitte achten Sie gleich- zeitig darauf, dass das Modul und mobile Geräte die gleichen Netzwerke empfan- gen können. Steuerung der Router Mobile Geräte Wärmepumpe Methode 1: Schalten Sie die Wärmepumpe ein und halten Sie die Tasten gleichzeitig 5 Sekunden lang gedrückt.
- Seite 31 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Klicken Sie auf „Verbinden“, um das Wifi des Handy einzustellen. Wenn das Handy bereits mit dem Wifi des Routers verbunden ist, geben Sie das Passwort ein und klicken Sie auf „Bestätigen“ im nächsten Fenster (A). Nachdem Sie auf „Bestätigen“...
- Seite 32 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 1. Ändern Schaltfläche Klicken Sie darauf, um die Änderungsschnitt- stelle zu öffnen. 2. Balken zur Temperatureinstellung Bewegen Sie die Kugel mit dem Finger nach links oder rechts, um die Temperatur einzu- stellen. 3. Einstellung des Temperaturwerts Dieser Wert wird entsprechend der Position der Kugel in der Temperatureinstellung geändert.
- Seite 33 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Klicken Sie in diesem Fenster auf „Zeitplan hinzufügen“, um einen weiteren Timer ein/aus hinzuzufügen (7.3). Schieben Sie den Zeitplan von links nach rechts, um den Zeitplan zu löschen (7.4). 8. Ein/Aus-Schalter Klicken Sie auf diese Schaltfläche, um die Wärmepumpeneinheit ein- oder aus- zuschalten.
-
Seite 34: Parameterprüfung Und Anpassung
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 7. Parameterprüfung und Anpassung 7.1 Parameterliste Einige Parameter können vom Steuergerät überprüft und eingestellt werden. Nachfolgend finden Sie die Parameterliste. Beschreibung Bereich Standard Bemerkungen Wassertemperatur im Tank 10 ~ 70°C 50°C Einstellbar Wassertemperatur- 2 ~ 15°C 5°C Einstellbar unterschied zum Neustart... - Seite 35 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Beschreibung Bereich Standard Bemerkungen Temperatur mit PV einstellen 10 ~ 70°C Einstellbar Temperatur ohne PV einstellen 10 ~ 70°C Einstellbar Wenn die elektrische Anode defekt ist, 0–7 Tage Einstellbar arbeitet die Wärmepumpe Obergrenze der elektrischen Einstellbar 3.5–4.0V 4.0V...
-
Seite 36: Fehlfunktionen Des Geräts Und Fehlercodes
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 7.2 Fehlfunktionen des Geräts und Fehlercodes Wenn ein Fehler auftritt oder der Schutzmodus automatisch eingestellt wird, zei- gen sowohl die Leiterplatten als auch die verdrahtete Steuerung die Fehlermel- dung an. Fehler Schutz/Störung Mögliche Gründe Maßnahmen Code Standby... - Seite 37 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Fehler Schutz/Störung Mögliche Gründe Maßnahmen Code 1) Installieren Sie eine Wasser- 1) Die Wasserqualität ist reinigungsanlage, um die Elektronische unnormal Wasserqualität zu verbes- Anoden- 2) Tankwassermangel sern Ausgangsspan- 3) Schaltkreis der 2) Tank mit Wasser füllen nung übersteigt elektronischen Anode 3) Schließen Sie den Stromkreis...
- Seite 38 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Fehler Schutz/Störung Mögliche Gründe Maßnahmen Code 1) Solar-Wasserkreislauf flu- 1) Solarwasserkreislauf idinfusion und Auspuff Solarthermische Wasserfluss sehr wenig 2) Die zugehörigen An- Kollektoren oder ohne Wasserfluss schlussdrähte werden mit hohem 2) Zugehörige Anschluss- wieder angeschlossen Temperatur- drähte defekt 3) Austausch der Wasser-...
-
Seite 39: Wartung
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 8. Wartung Wartungstätigkeiten Um einen optimalen Betrieb des Geräts zu gewährleisten, müssen in regelmäßi- gen Abständen, vorzugsweise jährlich, eine Reihe von Überprüfungen und Inspek- tionen des Geräts und der Feldverkabelung durchgeführt werden. • Überprüfen Sie die Wasserzufuhr und die Entlüftung häufig, um einen Wasser- oder Luftmangel im Wasserkreislauf zu vermeiden. -
Seite 40: Fehlersuche
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 9. Fehlersuche Dieser Abschnitt enthält nützliche Informationen zur Diagnose und Behebung be- stimmer Störungen, die auftreten können. Bevor Sie mit der Fehlersuche begin- nen, führen Sie eine gründliche Sichtprüfung des Geräts durch und suchen Sie nach offensichtlichen Mängel wie losen Verbindungen oder defekten Kabeln. -
Seite 41: Verkabelungsdiagramm
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 12. Verkabelungsdiagramm Bitte beachten Sie den Schaltplan auf dem Elektrokasten. Mit Solarspule atx042de1024 Seite 41... -
Seite 42: Ohne Solarspule
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Ohne Solarspule Seite 42 atx042de1024... -
Seite 43: Technische Spezifikation
Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 13. Technische Spezifikation a-TroniX AXHW-16 200L 300L Stromversorgung V/Ph/Hz 220 – 240/1/50 Wassertank Volumen Maximale Leistungsaufnahme 600 + 1600 (E-Heizung) Maximaler Strom 2,61 + 6,80 (E-Heizung) Max. Wasseraustrittstemperatur °C (ohne Verwendung der E-Heizung) Max. Wassertemperatur °C... - Seite 44 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Temperatursensor R-T Umrechnungstabelle R25= 5.0KΩ±1.0% B25-50 = 3470K±1.0% °C Rmin/KΩ KΩ Rmax/KΩ °C Rmin/KΩ KΩ Rmax/KΩ °C Rmin/KΩ KΩ Rmax/KΩ 36.195 37.303 38.441 5.779 5.847 5.914 1.343 1.374 1.406 34.402 35.437 36.499 5.558 5.62 5.683 1.301 1.331...
- Seite 45 Installations- und Bedienungsanleitung Brauchwasser Wärmepumpe AXHW-16 Widerstandskennlinie des Solar-Temperatursensors R25= 5.0KΩ±1.0% B25-50 = 3950K±1.0% Temperatur Widerstands- Temperatur Widerstands- Temperatur Widerstands- Temperatur Widerstands- °C wert (kQ) °C wert (kQ) °C wert (kQ) °C wert (kQ) 466.6 62.41 12.33 3.278 441.1 59.68 11.89 3.182 417.2...
