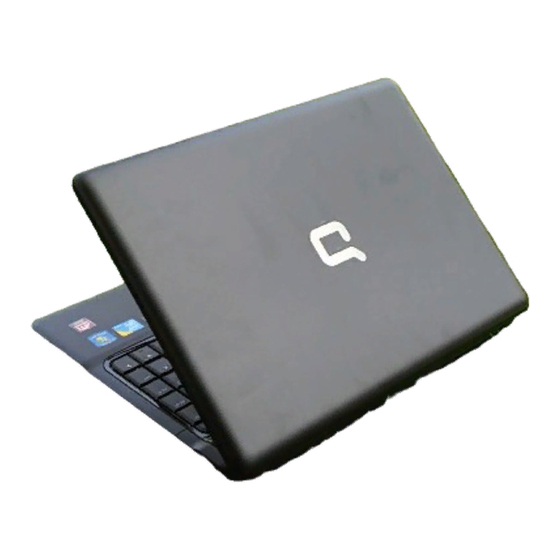

HP Compaq 510 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Compaq 510:
- Benutzerhandbuch (42 Seiten) ,
- Benutzerhandbuch (9 Seiten) ,
- Benutzerhandbuch (34 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HP Compaq 510
Inhaltszusammenfassung für HP Compaq 510
- Seite 1 Notebook-Tour Benutzerhandbuch...
- Seite 2 Hewlett-Packard („HP“) haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden. Die Haftung für grobe Fahrlässigkeit und Vorsatz bleibt hiervon unberührt.
-
Seite 3: Sicherheitshinweis
Sicherheitshinweis VORSICHT! Um eventuelle Verbrennungen oder eine Überhitzung des Computers zu vermeiden, legen Sie den Computer nicht direkt auf Ihren Schoß, und blockieren Sie die Lüftungsschlitze nicht Verwenden Sie das Notebook nur auf einer festen, ebenen Oberfläche. Vermeiden Sie die Blockierung der Luftzirkulation durch andere feste Objekte, wie beispielsweise einen in unmittelbarer Nähe aufgestellten Drucker, oder durch weiche Objekte, wie Kissen, Teppiche oder Kleidung. - Seite 4 Sicherheitshinweis...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Hardwarekomponenten 2 Komponenten Display ..............................3 Komponenten an der Oberseite ......................5 Zeigegeräte .......................... 5 LEDs ............................ 5 Tasten, Schalter und Lautsprecher ..................7 Tasten im Tastenfeld ......................10 Komponenten an der Vorderseite ...................... 11 Komponenten an der rechten Seite ....................12 Komponenten an der linken Seite ...................... -
Seite 7: Hardwarekomponenten
Hardwarekomponenten Gehen Sie folgendermaßen vor, um eine Liste der im Computer installierten Hardware anzuzeigen: Wählen Sie Start > Computer > Systemeigenschaften. Klicken Sie im linken Fensterbereich auf Geräte-Manager. Im Geräte-Manager können Sie auch Hardware hinzufügen oder Gerätekonfigurationen ändern. HINWEIS: In Windows® ist das Merkmal Benutzerkontensteuerung zur Verbesserung der Sicherheit Ihres Computers enthalten. -
Seite 8: Komponenten
Komponenten Kapitel 2 Komponenten... -
Seite 9: Display
Display HINWEIS: Richten Sie sich nach der zu Ihrem Computer passenden Abbildung. Komponente Beschreibung Webcam-LED (bestimmte Modelle) Leuchtet: Die Webcam wird gerade verwendet. Webcam (bestimmte Modelle) Zum Aufnehmen von Videos und Fotos. Lautsprecher Zur Audioausgabe. Audioausgangsbuchse (Kopfhörer) Zum Übertragen von Audiosignalen, wenn das Gerät an optionale Stereo-Aktivlautsprecher, Kopfhörer, Ohrhörer, ein Headset oder die Fernsehtonausgabe angeschlossen ist. - Seite 10 Komponente Beschreibung Webcam-LED (bestimmte Modelle) Leuchtet: Die Webcam wird gerade verwendet. Webcam (bestimmte Modelle) Zum Aufnehmen von Videos und Fotos. Lautsprecher Zur Audioausgabe. Audioausgangsbuchse (Kopfhörer) Zum Übertragen von Audiosignalen, wenn das Gerät an optionale Stereo-Aktivlautsprecher, Kopfhörer, Ohrhörer, ein Headset oder die Fernsehtonausgabe angeschlossen ist.
-
Seite 11: Komponenten An Der Oberseite
Komponenten an der Oberseite Zeigegeräte Komponente Beschreibung TouchPad* Zum Bewegen des Zeigers und Auswählen bzw. Aktivieren von Objekten auf dem Bildschirm. Linke TouchPad-Taste* Funktioniert wie die linke Taste einer externen Maus. TouchPad-Bildlauffeld Ermöglicht den Bildlauf nach oben oder unten. Rechte TouchPad-Taste* Funktioniert wie die rechte Taste einer externen Maus. - Seite 12 Komponente Beschreibung LED für die Feststelltaste Leuchtet: Die Feststelltaste ist aktiviert. ● Leuchtet blau: Ein integriertes Wireless-Gerät, z. B. ein Wireless-LED WLAN-Gerät und/oder ein Bluetooth®-Gerät, ist eingeschaltet. ● Leuchtet gelb: Alle Wireless-Geräte sind ausgeschaltet. Betriebsanzeige ● Leuchtet: Der Computer ist eingeschaltet. ●...
-
Seite 13: Tasten, Schalter Und Lautsprecher
Tasten, Schalter und Lautsprecher HINWEIS: Richten Sie sich nach der zu Ihrem Computer passenden Abbildung. Komponente Beschreibung Schalter für das interne Display Schaltet das Display aus, wenn das Notebook geschlossen wird, während es noch eingeschaltet ist. Wireless-Taste Schaltet die Wireless-Funktion ein oder aus, stellt jedoch keine Wireless-Verbindung her. - Seite 14 Komponente Beschreibung ● Betriebstaste Wenn der Computer ausgeschaltet ist, kann er mit dieser Taste eingeschaltet werden. ● Wenn der Computer eingeschaltet ist, kann er mit dieser Taste ausgeschaltet werden. ● Wenn sich der Computer im Energiesparmodus befindet, drücken Sie kurz diese Taste, um den Energiesparmodus zu beenden.
- Seite 15 Komponente Beschreibung HINWEIS: Sie müssen ein Wireless-Netzwerk einrichten oder auf eines zugreifen, um eine Wireless-Verbindung herzustellen. Betriebstaste ● Wenn der Computer ausgeschaltet ist, drücken Sie die Taste, um den Computer einzuschalten. ● Wenn der Computer eingeschaltet ist, drücken Sie die Taste, um den Computer auszuschalten.
-
Seite 16: Tasten Im Tastenfeld
Tasten im Tastenfeld HINWEIS: Möglicherweise unterscheidet sich Ihr Computer optisch leicht von der Abbildung in diesem Abschnitt. Komponente Beschreibung esc-Taste Diese Taste zeigt in Verbindung mit der fn-Taste Systeminformationen an. fn-Taste Zum Ausführen häufig verwendeter Systemfunktionen in Kombination mit einer Funktionstaste bzw. der esc-Taste. Windows Logo-Taste Zum Anzeigen des Windows Startmenüs. -
Seite 17: Komponenten An Der Vorderseite
Komponenten an der Vorderseite Komponente Beschreibung Audioausgangsbuchse (Kopfhörer) Zum Übertragen von Audiosignalen, wenn das Gerät an optionale Stereo-Aktivlautsprecher, Kopfhörer, Ohrhörer, ein Headset oder die Fernsehtonausgabe angeschlossen ist. HINWEIS: Wenn ein Gerät an der Kopfhörerbuchse angeschlossen ist, sind die Computerlautsprecher deaktiviert. Internes Mikrofon Für Audioaufnahmen. -
Seite 18: Komponenten An Der Rechten Seite
Komponenten an der rechten Seite HINWEIS: Richten Sie sich nach der zu Ihrem Computer passenden Abbildung. Komponente Beschreibung Optisches Laufwerk Zum Lesen optischer Discs und bei bestimmten Modellen auch zum Beschreiben optischer Discs. LED am optischen Laufwerk Blinkt: Auf das optische Laufwerk wird gerade zugegriffen. Öffnung für die Diebstahlsicherung Zum Befestigen einer optionalen Diebstahlsicherung am Computer. -
Seite 19: Komponenten An Der Linken Seite
Komponenten an der linken Seite HINWEIS: Richten Sie sich nach der zu Ihrem Computer passenden Abbildung. Komponente Beschreibung ExpressCard-Steckplatz Unterstützt optionale ExpressCards. RJ-11-Modembuchse (bestimmte Modelle) Zum Anschließen eines Modemkabels. Lüftungsschlitz Ermöglicht die erforderliche Luftzirkulation zum Kühlen interner Komponenten. HINWEIS: Der Lüfter des Computers startet automatisch, um interne Komponenten zu kühlen und eine Überhitzung zu vermeiden. - Seite 20 Komponente Beschreibung ExpressCard-Steckplatz Unterstützt optionale ExpressCards. Öffnung für die Diebstahlsicherung Zum Befestigen einer optionalen Diebstahlsicherung am Computer. HINWEIS: Die Diebstahlsicherung soll zur Abschreckung dienen. Sie kann jedoch eine missbräuchliche Verwendung oder einen Diebstahl des Produkts nicht in jedem Fall verhindern. RJ-11-Modembuchse (bestimmte Modelle) Zum Anschließen eines Modemkabels.
-
Seite 21: Komponenten An Der Unterseite
Komponenten an der Unterseite Komponente Beschreibung Akkufach Nimmt den Akku auf. Akku-Entriegelungsschieber (2) Zur Freigabe des Akkus aus dem Akkufach. Lüftungsschlitze (4) Ermöglichen die notwendige Luftzirkulation zum Kühlen interner Komponenten. HINWEIS: Der Lüfter des Computers startet automatisch, um interne Komponenten zu kühlen und eine Überhitzung zu vermeiden. -
Seite 22: Wireless-Antennen (Bestimmte Modelle)
Wireless-Antennen (bestimmte Modelle) Bestimmte Computermodelle verfügen über mindestens zwei Wireless-Antennen, über die Signale für Wireless-Geräte empfangen und gesendet werden können. Diese Antennen sind außen nicht sichtbar. HINWEIS: Achten Sie im Sinne einer optimalen Übertragung darauf, dass sich keine Gegenstände in unmittelbarer Umgebung der Antennen befinden. -
Seite 23: Zusätzliche Hardwarekomponenten
Zusätzliche Hardwarekomponenten Komponente Beschreibung Netzkabel* Zum Anschließen des Netzteils an eine Steckdose. Netzteil Wandelt Wechselstrom in Gleichstrom. Akku* Zur Stromversorgung des Computers, wenn er nicht an eine externe Stromquelle angeschlossen ist. Modemkabel (bestimmte Modelle)* Zum Anschließen des internen Modems an eine RJ-11- Telefonbuchse oder einen landes- oder regionsspezifischen Modemkabeladapter. -
Seite 24: Etiketten
Etiketten Die am Computer angebrachten Etiketten enthalten Informationen, die Sie möglicherweise für die Fehlerbeseitigung oder bei Mitnahme des Computers in das Ausland benötigen. ● Service-Etikett – Enthält den Produktnamen, den Seriennamen, die Seriennummer (S/N) und die Produktnummer Ihres Computers. ◦ Produktname (1). - Seite 25 Ausland. Die Zulassungsetiketten für Wireless-Geräte befinden sich auf der Innenseite des Speichermodulfachs. ● SIM-Karten-Etikett (bestimmte Modelle) – Enthält die ICCID (Integrated Circuit Card Identifier) der SIM-Karte. Dieses Etikett ist innen im Akkufach angebracht. ● Etikett mit der Seriennummer des HP UMTS-Moduls (bestimmte Modelle) – Enthält die Seriennummer des HP UMTS-Moduls.
-
Seite 26: Index
Etiketten Oberseite 5 Bluetooth-Etikett 19 Rechte Seite 12 Anschlüsse Etikett mit der Seriennummer Unterseite 15 Monitoranschluss 13, 14 des HP UMTS-Moduls 19 Vorderseite 11 USB-Anschlüsse 13, 14 Etikett zur Zusätzliche Hardware 17 Antennen 16 Modemzulassung 18 Kopfhörer 3 Anwendungstaste, Windows 10 Microsoft Kopfhörerbuchse... - Seite 27 Öffnungen USB-Anschlüsse 13, 14 Öffnung für die Diebstahlsicherung 12, 14 Webcam 3, 4 Ohrhörer 3 Webcam-LED 3, 4 Optisches Laufwerk 12 Windows Anwendungstaste, Beschreibung 10 Produktname und -nummer des Windows Logo-Taste, Computers 18 Beschreibung 10 Produktschlüssel 18 Wireless-Antennen 16 Wireless-Gerät, Zulassungsetikett 19 Reisen mit dem Computer Wireless-LED 6...
