Montage- und Betriebsanleitung
AQUAPAY - Münzkontaktgeber für
1 Duschstelle, 24 V DC
Best.-Nr.:
2000100340........ Wertmarken
AQUA800
Best.-Nr.:
2000100342........ EURO 0,50
AQUA801
Best.-Nr.:
2000105366........ EURO 1,00
Best.-Nr.:
2030038318........ CHF 0,50
DE
EN
FR
NL
PL
Werbung
Verwandte Anleitungen für KWC AQUAPAY 2000100340
Inhaltszusammenfassung für KWC AQUAPAY 2000100340

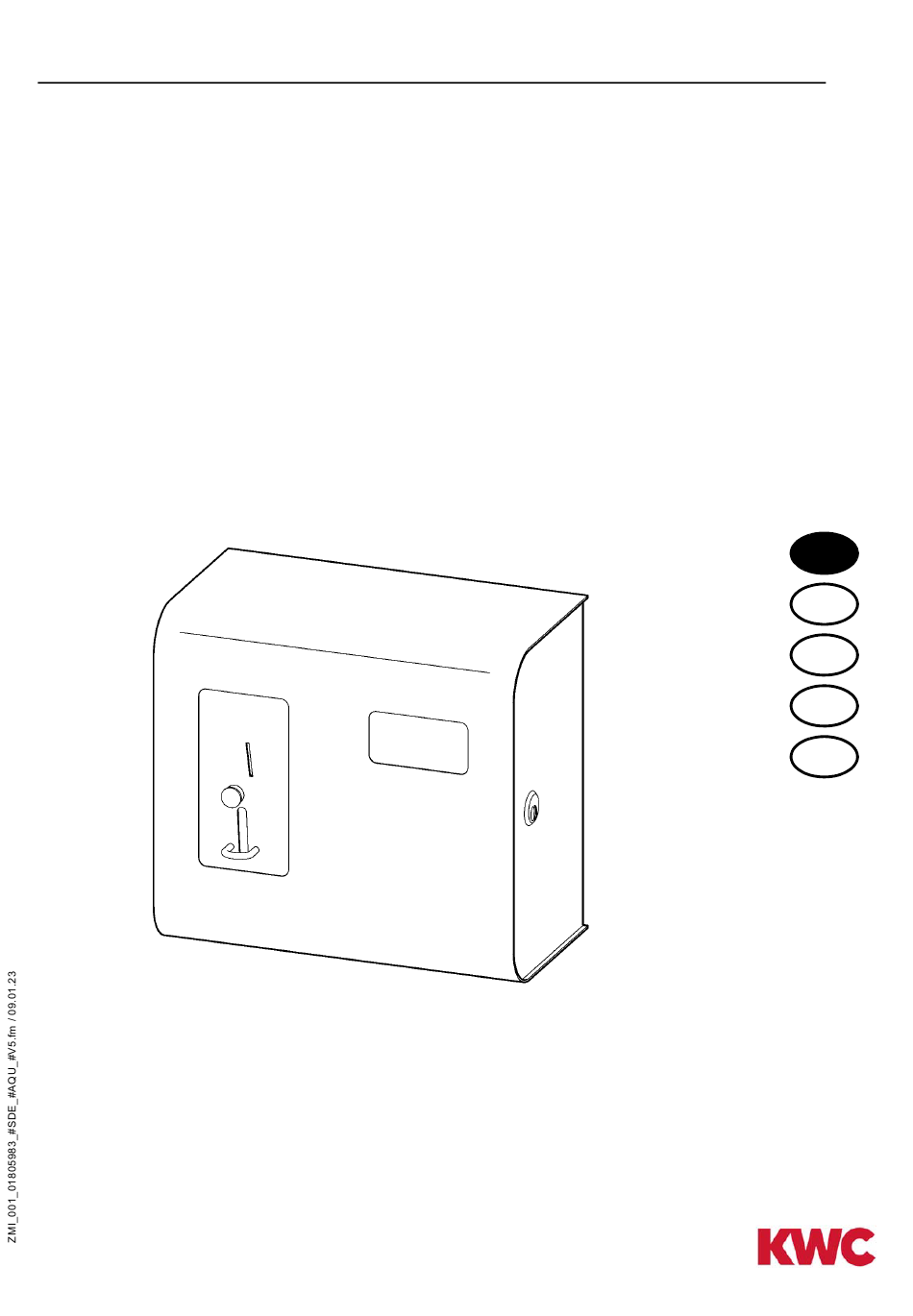

- Seite 1 Montage- und Betriebsanleitung AQUAPAY - Münzkontaktgeber für 1 Duschstelle, 24 V DC Best.-Nr.: 2000100340..Wertmarken AQUA800 Best.-Nr.: 2000100342..EURO 0,50 AQUA801 Best.-Nr.: 2000105366..EURO 1,00 Best.-Nr.: 2030038318..CHF 0,50...
- Seite 2 Inhaltsverzeichnis Abkürzungen und Einheiten ......2 Zeichenerklärung ........3 Gewährleistung.
- Seite 3 Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. Achtung! Nichtbeachtung kann Sachschäden bewirken. ☞ Wichtig! Nichtbeachtung kann Funktionsstörungen des Produkts bewirken. ☞ Nützliche Information für den optimalen Umgang mit dem Produkt. Gewährleistung Haftung wird gemäß den allgemeinen Liefer- und Geschäftsbedingungen übernommen.
- Seite 4 Technische Angaben Gehäuseabmessung: 240 x 220 x 130 mm (B x H x T) Anschlussspannung: 24 V DC Leistungsaufnahme: Schutzart: IP 22 Lieferumfang Stück Benennung Münzkontaktgeber Y-Sensorverteiler Sensor-Verlängerungskabel 5 m Schrauben Dübel Montage- und Betriebsanleitung Maße - 4 -...
- Seite 5 Installationsbeispiel 1 PC mit Systemsoftware 2 ECC-Funktionscontroller 3 Systemkabel 4 Münzkontaktgeber 5 Sensor-Verlängerungskabel 6 Armatur 7 Abschlusswiderstand 10. Anschluss Elektro bauseits vorbereiten Warnung! • Die Spannungsversorgung (nicht Lieferumfang) außerhalb des Nassbereichs in einem extra Raum platzieren. • Den Münzkontaktgeber nur mit Schutzkleinspannung mit sicherer Trennung (SELV) 24 V DC betreiben.
- Seite 6 11. Montage Der Münzkontaktgeber ist nur für die Aufputzmontage geeignet. ☞ Wichtig! Den Münzkontaktgeber waagerecht ausrichten. Nichtbeachtung führt zu Funktionsstörungen des Münzprüfers. 11.1 Den Rahmen vom Münzkontaktgeber abschrauben (PIN-Torx TX-15). 11.2 Den Rahmen an der Wand waagerecht montieren. 11.3 Die Sensor-Verlängerungsleitungen so legen, dass von dem einen die Buchse und von dem anderen der Stecker nebeneinander liegen und durch das Lehrrohr führen.
- Seite 7 11.15 Die Tür des Münzkontaktgebers schließen. 11.16 Der Münzkontaktgeber ist betriebsbereit. 12. Funktion 12.1 Im Display (a) erscheint die Anzeige „Pay“. 12.2 Die Münzen in den Münzprüfer (b) einwerfen. • Die Fließzeit wird angezeigt. 12.3 10 s nach dem letzten Münzeinwurf wird die Dusche freigeschaltet.
- Seite 8 13. Einstellungen Mit der kostenlosen Software (FAR.-Best.-Nr. 4897 00 00) können diverse Einstel- lungen vorgenommen werden. ☞ Nach jedem Duschvorgang bleibt die Dusche noch für 2 min gesperrt. Diese Belegtzeit kann nicht geändert werden. Einstellbare Parameter • Zahlzeit: – Zeit, in der die Münzen oder Wertmarken in das Zählwerk geworfen werden müssen.
- Seite 9 16. Ersatzteile Bezeichnung Best.-Nr. 1 Münzeinwurf für Wertmarke ....2000105716 für 0,50 €....2000105715 für 1,00 €.
