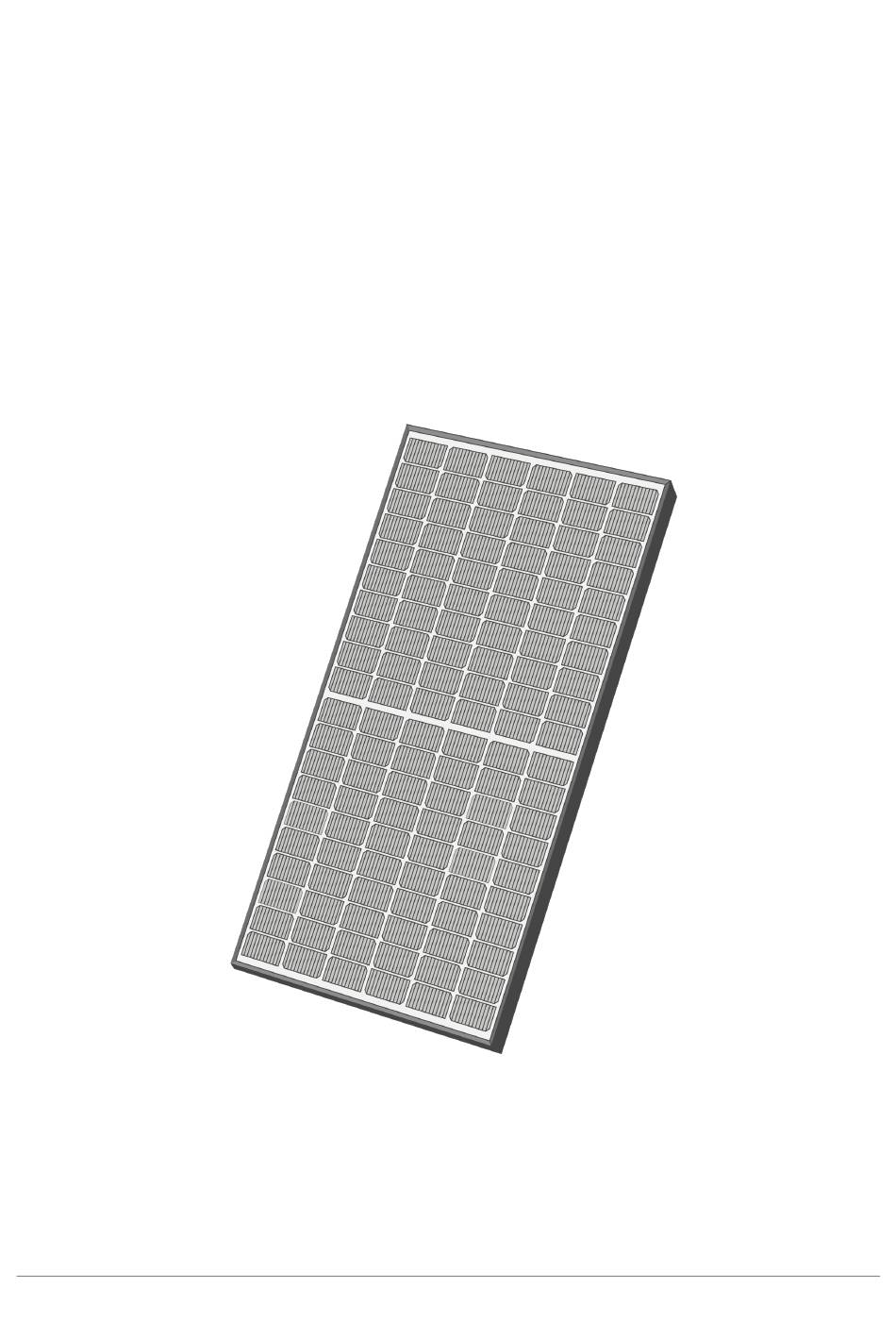

Solakon SK-46001 Montageanleitung
Balkonkraftwerk halterung für schräg- und ziegeldach
Inhaltsverzeichnis
Quicklinks
Die Ernte startet jetzt!
Montageanleitung
Vielen Dank, dass Sie sich für eine Halterung von Solakon entschieden haben.
Unsere Halterungen wurden in Deutschland entwickelt und erfüllen höchste
Qualitätsstandards. Die Montageanleitung wird Sie Schritt für Schritt durch den
Aufbau der Halterung führen. Bei Fragen, kommen Sie gerne auf uns zu.
SKU: SK-46001
GTIN: 4262399771855
Solakon Balkonkraftwerk Halterung
für Schräg- und Ziegeldach
Ausgabedatum: 11.24
Inhaltsverzeichnis
Verwandte Anleitungen für Solakon SK-46001
Inhaltszusammenfassung für Solakon SK-46001
- Seite 1 Montageanleitung Solakon Balkonkraftwerk Halterung für Schräg- und Ziegeldach Vielen Dank, dass Sie sich für eine Halterung von Solakon entschieden haben. Unsere Halterungen wurden in Deutschland entwickelt und erfüllen höchste Qualitätsstandards. Die Montageanleitung wird Sie Schritt für Schritt durch den Aufbau der Halterung führen. Bei Fragen, kommen Sie gerne auf uns zu.
-
Seite 2: Inhaltsverzeichnis
INHALTSÜBERSICHT 1. Allgemeine Hinweise 2. Bestimmungsgemäßer Gebrauch 3. Zeichenerklärung 4. Definition 5. Sicherheitshinweise 6. Teile- und Werkzeugübersicht 7. Montage der Halterung 8-10 8. Teile- und Werkzeugübersicht 9. Demontage und Entsorgung 10. Reinigung und Wartung 11. Technische Daten SOLAKON... -
Seite 3: Allgemeine Hinweise
Bitte lesen Sie diese Montageanleitung vor Beginn der Montagearbeiten sorgfältig durch. Für Schäden, welche durch Nichtbeachtung dieser Montageanleitung entstehen, sowie für die fachgerechte Montage der Halterung übernimmt die Solakon GmbH keine Haftung. Außerdem entfallen jegliche Gewährleistungsansprüche. Bewahren Sie die Montageanleitung sorgfältig auf, falls Sie später etwas nachschlagen müssen. -
Seite 4: Bestimmungsgemäßer Gebrauch
Montageanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Das Produkt ist kein Kinderspielzeug. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. SOLAKON... -
Seite 5: Zeichenerklärung
Gefahren bei unsachgemäßem Verhalten unterrichtet und angelernt wurde. Eine unterwiesene Person muss über die notwendigen Schutzeinrichtungen, Schutzmaßnahmen, einschlägigen Bestimmungen, Unfallverhütungsvorschriften sowie Betriebsverhältnisse belehrt worden sein und die Befähigung nachgewiesen haben. ◆ Die ausgeführten Arbeiten müssen vom Fachpersonal abgenommen werden. SOLAKON... -
Seite 6: Sicherheitshinweise
Wir übernehmen keine Garantie für die fachgerechte Montage der Halterung. HINWEIS! Lesen Sie die Montageanleitung sorgfältig durch. HINWEIS! Die Halterung kann unter verschiedensten Wetterbedingungen verwendet HINWEIS! werden. Überprüfen Sie die Halterung regelmäßig nach Schäden. Bevor Sie mit der Montage beginnen, müssen alle Verpackungsmaterialien HINWEIS! entfernt werden. SOLAKON... -
Seite 7: Teile- Und Werkzeugübersicht
6x End- & Mittelklemme 6x Haken 6x Bolzen 12x Holzschrauben 4x Schienenkappe Benötigtes Werkzeug zum Aufbau (nicht im Lieferumfang enthalten) 1x Innensechskantschlüssel Set 1x Maßband 1x Schraubenschlüssel Set (M8-M12) 1x Schlüssel Set (M8-M12) 1x Holzhammer 1x Bohrmaschine inkl. Bohrer Set SOLAKON... -
Seite 8: Montage Der Halterung
Bügel des Dachhakens und des darunterliegenden Dacheindeckung führen. Eine unsachgemäße Dachziegels, ein Abstand von ca. 6mm eingehalten Bearbeitung von Dachziegeln, kann auch zur wird, um ggf. Verformungen des Hakens zu Undichtigkeit des Daches führen und erhebliche ermöglichen. Schäden verursachen. SOLAKON... - Seite 9 Beachten Sie die Zeichnung und schieben Sie die Schienen Verbinden Sie die Schienenteile mit dem beiliegenen auf den installierten Schraubenkopf. Verbindungsstück. Und schließen Sie die Schienen am Ende mit der Kappe ab. Nach dem Abschluss sollte die Installation wie auf dem Bild aussehen. SOLAKON...
-
Seite 10: Befestigung Der Solarpanels
Legen Sie die Solarpanels auf die Schienen und befestigen Sie jedes Solarplanel mit der Mittelklemme. • Auf der rechten Seite 2 Klemmen, in der Mitte 2 Klemmen und auf der linken Seite 2 Klemmen anbringen. • Am ende sollte das Ergebnis wie auf dem Bild zu sehen ist, aussehen. SOLAKON... -
Seite 11: Teile- Und Werkzeugübersicht
TEILE - UND WERKZEUGÜBERSICHT OPTIONAL: bei Einzelmontage (hierzu benötigen sie das Erweiterungs-Set) Teileübersicht 4x Holzschrauben 2x Haken 4x End- & Mittelklemme Mit diesem Erweiterungsset, lässt sich die Schiene untereinander anbringen und die Solarpanels somit untereinander befestigen. SOLAKON... -
Seite 12: Demontage Und Entsorgung
Tuch Schraubverbindungen führen zur trocken. Beeinträchtigung der Sicherheit und es besteht Verletzungsgefahr. TECHNISCHE DATEN ◆ Max. Länge: 236cm ◆ Material: Aluminium ◆ Min. Länge: 118cm ◆ Anwendung: Schräg- oder Ziegeldach ◆ Farbe: Silber ◆ Maximal Gewicht: 100kg SOLAKON... - Seite 13 Frohe Ernte! E-Mail: info@solakon.de Telefon: +49 (0) 791 97853026 Webseite: www.solakon.de Solakon GmbH - Im Wacholder 6 - 74523 Schwäbisch Hall - Deutschland www.solakon.de SOLAKON...
- Seite 14 SOLAKON...
