- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. DURCHGANGSMELDER DWA-450...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................ 4 Lieferumfang/Geräteteile ..........6 Vorwort................7 Allgemeine Informationen..........8 Anleitung lesen und aufbewahren ....... 8 Erläuterung der Symbole ..........8 Sicherheit ..............10 Sachgerechte Benutzung ..........10 Sicherheitshinweise ............10 Benutzung ..............16 Verpackungsinhalt prüfen ..........16 Grundreinigung ............... 17 Kabellose Technik ............17 Einlegen der Batterien ........... -
Seite 6: Lieferumfang/Geräteteile

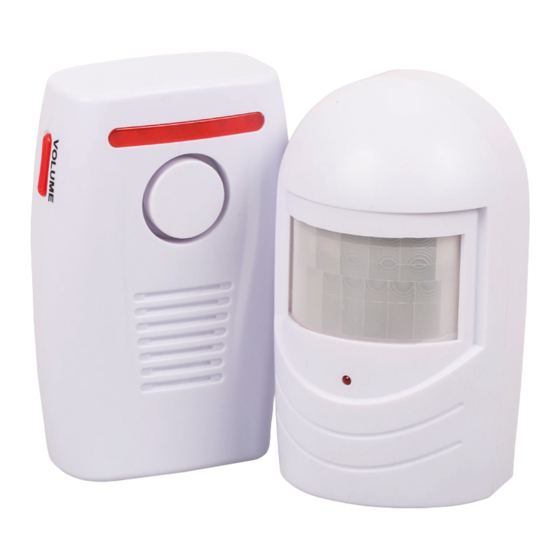

Lieferumfang/Geräteteile DWA-450 Empfänger DWA-450 Sensor 3x Batterien Typ AAA 3x Batterien Typ AA Befestigungsmaterial Betriebs-LED Empfänger Stromanschluss Ein-/Ausschalter Lautsprecher Erkennungssensor Betriebs-LED Sensor Wandhalterung Empfänger Lautstärkeregler Batterieabdeckung Empfänger Wandhalterung Sensor Batterieabdeckung Sensor... -
Seite 7: Vorwort
Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, Herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen Produktes von Maginon. Sie haben einen modernen Durchgangsalarm mit hervorragender technischer Ausstattung erworben, der besonders einfach zu bedienen ist. Das Gerät wird mit einer 3-Jahres-Garantie ausgeliefert. -
Seite 8: Allgemeine Informationen
Allgemeine Informationen Allgemeine Informationen Anleitung lesen und aufbewahren Diese Bedienungsanleitung liegt diesem Durchgangsalarm bei. Sie enthält wichtige Informationen zu den Einstellungen und zur Handhabung des Geräts. Vor der Nutzung des Durchgangsalarms lesen Sie die Bedienungsanleitung bitte sorgfältig. Dies betrifft insbesondere die Sicherheitshinweise. Nichtbefolgung kann zu Verletzungen führen oder Beschädigungen des Durchgangsalarms verursachen. - Seite 9 Allgemeine Informationen WARNUNG! Dieses Symbol/Signalwort weist auf eine Gefahr mit einem moderaten Risiko hin, die zum Tode führen oder schwere Verletzungen verursachen kann, wenn sie nicht vermieden wird. VORSICHT! Dieses Symbol/Signalwort weist auf eine Gefahr mit einem geringen Risiko hin, die leichte oder moderate Verletzungen verursachen kann, wenn sie nicht vermieden wird.
-
Seite 10: Sicherheit
Sicherheit Sicherheit Sachgerechte Benutzung Der Durchgangsalarm dient ausschließlich als Alarm für die Überwachung von Eingängen, Einfahrten oder Durchgängen. Er eignet sich nur für den privaten und nicht für den kommerziellen Gebrauch. Benutzen Sie den Durchgangsalarm ausschließlich so, wie im Benutzerhandbuch beschrieben. Jede andere Verwendung gilt als unsachgemäß... - Seite 11 Sicherheit − Ist das Netzkabel des Durchgangsalarms beschädigt, ist es vom Hersteller, dem Kundenservice-Team oder einer Person mit ähnlichen Qualifikationen zu ersetzen, um Gefahren zu vermeiden. − Das Gehäuse darf nicht geöffnet werden und Reparaturen dürfen ausschließlich von einem hierzu qualifizierten Fachmann durchgeführt werden.
- Seite 12 Sicherheit − Stellen Sie sicher, dass Kinder keine Gegenstände in das Gehäuse des Durchgangsalarms schieben. − Den Durchgangsalarm immer ausschalten und den Netz- stecker abziehen, wenn Sie den Alarm nicht benutzen oder reinigen möchten oder falls eine Fehlfunktion auftritt. − Achten Sie beim Einlegen der Batterien auf die korrekte Polung (+/-).
- Seite 13 Sicherheit − Den Durchgangsalarm während des Betriebs nicht unbeaufsichtigt lassen. − Stellen Sie sicher, dass Kinder nicht mit den Verpackungs- folien spielen. Sie können sich beim Spielen darin verfangen und ersticken. HINWEIS! Sachbeschädigungsgefahr! Eine unsachgemäße Handhabung des Durchgangsalarms kann Sachschäden an dem Gerät selbst bewirken. −...
- Seite 14 Sicherheit WARNUNG! Explosionsgefahr! Bei unsachgemäßem Batterieersatz. Ersetzen Sie die Batterien ausschließlich durch die gleichen oder äquivalente Batterien. − Nehmen Sie alte oder entladene Batterien aus dem Durchgangsalarm heraus. − Versuchen Sie nicht, Batterien wieder aufzuladen, wenn es sich nicht um wiederaufladbare Batterien handelt. −...
- Seite 15 Sicherheit Durchgangsalarm unbedingt aus und nehmen Sie die Batterien heraus. − Auslaufende Batterien niemals ohne entsprechenden Schutz berühren. Bei Kontakt mit der Haut, den betroffenen Bereich mit viel Wasser und Seife waschen. − Vermeiden Sie, dass Batteriesäure in die Augen gerät. Bei Berührung mit den Augen sofort gründlich mit Wasser abspülen und einen Arzt konsultieren.
-
Seite 16: Benutzung
Benutzung Benutzung Verpackungsinhalt prüfen WARNUNG! Es besteht Erstickungsgefahr! Halten Sie Kunststofffolien und Kunststofftaschen von Säuglingen und Kleinkindern fern, da Erstickungsgefahr besteht. HINWEIS! Sachbeschädigungsgefahr! Wenn Sie beim Öffnen der Verpackung mit einem scharfen Messer oder einem anderen spitzen Gegenstand unvorsichtig sind, könnten Sie den Durchgangsalarm schnell beschädigen. −... -
Seite 17: Grundreinigung
Benutzung Grundreinigung • Entfernen Sie das Verpackungsmaterial und sämtliche Verpackungsfolien. • Reinigen Sie vor der ersten Benutzung alle Teile des Durchgangsalarms gemäß den Anleitungen im Kapitel „Reinigung“. Kabellose Technik Durch die kabellose Technik des Durchgangsalarm wird automatisch beim erkennen einer Bewegung oder bei der Unterbrechung der Signalübermittlung ein Alarm am Empfänger des Durchgangsalarms ausgelöst. -
Seite 18: Installation Von Sensor Und Empfänger
Benutzung Installation von Sensor und Empfänger Beachten Sie bei der Standortwahl für den Sensor bitte Folgendes: • Der passive Infrarot-Sensor erkennt Wärme. Daher sollten Sie es vermeiden, den Sensor auf Bereiche zu richten, in denen sich Wärmequellen befinden, bspw. Heizungsöffnungen, Fensterflächen, die der Sonnenstrahlung ausgesetzt sind oder Flutlichtanlagen im Freien. -
Seite 19: Bedienung
Benutzung 40° Bedienung 1. Um den Durchgangsalarm einzuschalten drücken Sie den Ein-/Ausschalter am Empfänger . Die rote LED auf der Vorderseite des Gerätes blinkt kurz auf und es ertönt ein kurzer Signalton. Nach wenigen Sekunden sind der Sensor und der Empfänger miteinan-der verbunden. 2. - Seite 20 Benutzung 5. Zum Abschalten des Empfängers drücken Sie den Ein-/Ausschalter für ca 3-5 Sekunden. Es ertönen 2 Signaltöne. − Der Alarm ertönt 1 Minute lang. Sie können den Alarmton abstellen, indem Sie den Ein-/Ausschalter am Empfänger kurz drücken. − Um den Durchgangsalarm erneut einzuschalten, drücken Sie den Ein-/ Auschalter des Empfängers erneut.
-
Seite 21: Reinigung
Reinigung Reinigung HINWEIS! Gefahr eines Kurzschlusses! Wasser, das in das Gehäuse eindringt, kann einen Kurzschluss verursachen. − Stellen Sie sicher, dass kein Wasser in das Gehäuse eindringt. − Tauchen Sie den Durchgangsalarm niemals in Wasser ein. HINWEIS! Sachbeschädigungsgefahr! Eine unsachgemäße Handhabung des Durchgangsalarms kann das Gerät beschädigen. -
Seite 22: Lagerung
Lagerung Lagerung Vor der Lagerung müssen alle Teile vollständig trocken sein. − Lagern Sie den Durchgangsalarm immer in einer trockenen Umgebung. − Schützen Sie den Durchgangsalarm vor direkter Sonneneinstrahlung! − Lagern Sie den Durchgangsalarm an einem für Kinder unzugänglichen Ort. -
Seite 23: Technische Daten
Technische Daten Technische Daten Modell: Sensor (DWA-450) Sender: 433 MHz, Reichweite bis zu 100 m Höchste Nennleistung: 10dBm Erfassungsdistanz: 40° Winkel bei 6 m Schutzart: IP44 (nur Sender) Stromquelle: 3x 1,5 V Batterie (AAA) Maße des Sensors: ca. 69 mm x 116 mm x 55 mm... -
Seite 24: Eu-Konformitätserklärung
EU-Konformitätserklärung EU-Konformitätserklärung Hiermit erklärt die supra Foto-Elektronik-Vertriebs-GmbH, dass der Funkanlagentyp DWA-450 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.maginon.com supra Foto-Elektronik-Vertriebs-GmbH, Denisstraße 28A 67663 Kaiserslautern Deutschland... -
Seite 25: Entsorgung
Entsorgung Entsorgung Entsorgung der Verpackung Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Entsorgen des Durchgangsalarms (Gilt in der Europäischen Union und anderen europäischen Ländern mit getrennter Sammlung von Wertstoffen.) Altgeräte dürfen nicht im Hausmüll entsorgt werden! Sollte der Durchgangsalarm irgendwann nicht mehr funktionstüchtig sein, entsorgen Sie ihn... - Seite 26 Da bin ich mir sicher. VERTRIEBEN DURCH: supra FOTO-ELEKTRONIK-VERTRIEBS-GMBH DENISSTRASSE 28A 67663 KAISERSLAUTERN DEUTSCHLAND KUNDENDIENST 67626 00 800 - 78 77 23 68 info@supra-elektronik.com JAHRE MODELL: GARANTIE DWA-450 10/2017...
