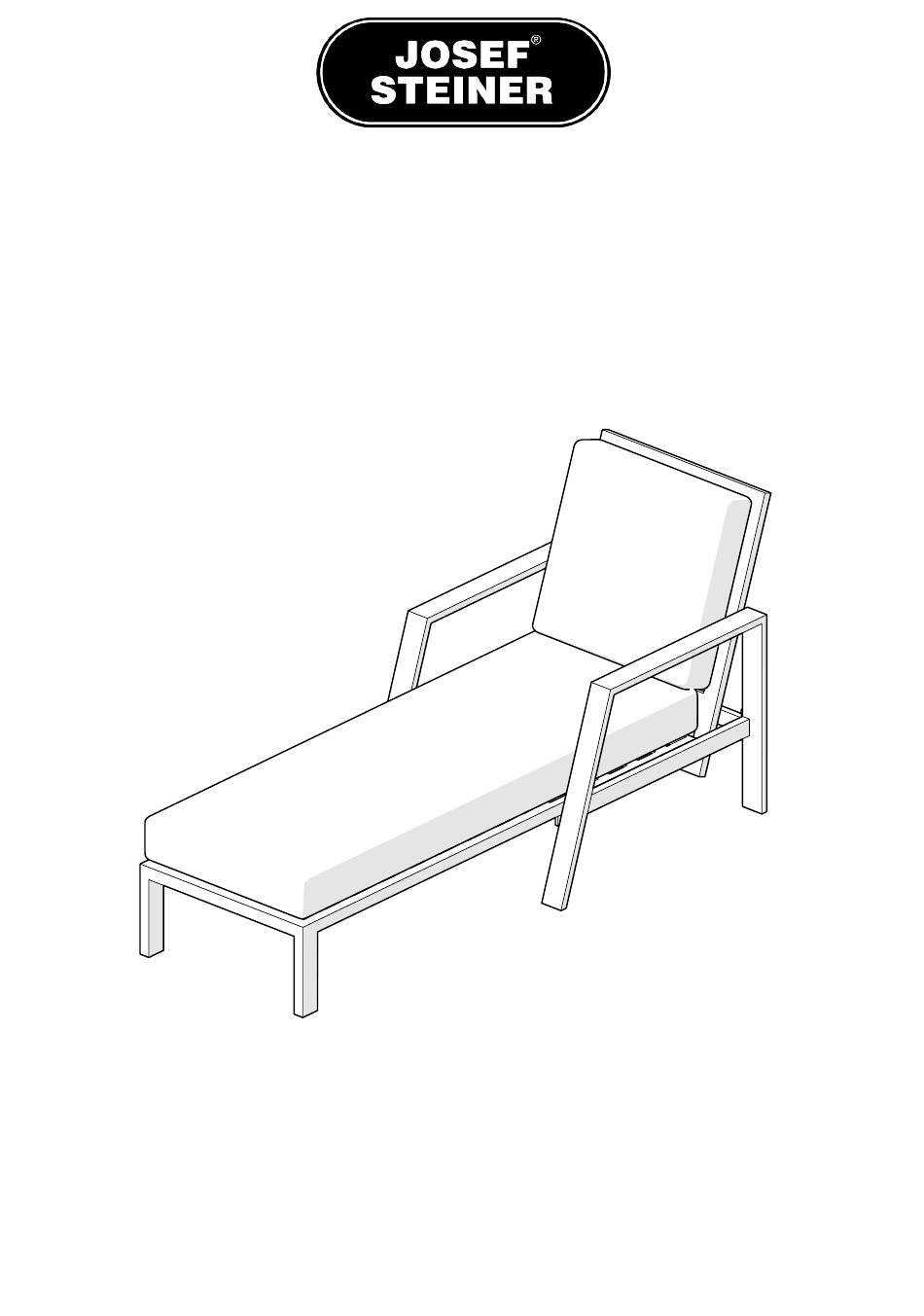

- Seite 1 Aufbauanleitung - Sonnenliege Triest Wir gratulieren Ihnen zum Kauf unserer Gartenmöbel. www.josefsteiner.com...
- Seite 2 Aufbauanleitung - Sonnenliege Triest EINZELTEILE Art.Nr. Stk. Art.Nr. Stk. Bezeichnung Bezeichnung Bein mit Knopfloch M6x35mm Schraube Sitzfläche M8x40mm Schraube Fuß Unterlegscheib Rückengestell (M8X40) Unterlegscheibe Sitzpolster M8 Mutter Innensechskantschlüssel Rückenpolster Rückenstützstange Schraubenschlüssel M6x20mm Schraube www.josefsteiner.com...
- Seite 3 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 1 Befestigen Sie das Bein (C) locker auf der Sitzbasis (B) mit 2 x M6 x 35 mm Schrauben (I) und 2 x Unterlegscheiben (K). Üben Sie bei Bedarf Druck auf die Rahmen aus, um sicherzustellen, dass alle Schrauben ausgerichtet sind.
- Seite 4 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 2 Befestigen Sie den unteren Teil des Beins locker mit der M6 x 20 mm Schraube (H) und positionieren Sie 2 x Unterlegscheiben (K), wie im unten stehenden Bild gezeigt. Üben Sie bei Bedarf Druck auf die Rahmen aus, um sicherzustellen, dass alle Schrauben ausgerichtet sind.
- Seite 5 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 3 Schrauben Sie die Kappe vom Kabel an der Sitzbasis (B) ab. Positionieren Sie das Bein mit dem Knopfloch (A) auf der Sitzbasis (B) und führen Sie das Kabel durch das Loch im Bein.
- Seite 6 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 4 Befestigen Sie das Bein (C) locker auf der Sitzbasis (B) mit 2 x M6 x 35 mm Schrauben (I) und 2 x Unterlegscheiben (K). Befestigen Sie den unteren Teil des Beins locker mit den M6 x 20 mm Schrauben (H) und positionieren Sie 2 x Unterlegscheiben (K), wie im Schritt 2 gezeigt.
- Seite 7 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 5 Positionieren Sie die Rückenlehne (D) auf der Sitzbasis (B). Befestigen Sie sie locker mit 2 x M8 x 40 mm Schrauben (J), 2 x Unterlegscheiben (L) und 2 x M8 Muttern (M). Üben Sie bei Bedarf Druck auf die Rahmen aus, um sicherzustellen, dass alle Schrauben ausgerichtet sind.
- Seite 8 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 6 Positionieren Sie die Oberseite des Hydraulikhebels, der sich an der Basis des Sitzes (B) befindet, und verbinden Sie diesen mit dem Rückengestell (D), indem Sie die M8 x 40 mm Schraube (J), Unterlegscheibe (L) und M8 Mutter (M) verwenden. Verwenden Sie den Schraubenschlüssel (O) und den Innensechskantschlüssel (N), um die Schrauben anzuziehen...
- Seite 9 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 7 Positionieren Sie die Rückenstützstange (G). Befestigen Sie sie mit 4 x M6 x 20 mm Schrauben (H) und 4 x Unterlegscheiben (K) mithilfe des Innensechskantschlüssels (N). TIPP Die Gummischützer zeigen nach oben, wenn das Sofa auf seinen Füßen steht.
- Seite 10 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 8 Ziehen Sie alle Schrauben mit dem mitgelieferten Innensechskantschlüssel (N) fest. www.josefsteiner.com...
- Seite 11 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 9 Stellen Sie den Stuhl aufrecht und fügen Sie die Kissen (E + F) hinzu. www.josefsteiner.com...
- Seite 12 Aufbauanleitung - Sonnenliege Triest MONTAGE SCHRITT 10 Befestigen Sie den Rückenpolster (F) mit den Klettverschlüssen an dery Rückenlehne (D). Der Stuhl ist jetzt einsatzbereit. Um den Stuhl zu neigen, drücken Sie den Knopf im Sitzen und lehnen Sie sich langsam zurück.
- Seite 13 Aufbauanleitung - Sonnenliege Triest FEHLERBEHEBUNG RICHTIGER MECHANISMUSABSTAND Die korrekte Platzierung des Neigemechanismus sollte ähnlich wie in dieser Illustration aussehen. Dieser Mechanismus befindet sich unter der Liege und kann eingestellt werden. FALSCHE MECHANISMUSABSTÄNDE In dieser Illustration steht die Schraube zu weit heraus. Dies kann dazu führen, dass die Rückenlehne sich nicht neigt, wenn Sie den...
