Axion DWS-Set3 Bedienungsanleitung Seite 3
Digitales funksystem für axion kameras zur digitalen bildübertragung des kamerabildes zum monitor

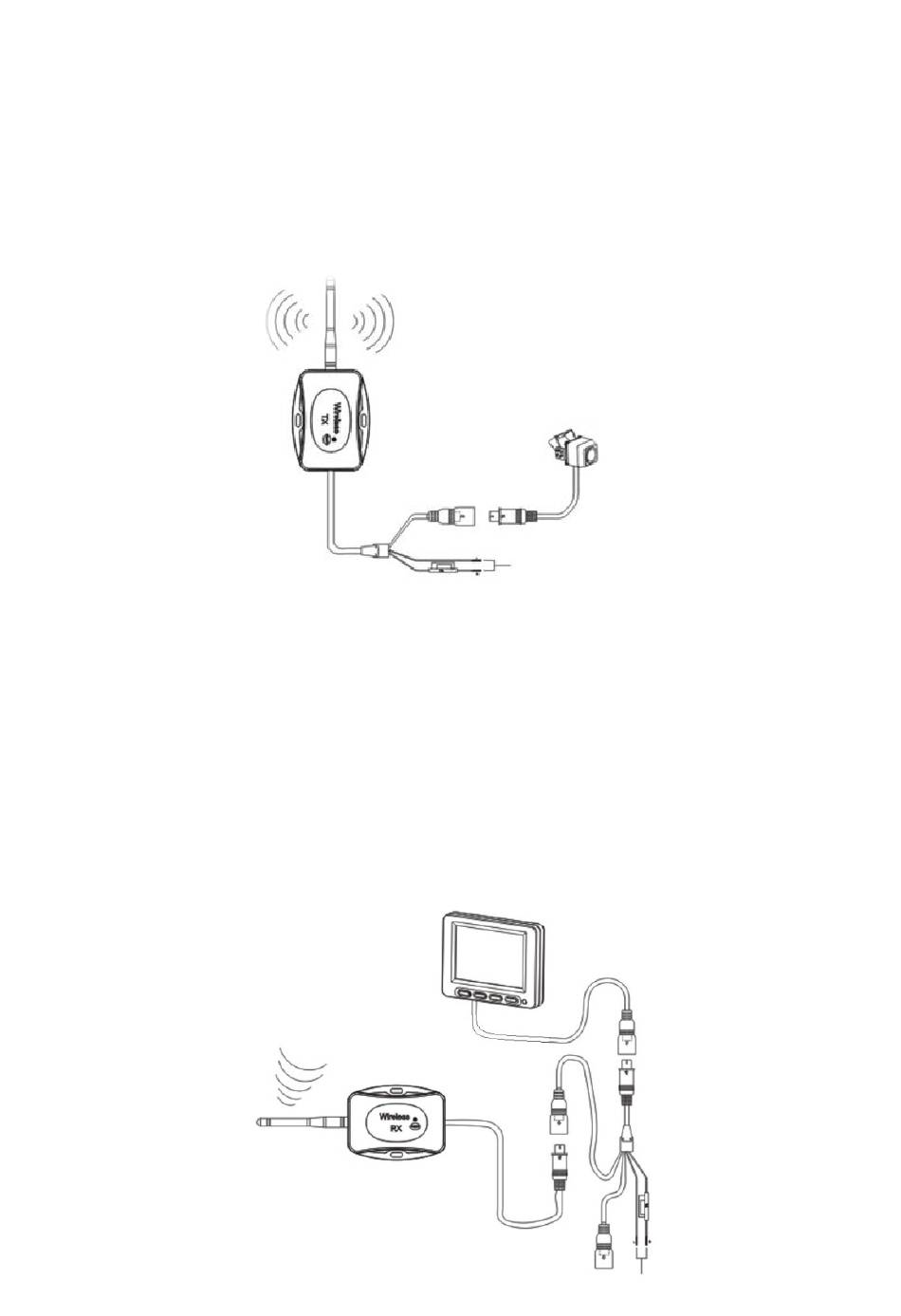

Anschluss TX7056
Verbinden Sie den Anschluss der Kamera mit
dem Kamera Eingang des TX7056 Moduls. Je
nachdem was für eine Kamera verwendet wird,
muss ggf. ein Adapter verwendet werden.
Schließen Sie an die rote Leitung +12V oder
+24V an. Die schwarze Leitung muss an einem
geeigneten Massepunkt angeschlossen werden.
Anschluss RX7056
Verbinden Sie den Anschluss des RX7056
Moduls mit dem Kamera Eingang des Monitors.
Je nachdem was für ein Monitor verwendet
wird, muss ggf. ein Adapter verwendet werden.
Connection TX7056
Connect the plug of the camera to the CAMERA
input of the TX7056 module. Depending on
what for a camera is used, an adapter must be
used if necessary. Connect the red wire to +
12V or + 24V. The black wire must be
connected to a suitable ground point.
(OPTIONAL)
Connection RX7056
Connect the plug of the RX7056 module in the
CAMERA input of the monitor. Depending on
what is used for a monitor, an adapter must be
used if necessary.
(OPTIONAL)
