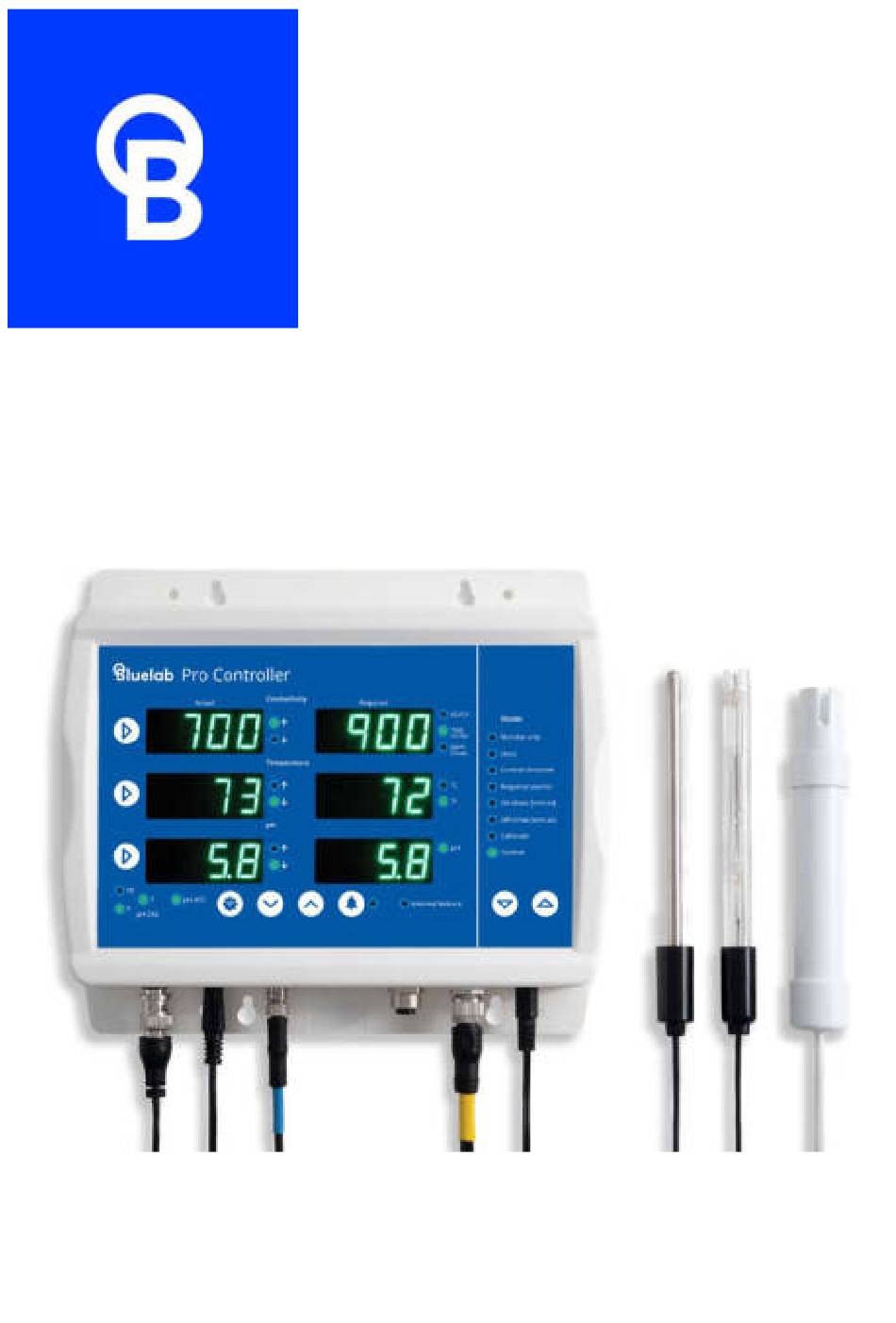

- Seite 1 Pro Controller Wi-Fi Benutzerhandbuch Deutsch...
-
Seite 2: Inhaltsverzeichnis
2.4 Bedienfeld des Bluelab Pro 6.2 pH-Kalibrierung ......34 Controllers .......... 11 6.3 Pflege der pH-Sonde ....37 2.5 Modi des Bluelab Pro Controllers 6.4 Lagerung der pH-Sonde....38 .............. 12 6.5 Reinigung der Leitfähigkeitssonde 2.5.1 Nur Überwachung ......12 .............. -
Seite 3: Einführung Und Überblick
Bluelab-Software Datenprotokollierung (über Edenic by Bluelab- Überwachen und automatisieren Sie die Software) mehrteilige Nährstoff- und pH-Dosierung in Reservoirs in Verbindung mit Bluelab PeriPod- Dosierern Verwenden Sie den Bluelab PowerPod zum Die Temperaturkontrolle erfordert die Anschluss an andere netzbetriebene Verwendung des Bluelab PowerPod Dosiergeräte... -
Seite 4: Was Ist In Der Box
4x Montageschrauben 1.3 Wie es funktioniert Der Bluelab Pro Controller wurde entwickelt, um die Leitfähigkeit, die Temperatur und die pH-Werte einer Lösung kontinuierlich zu überwachen und zu steuern. Es misst diese mit einer separaten Sonde für jeden Parameter und kann über ein angeschlossenes Dosiersystem Nährstoff- und pH-Korrekturlösungen dosieren. - Seite 5 WICHTIG Wenn die Einschaltzeit zu kurz ist, ist es möglich, dass der Bluelab Pro Controller nicht in der Lage ist, genug zu dosieren, um mit den wechselnden Nährstoff-/PH-Werten Schritt zu halten, selbst wenn er bei jedem Dosierzyklus dosiert. Ist die Einschaltzeit zu lang, besteht die Gefahr, dass der Wert überschießt, d. h.
-
Seite 6: Externe Verriegelung
Countdown beginnt der Bluelab Pro Controller wieder mit der Steuerung. Unwirksame Kontrollsperre Der Bluelab Pro Controller überprüft ständig, ob die Dosierung Wirkung zeigt. Es wird gesperrt, wenn 15 Dosierzyklen einer der drei Messarten (Leitfähigkeit, Temperatur oder pH) den Messwert nicht um mindestens 0,1 EC, 1°C oder 0,1 pH in die gewünschte Richtung bewegen . - Seite 7 WICHTIG Die externe Sperrfunktion kann verwendet werden, um die Dosierung zu stoppen, wenn der Füllstand des Tanks zu niedrig wird, eine Pumpe stoppt oder die Lösung ausläuft.
-
Seite 8: Einrichten Des Bluelab Pro Controllers
Temperaturfühle 2.2 Anschließen der Sonden Es wird empfohlen, den Bluelab Pro Controller vor der Montage zu testen. Schließen Sie alle drei Sonden an das Steuergerät an, stecken Sie den Netzadapter ein, legen Sie die Sonden in die Lösung und warten Sie einige Minuten, bis sich die Messwerte stabilisiert haben. - Seite 9 Temperaturfühler Stecken Sie den Stecker des Temperaturfühlers vollständig in die mit 'TEMP/ATC' gekennzeichnete Buchse des Bluelab Pro Controllers. Temp/ATC- Verdrehen und Anschluss befestigen...
-
Seite 10: Einschalten
2.3 Einschalten Wählen Sie den für Ihr Land passenden Netzsteckeradapter aus und schließen Sie ihn an das Netzteil an. Schließen Sie das Netzteil an die mit 'PWR' gekennzeichnete Buchse des Bluelab Pro Netzada Controllers an. pter anschlie Stecken Sie den Netzadapter in eine Steckdose und ßen... -
Seite 11: Bedienfeld Des Bluelab Pro Controllers
2.4 Bedienfeld des Bluelab Pro Controllers Erforderliche Fahrtrichtungsanzeiger Lektüre kontrollieren Tatsächliche Messwerte Einheiten Schaltflächen zur Auswahl von Menü "Modus Messungen Leitfähigkeit Temperatur Tasten zur Auswahl Indikatoren für des Modus die pH- Externe Kalibrierung Verriegelungsanz pH-ATC-Indikator eige Anschluss für pH- Stromversorgungsstecker Sonde Anschluss für Temperaturfühler... -
Seite 12: Modi Des Bluelab Pro Controllers
2.5 Modi des Bluelab Pro Controllers Der Bluelab Pro Controller verfügt über zwei Betriebsmodi (Monitor und Steuerung) und sechs Einstellungsmodi. Verwenden Sie die Tasten zur Modusauswahl (' ' und ' '), um den Modus zu wechseln. Wählen Sie im gewünschten Modus mit den Auswahltasten (' ') die ... -
Seite 13: Einheiten
2.5.2 Einheiten Im Modus Einheiten können die Maßeinheiten für Leitfähigkeit und Temperatur geändert werden. 1. Wählen Sie den Modus "Einheiten". 2. Wählen Sie die einzustellende Messung aus (' 3. Drücken Sie die Tasten zum Erhöhen/Verringern des Wertes, um die gewünschte Maßeinheit auszuwählen. -
Seite 14: Kontrollrichtung
2.5.3 Kontrollrichtung Im Modus Control Direction kann die Dosierrichtung für den Messwert eingestellt werden. Wählen Sie den Modus "Steuerrichtung". Optionen zur Steuerung Einheiten der Richtung: Anheben ↑ oder Absenken ↓ 2. . 7 Modus der oder AUS Steuerricht Anmerkung: AUS bedeutet, ausgewähl dass die Steuerung dieser Messung ausgeschaltet ist. -
Seite 15: Erforderlich/Alarme
Leitfähigkeit, Temperatur und pH-Wert in Ihrem System einzustellen. Er wird auch zum Einstellen von Alarmstufen verwendet. Erforderlich' ist der Wert, den der Bluelab Pro Controller während der Dosierung beibehalten soll. Es können hohe und niedrige Alarmstufen eingestellt werden. Alarme können in jedem Modus mit der Alarmtaste ein- oder ausgeschaltet werden. - Seite 16 Temperatur erforderlich / Alarme Die Temperatur lässt sich nur schwer durch 26°C Temperaturregelung Aus Ein- und Ausschaltzeiten konstant halten, daher verwaltet der Bluelab Pro Controller sie anders Bei Verwendung einer als die Leitfähigkeit und den pH-Wert. Temperaturerhöhungs Es ist üblich, die Einschaltzeit auf...
-
Seite 17: Einschaltzeiten
Die Einschaltzeit kann von einer Sekunde bis zu zehn Minuten in Sekundenschritten eingestellt werden. Während der zeitgerechten Dosierung blinken die Dosierrichtungsanzeiger neben den Ist-Werten. Informationen zur Berechnung von Einschaltzeiten für mehrteilige Nährstoffe finden Sie im Bluelab PeriPod Handbuch. Einstellung der Einschaltzeiten Wählen Sie den Modus "Einschaltzeiten". -
Seite 18: Aus-Zeiten
Die Einschaltzeit für den pH-Wert unterscheidet sich deutlich von der für den EC- Wert und muss daher auf die gleiche Weise ermittelt werden, wobei jedoch eine Verschiebung von 0,1 pH-Wert vorgenommen wird. Fügen Sie langsam gleiche Teile des Nährstoffs hinzu, der in kleinen ... -
Seite 19: Kalibrieren
Die Kalibrierung der pH-Sonde ist vor der ersten Verwendung wichtig und muss dann regelmäßig erfolgen, um sicherzustellen, dass die pH-Messungen und die Dosierung genau sind. Bluelab empfiehlt, dass Sie den pH-Wert alle 30 Tage kalibrieren. Als Erinnerungshilfe verfügt der Pro Controller über einen eingebauten 30-Kalibrierungs- Timer. -
Seite 20: Kontrolle
Messwerte der Sonden und löst Dosierzyklen aus, um die im Modus 'Erforderlich/Alarme' eingestellten Messwerte zu erreichen und zu halten. Damit die Dosierung erfolgen kann, muss ein separater Dosierer (nicht im Lieferumfang enthalten) mit dem Bluelab Pro Controller über das mitgelieferte Dosierkabel verbunden werden. Wählen Sie den Modus "Steuerung". -
Seite 21: Installieren Des Bluelab Pro Controllers
Die Bluelab-Leitfähigkeitssonde misst die Temperatur der Lösung und bietet eine automatische Temperaturkompensation für die pH-Messung. Die auf dem Pro Controller angezeigte und von ihm gesteuerte Temperatur ist die von der Bluelab- Temperatursonde gemessene Temperatur. Gießen Sie keine konzentrierte Nährlösung oder pH-Einsteller direkt auf die ... - Seite 22 Nehmen Sie die Aufbewahrungskappe von der pH-Sonde ab, indem Sie den oberen Teil der Kappe fassen und den Sockel vorsichtig um eine Umdrehung drehen, um ihn zu lösen. Schieben Sie die Aufbewahrungskappe von der pH-Sonde. Befestigen Sie den (optionalen) pH- Sondenhalter mit einer leichten Drehbewegung am Schaft der pH-Sonde.
-
Seite 23: Manuelle Übersteuerungssteuerung
3.3 Manuelle Übersteuerungssteuerung Mit der manuellen Übersteuerung können Sie Leitfähigkeit, Temperatur oder pH- Wert manuell dosieren. Damit lassen sich Dosiergeräte vorbereiten oder ein System manuell schnell auf die erforderlichen Werte bringen. Wählen Sie den Modus 'Monitor'. Halten Sie die Messtaste der Messung, die Sie dosieren möchten, Monitor... -
Seite 24: Anschluss Von Dosierern
Dosierkabels an einen Bluelab- ausrichten befestigen Dosierer oder Bluelab PowerPod an. Anmerkung: Temperaturregelgeräte und netzbetriebene Pumpen müssen mit dem Bluelab PowerPod kompatibel sein . Bitte lesen Sie die Dokumentation des Bluelab PowerPod und der Produkte von Drittanbietern, bevor Sie diese Geräte anschließen. -
Seite 25: Aufzeichnung Der Systemeinrichtung
3.5 Aufzeichnung der Systemeinrichtung Notieren Sie sich hier die Werte Ihrer Systemeinstellung: Leitfähigkeit Temperatur Zu den Zeiten: Zu den Zeiten: Zu den Zeiten: Leitfähigkeit Temperatur Freie Zeiten: Freie Zeiten: Freie Zeiten: Leitfähigkeit Temperatur Hoher Alarm: Hoher Alarm: Hoher Alarm: Erforderlich: Ein: Aus: Erforderlich:... -
Seite 26: Alarme Und Externe Verriegelungen
4.0 Alarme und externe Verriegelungen 4.1 Anschluss des Alarms und des externen Verriegelungskabels Der Bluelab Pro Controller kann mit einem externen Alarm- oder Sperrgerät verbunden werden, indem das mitgelieferte Alarm- und externe Sperrkabel verwendet wird. Richten Sie den Stecker des... - Seite 27 Elektriker vorgenommen werden. Externer Anschluss für die Dosierungssperre Der Bluelab Pro Controller kann für die Dosierung gesperrt werden, wenn eine externe Bedingung eintritt, z. B. wenn eine Pumpe ausgeschaltet oder ausgefallen ist oder wenn ein Schwimmerschalter anzeigt, dass ein Füllstand über oder unter einem bestimmten Wert liegt.
- Seite 28 Eine Kombination der beiden oben genannten Schaltungen ist auch switch 1 möglich, wenn Sie die braunen, weißen und gelben Drähte wie Brown wire switch 2 rechts dargestellt verwenden. Yellow wire Hinweis: Um die Sperrfunktion zu aktivieren, müssen die grünen und gelben Drähte angeschlossen werden.
-
Seite 29: Externe Verriegelungsanzeige
Alarmkabel Drahtschlüssel Stecker Farbe des Funktion Pin # Drahtes Weiß KEIN Verriegelungsschalter Braun NC-Sperrschalter Grün Kabelsensor Gelb Boden Grau Alarmrelais NO Rosa Alarmrelais COM Blau Nicht verwendet Nicht verwendet 4.3 Externe Verriegelungsanzeige Externe Verriegelung Externe Die LED-Anzeige leuchtet, wenn ein Verriegelungsanzeige Sperrzustand über den Alarm und das externe Sperrkabel erkannt wird. -
Seite 30: Wi-Fi-Verbindung
Geräts oder auf der Verpackung. Halten Sie das QR-Bild des Sicherheitscodes bereit. Beim ersten Einschalten startet der Pro Controller Wi-Fi automatisch im Bereitstellungsmodus. Dadurch können die Wi-Fi-Einstellungen von einem mobilen Gerät aus konfiguriert werden. Sobald der Pro Controller mit einem Wi-Fi-Netzwerk verbunden ist, startet er nicht mehr im Bereitstellungsmodus. -
Seite 31: Verbindung Mit Einem Anderen Wi-Fi-Netzwerk
5.2 Verbindung mit einem anderen Wi-Fi-Netzwerk Rufen Sie auf Ihrem Pro Controller-Gerät den Bereitstellungsmodus auf: Drücken Sie die Taste Einstellungen. Drücken Sie die Auswahltaste Prov. Der Sicherheitscode wird nun prou angezeigt und weist darauf hin, dass das Gerät nun bereit ist, 1a2b neue Wi-Fi-Einstellungen von Ihrem Mobilgerät zu... -
Seite 32: Aktivieren/Deaktivieren Von Wi-Fi Und Daten
5.3 Aktivieren/Deaktivieren von Wi-Fi und Daten Standardmäßig ist Wi-Fi aktiviert. Wenn Sie Wi-Fi deaktivieren möchten, folgen Sie diesen Anweisungen: Drücken Sie die Taste Einstellungen. Drücken Sie die Taste Datenauswahl. Verwenden Sie die Tasten zum Erhöhen/Verringern, um Wi-Fi ein- oder auszuschalten. Wenn diese Funktion aktiviert ist, data wird der Verbindungsstatus im... -
Seite 33: Pflege Und Wartung Der Sonde
Gebrauch in Wasser gespült und vor der Kalibrierung gemäß den folgenden Anweisungen gereinigt werden. Die Aufbewahrungskappe muss nach der Reinigung immer wieder aufgesetzt werden. Achten Sie immer darauf, dass die Bluelab pH Probe KCl Storage Solution ausreichend ist, um die Sondenspitze zu bedecken. Entfernen Sie die Aufbewahrungskappe von der pH-Sonde. -
Seite 34: Ph-Kalibrierung
30 Tage vergangen sind und die Kalibrierungsanzeigen blinken. der Messwert anders ausfällt als von Ihnen erwartet. wird der Bluelab Pro Controller auf die Werkseinstellungen zurückgesetzt, und die Kalibrierungsanzeigen leuchten nicht. die pH-Sonde durch eine neue ersetzt wird. ... - Seite 35 pH 4,0 und/oder pH 10,0 Kalibrierlösungen. pH 7,0-Kalibrierung Spülen und legen Sie beide sauberen pH- und ph Probe Leitfähigkeitssonden in frisches Ec Probe Wasser und legen Sie beide Sonden in eine kleine Menge frischer pH-7,0-Kalibrierlösung. Warten Sie ein paar Minuten, bis die Sonden die gleiche pH 7.0 calibration Temperatur wie die Lösung...
- Seite 36 Kalibrierung pH 4,0 und/oder pH 10,0 Spülen Sie die pH- und Leitfähigkeitssonden in frischem Wasser ab und legen Sie beide Sonden in eine kleine Menge frischer Kalibrierlösung pH 4,0 oder pH 10,0. Warten Sie ein paar Minuten, bis die Sonden die Temperatur der Lösung angenommen haben.
-
Seite 37: Pflege Der Ph-Sonde
Die Lebensdauer einer pH-Sonde hängt von der Umgebung ab, in der sie verwendet wird, und von der Art, wie sie behandelt wird. Um eine lange Lebensdauer Ihrer Bluelab pH-Sonde zu gewährleisten, beachten Sie bitte die folgenden Hinweise. Lassen Sie die pH-Sondenspitze NICHT trocknen. WENN ES TROCKNET, STIRBT ES! Biegen Sie die Sonde NICHT, sie ist aus Glas und zerbrechlich;... -
Seite 38: Lagerung Der Ph-Sonde
Sie sicher, dass die Sondenspitze vor dem Probe KCl Befeuchten gereinigt wird. Storage Solution Geben Sie so viel Bluelab pH Probe KCl Storage Solution in einen Kunststoffbehälter, dass die Spitze der pH- Sonde untergetaucht ist. Mindestens 24 Stunden lang einweichen lassen. -
Seite 39: Reinigung Der Leitfähigkeitssonde
Die regelmäßige Reinigung der Leitfähigkeitssonde gewährleistet genaue Messwerte. Die Leitfähigkeitssonde wird mit dem Bluelab Conductivity Probe Cleaner oder "Jif" gereinigt, einem Handelsnamen für eine flüssige Scheuermilch, die in Badezimmern und Küchen verwendet wird. Ähnliche Produkte werden als "Liquid Vim", "Soft Scrub", "Cif-Creme"... - Seite 40 Sonde an die Temperatur der Lösung angepasst hat. Wiederholen Sie den Reinigungsvorgang, wenn der angezeigte Wert nicht innerhalb von 0,1 EC, 1 CF, 50 ppm oder 70 ppm der Werte in der nachstehenden Tabelle liegt. Testen der Bluelab- Gewählte Einheit Leitfähigkeitssonde 2.77 27.7 1385 1939 Die Leitfähigkeitssonde wird je nach...
-
Seite 41: Kalibrierung Der Leitfähigkeit
6.6 Kalibrierung der Leitfähigkeit Die Leitfähigkeitssonde ist werkseitig kalibriert. Es ist unwahrscheinlich, dass Sie es kalibrieren müssen, aber es kann bei Bedarf kalibriert werden. Um eine genaue Kalibrierung und Messung zu gewährleisten, sollte die Sonde vor der Kalibrierung gereinigt werden. Siehe Reinigung der Leitfähigkeitssonde in Abschnitt 6.4. - Seite 42 Kalibrierlösung (2,8 EC) übereinstimmt, drücken Sie die Moduswahltasten, um den Kalibriermodus zu verlassen. 2. 8 Dadurch wird die Kalibrierung gespeichert, und die Kalibrierung ist abgeschlossen. Anmerkung: Für die Bluelab 2.77 EC Lösung sollte eine Anzeige von 2.8 EC erwartet werden.
-
Seite 43: Fehlersuche Und Spezifikationen
Der vorherige pH-Kalibrierungsversuch ist Ursache für die fehlgeschlagene pH-Kalibrierung fehlgeschlagen, und der Bluelab Pro Controller finden und neu kalibrieren. verwendet die werkseitige pH-Kalibrierung. Die Sondenspitze ist nicht eingetaucht. Stellen Sie sicher, dass die pH-Sondenspitze immer in die zu messende Lösung eingetaucht ist. - Seite 44 Temperaturfühler auswechseln. ungenau Die rechtzeitige Dosis ist zu lang. Reduzieren Sie auf Zeit, so dass 2-3 Dosen 0,1EC/1CF/50TDS/70ppm oder 0,1pH verschieben. Der Bluelab Pro Die Ausschaltzeit ist zu kurz, um das Reservoir Verlängerung der arbeitsfreien Zeit. Kann die Controller zu mischen.
-
Seite 45: Statusanzeigen
7.2 Statusanzeigen WERT DISPLAY ZUSTAND Aktuell Erforderlich Die Leitfähigkeit hat im Kontroll- oder Überwachungsmodus den hohen Alarmwert erreicht, wobei die Alarme aktiviert sind. Die Leitfähigkeit hat im Kontroll- oder Überwachungsmodus bei aktivierten Alarmen den niedrigen Alarmwert erreicht. Die Leitfähigkeit hat im Kontroll- oder oder Überwachungsmodus 5,0EC überschritten. -
Seite 46: Firmware-Aktualisierung
Err3 Zeitsynchronisation, bitte warten Err4 7.3 Firmware-Aktualisierung Der Bluelab Pro Controller kann Firmware-Updates über eine Wi-Fi-Verbindung empfangen. Zur Aktualisierung auf die neueste Firmware muss der Pro Controller mit Edenic verbunden sein. Schritte zur Aktualisierung der Firmware. Stellen Sie sicher, dass der Pro Controller mit Edenic verbunden und online ist. -
Seite 47: Technische Daten
7.4 Technische Daten Leitfähigkeit Temperatur EC, CF, TDS (ECx500), Einheiten °C, °F ppm (ECx700) 0 - 5,0 EC, 0 - 50 CF, Messung 0 - 50 °C, 0,0 - 14,0 pH 0 - 2500 TDS (ECx500), Bereich 32 - 122 °F 0 - 3500 ppm (ECx700) 0,1 - 4,9 EG, 1 - 49 CF,... - Seite 48 Wi-Fi: 2,4 GHz (802.11 b/g/n) Funksignale Bluetooth: 5 (Niedrige Energie) Systemanforderunge Android (8.0 oder höher) oder iOS (12 oder höher) Mobiltelefon für Edenic Software. Internetverbindung für Fernzugriff und Datenaufzeichnung. Typische Installationsumgebung Nicht IP-bewertet. Die Installation in Innenräumen wird Exposition gegenüber empfohlen, bei der Installation im Freien sollte ein Schutz gegen Luftfeuchtigkeit das Eindringen von Feuchtigkeit durch ein Gehäuse oder einen...
-
Seite 49: Zubehör Und Teile
8.3 Bluelab pH Probe KCl Aufbewahrungslösung Die perfekte Lösung zur Aufbewahrung und Hydratisierung Ihrer Bluelab pH- Produkte. Die Bluelab pH Probe KCl Storage Solution wurde entwickelt, um die Reaktionszeit zu verlängern und die Lebensdauer der Bluelab pH-Pens und pH- Sonden zu maximieren. -
Seite 50: Garantie Und Kontakt
(b) das Produkt durch ein neues oder überholtes Produkt ersetzen. Jedes Teil oder Produkt, das von Bluelab ersetzt wird, geht in sein Eigentum über. Wenn ein Ersatzteil oder ein Produkt nicht mehr verfügbar ist oder nicht mehr hergestellt wird, kann Bluelab es nach eigenem Ermessen durch ein funktionell gleichwertiges Ersatzteil oder Produkt ersetzen, als Entgegenkommen in voller Erfüllung der Garantie. -
Seite 51: Haftungsbeschränkung Und Anerkennungen
Berücksichtigung der Grundsätze der Rechtswahl. Außer in den gesetzlich zulässigen Fällen beschränkt oder schließt Bluelab keine anderen Rechte aus, die ein Verbraucher in Bezug auf das Produkt hat. Kein Händler, Angestellter oder Vertreter von Bluelab ist befugt, die Bedingungen dieser Garantie zu modifizieren, zu erweitern oder anderweitig zu ändern. -
Seite 52: Kontakt Aufnehmen
Suchen Sie nach Spezifikationen oder technischer Beratung? Besuchen Sie uns online unter bluelab.com oder facebook.com/bluelabofficial Bluelab® Corporation Limited 8 Whiore Avenue, Tauriko Business Estate Tauranga 3110, Neuseeland Veröffentlicht 21 November 2023 © Copyright 2023, alle Rechte vorbehalten, Bluelab Corporation Limited...
