DTP-L
DIGITALER TEMPERATURSENSOR FÜR
WASSERLEITUNGEN

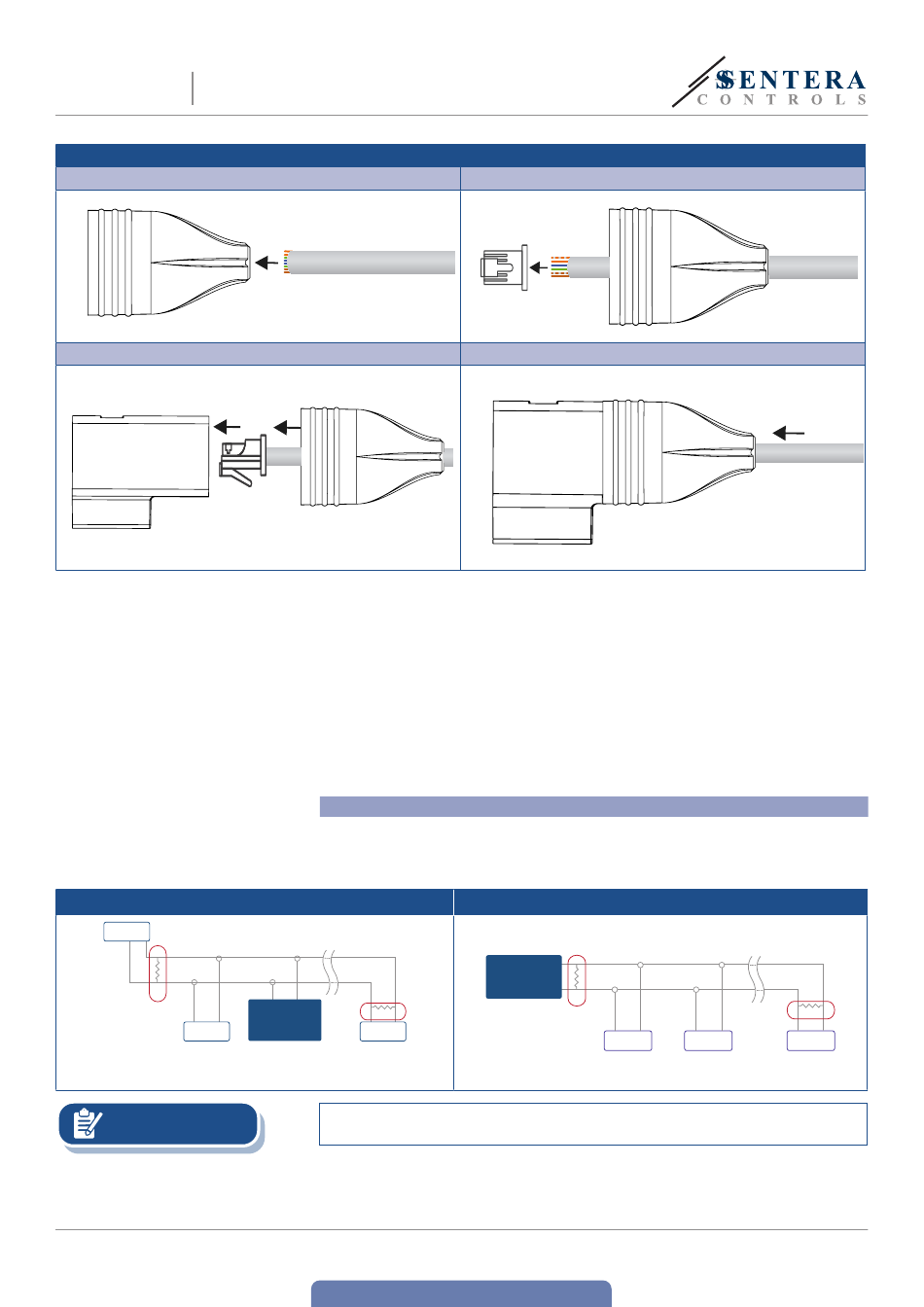

Fig. 2 Montageschritte
2.1
2.3
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
MIW-DTP-L-DE-000 - 06 / 02 / 2025
1
2
3
4
5
6
1
2
3
4
5
6
4.
Stecken Sie das Anschlusskabel in die Kappenöffnung (siehe
5.
Crimpen Sie das Kabel mit einem RJ12-Stecker gemäß den Angaben im obigen
Abschnitt "Verkabelung und Anschlüsse" und stecken Sie es in die Buchse (siehe
Fig. 2.2 und Fig.
6.
Schieben Sie die Kappe entlang des Kabels, um den Stecker abzudecken und die
IP-Schutzart des Geräts zu erhalten (siehe
7.
Schalten Sie die Stromversorgung ein.
8.
Passen Sie die Werkseinstellungen auf die gewünschten Einstellungen
über Senteraweb, die kostenlos herunterladbare 3SModbus-Software oder
Sensistant (falls erforderlich) an. Die Werkeinstellungen finden Sie in der Modbus-
Registermap.
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten, muss das NBT nur in zwei
Geräten im Modbus RTU-Netzwerk aktiviert werden. Aktivieren Sie bei Bedarf den
NBT-Widerstand über 3SModbus oder Sensistant (Holding-Register 9).
RX
ТX
NBT
Master
Slave n
In einem Modbus RTU-Netzwerk müssen zwei Bus-Terminatoren (NBTs) aktiviert
werden.
