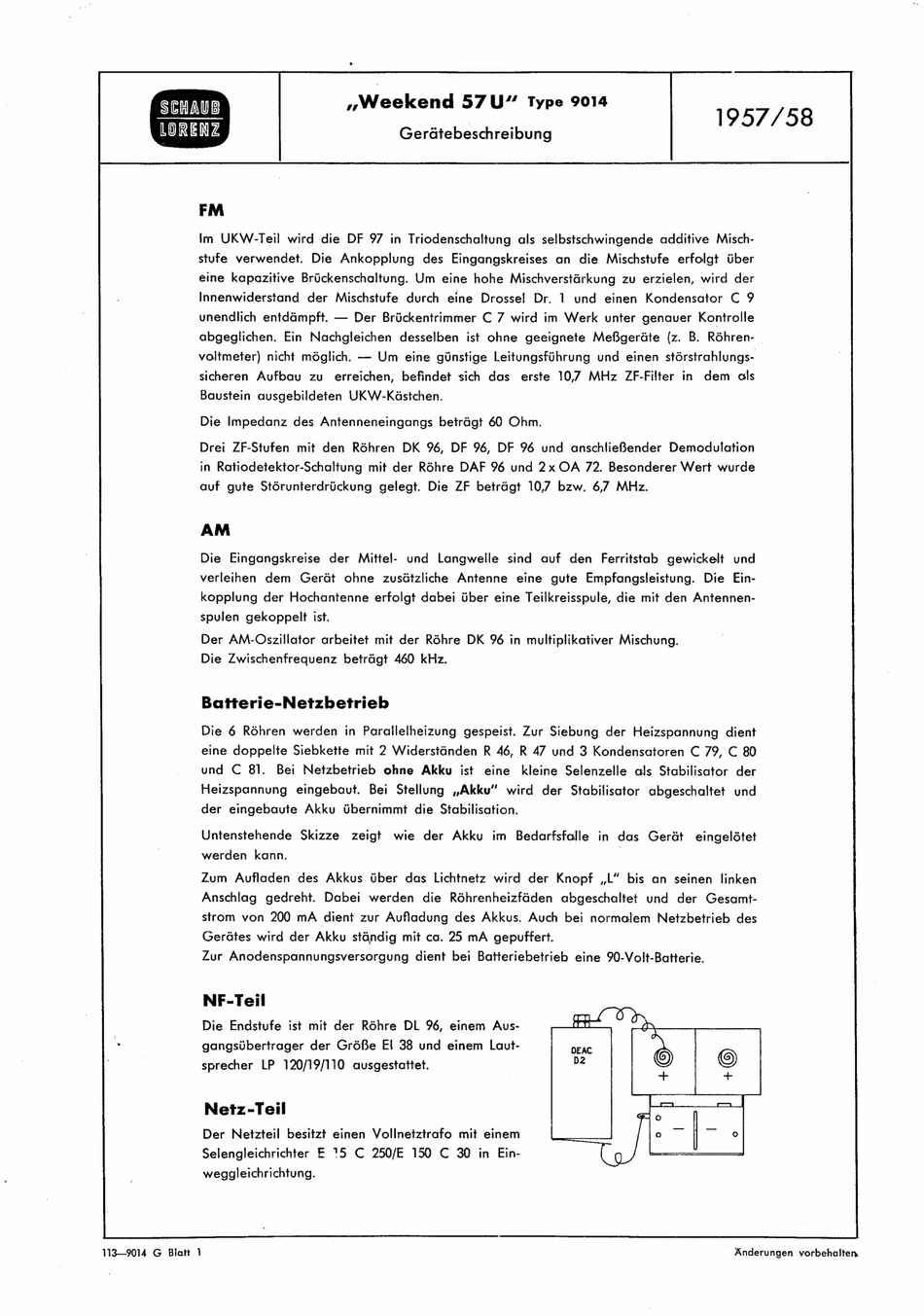

Schaub Lorenz Weekend 57U Gerätebeschreibung

e
FM
Im UKW-Teil wird die DF 97 in Triodenschaltung als selbstschwingende additive Misch-
stufe verwendet. Die Ankopplung des Eingangskreises an die Mischstufe erfolgt Uber
eine kapazitive Brickenschaltung. Um eine hohe Mischverst@rkung zu erzielen, wird der
Innenwiderstand der Mischstufe durch eine Drossel Dr. 1 und einen Kondensator C 9
unendlich entdampft. — Der Brickentrimmer C 7 wird im Werk unter genaver Kontrolle
abgeglichen. Ein Nachgleichen desselben ist ohne geeignete Mefigerdcte {z. B. Rohren-
voltmeter) nicht méglich. — Um eine ginstige Leitungsfihrung und einen stérstrahlungs-
sicheren Aufbau zu_ erreichen, befindet sich das erste 10,7 MHz ZF-Filter in dem als
Baustein ausgebildeten UKW-Kastchen.
Die Impedanz des Antenneneingangs betragt 60 Ohm.
Drei ZF-Stufen mit den Rdhren DK 96, DF 96, DF 96 und anschlieBender Demodulation
in Ratiodetektor-Schaltung mit der R6hre DAF 96 und 2x OA 72. Besonderer Wert wurde
auf gute Stérunterdriickung gelegt. Die ZF betragt 10,7 bzw. 6,7 MHz.
AM
Die Etngangskreise der Mittel- und Langwelle sind auf den Ferritstab gewickelt und
verleihen dem Gerdt ohne zusGtzliche Antenne eine gute Empfangsleistung. Die Ein-
kopplung der Hochantenne erfolgt dabei iber eine Teilkreisspule, die mit den Antennen-
spulen gekoppelt ist.
Der AM-Oszillator arbeitet mit der Réhre DK 96 in multiplikativer Mischung.
Die Zwischenfrequenz betrdgt 460 kHz.
Batterie-Netzbetrieb
Die 6 Réhren werden in Parallelheizung gespeist. Zur Siebung der Heizspannung dient
eine doppelte Siebkette mit 2 Widerstanden R 46, R 47 und 3 Kondensatoren C 79, C 80
und C 81. Bei Netzbetrieb ohne Akku ist eine kleine Selenzelle als Stabilisator der
Heizspannung eingebaut. Bei Stellung ,Akku" wird der Stabilisator abgeschaltet und
der eingebaute Akku tGbernimmt die Stabilisation.
Untenstehende Skizze zeigt wie der Akku im Bedarfsfalle in das Gerdt eingeldtet
werden kann. |
Zum Aufladen des Akkus tber das Lichtnetz wird der Knopf ,L" bis an seinen linken
Anschlag gedreht. Dabei werden die Réhrenheizfaden abgeschaltet und der Gesamt-
strom von 200 mA dient zur Aufladung des Akkus. Auch bei normalem Netzbetrieb des
Gerdtes wird der Akku standig mit ca. 25 mA gepuffert. |
Zur Anodenspannungsversorgung dient bei Batteriebetrieb eine 90-Volt-Batterie.
NF-Teil
Die Endstufe ist mit der Réhre DL 96, einem Aus-
. gangsubertrager der Gréfe El 38 und einem Laut-
sprecher LP 120/19/110 ausgestattet.
Netz-Teil
Der Netzteil besitzt einen Vollnetztrafo mit einem
Selengleichrichter E 15 C 250/E 150 C 30 in Ein-
weggleichrichtung.
113—9014 G Blatt } | Anderungen vorbehalten
