FlySky FS-G11P Schnellstartanleitung
Verwandte Anleitungen für FlySky FS-G11P
Inhaltszusammenfassung für FlySky FS-G11P

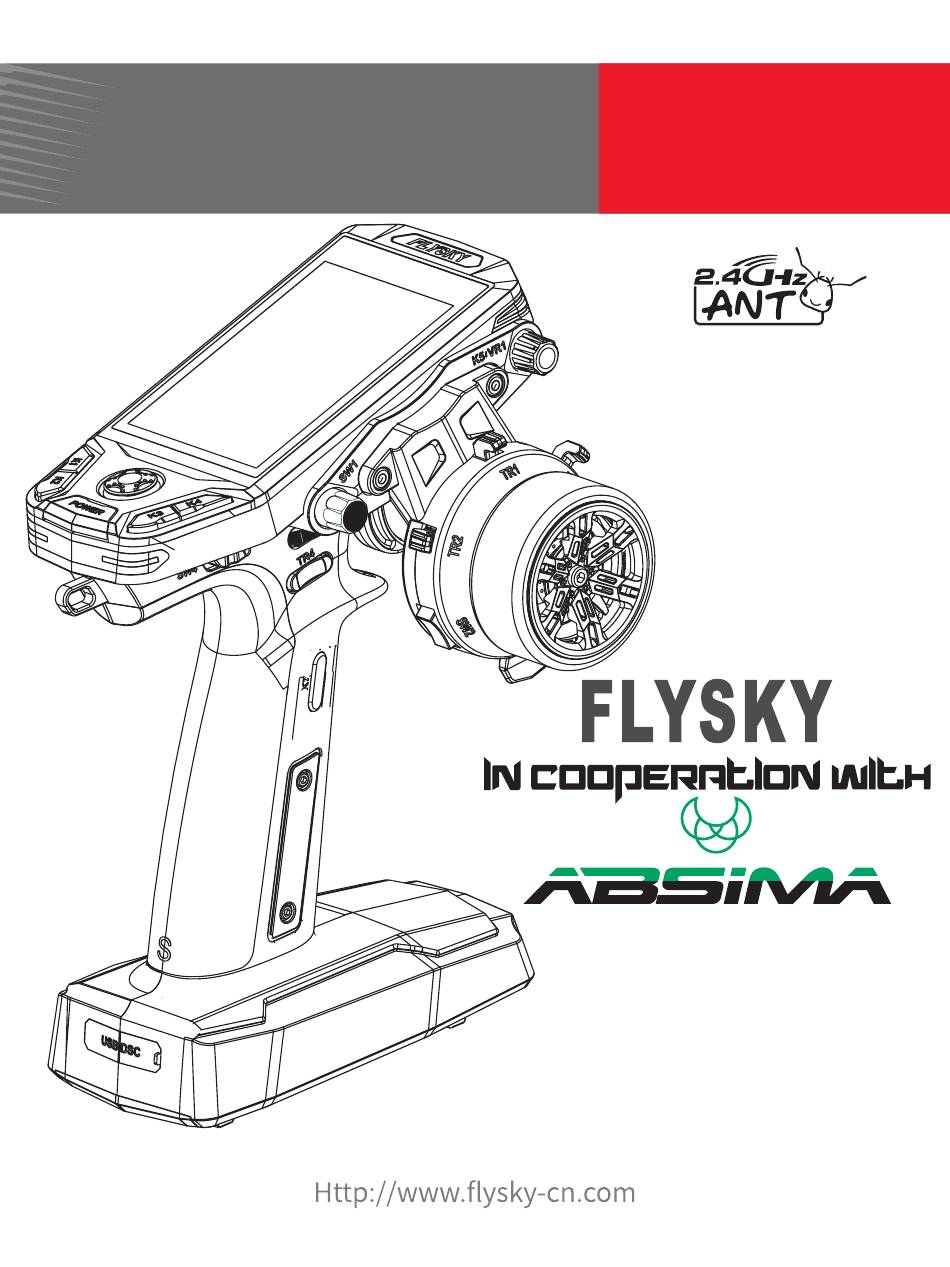

- Seite 1 Schnellstart-Anleitung FS-G11P Quick Start Guide Guide de démarrage rapide www.absima.com info@absima.com Copyright © ���� Flysky Technology Co., Ltd.
- Seite 2 Vielen Dank, dass Sie die Produkte von Flysky gekauft haben! Wenn Sie mehr über unsere Produkte zu erfahren möchten, besuchen Sie unsere Website unter www.flysky-cn.com. Sollten Probleme auftauchen, lesen Sie bitte zuerst in der Bedienungsanleitung nach. Wenn das Problem nicht gelöst werden kann, wenden Sie sich bitte direkt an Ihren Händler vor Ort.
- Seite 3 oder unmittelbar nach der Benutzung Hitze entwickeln kann. Das Triebwerk oder der Motor können sehr heiß sein und schwere Verbrennungen verursachen. - Die falsche Verwendung dieses Produkts kann zu schweren Verletzungen oder zum Tod führen. Um Ihre Sicherheit und die Ihrer Ausrüstung zu gewährleisten, lesen Sie dieses Handbuch und befolgen Sie die Anweisungen sorgfältig.
- Seite 4 Transmitter Overview K5 Knopf / VR1 Knopf TR3 Trimmen Lenkrad (CH1) Display TR1 Trimmen TR2 Trimmen SW1 Knopf Fünf-Wege-Schalter, (Menü Navigationstaste K1 Knopf K4 Knopf K2 Knopf K3 Knopf POWER-Taste (Einschalttaste, lang drücken/ Return-Taste, kurz drücken)
- Seite 5 Umgebungsbeleuchtung Umgebungsbeleuchtung Befestigungsloch für Handy-Halterung SW4 3-Stellungsschalter SW3 3-Positionsschalte VR2 3-Gang-Wahlrad TR4- K6 Kippschalter Feineinstellungsknopf SW2 Drei- K7 Knopf Positionen-Schalter Videospiel-Controller Batteriefach JST-Schnittstelle Symmetrischer Ladeanschluss (2.54mm*3P）...
- Seite 6 ein Griff SD-Kartensteckplatz Gaspedalabzug (CH2) Einstellen der Loch für Abzugsgröße Schlüsselband Einstellen der Abzugsspannung Hand Gel Einstellen der Einstellen des Handrad-Dichtigkeit Weges der gesamten USB-Typ-C Auslösestruktur -Anschluss Einstellbarer Drehhub des Handrads 3,5-mm-Audioanschluss (DSC)
-
Seite 7: Basic Operations
Basic Operations Einsetzen der Batterie 18650 Gehen Sie wie folgt vor, um die 18650er-Batterie zu installieren: �. Öffnen Sie das BatteriefachAbdeckung wie abgebildet. 2. Legen Sie 2 Batterien in das Fach ein. Vergewissern Sie sich dass die Batterien richtig eingelegt sind entsprechend der Polarität auf der Batterie markiert sind 3. -
Seite 8: Fünf-Wege-Schalter (Menü-Navigationstaste) Und Power- Taste(Power/Return-Taste)
Schließen Sie ein Ende des USB-Typ-C-Kabels an die Stromquelle und das andere Ende an den USB-Typ-C-Anschluss des Senders. Bitte verwenden Sie das Standard-Ladekabel des Senders zum aufzuladen. Eine unsachgemäße Verwendung kann den Akku beschädigen und und seine Lebensdauer beeinträchtigen. Fünf-Wege-Schalter (Menü-Navigationstaste) und POWER- Taste(Power/Return-Taste) Die Funktionen des Fünf-Wege-Schalters (Menünavigationstaste) und der POWER-Taste (Power/Return-Taste) werden im Folgenden beschrieben. -
Seite 9: Einschalten
um Funktionspunkte auszuwählen; drücken Sie kurz die mittlere Taste, um die ausgewählte Funktion zu aktivieren. Im Funktionsmenü: Drücken Sie kurz die Tasten Auf, Ab, Links und Rechts um Funktionen auszuwählen; drücken Sie kurz die mittlere Taste zum Bestätigen; drücken Sie lange auf die mittlere Taste, um alle Funktionsdaten auf der aktuellen Seite auf die Standardwerte zurückzusetzen. - Seite 10 Stromversorgung trennen, bevor Sie den Sender ausschalten. Andernfalls kann es zu einem Verlust der Kontrolle kommen. Eine unangemessene Einstellung der Failsafe-Funktion kann zu Unfällen führen. Die LED dieses Senders umfasst die oberen und die unteren Umgebungslichter. Obere Umgebungslichter: Stellen Sie die Farben und Helligkeitsstufen der oberen Umgebung- slichter ein.
- Seite 11 Untere Umgebungslichter Stellen Sie die Farben und Helligkeitsstufen der unteren Umgebungsbe- leuchtung ein. Die Funktionen und Einstellungen sind dieselben wie bei den oberen Umgebungslichtern, siehe Beschreibung der oberen Umgebungslichter. Stick Kalibration Verwenden Sie diese Funktion, um die mechanische Abweichung des Gashebels, des Lenkrads und des VR2 3-Positionen-Einstellrads zu korrigieren, z.B.
- Seite 12 Nicht eingestellt: Der Failsafe-Wert wurde nicht eingestellt, und es erfolgt keine Ausgabe im Falle einer Außer-Kontrolle. Kein Ausgang: Es gibt keinen Ausgang für den i-BUS/PPM/PWM-Kanal. Mit Ausgang: Der i-BUS/PPM/PWM-Kanal gibt jeweils den eingestellten Wert aus. Sie können für jeden Kanal einen Wert von 1 bis 11 einstellen. Standardmäßig ist dieser Wert der Messwert des aktuellen Kanalaus- gangswertes.
- Seite 13 Binding Der Sender und der Empfänger wurden vor der Auslieferung gebunden. Wenn Sie andere Empfänger verwenden möchten, führen Sie die folgenden Schritte aus, um den Sender und den Empfänger zu binden. Der Sender unterstützt sowohl ANT 2 Way und ANT 1 Way Bindung, und ANT 2 Way Bindung ist die Standardeinstellung.
-
Seite 14: Firmware Update
Firmware aktualisiert wird. Diese Firmware kann auf die folgenden zwei Arten aktualisiert werden. - Die Firmware dieses Senders kann über den Flysky Assistant aktualisiert werden (Die Firmware des Flysky Assistant ist verfügbar auf der offiziellen Website von Flysky www.flysky-cn.com). -
Seite 15: Empfängern Firmware Update
Empfängern Firmware Update Das Firmware-Update des FS-R11P-Empfängers sollte über FlySkyAssis- tant durchgeführt werden (wird nur von Version 3.0 und höher unterstützt, FlySkyAssistant Firmware kann von der offiziellen Website www.flysky-cn.com bezogen werden). Die Firmware des Empfängers kann auf die folgenden zwei Arten aktualisiert werden: Modus I: Nach dem Binden zwischen dem Sender und dem Empfänger (die LED des Empfängers leuchtet), verbinden Sie den Sender mit dem... -
Seite 16: Spezifikationen
Spezifikationen • Produktmodel: FS-G11P • Passende Empfänger: FS-R11P(mit ANT Protokoll) • Kompatibele RC Modelle: Cars und Boote • Kanäle: 11 • RF: 2.4GHz ISM • Maximum Power: < 20dBm (e.i.r.p.) (EU: • RF Protokol: ANT • Auflösung: 4096 • Datenübertragung: USB Type-C, 3.5mm Audio Jack(DSC), SD Slot •... -
Seite 17: Fcc Compliance Statement
Empfänger angeschlossen ist. dem der Empfänger angeschlossen ist. Wenden Sie sich an ihren Händler, um Hilfe zu erhalten. EU DoC Declaration Hereby, [ShenZhen FLYSKY Technology Co., Ltd.] declares that the radio equipment type [FS-G11P]is in compliance with Directive 2014/53/EU. -
Seite 18: Umweltverträgliche Entsorgung
Der vollständige Text der EU-Verordnung ist unter folgender Internetadresse abrufbar: www.flyskytech.com/info_detail/10.html Umweltverträgliche Entsorgung Elektroaltgeräte dürfen nicht mit dem Restmüll entsorgt werden Restmüll entsorgt werden, sondern sind getrennt zu entsorgen. Die Entsorgung über die kommunalen Sammelstelle durch Privatpersonen ist kostenlos. Der Besitzer von Altgeräten ist dafür verantwortlich, die Geräte zu diesen oder ähnlichen Sammelstellen... - Seite 19 Dieser Sender darf nicht in Verbindung mit einer anderen Antenne oder einer anderen Antenne oder einem anderen Sender betrieben werden. Das tragbare Gerät ist so konstruiert, dass es die Anforderungen für die Belastung durch für Funkwellen zu erfüllen, die vom Markt der Europäischen Union (Frankreich) festgelegt wurden.
- Seite 20 2. Der maximale SAR-Wert beträgt 1,509 W/kg, wenn das Telefon 0 mm in der Nähe des Benutzers verwendet wird. VORSICHT -Ersatz eines Akkus mit einem falschen Typ, der eine Schutzvorrichtung außer Kraft setzen kann (z. B. bei einigen Lithium-Akkutypen); -Einwerfen eines Akkus ins Feuer oder in einen heißen Ofen oder mechanisches Zerquetschen oder Zerschneiden einer Batterie, was zu einer Explosion führen kann;...
-
Seite 21: Zertifikation
Zertifikation Garantiebestimmungen Mit dem Erwerb und Gebrauch Ihres Absima Produkts erklären Sie sich mit den Garantiebestimmungen der Absima GmbH einverstanden. Die Garantie bezieht sich nur auf bereits beim Kauf des Produktes vorhandene Material- und/oder Funktionsmängel. Von der Garantie ausgeschlossen sind: •... -
Seite 22: Konformitätserklärung
Konformitätserklärung Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinie befindet. Die Konformitätserklärung kann unter http://absima.com/index.php/downloads/erklaerungen/ eingesehen werden oder unter Absima GmbH ‒ Gibitzenhofstraße 127a/RG ‒ 90443 Nürnberg angefordert werden.
