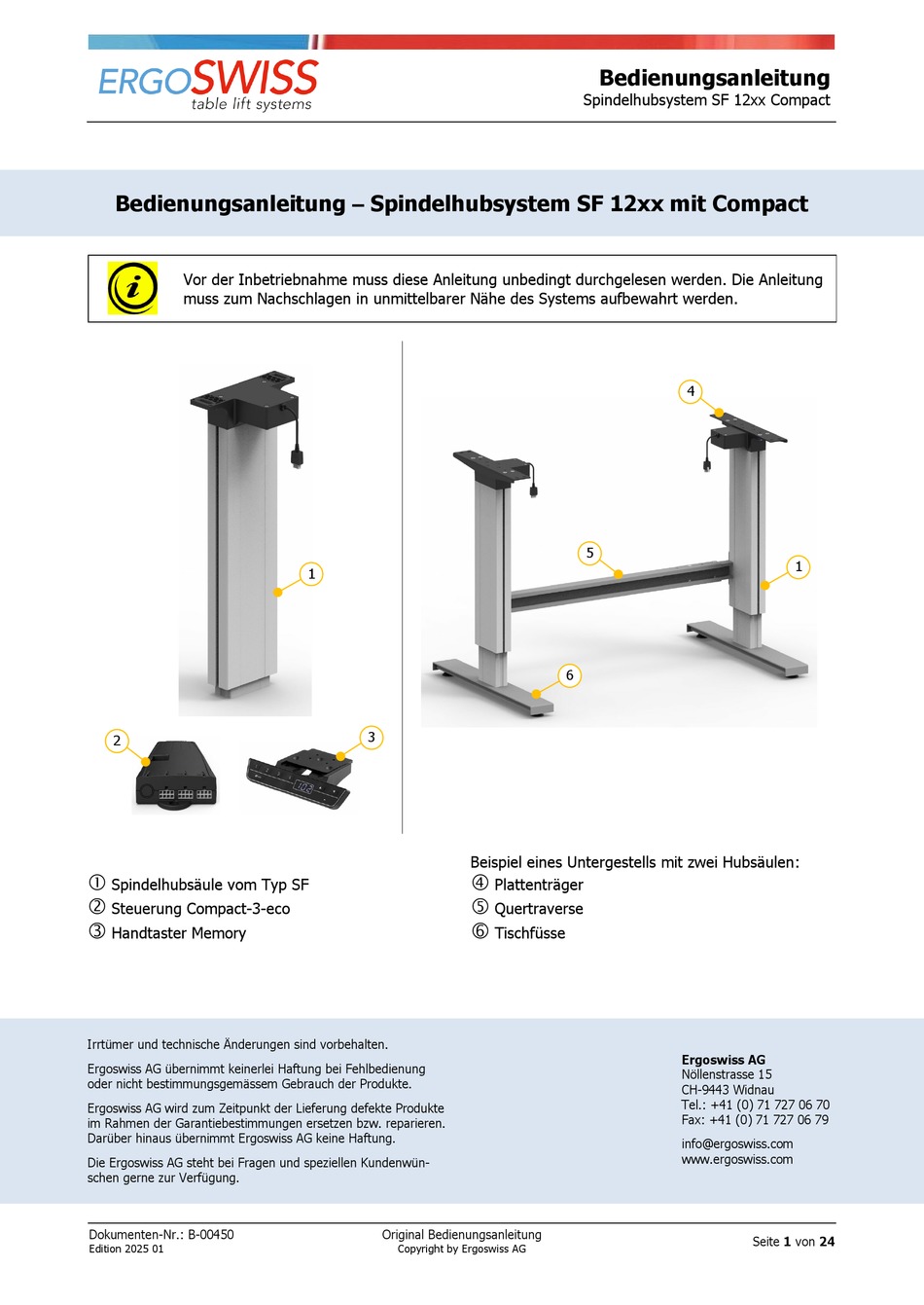

Bedienungsanleitung – Spindelhubsystem SF 12xx mit Compact
Vor der Inbetriebnahme muss diese Anleitung unbedingt durchgelesen werden. Die Anleitung
muss zum Nachschlagen in unmittelbarer Nähe des Systems aufbewahrt werden.
2
Spindelhubsäule vom Typ SF
Steuerung Compact-3-eco
Handtaster Memory
Irrtümer und technische Änderungen sind vorbehalten.
Ergoswiss AG übernimmt keinerlei Haftung bei Fehlbedienung
oder nicht bestimmungsgemässem Gebrauch der Produkte.
Ergoswiss AG wird zum Zeitpunkt der Lieferung defekte Produkte
im Rahmen der Garantiebestimmungen ersetzen bzw. reparieren.
Darüber hinaus übernimmt Ergoswiss AG keine Haftung.
Die Ergoswiss AG steht bei Fragen und speziellen Kundenwün-
schen gerne zur Verfügung.
Dokumenten-Nr.: B-00450
Edition 2025 01
1
3
Beispiel eines Untergestells mit zwei Hubsäulen:
Original Bedienungsanleitung
Copyright by Ergoswiss AG
Bedienungsanleitung
Spindelhubsystem SF 12xx Compact
5
6
Plattenträger
Quertraverse
Tischfüsse
4
1
Ergoswiss AG
Nöllenstrasse 15
CH-9443 Widnau
Tel.: +41 (0) 71 727 06 70
Fax: +41 (0) 71 727 06 79
info@ergoswiss.com
www.ergoswiss.com
Seite 1 von 24
