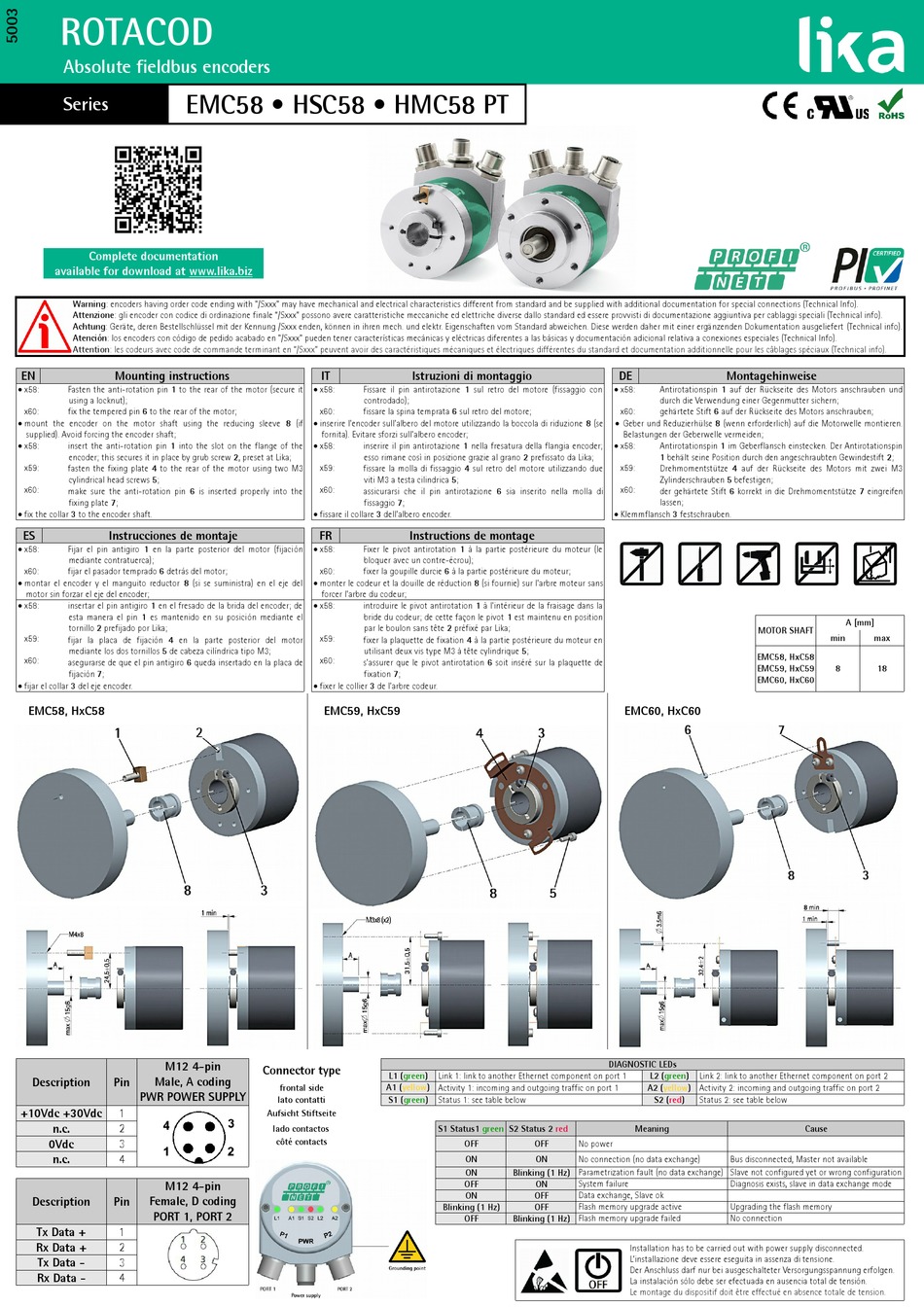

Lika ROTACOD HMC58 PT Serie Montagehinweise

ROTACOD
Absolute fieldbus encoders
EMC58 • HSC58 • HMC58 PT
Series
Complete documentation
available for download at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
 x58: Fasten the anti-rotation pin 1 to the rear of the motor (secure it
using a locknut);
x60: fix the tempered pin 6 to the rear of the motor;
 mount the encoder on the motor shaft using the reducing sleeve 8 (if
supplied). Avoid forcing the encoder shaft;
 x58: insert the anti-rotation pin 1 into the slot on the flange of the
encoder; this secures it in place by grub screw 2, preset at Lika;
x59: fasten the fixing plate 4 to the rear of the motor using two M3
cylindrical head screws 5;
x60:
make sure the anti-rotation pin 6 is inserted properly into the
fixing plate 7;
 fix the collar 3 to the encoder shaft.
ES Instrucciones de montaje
 x58: Fijar el pin antigiro 1 en la parte posterior del motor (fijación
mediante contratuerca);
x60: fijar el pasador temprado 6 detrás del motor;
 montar el encoder y el manguito reductor 8 (si se suministra) en el eje del
motor sin forzar el eje del encoder;
 x58: insertar el pin antigiro 1 en el fresado de la brida del encoder; de
esta manera el pin 1 es mantenido en su posición mediante el
tornillo 2 prefijado por Lika;
x59: fijar la placa de fijación 4 en la parte posterior del motor
mediante los dos tornillos 5 de cabeza cilíndrica tipo M3;
x60:
asegurarse de que el pin antigiro 6 queda insertado en la placa de
fijación 7;
 fijar el collar 3 del eje encoder.
EMC58, HxC58
M12 4-pin
Description Pin Male, A coding
PWR POWER SUPPLY
+10Vdc +30Vdc
1
n.c. 2
0Vdc 3
n.c. 4
M12 4-pin
Description Pin Female, D coding
PORT 1, PORT 2
Tx Data +
1
Rx Data + 2
Tx Data - 3
Rx Data - 4
IT Istruzioni di montaggio
 x58: Fissare il pin antirotazione 1 sul retro del motore (fissaggio con
controdado);
x60: fissare la spina temprata 6 sul retro del motore;
 inserire l'encoder sull'albero del motore utilizzando la boccola di riduzione 8 (se
fornita). Evitare sforzi sull'albero encoder;
 x58: inserire il pin antirotazione 1 nella fresatura della flangia encoder;
esso rimane così in posizione grazie al grano 2 prefissato da Lika;
x59: fissare la molla di fissaggio 4 sul retro del motore utilizzando due
viti M3 a testa cilindrica 5;
x60:
assicurarsi che il pin antirotazione 6 sia inserito nella molla di
fissaggio 7;
 fissare il collare 3 dell'albero encoder.
FR Instructions de montage
 x58: Fixer le pivot antirotation 1 à la partie postérieure du moteur (le
bloquer avec un contre-écrou);
x60: fixer la goupille durcie 6 à la partie postérieure du moteur;
 monter le codeur et la douille de réduction 8 (si fournie) sur l'arbre moteur sans
forcer l'arbre du codeur;
 x58: introduire le pivot antirotation 1 à l'intérieur de la fraisage dans la
bride du codeur; de cette façon le pivot 1 est maintenu en position
par le boulon sans tête 2 préfixé par Lika;
x59: fixer la plaquette de fixation 4 à la partie postérieure du moteur en
utilisant deux vis type M3 à tête cylindrique 5;
x60:
s'assurer que le pivot antirotation 6 soit inséré sur la plaquette de
fixation 7;
 fixer le collier 3 de l'arbre codeur.
EMC59, HxC59
Connector type
L1 (green)
frontal side A1 (yellow) Activity 1: incoming and outgoing traffic on port 1
lato contatti S1 (green)
Aufsicht Stiftseite
lado contactos
côté contacts
DIAGNOSTIC LEDs
Link 1: link to another Ethernet component on port 1
Status 1: see table below
S1 Status1 green S2 Status 2 red
OFF OFF
No power
ON ON
No connection (no data exchange)
ON Blinking (1 Hz) Parametrization fault (no data exchange) Slave not configured yet or wrong configuration
OFF ON System failure
ON OFF Data exchange, Slave ok
Blinking (1 Hz) OFF
Flash memory upgrade active
OFF Blinking (1 Hz) Flash memory upgrade failed
DE Montagehinweise
 x58: Antirotationspin 1 auf der Rückseite des Motors anschrauben und
durch die Verwendung einer Gegenmutter sichern;
x60: gehärtete Stift 6 auf der Rückseite des Motors anschrauben;
 Geber und Reduzierhülse 8 (wenn erforderlich) auf die Motorwelle montieren.
Belastungen der Geberwelle vermeiden;
 x58: Antirotationspin 1 im Geberflansch einstecken. Der Antirotationspin
1 behält seine Position durch den angeschraubten Gewindestift 2;
x59: Drehmomentstütze 4 auf der Rückseite des Motors mit zwei M3
Zylinderschrauben 5 befestigen;
x60:
der gehärtete Stift 6 korrekt in die Drehmomentstütze 7 eingreifen
lassen;
 Klemmflansch 3 festschrauben.
MOTOR SHAFT
EMC58, HxC58
EMC59, HxC59
EMC60, HxC60
EMC60, HxC60
L2 (green) Link 2: link to another Ethernet component on port 2
A2 (yellow) Activity 2: incoming and outgoing traffic on port 2
S2 (red)
Status 2: see table below
Meaning
Bus disconnected, Master not available
Diagnosis exists, slave in data exchange mode
Upgrading the flash memory
No connection
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.
A [mm]
min max
8 18
Cause
