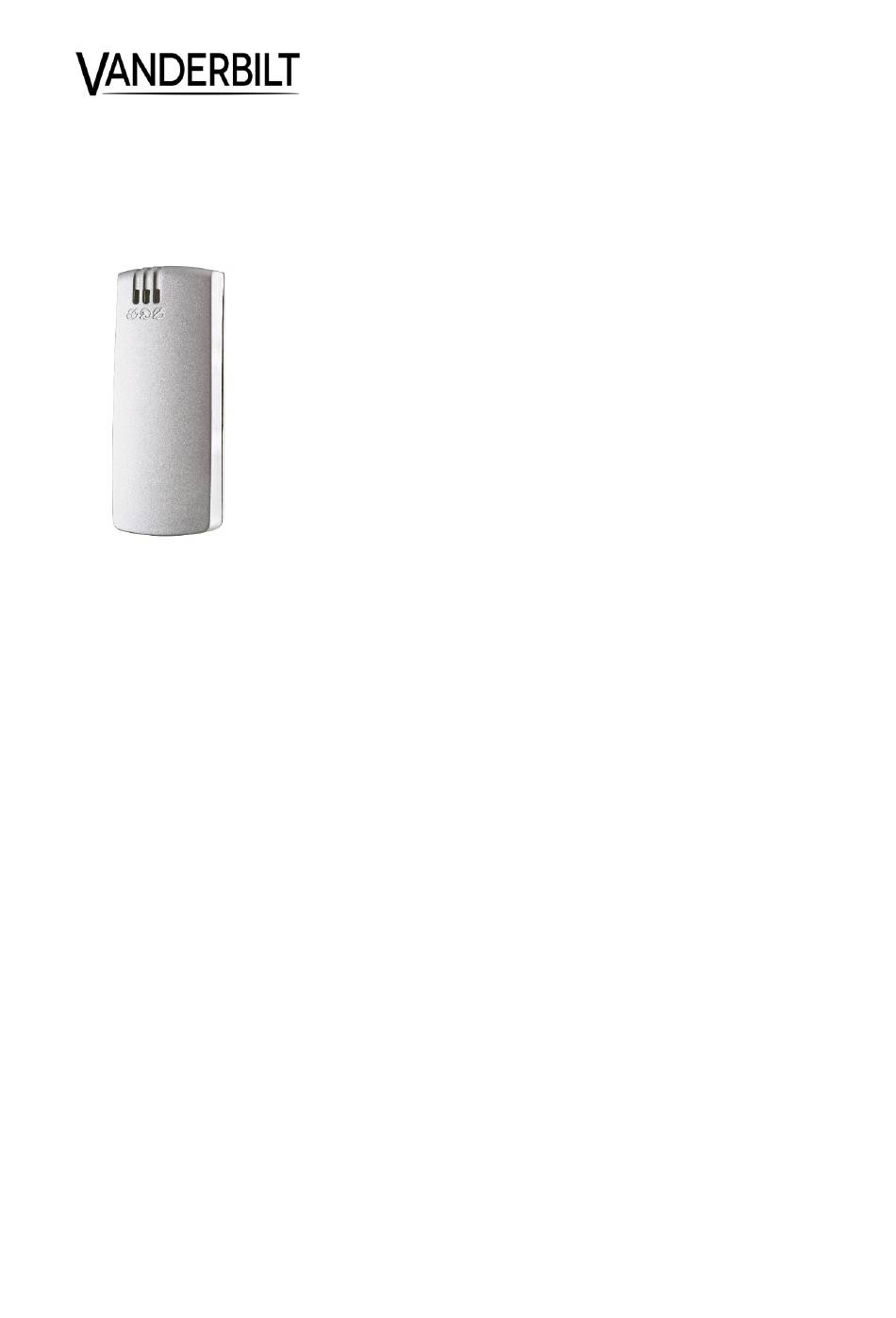

- Seite 1 Ausweisleser ARS6311-RX Installationsanleitung Vanderbilt International (IRL) Ltd.
- Seite 2 Data and design subject to change without notice. / Supply subject to availability. © 2016 Copyright by Vanderbilt International (IRL) Ltd Wir behalten uns alle Rechte an diesem Dokument und an dem in ihm dargestellten Gegenstand vor. Der Empfänger erkennt diese Rechte an und wird dieses Dokument nicht ohne unsere vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten zugänglich machen oder...
-
Seite 3: Inhaltsverzeichnis
Contents Sicherheitsvorschriften und Warnhinweise ......... 5 Zulassung ....................5 Technische Daten ................... 6 Bestellinformationen................6 Lieferumfang ARS6311-RX ..............6 Allgemeines ..................... 7 Vorgesehene Funktionsweise .............. 7 Eigenschaften ..................8 ONLINE-Betrieb ................... 8 Stand-alone Betrieb ................9 4.4.1 Benutzer ....................9 4.4.2... - Seite 4 Vanderbilt International (IRL) Ltd. 11.2015 05.2016...
-
Seite 5: Sicherheitsvorschriften Und Warnhinweise
Netz getrennt und spannungslos ist. Bei Arbeiten am geöffneten Gerät ist zu beachten, dass evtl. Spannung führende Teile freiliegen. Zulassung Bei einer der Anleitung entsprechenden Nutzung erfüllt dieses Funksystem die grundlegenden Anforderungen von Artikel 3 sowie die weiteren zutreffenden Bestimmungen der R&TTE-Direktive 99/4/EG Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 6: Technische Daten
Bei ISO-Karten bis zu 12 cm (je nach Karte) Proximity-Karten Miro 125 kHz (EM4100/4102-kompatibel) – CerPass / SiPass – Kabellänge Max. 150 m zwischen ARS6311-RX und ACS6311 Temperaturbereich -25 °C bis +60 °C Relative Luftfeuchtigkeit 10 bis 95 % (nicht kondensierend). Schutzart IP 65... -
Seite 7: Allgemeines
Türöffners in den sicheren Bereich zu verlegen und bietet so eine höhere Sicherheit. HINWEIS Ein für den Stand-alone-Betrieb konfigurierter ARS6311-RX kann auch gemeinsam mit einem weiteren ARS6311-RX eingesetzt werden, so dass eine Türsteuerung in beide Richtungen (Eingang und Ausgang) möglich ist. Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 8: Eigenschaften
Kommunikation mit I/O-Board ACS6311 ONLINE-Betrieb Der werkseitige ARS6311-RX ist für den ONLINE-Modus vorkonfiguriert und auf Clock/Data eingestellt. Für den ONLINE-Betrieb ist keine weitere Programmierung erforderlich. Die Installation wird in Kapitel 5 näher erläutert. Angaben zur Änderung der Schnittstelle finden Sie in Kapitel 6.1. -
Seite 9: Stand-Alone Betrieb
Stand-alone Betrieb 4.4.1 Benutzer Im Stand-alone Betrieb können am ARS6311-RX bis zu 120 Benutzer mit Karten und ID-Nummern (000–119) angelegt werden. Dabei lässt sich eine Karte immer nur einem Benutzer zuordnen. Die Identifizierung der Nutzer erfolgt über die Auswertung der jeweils vorgehaltenen Ausweiskarte. -
Seite 10: Scharf- Und Unscharf-Modus
Allgemeines 4.4.2 SCHARF- und UNSCHARF-Modus Im Stand-alone-Betrieb kann sich der ARS6311-RX in einem von zwei Betriebszuständen befinden: SCHARF oder UNSCHARF. Der jeweilige Modus wird von der zweifarbigen LED STATUS des Lesers angezeigt: Im scharf geschalteten Zustand leuchtet sie rot, im unscharf geschalteten Zustand grün. Der SCHARF-Modus kann zusätzlich über die Ausgangsleitung übertragen werden... -
Seite 11: Öffnen Einer Tür
Karte öffnen. 4.4.4 Öffnen einer Tür Um eine Tür zu öffnen, muss der Benutzer dem ARS6311-RX seine Karte präsentieren. Daraufhin leuchtet die LED SYSTEM (orange) am Leser kurz auf und es ertönt ein kurzer Bestätigungston. Sobald der Benutzer identifiziert ist, löst der Leser die Türverriegelung für eine vorgegebene Zeitspanne (siehe Kapitel... -
Seite 12: Alarme
Allgemeines 4.4.5 Alarme Der ARS6311-RX kann die folgenden Alarmtypen erkennen und anzeigen: Tür aufgebrochen, Voralarm und Tür zu lange offen (Tür gehalten). Die Alarmausgabe erfolgt über die spezielle Alarm-Ausgangsleitung sowie optional über den internen Summer (wenn im Konfigurationscode der Installationstabelle in der Option Türalarmausgabe über internen Summer markiert ist, siehe Kapitel... -
Seite 13: Akustische Und Optische Signale
Es ist ein Problem aufgetreten (Speicherinhalt — — Konstant beschädigt oder Master/Installer-Karte nicht programmiert). HINWEIS Wenn der ARS6311-RX gemeinsam mit einem zweiten ARS6311-RX betrieben wird (für eine Überwachung der Tür in beide Richtungen), werden die LED-Anzeigen des zweiten Lesers synchronisiert. Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 14: Installation
Installation Installation Der ARS6311-RX sollte in der Nähe der zu überwachenden Tür befestigt werden. Falls Sie zusätzlich ein ACS6311 verwenden, muss dieses im sicheren Bereich montiert werden. Unterbrechen Sie vor dem Auflegen der Leitungen die Stromversorgung. Bringen Sie zwischen dem Leser und dem Tragwerk einen mindestens 10 mm dicken, nicht-metallischen Abstandshalter an (z.B. -
Seite 15: Öffnen Des Gehäuses
Installation Öffnen des Gehäuses Abb. 1 Öffnen des Gehäuses Montage Abb. 2 Montagerichtung Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 16: Anschluss Des Lesers
Zutrittskontrollanlage (ACU). HINWEIS Wenn die Anzahl der verfügbaren Bits im ausgewählten Datenübertragungsformat für einen Kartencode nicht ausreicht, liest der ARS6311-RX bei der Übertragung die Bits mit der höchsten Wertigkeit aus. Bei Verwendung des Wiegand-Formats leuchtet die zweifarbige LED STATUS kontinuierlich rot und die LED SYSTEM leuchtet bei jedem Einlesen einer Karte kurz auf. -
Seite 17: Magstripe-Format
(siehe vorhergehenden Abschnitt). Im Magstripe-Format überträgt der ARS6311-RX die Seriennummer der Karte. „ONLINE-Modus Magstripe“ ist die Defaulteinstellung des ARS6311-RX. Der ARS6311-RX kann also z.B. direkt an ein SiPass RIM, wie in Abbildung 4 beschrieben, angeschlossen werden. (SiPass integrated Leser technologie „Siemens Clk/Data“.) 5.3.4... -
Seite 18: Programmierung
Programmierung Programmierung Vor der Nutzung des ARS6311-RX muss der Leser für den entsprechenden Betriebsmodus konfiguriert werden. Wird das Gerät im ONLINE-Modus betrieben, ist keine weitere Programmierung erforderlich. Für den Stand-alone-Betrieb (OFFLINE) muss ein Installateur zwei Karten, eine als Master- und eine als Installer-Karte, definieren und dann im Installateur-Programmiermodus alle für... -
Seite 19: Einstellen Des Leser -Betriebsmodus
Die Programmierung ist nur an einem AR6311-RX möglich. Dies gilt sowohl für den Benutzer- als auch den Installateur-Programmiermodus. Einstellen des Leser -Betriebsmodus Für den ARS6311-RX stehen zwei Betriebsmodi zur Verfügung: ONLINE (Leser) und OFFLINE (Stand-alone-Betrieb). Diese Betriebsarten lassen sich durch verschiedene andere Optionen näher bestimmen. -
Seite 20: Fehlerbehebung
Programmierung Die Konfiguration des Betriebsmodus des ARS6311-RX geschieht in den folgenden Schritten: Wichtig! Wählen Sie den Code für den gewünschten Modus aus, bevor Sie mit der Konfiguration beginnen (Siehe obige Tabelle). Schalten Sie das Gerät aus. Lösen Sie alle Verbindungen der DATA- (braun) und IN1-Leitungen (gelb). -
Seite 21: Definition Master- Und Installer-Karten - Speicherrückstellung
Definition Master- und Installer-Karten – Speicherrückstellung Bei einem Reset (Speicherrückstellung) werden alle Karten einschließlich der Master- und Installer-Karten aus dem Speicher des ARS6311-RX gelöscht. Der Leser wird auf die Fabrikeinstellungen zurückgesetzt. Eine Speicherrückstellung ist nur erforderlich, wenn das Gerät für den Stand-alone-Betrieb konfiguriert wurde. -
Seite 22: Installer-Programmiermodus
Betriebsmodus (SCHARF bzw. UNSCHARF) zurück, den er vor der Programmierung hatte. HINWEIS Wie bereits erwähnt erfolgt die Programmierung des ARS6311-RX durch das mehrmalige Einlesen einer gültigen Programmierkarte. Für die Programmierung der Stellen C1 bis C11 ist eine Installer- Karte erforderlich. -
Seite 23: Konfiguration Der Beispieleinstellungen
Installateur-Programmiermodus automatisch und kehrt in den Betriebsmodus (SCHARF bzw. UNSCHARF) zurück, den er vor der Programmierung innehatte. HINWEIS Der Installateur-Programmiermodus kann nur aufgerufen werden, wenn der Leser vorher für den Stand-alone Betrieb konfiguriert wurde. Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 24: Übersicht Über Die Parameter Im Installateur-Modus
Wurde der „Türrückmeldekontakt“ und die „Türalarmausgabe“ aktiviert, wird am Ausweisleser ein akustisches Alarmsignal ausgegeben falls die Türe unberechtigt geöffnet wird. Um den Summer am Leser nach einem Türalarm wieder zu deaktivieren, ist die Türe zu schließen und mit einer berechtigten Karte zu buchen. Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 25: Benutzer-Programmiermodus
ID und löscht ihn. Anschließend kann diese Kennnummer für einen neuen Benutzer verwendet werden. Benutzer-Programmiermodus Sobald der Benutzer-Programmiermodus beendet wird, kehrt der verlassen Leser in den Betriebsmodus (SCHARF bzw. UNSCHARF) zurück, den er vor der Programmierung hatte. Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 26: Programmierbeispiele
Die Befehlseingabe ist jetzt abgeschlossen. Der Leser löscht den Benutzer mit der Kennnummer (ID-Nummer) 045 aus dem Speicher. Er verbleibt aber noch immer im Benutzer- Programmiermodus, so dass Sie den nächsten Programmierbefehl eingeben oder den Programmiermodus verlassen können. Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 27: Anhang
Anhang Anhang Abmessungen Abb. 5 Abmessungen Kontakt Leiterplatte (vollständig vergossen) Kabellänge 400 mm LED STATUS (SCHARF/UNSCHARF-Modus) LED OPEN LED SYSTEM Vanderbilt International (IRL) Ltd. 05.2016... -
Seite 28: Anschaltbeispiel
Das ACS6311 besitzt drei LEDs: POWER, REL1 und REL2. Die LED POWER ist stetig an, wenn das Modul eine Kommunikationsverbindung mit einer Peripherie (ARS6311-RX) hat, oder es blinkt, wenn Kommunikation gestört ist. Die LED REL1/REL2 ist beleuchtet, wenn das zugehörige Relais ausgelöst wird. -
Seite 29: Wartung Und Pflege
Anhang Wartung und Pflege Senden Sie defekte Module bitte zum nächsten Vanderbilt-Büro damit sie an das Servicezentrum weitergeleitet werden. Entsorgung Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. -
Seite 30: Benutzerliste
Anhang Benutzerliste Anlagenname: Standort des Lesers: ID-Nummer Kartennummer Benutzername Master Installer Vanderbilt International (IRL) Ltd. 05.2016... - Seite 31 Anhang Benutzerliste Anlagenname: Standort des Lesers: ID-Nummer Kartennummer Benutzername Vanderbilt International (IRL) Ltd. 05.2016...
- Seite 32 Issued by Vanderbilt International (IRL) Ltd. Clonshaugh Business and Technology Park Clonshaugh Dublin 17 Ireland © 2015 Copyright Vanderbilt International (IRL) Ltd Liefermöglichkeiten und technische Änderungen vorbehalten. www.vanderbiltindustries.com Document no. A24205-A335-A291 Edition 05.2016...
