Baumann+Trapp SHR100-2 Montage- Und Wartungsanleitung
Art.Nr. 3246304
Montage- und
Wartungsanleitung
erstellt: 2021
Spielhaus Robinchen mit Terrasse
Aus unbehandelter Robinie entsplintet und geschliffen.
Artikelnummer SHR100-2

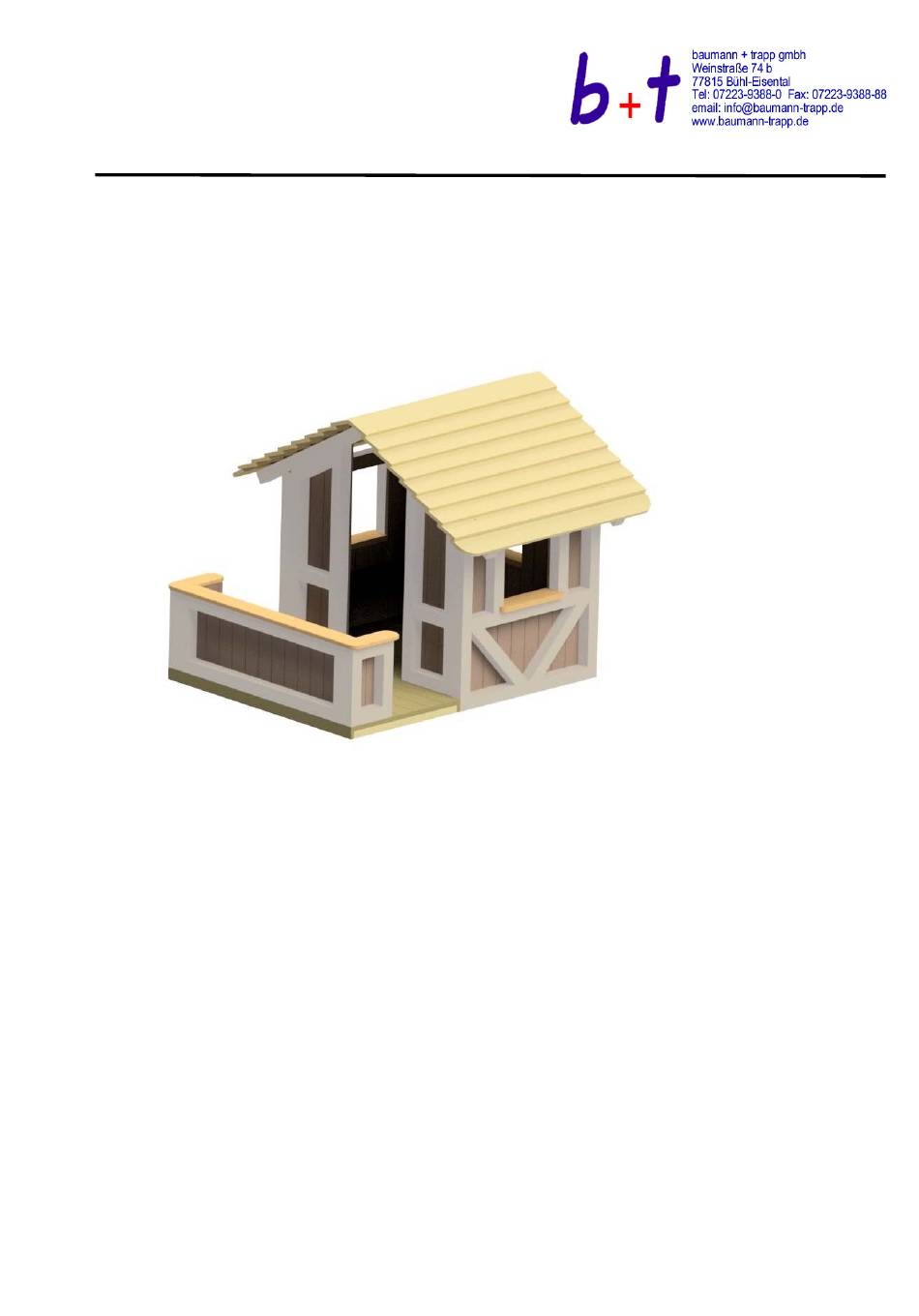

Die Abbildung zeigt das Spielhaus Robinchen, Artikel SHR100-2 als 3D-Grafik
Diese Unterlagen gehören zum Spielgerät und sind deshalb gut aufzubewahren.
Betreiber der Anlage: __________________________________________________
Standort der Anlage: __________________________________________________
Inhaltsverzeichnis
Inhaltszusammenfassung für Baumann+Trapp SHR100-2
- Seite 1 Spielhaus Robinchen mit Terrasse Aus unbehandelter Robinie entsplintet und geschliffen. Artikelnummer SHR100-2 Die Abbildung zeigt das Spielhaus Robinchen, Artikel SHR100-2 als 3D-Grafik Diese Unterlagen gehören zum Spielgerät und sind deshalb gut aufzubewahren. Betreiber der Anlage: __________________________________________________ Standort der Anlage: __________________________________________________...
-
Seite 2: Lieferumfang
LIEFERUMFANG Spielhaus SHR100-2 wird als Bausatz geliefert. Die einzelnen vormontierten Elemente sowie das Schraubenset sind auf eine Euro Palette gepackt. Die leere Palette wird nicht zurückgenommen. ACHTUNG beim Aufschneiden der Verpackungs- bänder müssen zwei kräftige Personen die vormontierten Elemente stützen. - Seite 3 Montage / Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der DIN EN 1176-7 durchzuführen. Beginn Montagearbeiten Lieferung Vollständigkeit zu prüfen und die Montageanleitung komplett durchzulesen! Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder der Fa. baumann + trapp gmbh.
-
Seite 4: Vorgehensweise Montage
Schraubenliste Spielhaus Robinchen mit Terrasse, Art. SHR100-2 Verschraubung Wand-Wand und Wand-Boden: 23 Stück 8 x 120mm Verschraubung Dach von außen: 4 Stück 8 x 160mm mit Unterlegscheiben Verschraubung Bänke: 24 Stück 6 x 60mm Verschraubung Schalung / Giebeldreiecke / Bank / Boden-Terrasse: 36 Stück 6 x 50mm... - Seite 5 Bodenarten in Abhängigkeit von den zulässigen freien Fallhöhen: Nur für Deutschland Lfd. Bodenmaterial *1 Beschreibung Mindestschichtdicke *2 Max. Fallhöhe Beton / Stein ≤ 600 Bitumengebundene Böden ≤ 600 Oberboden ≤ 1000 Rasen ≤ 1500 *4 ≤ 2000 Zerkleinerte Rinde von Rindenmulch Nadelhölzern, Korngröße 20 bis 80 mm...
- Seite 6 Nur für Europa Lfd. Bodenmaterial *1 Beschreibung Mindestschichtdicke *2 Kritische Fallhöhe Rasen/Oberboden ≤ 1000 *4 Rindenmulch ≤ 2000 Korngröße 20 bis 80 mm ≤ 3000 Holzschnitzel ≤ 2000 Korngröße 5 bis 30 mm ≤ 3000 Sand *3 ≤ 2000 Korngröße 0,2 bis 2 mm ≤...
- Seite 7 Hinweis zu Trockenrissen im Holz „Holz ist ein lebendiger Werkstoff“, „Holz arbeitet“ – Aussagen wie diese spiegeln die große Wertschätzung wider, die der Werkstoff Holz gerade auch im Bereich der Spielgeräte für Kinder genießt. In der Tat ist Holz ein Material, das sich den Bedingungen seiner Umgebung anpasst und auf Veränderungen reagiert.
- Seite 8 Zuwiderhandlungen werden zivil- 1,46 Terrasse und strafrechtlich verfolgt und verpflichten zu Schadenersatz. Spiel Bewegung Garten Holz Projekt/Projekt-Nr: 1,50 1,85 1,50 Datum Name Weinstraße 74b 77815 Bühl-Eisental Gezeichnet 07.11.2017 Claus Graf 4,86 SHR100-2 Kontrolliert tel: 07223 9388-0 www: baumann-trapp.de Norm (Urspr.)
- Seite 9 Montageabfolge Spielhaus Robinchen mit Terrasse, Art. SHR100‐2 Bodenelemente von Haus und Terrasse mit der Oberseite nach unten auf eine ebene Fläche legen, ausrichten und verschrauben. Beide Elemente so vermit‐ teln, dass das Terrassenelement auf beiden Seien ca. 7cm übersteht. Dabei den erforderlichen Freiraum beachten (siehe technische Zeichnung). Schrauben 4 Stück 6 x 50mm Verschraubte Boden‐ elemente umdrehen und waagrecht ausrichten. Auf Freiraum achten. Seitenwand an Bodenelement anlegen und verschrauben. Schrauben: 2 Stück 8 x 120mm Giebelwand anlegen und nur mit Seitenwand verschrauben. Schrauben: Wand – Wand 2 Stück 8 x 120mm Zweite Seitenwand an‐ legen und mit Boden‐ element und Giebelwand verschrauben. ...
- Seite 10 Erste Sitzbank montieren. Schrauben: 10 Stück 6 x 60mm für Sitzleisten auf Sockel Bänke über vorgebohrte Löcher von außen mit Wand verschrauben. Schrauben: Je Bank 3 Stück 6 x 50 Zweite Sitzbank montieren. 10 Stück 6 x 60mm für Sitzleisten auf Sockel Bänke über vorgebohrte Löcher von außen mit Wand verschrauben. Schrauben: Je Bank 3 Stück 6 x 50 Giebelaufsatz montieren (Wandelement dreieckig). Schrauben: 2 Stück 8 x 120mm, Kant‐ hölzer von unten nach oben verschrauben. 4 Stück 6 x 50mm, Schalung von innen an Kanthölzer schrauben. Die beiden schmalen Giebelwände an der Vorderseite montieren. Schrauben: Wand – Wand Je 2 Stück 8 x 120mm ...
- Seite 11 3 Fensterbänke montieren. Schrauben pro Fensterbank: 2 Stück 6 x 70mm Erstes Dachelement montieren. Zuerst das Element auflegen, bei dem das oberste Brett in etwa bündig mit den Sparren ist. Schrauben: 2 Stück 8 x 160mm mit Unterlegscheibe, von außen. 4 Stück 6 x 50mm von innen um Schalung und Sparren zu verbinden. Zweites Dachelement montieren. Bei diesem Element ist das oberste Brett unbesäumt (wie gewachsen). Schrauben wie oben: 2 Stück 8 x 160mm 4 Stück 6 x 50mm Firstlaschen an beiden Seiten montieren (3 Stück Dreiecksbretter). Kurze Giebelwände: je 1 von innen und außen Hintere Giebelwand: 1 Dreieck von außen ...
- Seite 12 Erste kurze Brüstung je‐ weils außen bündig an den Terrassenkanten aufsetzen und verschrauben. Schrauben 1 Stück 8 x 120mm Lange Brüstung bündig mit Terrassenkante aufsetzen und verschrauben. Schrauben Brüstung – Brüstung 2 Stück 8 x 120mm Brüstung – Boden 1 Stück 8 x 120mm Zweite kurze Brüstung auf‐ setzen und verschrauben. Schrauben Brüstung – Brüstung 2 Stück 8 x 120mm Brüstung – Boden 1 Stück 8 x 120mm Deckbretter der Brüstung montieren. Schrauben Kurze Brüstungen Je 2 Stück 6 x 70mm Lange Brüstung 4 Stück 6 x 70mm ...
-
Seite 13: Häufigkeit Und Art Der Inspektionen
baumann trapp gmbh Weinstrasse 74 b Wartungsanleitung D-77815 Bühl (OT Eisental) Tel.: (+49) (0) 7223-93 88 - 0 Fax: (+49) (0) 7223-93 88 - 88 E-Mail: info@baumann-trapp.de Häufigkeit und Art der Inspektionen Wöchentlich: Visuelle Inspektion Sauberkeit und Vollständigkeit der Anlage Verschleißteile auf Abnutzung in Augenschein nehmen Oberflächen auf Besonderheiten hin beobachten Monatlich: Operative Inspektion... - Seite 14 Wartungsprotokoll Hersteller: baumann + trapp gmbh, Weinstr. 74 b, 77815 Bühl (OT Eisental) Tel. 07223 / 93 88 ‐ 0 Fax 07223 / 93 88 88 Gerätename:___________________________________ Artikelnummer:___________________________________________________ Standort (Name des Spielplatzes, Gemeinde, OT, Straße:_____________________________________________________ _______________________ ____________________________________________________________________________________________________ _______________________ Beteriber (Stadt, Kommune; Kindergarten, Kirche):_________________________________________________________________________________ Datum Prüfer Prüfresultat, Gerät Mängel behoben Datum in Ordnung bespielbar gesperrt durch...
