Inhaltszusammenfassung für mivoc HM5

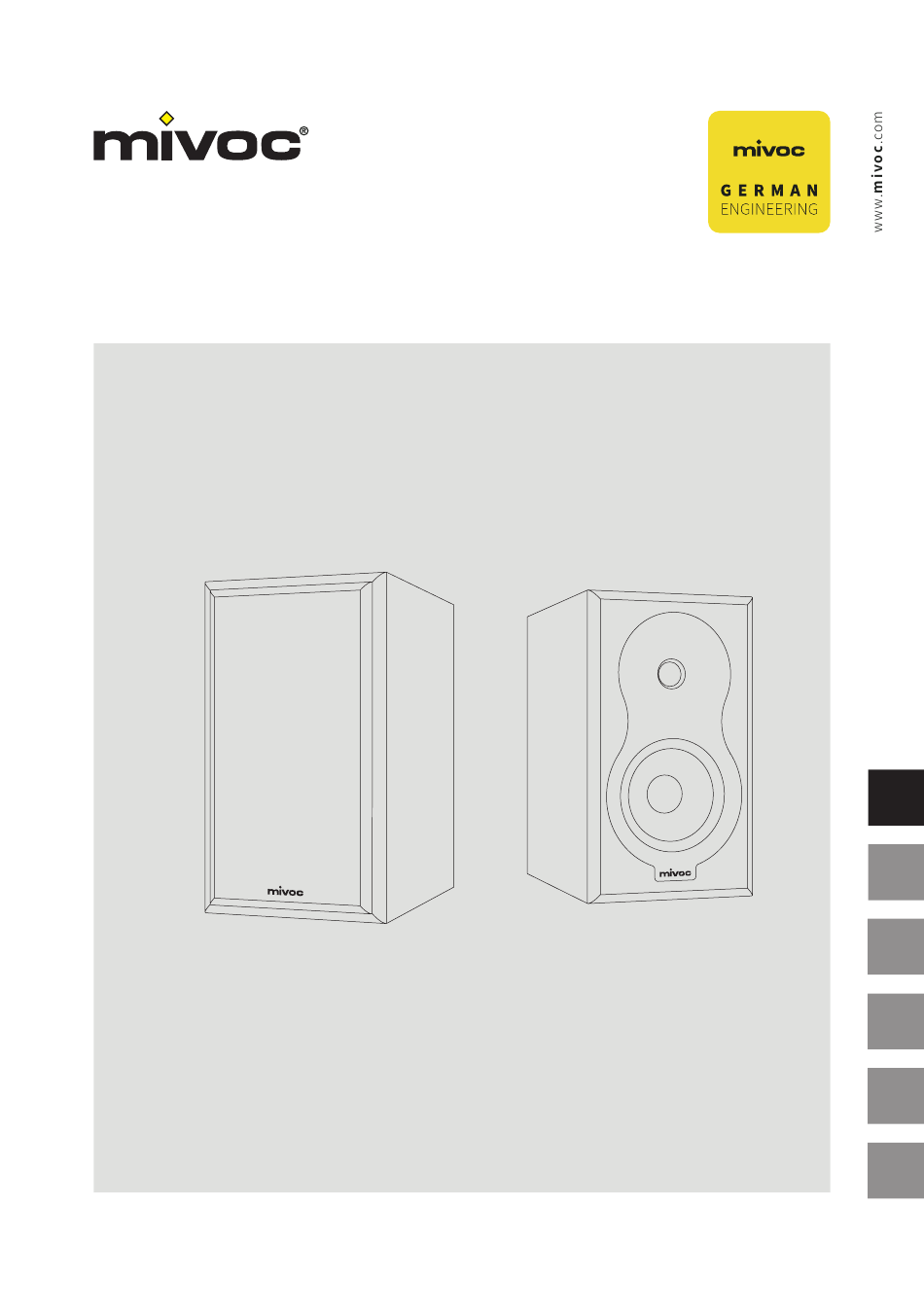

- Seite 1 LAUTSPRECHER BEDIENUNGSANLEITUNG 中文...
- Seite 3 Wir freuen uns, dass du unsere Klangfreude teilst und dich für dieses mivoc Produkt entschieden hast. Damit du viel Freude an deinem mivoc Produkt hast, haben wir für dich alles Wichtige in dieser Bedienungs- anleitung zusammengefasst. Wir wünschen dir viel Spaß und viele klangvolle Stunden.
- Seite 4 Grafische Symbole Sicherheitshinweise VERPACKUNGSINHALT Überprüfen der Verpackung Auspacken und Überprüfen des Inhalts MIVOC HM5 HM5 Bestandteile HM5 Anschlussterminal MIVOC HM5 INSTALLATION Frontabdeckung Vorbereitung der Lautsprecherkabel Anschluss an einen Verstärker Der passende Verstärker MIVOC HM5 AUFSTELLUNG Abstand zur Hörposition Aufstellhöhe Abstand zu Grenzflächen...
- Seite 5 Bei diesem Produkt handelt es sich um passive Lautsprecher, die für den Einsatz in trockenen Innenräu- men im privaten Bereich bestimmt sind. Die Lautsprecher müssen mit geeigneten Lautsprecherkabeln mit einem geeigneten externen Leistungsverstärker verbunden werden. Verwende deine mivoc Lautsprecher nur wie in dieser Anleitung beschrieben, damit ein optimaler und sicherer Betrieb möglich ist. Eine bestim- mungsfremde oder andere als die in dieser Anleitung beschriebene Verwendung kann zu Personen- oder Sachschäden führen.
- Seite 6 Magnetfeld erzeugen, das sich negativ auf andere Geräte (z.B. Computer) oder medizinische Implantate (z.B. Herzschrittmacher) auswirken kann. Stelle keine Computerprodukte auf deinem mivoc Produkt oder in unmittelbarer Nähe zu deinem mivoc Produkt ab und erkundige dich im Vorfeld bei deinem Arzt, falls du medizinische Implantate hast.
- Seite 7 Achte darauf, dass dein mivoc Produkt mit mindestens 50 cm Abstand zu Wärmequellen aufge- stellt wird (Heizung, Verstärker, Kamin, Kerzen, etc.). Ein geringer Abstand zu Wärmequellen kann zu Fehlfunktionen, Beschädigungen oder zum Brand führen. Achte darauf, dass sich dein mivoc Produkt nicht in direkter Sonneneinstrahlung befindet. Durch direkte Sonneneinstrahlung kann eine hohe Wärmeabsorption entstehen.
- Seite 8 überprüfe es auf sichtbare Schäden, bevor du es verwendest. Benachrichtige sofort das Versandunter- nehmen und wende dich an deinen mivoc Händler oder das Support Center, um Hilfe und Unterstützung zu erhalten. Dokumentiere jede Beschädigung sorgfältig. Bewahre den Versandkarton als Beweismittel für eine eventuelle Reklamation auf, die nur du beantragen kannst.
- Seite 9 MIVOC HM5 Der mivoc HM5 ist ein kompakter passiver 2-wege HiFi-Lautsprecher in Bassrefex-Bauweise. Er ist mit einem 5-Zoll Tief-/Mitteltöner und einem 1-Zoll Hochtöner bestückt. Der HM5 zeichnet sich durch einen Frequenz- bereich von 42 Hz bis 21 kHz und einen Wirkungsgrad von 84 dB aus. Für den Betrieb wird ein passender externer Verstärker (HiFi-Kompaktverstärker, AV-Receiver oder Mehrkanal (Stereo)-Audioverstärker)
- Seite 10 HM5 ANSCHLUSSTERMINAL Abbildung 2. HM5 - Anschlussterminal. Anschlussterminal mit Angabe zu Belastbarkeit und Impedanz Lautsprecheranschlussklemme Minus-Pol Lautsprecheranschlussklemme Plus-Pol Die Lautsprecherklemmen können Kabel mit einem Querschnitt von bis zu 2,5 mm oder Stecker mit bis zu 4 mm Durchmesser aufnehmen.
- Seite 11 MIVOC HM5 INSTALLATION FRONTABDECKUNG Die Frontabdeckung des HM5 kann ohne Werkzeug abgenommen und wieder angebracht werden. Die Befestigung erfolgt über in das Gehäuse und die Abdeckung integrierte Magneten. Zur Abnahme der Frontabdeckung gehe wie folgt vor: Abbildung 3. HM5 - Abnehmen der Frontabdeckung.
- Seite 12 Zum Anbringen der Frontabdeckung kannst du wie folgend beschrieben vorgehen: Abbildung 4. HM5 - Anbringen der Frontabdeckung. Achte auf einen sicheren und festen Stand des Lautsprechers. Halte die Frontabdeckung an der linken und rechten Seite fest. Führe die Abdeckung gleichmäßig und langsam an die Frontseite des Laut- sprechers heran.
- Seite 13 VORBEREITUNG DER LAUTSPRECHERKABEL Bevor du deine Lautsprecher an deinen Verstärker anschließt, musst du die Lautsprecherkabel vorbereiten. Abbildung 5a. Kabel abisolieren. Abbildung 5b. Kabelenden verdrillen. Entferne ein Stück der Kabelisolierung an den Verdrille die Signalleiter (Litzen), so dass keine Enden des Lautsprecherkabels entsprechend der einzelnen Drähte abstehen und ein gleichförmiges, Tiefe der Anschlussklemmen oder der Tiefe der stabiles Kabelende entsteht.
- Seite 14 Abbildung 6. HM5 - Anschluss an einen Verstärker. Schließe deine HM5 Lautsprecher mit einem passenden Lautsprecherkabel an deinen Verstärker an. Verbinde den Minus (-) Anschluss des HM5 mit dem Minus (-) Anschluss eines Verstärkerausgangs (Abbildung 6 zeigt beispielhaft den rechten Ausgang).
- Seite 15 Anschluss des gleichen Verstärkerausgangs. Beachte hierfür die Anleitung des Verstärkers, wie du das Lautsprecherkabel anschließen musst. Schließe deinen zweiten HM5 Lautsprecher auf die gleiche Art und Weise an einen weiteren Kanal deines Verstärkers an. Abbildung 8. HM5 - Anschluss Lautsprecherkabel (mit Stecker).
- Seite 16 DER PASSENDE VERSTÄRKER Achte darauf, dass du deine HM5 Lautsprecher mit einem passenden Verstärker betreibst. Dein verwendeter Verstärker muss für den Anschluss von Lautsprechern mit 4 Ohm Impedanz ausgelegt sein. Dein Verstärker sollte zudem in der Lage sein eine kontinuierliche Leistung von mindestens 50 W bereitzustellen.
- Seite 17 MIVOC HM5 AUFSTELLUNG Im folgenden Abschnitt erhältst du eine Anleitung, wie du deine HM5 Lautsprecher für ein optimales Hörerlebnis aufstellen kannst. ABSTAND ZUR HÖRPOSITION Hörposition Abbildung 10. HM5 - Aufstellung - Stereodreieck. Je nach Raumgröße und Aufstellungsort solltest du die Lautsprecher mit einem Abstand zwischen 1,5 m und 4 m zueinander aufstellen.
- Seite 18 1,3 m - 3,5 m Hörposition Abbildung 11. HM5 - Aufstellhöhe. Für das bestmögliche Hörerlebnis mit einer ausgewogenen und genauen Ortung sollten sich die Hochtöner der Lautsprecher in etwa auf Ohrhöhe des Zuhörers befinden. Wenn du die Lautsprecher nicht in der idealen Höhe aufstellen kannst, kannst du die Lautsprecher auch leicht neigen.
- Seite 19 Abbildung 12. HM5 - Abstand zu Grenzflächen. Achte bei der Aufstellung deiner HM5 Lautsprecher darauf, dass der Abstand der Lautsprecherrückseite zu angrenzenden Wänden 10 cm nicht unterschreitet. So stellst du sicher, dass deine HM5 richtig funktionieren. Den besten Klang erhältst du, wenn du die Lautsprecher so aufstellst, dass sie zu angrenzenden Wänden oder auch größeren Gegenständen mit großer Oberfläche...
- Seite 20 TECHNISCHE DATEN HM5 SPEZIFIKATIONEN ELEKTRO-AKUSTISCHE DATEN Frequenzbereich (-3 dB) 50 Hz - 19 kHz Frequenzbereich (-10 dB) 42 Hz - 21 kHz Nennimpedanz: 4 Ohm Wirkungsgrad 84 dB Nennbelastbarkeit 50 W Programmbelastbarkeit 100 W Systemtyp 2-wege System Akustische Übergangsfrequenz 1,8 kHz...
- Seite 21 HM5 ABMESSUNGEN ≈215 ≈184 Abbildung 13. HM5 - technische Zeichnungen. 中文...
- Seite 22 Um Garantieleistungen in Anspruch nehmen zu können, wird ein mivoc als Marke von speaker trade ist in Übereinstimmung mit der WEEE- entsprechender Kaufnachweis benötigt. Zudem muss mivoc die Mög- Richtlinie registriert.
- Seite 23 中文...
- Seite 24 HEAD OFFICE Neuenhofer Straße 42-44 42657 Solingen, Germany +49 212 382 26-0 info@mivoc.com www.mivoc.com , Alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen unterliegen. Designed in Germany Das Fotokopieren, Übersetzen und jede andere Form der Vervielfältigung von Teilen oder des gesamten Benutzerhandbuchs ist verboten.
