Plum Modul B Installationsanleitung
Für die kesselsteuerung der serie ecomax, ecomaxx
Verwandte Anleitungen für Plum Modul B
Inhaltszusammenfassung für Plum Modul B

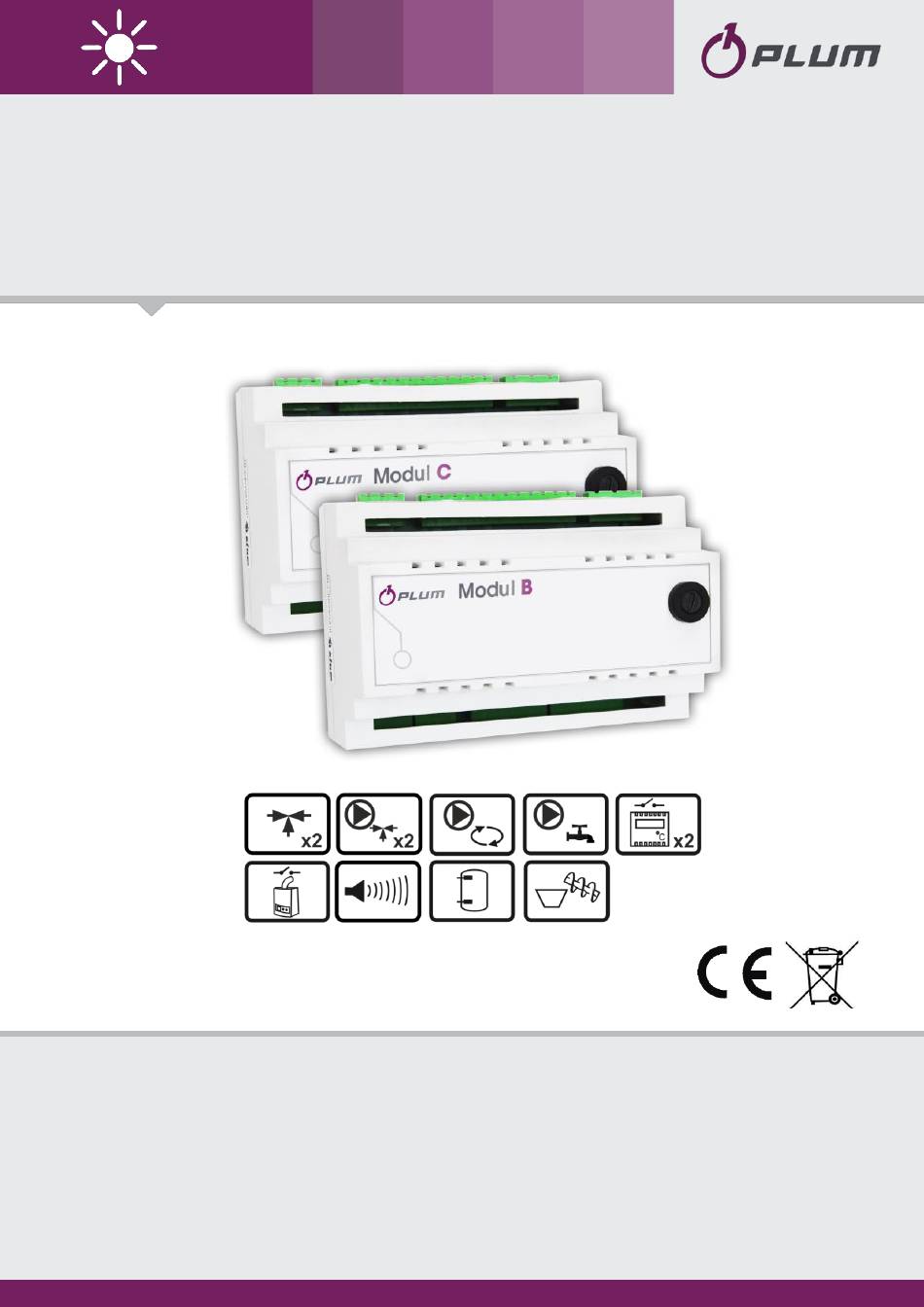

- Seite 1 Modul B Modul C FÜR DIE KESSELSTEUERUNG DER SERIE ecoMAX, ecoMAXX INSTALLATIONSANLEITUNG AUSGABE: 1.5_DE 10-2018...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitsanweisungen ........4 Bestimmung ............5 Informationen zur Dokumentation ..... 5 Aufbewahrung der Dokumentation ....5 Die verwendeten Symbole ........5 Direktive WEEE 2012/19/UE ....... 5 Technische Daten ..........6 Lager- und Transportbedingungen ..... 6 MONTAGE ............6 ........6 MWELTBEDINGUNGEN ...... -
Seite 4: Sicherheitsanweisungen
vorgenommen werden, die mit dieser Sicherheitsanweisungen Anleitung vertraut ist. Sicherheitsanforderungen sind • Nur in Heizkreisen verwenden, die einzelnen Abschnitten dieses Handbuchs gemäß geltenden Vorschriften angegeben. Darüber hinaus müssen folgende hergestellt wurden. Voraussetzungen erfüllt sein. • elektronstallation. Steuerung betrieben wird, sollte durch eine Sicherung geschützt werden, die •... -
Seite 5: Bestimmung
Leben von Menschen und Haustieren Bestimmung abhängen können. Achtung: Mit Symbolen wurden relevante Das Modul B und Modul C komplettieren den Informationen markiert, um die Lesbarkeit Funktionsumfang der Steuerung ecoMAX800 der Anleitung zu erleichtern. Dies entbindet Ausführung: ecoMAXX800 den Benutzer und Installateur jedoch nicht Ausführung: R2, T2, R3, R4, ecoMAX850... -
Seite 6: Technische Daten
durch Verwendung entsprechenden Technische Daten Gehäuses zu trennen. Außerdem kann die Stromversorgung 230 V~, 50 Hz Steuerung nicht unter Kondensation Stromverbrauch 0,02 A Bedingungen und Wasser ausgesetzt und vonregulator Maximaler Strom 6 (6) A verwendet werden. znamionowy Schutzgrad des Reglers IP20, IP00 Installationsanforderungen Umgebungstemperatur... -
Seite 7: Ip-Schutzgrad
Gerät sicher befestigt ist und nicht ohne Werkzeug von der Schiene entfernt werden kann. Abb. 3 Modul-Montage-Methoden: a) – in einem modularen Gehäuse mit Zugang zur Vorderseite, b) – in Abb. Montage der Steuerung auf der Schiene: 1- einem Gehäuse ohne Zugang zur Vorderseite. Ausführungsmodul, 2 –... -
Seite 8: Anschluss An Das Hauptsteuermodul
Anschluss G2 Abb. 4 Schema der elektrischen Anschlüsse für das Modul B zur ecoMAXX800 R2, T2: G1 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), T1 –... - Seite 9 Anschluss G2 Abb. 5 Schema der elektrischen Anschlüsse für das Modul B zur ecoMAXX800 R3, R4: G2 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), T1 –...
- Seite 10 Anschluss G2 Abb. 6 Schema der elektrischen Anschlüsse für das Modul B zur ecoMAX800 T, P2, P3: G1 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), T1 –...
- Seite 11 Abb. Schema der elektrischen Anschlüsse für das Modul B zur ecoMAX850 P2, R2: G1– RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), T1 – Temperatursensor des Mischerkreises (Typ CT4), T2 –...
- Seite 12 Anschluss Abb. 8 Schema der elektrischen Anschlüsse für das Modul B zur ecoMAX860 D1, P1: G1 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), T1 –...
- Seite 13 Anschluss Abb. 9 Schema der elektrischen Anschlüsse für das Modul B zur ecoMAX860 P2, P3: G1 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), M1 –...
- Seite 14 Abb. 10 Schema der elektrischen Anschlüsse für das Modul B zur ecoMAX910 R1, ecoMAX920 P1: G2 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), T1 –...
- Seite 15 Die Verbindung zum Übertragungsbuchse des Hauptmoduls A der Steuerung mit dem Modul C ist dieselbe wie im Fall der Verbindung mit dem Modul B. Das C-Modul wird am häufigsten als zusätzliche Erweiterung der Hauptsteuerfunktion zusammen mit dem bereits daran angeschlossenen Modul B verwendet. Die detaillierten elektrischen Anschlüsse für das C-Modul und die Funktionen des C-Moduls sind in der Regel in der...
- Seite 16 Anschluss G2 Abb. 12 Schema der elektrischen Anschlüsse für das Modul C zur ecoMAXX800 R2, T2: G1 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, T1 – Temperatursensor des Mischerkreises (Typ CT4), T2 – Temperatursensor des Mischerkreises (Typ CT4), T – Raumthermostat, ! –...
- Seite 17 Abb. 13 Schema der elektrischen Anschlüsse für das Modul C zur ecoMAX850 P2, R2: G1 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, T1 – Temperatursensor des Mischerkreises (Typ CT4), T2 – Temperatursensor des Mischerkreises (Typ CT4), T – Raumthermostat ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), A –...
- Seite 18 43 42 Abb. 14 Schema der elektrischen Anschlüsse für das Modul B und C zur ecoMAX850I3, I4: G1 – RS485-Übertragungsbuchse zum Anschluss des Haupt-Moduls A, ! – nur mit zwei Drähten anschließen (nicht mit vier Drähten verbinden, es kann die Steuerung beschädigen), H4-S –...
-
Seite 19: Anschluss Der Elektrischen Installation
Der Schutzleiter des Stromkabels sollte mit Anschluss der elektrischen dem Neutralleiter verbunden sein. Wenn das Installation Gehäuse des Moduls aus Metall besteht, Die Steuerung ist für die Versorgung von 230 sollte es mit dem Neutralleiter verbunden V~, 50 Hz ausgelegt. Die Installation sollte werden. -
Seite 20: Bestellung Des Moduls
geschlossen, danach beginnen sie zu arbeiten. • Wenn die Mischerantriebe kontinuierlich geschlossen werden, überprüfen Sie die elektrische Verbindung zur Steuerung. 11 Bestellung des Moduls Bitte geben Sie bei der Bestellung des Moduls den Namen der Hauptsteuerung, mit der das Modul zusammenarbeiten soll, und die Software-Nummer an. - Seite 24 Wspólna 19, Ignatki 16-001 Kleosin Poland plum@plum.pl www.plum.pl...
