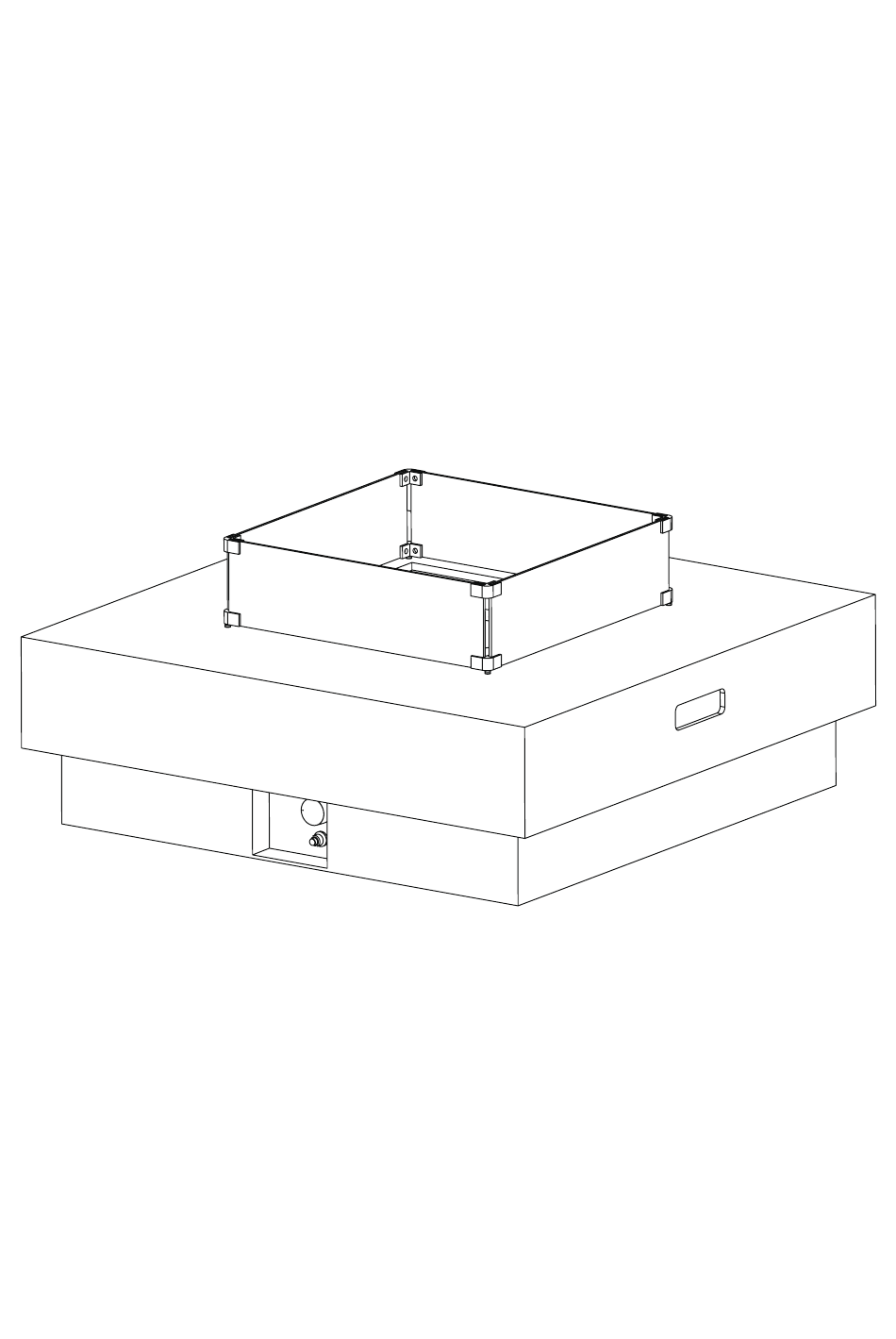

- Seite 1 INSTRUCTIONS D'ASSEMBLAGE ET GUIDE DE SÉCURITÉ SEROZA FR01-16-A1...
-
Seite 24: Nur Für Den Aussenbereich
1336/24 Feuerstelle Gerätename Modell Nr. FR01-16-A1 Wärmeeintrag 16.5 kW Gaskategorie 3+(28-30/37) 3B/P(30) 3B/P(37) 3B/P(50) G30/G31 G30/G31 G30/G31 G30/G31 Gasarten Butano: 28-30 mbar Gasdruck 30 mbar 37 mbar 50 mbar Propano: 37 mbar AL, BG, CY, DK, EE, FI, FR, BE, CH, CY, CZ, ES, HU, HR, IS, IT, LT, LU, MT, Bestimmungsland FR, GB, GR, IE, IT, LT,... -
Seite 25: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Wechseln Sie die Gasflasche bitte in einem gut belüfteten Bereich, entfernt von Zündquellen wie Kerzen, Zigaretten oder anderen flammenerzeugenden Geräten. 2. Prüfen Sie, ob die Dichtung des Reglers richtig sitzt und ihre Funktion erfüllen kann. 3. Blockieren Sie die Belüftungslöcher des Flaschengehäuses nicht. 4. - Seite 26 21. Überprüfen Sie vor jedem Gebrauch dieses Gasgeräts den Brenner. Der Brenner muss vor der Inbetriebnahme des Geräts ausgetauscht werden, wenn offensichtlich ist, dass der Brenner beschädigt ist. Verwenden Sie nur den in dieser Anleitung angegebenen Ersatzbrenner. 22. Achten Sie darauf, den Gasschlauch richtig zu platzieren, auch nicht in Bereichen, wo Menschen darüber stolpern könnten oder wo der Schlauch versehentlich beschädigt werden könnte.
-
Seite 27: Spezifikationen
SPEZIFIKATIONEN Beschreibung Menge Beschreibung Menge Deckel 1 Stck Fußgleiter 4 Stck Feuerstellenkörper 1 Stck Glaswindschutzscheibe 1 Satz Lavasteine 6kg 1 Karton Injektor 1,94 1 Stck Wetterschutz 1 Stck Injektor 1,80 1 Stck MONTAGEANLEITUNG 1. Packen Sie alle Teile vorsichtig aus der Verpackung aus, vergleichen Sie die Teile mit dem oben aufgeführten Verpackungsinhalt und stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie mit der Montage des Produkts beginnen. - Seite 28 3. Befolgen Sie die nachstehende Tabelle und überprüfen Sie das unterschiedliche Bestimmungsland, um den unterschiedlichen Brennerinjektor einzubauen. Wenn ein Austausch durch den alternativen Brennerinjektor (1,94 mm oder 1,80 mm) erforderlich ist, befolgen Sie Schritt 4. Wenn kein Austausch erforderlich ist, überspringen Sie Schritt 4. HINWEIS: Unterscheiden Sie den Brennerinjektor 1,94 mm oder 1,80 mm anhand der Gravurmarkierung auf dem Injektorkörper.
- Seite 29 5. Schlauch und Schlauchschelle vorbereiten, Adapter auf Schlauch stecken und mit Schlauchschelle festziehen (siehe Bild 4). HINWEIS: Der Schlauch und die Schlauchschelle sind nicht im Lieferumfang enthalten. Sie können diese im Handel vor Ort erwerben. HINWEIS: Bitte verwenden Sie einen flexiblen Schlauch mit einer Länge von weniger als 250 cm. Balg Gasventil Balg...
- Seite 30 ACHTUNG: Bitte beachten Sie, dass diese Feuerstelle mit natürlichem Lavastein ausgestattet ist, der bei der ersten Verwendung knistern oder knallen kann. Der Lavastein wurde vorgewärmt, um die natürliche Feuchtigkeit freizusetzen. In seltenen Fällen kann der Lavastein jedoch bei der ersten Verwendung knallen oder platzen, wodurch kleine heiße Steinstücke zu Projektilen werden können.
- Seite 31 9. Bereiten Sie den Regler vor. Verbinden Sie den Regler mit dem Schlauch, indem Sie ihn festschrauben, oder stecken Sie den Reglereinlass in den Schlauch und ziehen Sie ihn dann mit der Schlauchschelle fest. Befestigen Sie den Regler direkt am Verteilereinlassanschluss oder schrauben Sie den Regler mit dem Verteilereinlassanschluss fest (siehe Abbildung 8).
-
Seite 32: Dichtigkeitsprüfung
BATTERIE Stellen Sie sicher, dass sich der Steuerknopf in der Position „OFF“ befindet. Schrauben Sie die Druckknopfkappe am Zündmodul auf dem Bedienfeld ab, um auf das Batteriefach zuzugreifen. Das Zündmodul benötigt eine AAA-Batterie (siehe Abbildung 10). DIE BATTERIE IST NICHT IM LIEFERUMFANG ENTHALTEN. -
Seite 33: Beleuchtungsanleitung
Anschluss Gasflaschenventil / Regler / Schlauchanschluss Regler (Abbildung 11) (Abbildung 12) Schlauch / Gasanschluss des Einlassrohr / Balganschluss Gerätes (Abbildung 13) (Abbildung 14) BELEUCHTUNGSANLEITUNG 1. Gasreglerknopf leicht hineindrücken und auf „OFF“ drehen. 2. Gasreglerknopf auf “ON/MIN“ drehen. 3. Gasreglerknopf ganz hineindrücken und halten. Zündknopf 15 Sekunden lang weiter drücken. 4. -
Seite 34: Pflege Und Wartung
Flammenhöhe beim Anzünden beobachten: Der Brenner zeigt blaue und gelbe Flammen. Diese Flammen sollten blau/gelb sein und eine Höhe von 1–2 Zoll haben (siehe Abbildung 15). Diese Flammen sollten nicht gelb sein oder dicken Rauch erzeugen. Dies würde auf eine Behinderung des Luftstroms durch die Brenner hinweisen.
