Tesla Powerwall 3 Installationshandbuch

Tesla Powerwall 3 Installationshandbuch

Mit backup gateway 2
Vorschau ausblenden Andere Handbücher für Powerwall 3:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Powerwall 3 Installationshandbuch
mit Backup Gateway 2
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tesla Powerwall 3

Inhaltszusammenfassung für Tesla Powerwall 3

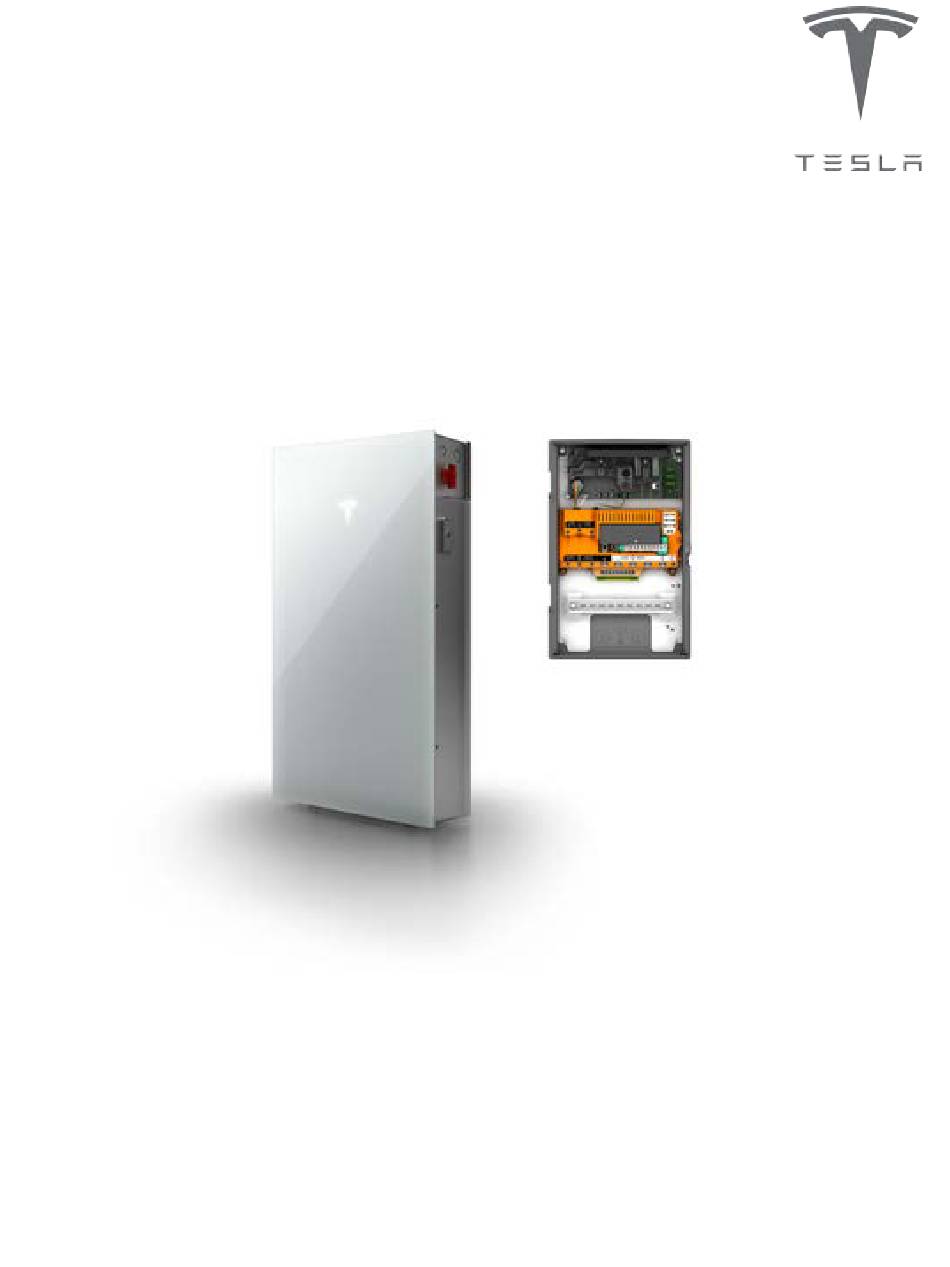

  • Seite 1 Powerwall 3 Installationshandbuch mit Backup Gateway 2...
  • Seite 2 Die neuesten Powerwall 3-Installationsdokumente in allen unterstützten Sprachen finden Sie unter: www.tesla.com/support/powerwall Um die 10-Jahres-Garantie des Produktes nutzen zu können, muss Powerwall 3 es registriert werden. Schließen Sie hierfür die Geräteeinrichtung ab und senden Sie die Systeminformationen an Tesla. Produktspezifikationen Alle hier enthaltenen technischen Daten und Beschreibungen waren zum Zeitpunkt der Drucklegung aktuell.
  • Seite 3 Elektronisches Gerät: Nicht im Hausmüll entsorgen Batterien müssen ordnungsgemäß entsorgt werden. Beachten Sie bei der Entsorgung die lokal geltenden Vorschriften. Für Privathaushalte: Informationen für Nutzer zur Entsorgung von Elektronikkaltgeräten (WEEE) Dieses Symbol auf dem/den Produkt(en) und/oder den zugehörigen Dokumenten weist darauf hin, dass Elektro- und Elektronik-Altgeräte (WEEE) nicht in den Hausmüll gehören.

  • Seite 4: Inhaltsverzeichnis

    Installationen.............. 56 Powerwall 3 Richtlinien zur Systemauslegung 16 Konfiguration des Wechselrichters......56 Designanforderungen..........16 Systemdimensionierung..........17 SCHRITT 6: Verbinden der Powerwall 3 mit Unterstützte Backup-Lasten und Anzahl der dem Backup Gateway........57 Powerwall-Geräte............17 SCHRITT 7: Anschließen der Powerwall 3 an Dimensionierung des Powerwall 3-DC-Systems..18 eine Überstrom-Schutzeinrichtung....
  • Seite 5 Powerwall 3 LED-Verhalten........107 Anhang F: Installationen mit mehreren Powerwall 3-Geräten........110 Anhang G: Abschalten Powerwall 3....115 Anhang H: Störungssuche......116 Situationen, in denen die Powerwall 3 die Netzbildung einstellt..............116 Ermitteln des Herstellungsdatums der Powerwall 3..117 Anhang I: Änderungsverlauf......118...

  • Seite 6: Allgemeine Warnhinweise Und Informationen

    Verletzungen sowie einem Sach- oder Totalschaden an der Powerwall. WICHTIGE SICHERHEITSHINWEISE Dieses Handbuch enthält wichtige Anweisungen für die Powerwall 3 und das Backup Gateway 2, die bei der Installation und Wartung des Systems befolgt werden müssen. ANMERKUNG: Sobald ein abnormaler Spannungs- oder Frequenzzustand erkannt wird oder als Reaktion auf eine erkannte unbeabsichtigte Insel, trennt die Tesla Powerwall-Anlage die Verbindung zum Netz, um eine Rückspeisung zu verhindern.

  • Seite 7: Allgemeine Informationen

    WARNUNG: Bei Batterien besteht Stromschlag-, Brand- und Explosionsgefahr durch austretende Gase. Die entsprechenden Vorsichtsmaßnahmen sind zu beachten. WARNUNG: Die Installation der Powerwall darf nur von einem durch Tesla zertifizierten Elektriker ausgeführt werden, der im Umgang mit Niederspannung geschult wurde. WARNUNG: Die Powerwall ist schwer. Es wird eine geeignete Hubvorrichtung empfohlen.
  • Seite 8 Tesla oder einem Tesla Vertragspartner erworben werden. ACHTUNG: Die Powerwall nicht länger als einen (1) Monat unter Lagerungsbedingungen lagern und nicht länger als einen (1) Monat von der Stromzufuhr trennen, ohne dass die Lagerungsbedingungen von Tesla erfüllt sind. ACHTUNG: Die inneren oder äußeren Bauteile der Powerwall nicht lackieren, beschichten oder folieren (gilt auch für das Gehäuse).

  • Seite 9: Unterstützte Konfigurationen

    Unterstützte Konfigurationen Zum Zeitpunkt der Veröffentlichung sind die einzigen unterstützten Installationskonfigurationen Powerwall 3 (bis zu (4)-Geräte) in Kombination mit Backup Gateway 2. Wenn die Powerwall 3 mit einem Backup Gateway 2 installiert ist, kann eine AC-gekoppelte Solaranlage im System installiert werden.

  • Seite 10: Technische Daten

    TECHNISCHE DATEN Powerwall 3 Technische Daten Technische Spezifikationen des Systems Modellnummer 1707000-xx-y Nominale Netzspannung (Eingang & Ausgang) 230 VAC Netztyp Einphasig Frequenz 50 Hz Max. kontinuierlicher Strom am AC-Ausgang 20 A (4,6 kW) (Leistung von 230 V) Überstrom-Schutzeinrichtung 25 A...
  • Seite 11 Funktion sind unverändert, und diese Zahlen haben keinen Einfluss auf die Konformität. • „Y“ ist ein Buchstabe, und der eine Buchstabe in der Modellnummer steht für eine Herstellungshistorie; Form, Sitz und Funktion sind unverändert, und dieser Buchstabe hat keinen Einfluss auf die Konformität. Powerwall 3 Installationshandbuch...
  • Seite 12 Werte wurden für eine Temperatur von 25 °C und für den Beginn der Lebensdauer angegeben. 3,3 kW Lade-/ Entladeleistung. Die Verfügbarkeit des Mobilfunknetzes hängt von der Dienstabdeckung und von der Signalstärke ab. Die maximale Anzahl an Powerwall 3-Geräten pro Installation kann je nach Markt unterschiedlich sein. Mechanische Daten Abmessungen...
  • Seite 13 Betriebslautstärke @ 1 m Normal < 50 db(A), maximal < 62 db(A) Die Powerwall 3 ist für den Betrieb in allen Klimazonen bei Temperaturen von -20 °C bis 50 °C vorgesehen. Bei Temperaturen über 40 °C kann es zu Leistungseinbußen kommen.
  • Seite 14 IEC 61000-6-1:2016 – Elektromagnetische Verträglichkeit (EMV) – Teil 6-1: Fachgrundnormen - Störfestigkeit für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe EN IEC 61000-6-3: 2020 – Elektromagnetische Verträglichkeit (EMV) – Teil 6-3: Fachgrundnormen – Störaussendung von Geräten in Wohnbereichen Powerwall 3 Installationshandbuch...

  • Seite 15: Spezifikationen Backup Gateway 2

    Bei extremen Umgebungstemperaturen kann die Geräteleistung beeinträchtigt sein. Mechanische Daten Abmessungen 584 x 380 x 127 mm Gewicht 11,4 kg Platz für Schutzschalter (DIN-Schiene) Bis zu neun (9) einpolige Leitungsschutzschalter Montageoptionen Wandmontage Konformitätsinformationen Sicherheit IEC 62109-1, IEC 62053-22, IEC 61439-1, IEC 61439-3 Powerwall 3 Installationshandbuch...
  • Seite 16 TECHNISCHE DATEN Umgebung RoHS-Richtlinie 2011/65/EU, WEEE-Richtlinie 2012/19/EU, Richtlinie 2006/66/EG über Batterien und Akkumulatoren REACH-Richtlinie EC 1907/2006 Powerwall 3 Installationshandbuch...

  • Seite 17: Registrieren Der Powerwall 3

    Tesla Powerwall 3 wird mit einer Garantie geliefert, deren Laufzeit an das Vorhandensein einer Verbindung von Powerwall 3 mit dem Internet geknüpft ist. Damit die volle Garantie für die Powerwall 3 für 10 Jahre gilt, muss sie zuverlässig mit dem Internet verbunden sein, sodass Tesla Firmware-Upgrades aus der Ferne durchführen kann. Falls keine Internetverbindung hergestellt wird oder diese für längere Zeit unterbrochen ist und Tesla den Eigentümer nicht...

  • Seite 18: Powerwall 3 Überblick

    POWERWALL 3 ÜBERBLICK Powerwall 3 ist ein vollständig integriertes Solar- und Energiespeichersystem, das Solarenergie speichert. Sie wandelt die Energie von Solarpanelen um, und ihr wiederaufladbares Akkupaket dient als Energiespeicher. Powerwall 3 kann als netzgestützter oder multimodaler Wechselrichter betrieben werden. Das bedeutet, dass sie bei vorhandener Netzspannung netzinteraktiv ist und im Standalone-Modus betrieben wird, wenn das Netz abgeschaltet oder getrennt ist.

  • Seite 19: Powerwall 3 Richtlinien Zur Systemauslegung

    POWERWALL 3 RICHTLINIEN ZUR SYSTEMAUSLEGUNG Designanforderungen Unterstützte Konfigurationen • Bis zu vier (4) Powerwall 3-Geräte können mit dem Backup Gateway 2 installiert werden, mit oder ohne AC- gekoppelter Solaranlage • Die Powerwall 3 ist noch nicht kompatibel mit Folgendem: ◦ Neurio Fern-Stromzähler (alle Messungen müssen von der Backup Gateway 2 ausgeführt werden; siehe Hinweise zur Messung auf Seite 20 für weitere Informationen)

  • Seite 20: Systemdimensionierung

    Strom bei blockiertem Rotor = Anlaufstrom) pro Powerwall 3 begrenzt. • Bei Klimaanlagen verwenden Sie den auf dem Typenschild angegebenen Anlaufstrom (LRA) als Einschaltstrom. • Designoptionen, wenn der Anlaufstrom größer ist als die Anzahl der Powerwall 3-Geräte multipliziert mit 185 A: ◦ Anzahl der Powerwalls erhöhen ◦...

  • Seite 21: Dimensionierung Des Powerwall 3-Dc-Systems

    POWERWALL 3 RICHTLINIEN ZUR SYSTEMAUSLEGUNG Dimensionierung des Powerwall 3-DC-Systems • Die Powerwall 3 kann als Wechselrichter mit einer Nennleistung von bis zu 4,6 kW AC konfiguriert werden, der eine maximale Größe des DC-Systems von 13 kWp unterstützt. ◦ 13 kWp ist die absolute maximale Größe der Solaranlage, die Powerwall 3 unterstützen kann.

  • Seite 22: Dimensionierung Der Ac-Gekoppelten Solaranlage

    In einigen Szenarien ist es schwierig oder gar nicht möglich, eine AC-Kopplung der Solaranlage zu vermeiden. Üblicherweise ist dies der Fall, wenn die Powerwall 3 in eine Anlage mit bestehender AC-Kopplung der PV-Anlage installiert wird. Wie unten gezeigt, kann die Solaranlage zusammen mit Powerwall 3-Solaranlagen oder mit der Powerwall 3 nur als Energiespeicher installiert werden.

  • Seite 23: Unterdimensionierte Powerwall 3-Systeme

    Backup Gateway 2 verfügt über einen internen Zähler (Interner primärer Zähler X) zur Überwachung der Anlage. Stellen Sie sicher, dass das Powerwall 3-System die gesamte Anlage über die verfügbaren Zähler messen kann, einschließlich des Zählers Y für Nicht-Backup-Lasten, die dem Backup Gateway 2 vorgeschaltet sind. Aktuell bedeutet dies: •...
  • Seite 24 Solaranlage messen, nicht beides. Solarmessung • Powerwall 3 Solar: Die Powerwall 3 führt ihre eigene Solarmessung durch. Für die Powerwall 3 müssen keine zusätzlichen Solarstromzähler installiert oder konfiguriert werden. ◦ Die Powerwall 3 kann auch ohne Solaranlagen am Standort verwendet werden.

  • Seite 25: Standortanforderungen Und Anleitung Vor Der Installation

    Stellen Sie sicher, dass die Installation alle örtlichen Vorschriften und Anforderungen erfüllt Powerwall 3 wird mit einem Backup Gateway 2 ausgeliefert, um die Integration mit dem Stromnetz zu ermöglichen. Powerwall 3 kommuniziert mit dem Backup Gateway 2 über eine drahtgebundene Verbindung. Verkabelung und Kabelführungen (falls erforderlich) müssen vom Installateur bereitgestellt und gemäß...

  • Seite 26: Vorbereitung Der Installation

    6 Schrauben benötigt, wobei 2 zusätzliche Schrauben im Zubehörbeutel enthalten sind. • (7) Gabelkabelschuhe zur PV-Verkabelung • (1) kleines, rechteckiges Klappferrit mit Kabelbinder für den werksseitig installierten Kabelbaum des Tesla Asset Controllers (TACO) • (2) mittlere Klappferrite mit Kabelbindern für die AC-Leiter •...

  • Seite 27: Im Backup Gateway 2-Karton

    • (1) M25-Kommunikations-Verschraubung • (1) Solar-CT (100 A, Split-Core) • (1) Powerwall 2 Benutzerhandbuch (kann recycelt werden, wenn das Backup Gateway 2 mit der Powerwall 3 installiert ist. Das Powerwall 3 Benutzerhandbuch kann vom Kunden über die Tesla Mobile App abgerufen...

  • Seite 28: Powerwall 3 Ersatzteile, Bestellbare Teile Und Zubehör

    VORBEREITUNG DER INSTALLATION Powerwall 3 Ersatzteile, bestellbare Teile und Zubehör ANMERKUNG: Einige der unten aufgeführten Teile und Kits können möglicherweise nicht von Channel- Partnern bestellt werden. Eine Liste der von Channel-Partnern bestellbaren Teile und Kits finden Sie in der Powerwall-Preisliste im Partner-Portal.

  • Seite 29: Erforderliche Werkzeuge

    Ø Max. 5,4 mm • Multimeter und Schleifenimpedanz-Messgerät WARNUNG: Powerwall 3 ist schwer. Tragen Sie beim Umgang mit der Einheit geeignete persönliche Schutzausrüstung (Handschuhe, Sicherheitsschuhe). Die Powerwall 3 sollte nur von einer ausreichenden Zahl geschulter Arbeitskräfte angehoben werden. Es wird eine geeignete Hubvorrichtung empfohlen.

  • Seite 30: Erforderliche Verbrauchsmaterialien

    Wechselrichter und/oder den Powerwall-Stromkreisen erforderlich sein. Siehe FI-Schutzschalter (RCDs) auf Seite 95 für weitere Hinweise. • Powerwall 3 hat keinen in das Gerät integrierten DC-Überspannungsschutz. Wenn erforderlich, verwenden Sie einen externen und installieren Sie ihn in einem separaten Gehäuse. Powerwall 3 Installationshandbuch...

  • Seite 31: Schritt 1: Planen Des Installationsorts

    Luftauslassschlitze Lufteinlassschlitze ACHTUNG: Stellen Sie außer den Anforderungen an die Abstände auch sicher, dass die Powerwall 3 auf einer ebenen Fläche ohne Hindernisse oder Vorsprünge installiert wird, die das Gerät beschädigen oder den Luftstrom behindern könnten. Die Lüftungsöffnungen an der Rückseite und der unteren Vorderseite des Geräts müssen frei von Blockierungen und Schmutzansammlungen (wie Laub oder Staub) sein.

  • Seite 32: Vorderansicht

    *Tesla empfiehlt ein Minimum von 150 mm zwischen nebeneinander installierten Geräten, um einen ausreichenden Abstand zur Verdrahtung und Zugang zum Ein/Aus-Schalter sicherzustellen. **Dieser Mindestabstand muss jederzeit eingehalten wird, da er für einen ausreichenden Luftstrom zur Powerwall 3 erforderlich ist. Bitte beachten Sie: Je nach örtlichen Vorschriften und/oder Standortbedingungen kann auch ein größerer Abstand erforderlich sein.

  • Seite 33: Planen Der Powerwall 3-Montagekonfiguration

    (einschließlich der Modulkabel, Überbrückungskabel und der gesamten Verkabelung innerhalb der Array-Grenze für jeden gegebenen String) 160 m für einzelne nicht überschreitet • Der Gesamtabstand im DC-Stromkreis bezieht sich auf die gesamte Entfernung der Kabel von der Powerwall 3 zum Dach und wieder zurück zur Powerwall 3 ACHTUNG: Wenn Sie die Mindestanforderungen an den Kabelquerschnitt nicht befolgen, kann dies zu einem unregelmäßigen oder unzuverlässigen Betrieb des Powerwall-Systems führen.

  • Seite 34: Auswählen Der Powerwall-Kabeleinführung

    Kabelführung oder Kabelverschraubung verwendet werden, um die Einführung gegen das Anschlussfach abzudichten. ACHTUNG: Die vorgestanzten Ausbrüche der Powerwall 3 sind nicht erweiterbar. Bohren Sie nicht in das Powerwall 3-Gehäuse und verändern Sie auf keinen Fall die Metalloberfläche. Abbildung 6. Powerwall 3 Positionen der vorgestanzten Ausbrüche Tabelle 1.
  • Seite 35 Ausbruchs ansetzen, können Sie diese mit deutlich weniger Kraftaufwand öffnen. ANMERKUNG: Das folgende Diagramm zeigt die Maße für die Positionierung der hinteren Öffnungen für die Kabelführung in Bezug auf die Powerwall 3-Halterung (die Maße sind für beide vorgestanzten Ausbrüche gleich).

  • Seite 36: Planen Von Anzahl Und Größe Der Kabelführungen Oder Kabelrinnen

    Planen von Anzahl und Größe der Kabelführungen oder Kabelrinnen Die für die Installation benötigten Mengen und Größen für Kabelführung oder Kabelrinne entsprechend den Befüllungsgrenzen und örtlichen Vorschriften berechnen. Möglicherweise ist ein Adapter zwischen der Einführung in das Anschlussfach der Powerwall und der Kabelführung erforderlich. Powerwall 3 Installationshandbuch...

  • Seite 37: Schritt 2: Auspacken Der Powerwall 3 Und Transportieren Mit Der Powerwall-Sackkarre

    ANMERKUNG: Bitte senden Sie die Powerwall 3-Verpackung an das Lager zurück, von dem die Geräte ursprünglich versendet wurden. 2. Um die Powerwall 3 mit der Powerwall-Sackkarre anzuheben, lösen Sie die 2 Schrauben, die jeweils einen Griff in seiner Position halten, und nehmen Sie die Griffe ab.
  • Seite 38 Gurt an der Sackkarre. 3. Lassen Sie die Powerwall 3 noch in der Verpackung, bringen Sie die zwei Hebegriffe an der Powerwall an und ziehen Sie die 2 Schrauben pro Griff an, um die Griffe zu befestigen. Beachten Sie, dass der obere Griff größer und abgerundet ist, während der untere Griff kleiner und eckiger ist.
  • Seite 39 4. Vergewissern Sie sich, dass alle Stellfüße vollständig in die Powerwall eingeschraubt sind. ACHTUNG: Die Stellfüße müssen an der Powerwall 3 montiert bleiben; dies gilt auch für die Wandmontage. Die Stellfüße sorgen dafür, dass der erforderliche Abstand zwischen Powerwall 3 und einer darunter liegenden Fläche eingehalten wird.

  • Seite 40: Einsetzen Der Hebevorrichtung Bestätigen

    6. Stellen Sie einen Fuß als Drehpunkt auf die auf die Powerwall-Verpackung und heben Sie dann die Powerwall und die Sackkarre in eine stehende Position. ACHTUNG: Powerwall 3 muss sich in der Verpackung befinden, wenn sie so angehoben wird. Die Verpackung stellt sicher, dass die Kanten des Gehäuses geschützt sind.
  • Seite 41 Schlamm oder losem Schotter, oder an einem steilen Abhang verwenden. ACHTUNG: Senken Sie die Hebeplatte immer auf ihre niedrigste Position ab, bevor Sie die Sackkarre mit angebrachter Powerwall 3 bewegen. 9. Zum Anheben oder Absenken der Powerwall 3: Powerwall 3 Installationshandbuch...
  • Seite 42 SCHRITT 2: AUSPACKEN DER POWERWALL 3 UND TRANSPORTIEREN MIT DER POWERWALL-SACKKARRE a. Neigen Sie die Sackkarre 30 Grad nach hinten, damit sich die Powerwall nicht nach vorne neigen oder an der Wandhalterung verfangen kann. b. Setzen Sie eine ¾-Zoll-Sechskantmutter oder einen 19-mm-Steckschlüsseleinsatz auf die Hebeschraube der Sackkarre.
  • Seite 43 ACHTUNG: Achten Sie auf die Begrenzungen an der Hebeschraube und versuchen Sie nicht, die Schraube über diese Begrenzungen hinaus zu drehen. ACHTUNG: Heben Sie die Powerwall 3 nur mit der Powerwall-Sackkarre oder einer Plattform- Hubvorrichtung an. 10. So lösen Sie die Sackkarre von der Powerwall 3: a.

  • Seite 44: Schritt 3: Wandmontage Der Powerwall 3 Mit Wandhalterung

    WANDHALTERUNG 1. Montieren Sie die Powerwall-Halterung mit einem Bohrer und einer Wasserwaage an eine Wand mit ausreichender Tragfähigkeit für das gesamte Gewicht der Powerwall 3. Weitere Details zur Art und Anzahl der zu verwendenden Schrauben finden Sie unter Details zur Verankerung für Boden- oder Wandmontage der Powerwall 3 mit Wandhalterung auf einem bestehenden zugelassenen Fundament auf Seite Abbildung 7.

  • Seite 45: Befestigung- Sschrauben Nicht Anbringen

    Befestigung- sschrauben nicht anbringen Befestigungsschrauben anbringen ANMERKUNG: Das folgende Diagramm zeigt die Maße für die Positionierung der hinteren Öffnungen für die Kabelführung in Bezug auf die Powerwall 3 Halterung (die Maße sind für beide vorgestanzten Ausbrüche gleich). Powerwall 3 Installationshandbuch...
  • Seite 46 3. Lassen Sie die Powerwall ab, bis die oberen und unteren Befestigungslaschen in die Aufnahmen an der Halterung eingreifen. ACHTUNG: Vergewissern Sie sich, dass die Powerwall 3 vollständig in den vier Befestigungslaschen sitzt, bevor Sie fortfahren. 4. Stellen Sie bei Bodenmontage der Powerwall die Stellfüße mit einem Schraubenschlüssel SW 17 mm so ein, dass die Powerwall waagerecht steht.

  • Seite 47: Schritt 4: Herstellen Der Pv-Verbindungen Der Solaranlage

    Spannungs- und Stromkennwerte des Systems die Fähigkeiten der Powerwall 3 nicht überschreiten. 1. Bevor Sie Leiter innerhalb der Powerwall 3 anschließen, stellen Sie den Powerwall 3-Schalter auf AUS, um das System abzuschalten, und schalten Sie dann die integrierter DC-Trennschalter AUS. Siehe...
  • Seite 48 ACHTUNG: Versuchen Sie nicht, mehrere Drähte zusammen an einen einzigen Gabelkabelschuh anzuschließen. Wenn das System aus mehr als drei PV-Strings besteht, kombinieren Sie diese Strings vor der Powerwall 3 und schließen Sie nie mehr als drei Strings an die integrierter DC- Trennschalter an.
  • Seite 49 Führen Sie den Gabelkabelschuh in die Verdrahtungsklemme ein und ziehen Sie die Schraube in der PV- Verdrahtungsklemme mit einem Kreuzschlitzschraubendreher PH2 mit 1,6 Nm an (siehe Erforderliche Werkzeuge auf Seite 26 für weitere Details). 6. Wiederholen Sie Schritt 5 für MPPT 2, dann für MPPT 3. Powerwall 3 Installationshandbuch...
  • Seite 50 Polarität der PV-Strings wie oben abgebildet ist (Plusleitungen der Strings in der unteren Klemmenreihe und Minusleitungen der Strings in der oberen Klemmenreihe). Eine Verpolung der PV- Strings kann das System beschädigen. Abbildung 9. Powerwall 3 PV-Verkabelung und Schutzerde (Einspeisung von links) Powerwall 3 Installationshandbuch...
  • Seite 51 Anhang G: Abschalten Powerwall 3 auf Seite 115. ACHTUNG: Alle Kabel müssen durch die Kabelführungslaschen an der Oberseite des Gehäuses geführt werden. Führen Sie keine losen Drähte durch die Vorderseite des Gehäuses oder über den Tesla Asset Controller. Powerwall 3 Installationshandbuch...

  • Seite 52: Schritt 5: Installieren Des Backup Gateway 2

    Backup Gateway montieren 1. Bohren Sie mit einer Lochsäge bzw. einem Kegel-/Stufenbohrer die benötigten Zugangslöcher in das Backup Gateway. Abbildung 11. Bohrführungen für obere / untere (oben) und hintere (unten) Kabeleinführung Durchmesser Bohrführungen M40, erweiterbar auf M50 Powerwall 3 Installationshandbuch...
  • Seite 53 Gehäuse des Backup Gateway darf nicht horizontal oder über Kopf installiert werden. ACHTUNG: Um sicherzustellen, dass die Schutzklasse IP55 erhalten bleibt, darf das Gehäuse nur an diesen drei Punkten montiert werden. Abbildung 12. Montagebohrungen des Backup Gateway-Gehäuses ACHTUNG: Um die Schutzklasse IP55 sicherzustellen, müssen die Dichtscheiben montiert werden. Powerwall 3 Installationshandbuch...

  • Seite 54: Prüfen Des Neutral-Erde-Verbindungsplans Und Installation Des Staberders

    Brücke installiert ist, verbindet das interne Schütz des Backup Gateway den Neutralleiter und die Erde erneut lokal, wenn die Kontakte für Phase und Neutral geöffnet sind. Abbildung 14. Neutral und Erde mit N-PE-Brücke bei Notstrom-Betrieb erneut verbunden Powerwall 3 Installationshandbuch...

  • Seite 55: Herstellen Der Ac-Netzverbindungen Zu Versorgungs- Und Schaltkästen

    Stromzähler erforderlich sind. WARNUNG: Der Anschluss 3-phasiger Geräte am Backup-Stromkreis kann zu einer Beschädigung des Geräts führen. Die einzigen Ausnahmen von dieser Regel sind der Tesla Wall Connector oder Steckdosen, die den Tesla Mobile Connector versorgen (weitere Informationen auf der Seite Aufladen des Fahrzeugs während...
  • Seite 56 Alle Anforderungen und Empfehlungen zur Verkabelung, einschließlich der Farben und Querschnitte der Drähte, finden Sie unter Anhang B: Verkabelungsreferenz auf Seite Beispiele von Systemanschlussplänen finden Sie unter Anhang C: System-Schaltpläne auf Seite Tabelle 2. Leiteranschlüsse für einphasige (links) und dreiphasige (rechts) Systeme Einphasig Dreiphasig Versorgungsanschlüsse Powerwall 3 Installationshandbuch...
  • Seite 57 SCHRITT 5: INSTALLIEREN DES BACKUP GATEWAY 2 Hausverbraucher und Backup-Anschlüsse Nicht-Backup- Anschlüsse Powerwall 3 Installationshandbuch...

  • Seite 58: Powerwall Und Leistungsschalter Im Backup Gateway Installieren

    ACHTUNG: Bei Installation einer Erzeugung von mehr als 100 A wird ein separater Überstromschutz (z. B. eine untergeordnete Erzeugungs-Unterverteilung) benötigt, um die maximale Strombelastbarkeit des Backup Gateway beizubehalten. Das Backup Gateway 2 kann bis zu neun (9) Teilungseinheiten auf der DIN-Schiene aufnehmen. Powerwall 3 Installationshandbuch...

  • Seite 59: Konfiguration Der Powerwall(S) Bei Dreiphasigen Installationen

    Wechselrichter und 3-phasige Geräte sollten immer an der Nicht-Backup-Seite des Backup Gateway angeschlossen werden. Die einzigen Ausnahmen zu dieser Regel sind der Tesla Wall Connector oder die Steckdosen zur Versorgung des Tesla Mobile Connectors. (Weitere Informationen finden Sie auf der Seite Aufladen des Fahrzeuges während eines...

  • Seite 60: Schritt 6: Verbinden Der Powerwall 3 Mit Dem Backup Gateway

    SCHRITT 6: VERBINDEN DER POWERWALL 3 MIT DEM BACKUP GATEWAY 1. Bevor Sie Leiter innerhalb der Powerwall 3 anschließen, stellen Sie den Powerwall 3-Schalter auf AUS, um das System abzuschalten, und schalten Sie dann die integrierter DC-Trennschalter AUS. WARNUNG: Bevor Sie fortfahren, vergewissern Sie sich, dass beide Schalter ausgeschaltet sind und dass die AC- und PV-Anschlüsse spannungsfrei sind.
  • Seite 61 SCHRITT 6: VERBINDEN DER POWERWALL 3 MIT DEM BACKUP GATEWAY b. Führen Sie jeden Leiter so weit wie möglich in die Klemme ein und lassen Sie dann den Steckverbinderhebel los, um den Stecker zu schließen. ACHTUNG: Übermäßiger Kraftaufwand kann den Steckverbinder beschädigen. Wenden Sie nicht mehr Kraft an, als zum Öffnen der Klemme und zum Einführen des Leiters nötig ist.

  • Seite 62: Schritt 7: Anschließen Der Powerwall 3 An Eine Überstrom-Schutzeinrichtung

    SCHRITT 7: ANSCHLIESSEN DER POWERWALL 3 AN EINE ÜBERSTROM-SCHUTZEINRICHTUNG 1. Bevor Sie Leiter innerhalb der Powerwall 3 anschließen, stellen Sie den Powerwall 3-Schalter auf AUS, um das System abzuschalten, und schalten Sie dann die integrierter DC-Trennschalter AUS. WARNUNG: Bevor Sie fortfahren, vergewissern Sie sich, dass beide Schalter ausgeschaltet sind und dass die AC- und PV-Anschlüsse spannungsfrei sind.
  • Seite 63 SCHRITT 7: ANSCHLIESSEN DER POWERWALL 3 AN EINE ÜBERSTROM-SCHUTZEINRICHTUNG a. Isolieren Sie den Leiter bis zu 11 mm ab. Bringen Sie eine Aderendhülse an, wenn der Leiter aus feiner Litze besteht. b. Führen Sie einen Schlitzschraubendreher (bis zu 3 mm) in den dafür vorgesehenen Schlitz der Klemme ein, um diese zu öffnen.

  • Seite 64: Anschluss

    SCHRITT 7: ANSCHLIESSEN DER POWERWALL 3 AN EINE ÜBERSTROM-SCHUTZEINRICHTUNG WARNUNG: Vergewissern Sie sich, dass die Leiter in die runde Öffnung der Klemme eingeführt sind und nicht in den rechteckigen Schraubendreherschlitz. Wenn Leiter in den Schraubendreherschlitz eingeführt sind, kann dies zu einem Brand führen.
  • Seite 65 SCHRITT 7: ANSCHLIESSEN DER POWERWALL 3 AN EINE ÜBERSTROM-SCHUTZEINRICHTUNG Abbildung 18. Powerwall 3 AC-Verkabelung (Einspeisung von links) ACHTUNG: Alle Kabel müssen durch die Kabelführungslaschen an der Oberseite des Gehäuses geführt werden. Führen Sie keine losen Drähte durch die Vorderseite des Gehäuses oder über den Tesla Asset Controller.

  • Seite 66: Schritt 8: Anbringen Der Klappferrite

    ACHTUNG: Ferrite sind zerbrechlich und müssen vorsichtig behandelt werden ANMERKUNG: Alle mit der Powerwall 3 gelieferten Ferrite sind klappbar. Sie können geöffnet werden, um sie über dem/den Leiter(n) anzubringen, anstatt den/die Leiter hindurchzufädeln. ANMERKUNG: Auf Erdungsleitern sind keine Ferrite erforderlich.
  • Seite 67 Abbildung 19. Ferrit um AC- und Schutzerdeleiter ANMERKUNG: Stellen Sie sicher, dass die Ferrite wie hier beschrieben angebracht werden. Klemmen Sie beispielsweise ein Ferrit nicht nur auf L1 oder N, wenn er sowohl auf L1 als auch auf N geklemmt werden muss: Powerwall 3 Installationshandbuch...

  • Seite 68: Schritt 9: Installieren Der Energiemessung Für Die Anlage

    SCHRITT 9: INSTALLIEREN DER ENERGIEMESSUNG FÜR DIE ANLAGE Für einen ordnungsgemäßen Betrieb ist es notwendig, dass das Powerwall 3-System Einsicht in die Leistungs- und Energiedaten hat. Ein Stromzähler erfüllt diese Aufgabe durch die Messung der Spannung (mittels Spannungsabgriff) und Stromstärke (über einen Stromwandler, CT) an bestimmten Punkten im System.
  • Seite 69 Leiteranschlüsse für einphasige (links) und dreiphasige (rechts) Systeme auf Seite 53 für die Position der Nicht-Backup-Klemmen. Abbildung 22. Beispieldiagramm für die Messung des Backups von Teilen des Haushalts Zähler Y misst den Strom vor Nicht-Backup-Lasten Solar Tesla CT misst die Verbraucherlast 100 A Stromnetz Strom- Nicht-Backup- Backup Gateway 2 Backup- Zähler...

  • Seite 70: Messung Des Solarstroms Für Eigenständige Solaranlage

    Messung des Solarstroms für eigenständige Solaranlage Der Solarstrom muss über Zähler Y des Backup Gateways und Tesla 100-A-CTs überwacht werden. Der CT wird an den internen Hilfszähler des Backup Gateways (Zähler Y) angeschlossen. Zähler Y hat drei (3) CT-Anschlüsse, und ein Tesla 100-A-Stromwandler ist im Zubehörsatz des Backup Gateways enthalten.

  • Seite 71: Tesla 100 A Cts Installieren

    Stromkreise keinen Strom führen und das System vollständig stromlos ist. Wenn das System unter Strom steht, kann dies die Sicherheit des Bedieners und des Systems gefährden. 1. Stecken Sie den Tesla 100 A CT in den Anschluss des Backup Gateways. Vergewissern Sie sich, dass der Stecker vollständig im Anschluss eingesteckt ist.

  • Seite 72: Schritt 10: Abschließen Der Installation

    ANMERKUNG: Wenn Sie Steckdosenadapter für Powerline-Ethernet verwenden, stellen Sie sicher, dass sie im Backup-Stromkreis installiert sind. • Schließen Sie das Ethernet-Kabel an einen der RJ45-Ethernet-Anschlüsse in der Powerwall 3 an. Die LED am Ethernet-Anschluss leuchtet grün und zeigt an, dass das Ethernet angeschlossen ist.

  • Seite 73: Schließen Des Anschlussfachs Am Backup Gateway 2

    ANMERKUNG: Schließen Sie an die Ethernet-Anschlüsse der Powerwall 3 nur die Ethernet-Verkabelung an. Der Tesla Asset Controller in der Powerwall 3 steuert den Systembetrieb, daher sind diese Ethernet-Anschlüsse die einzigen funktionalen Ports im System. Schließen Sie das Ethernet nicht an den Ethernet-Anschluss des Backup Gateways an.

  • Seite 74: Schritt 11: Einschalten Und Inbetriebnahme Des Systems

    SCHRITT 11: EINSCHALTEN UND INBETRIEBNAHME DES SYSTEMS WARNUNG: Bevor Sie irgendwelche Leiter innerhalb des Powerwall 3 anschließen, vergewissern Sie sich, dass der integrierte DC-Trennschalter und der Powerwall 3-Ein/Aus-Schalter beide ausgeschaltet sind, damit das System stromlos ist. Prüfen Sie die AC- und PV-Anschlüsse auf Spannungsfreiheit, bevor Sie fortfahren.

  • Seite 75: Inbetriebnahme Des Systems Vor Installation Der Solaranlage

    One, wenn Sie das Programm zum ersten Mal verwenden. 4. Navigieren Sie zu Gerät einrichten, um mit der Inbetriebnahme zu beginnen. 5. Wählen Sie Scannen aus und scannen Sie das Powerwall 3-QR-Etikett, um eine Verbindung mit dem TeslaPW- WLAN-Netzwerk herzustellen.
  • Seite 76 SCHRITT 11: EINSCHALTEN UND INBETRIEBNAHME DES SYSTEMS ANMERKUNG: Stellen Sie eine Verbindung mit der Powerwall 3 her, um das System in Betrieb zu nehmen. Versuchen Sie nicht, zur Inbetriebnahme eine Verbindung mit dem Backup Gateway herzustellen. 6. Beheben Sie alle Warnungen, um die Inbetriebnahme abzuschließen, überspringen Sie die PV- Inbetriebnahmeschritte.
  • Seite 77 1. Lassen Sie sich das Powerwall 3-Zubehör vom Kunden aushändigen. Dieses sollte vom Powerwall-Team beim Kunden hinterlegt worden sein. 2. Schalten Sie den Schalter zur Powerwall 3 in die Stellung AUS, damit das System stromlos ist; siehe Anhang G: Abschalten Powerwall 3 auf Seite 115 für eine vollständige Anleitung dazu, wie Systeme stromlos gemacht...
  • Seite 78 One, wenn Sie das Programm zum ersten Mal verwenden. 8. Navigieren Sie zu Gerät einrichten, um mit der Inbetriebnahme zu beginnen. 9. Wählen Sie Scannen aus und scannen Sie das Powerwall 3-QR-Etikett, um eine Verbindung mit dem TeslaPW- WLAN-Netzwerk herzustellen.
  • Seite 79 Spannungen, um sicherzustellen, dass die Installation den für die Strings erwarteten Werten entspricht. 12. Führen Sie den Backup-Test mit Solaranlage aus. 13. Bringen Sie die Frontblende der Powerwall 3 an, indem Sie die neuen T20-Schrauben festziehen, die beim Kunden hinterlegt wurden.

  • Seite 80: Inbetriebnahme Des Systems Nach Installation Von Powerwall Und Solaranlage

    One, wenn Sie das Programm zum ersten Mal verwenden. 5. Navigieren Sie zu Gerät einrichten, um mit der Inbetriebnahme zu beginnen. 6. Wählen Sie Scannen aus und scannen Sie das Powerwall 3-QR-Etikett, um eine Verbindung mit dem TeslaPW- WLAN-Netzwerk herzustellen.
  • Seite 81 SCHRITT 11: EINSCHALTEN UND INBETRIEBNAHME DES SYSTEMS ANMERKUNG: Stellen Sie eine Verbindung mit der Powerwall 3 her, um das System in Betrieb zu nehmen. Versuchen Sie nicht, zur Inbetriebnahme eine Verbindung mit dem Backup Gateway herzustellen. 7. Beheben Sie alle Warnungen, um die Inbetriebnahme abzuschließen.

  • Seite 82: Schritt 12: Installieren Der Powerwall 3-Frontblende

    2. Sicherstellen, dass alle Kabelführungsverbindungen sowie Kabeleinführungspunkte gut befestigt und ordnungsgemäß abgedichtet sind. 3. Ordnen Sie alle Kommunikationskabel innerhalb der Abdeckung des Tesla Asset Controllers an und schließen Sie die Abdeckung. 4. Ordnen Sie alle Kabel ordentlich im Anschlussfach der Powerwall an.
  • Seite 83 SCHRITT 12: INSTALLIEREN DER POWERWALL 3-FRONTBLENDE 5. Installieren Sie das Lufteinlassgitter über der Öffnung an der Unterseite der Powerwall und achten Sie darauf, dass sie einrastet. 6. Reinigen Sie die vordere Kante des Powerwall-Gehäuses mit einem Mikrofasertuch, um alle Verunreinigungen zu entfernen, die die Dichtung stören könnten.
  • Seite 84 Setzen Sie die 2 oberen T20-Schrauben in die Schraubenschlitze (C) ein und ziehen Sie sie fest. ANMERKUNG: Die im Lieferumfang enthaltenen T20-Schrauben (Tesla P/N 1847553-00-A) sind nur zur einmaligen Verwendung bestimmt. Der Zubehörbeutel enthält 2 zusätzliche Schrauben. d. Setzen Sie die 4 übrigen T20-Schrauben in die Schraubenschlitze (D) an den Seiten des Geräts ein und ziehen Sie sie fest.
  • Seite 85 SCHRITT 12: INSTALLIEREN DER POWERWALL 3-FRONTBLENDE Powerwall 3 Installationshandbuch...

  • Seite 86: Schritt 13: Vorführen Der Installation

    Lufteinlass und -auslass herum. Bei Bedarf kann der Lufteinlass abgenommen und abgespritzt werden. Die Powerwall 3 an der Außenseite mit einem weichen, flusenfreien Lappen reinigen. Bei Bedarf kann das Tuch mit etwas milder Seife und Wasser angefeuchtet werden. Die Powerwall nicht mit Lösungsmitteln Powerwall 3 reinigen bzw.

  • Seite 87: Anhang A: Powerwall 3 Details Zur Verankerung

    Bauunternehmer und seinem lizenzierten Baustatiker geprüft werden. Details zur Verankerung für Boden- oder Wandmontage der Powerwall 3 mit Wandhalterung auf einem bestehenden zugelassenen Fundament Beachten Sie bei der Montage der Powerwall 3 an der mitgelieferten Montagehalterung die folgenden Details zur Verankerung. Gerätewand aus Beton oder Mauerwerk Die Mindestfestigkeit muss 11 MPa betragen.
  • Seite 88 ANHANG A: POWERWALL 3 DETAILS ZUR VERANKERUNG Feste Betonwand Die Mindestfestigkeit muss 18 MPa betragen. Mindestens vier (einen in jeder Ecke, in jedem verfügbaren Verankerungsschlitz) 10-mm-Betondübel mit ausreichender Länge für mindestens 64 mm Eindringtiefe in die Wand verwenden. Ziegelwand (Doppeltes und einfaches Ziegelmauerwerk) Die Mindestfestigkeit muss 12 MPa betragen.
  • Seite 89 ANHANG A: POWERWALL 3 DETAILS ZUR VERANKERUNG Kanalschienen dürfen eine maximale ungestützte Länge von 610 mm haben und nicht auskragend sein. Holzständer 305 mm bis 432 mm Bei direkter Verankerung in Holzständern verwenden Sie mindestens vier (eine in jeder Ecke) 6-mm-Holzschrauben mit Unterlegscheiben, die so lang sein müssen, dass sie mindestens 64 mm tief in die Ständer...

  • Seite 90: Anhang B: Verkabelungsreferenz

    ANHANG B: VERKABELUNGSREFERENZ Powerwall 3 AC- und PV-Verkabelung Draufsicht Anschlussbezeichnung Empfohlene Kabelquerschnitt Kabelfarbe 1 N (Neutral) Blau 6 - 25 mm 2 L1 (Phase 1) Braun ANMERKUNG: Die beiden Klemmen links von L1 werden nicht verwendet. 3 Schutzerdungsklemmen Grün 2,5 - 25 mm 4 Integrierter DC-Trennschalter Plus- Verwenden Sie Gabelkabelschuhe;...

  • Seite 91: Powerwall 3 Als Kabelrinne (Nur Installation Mit Mehreren Geräten)

    ANHANG B: VERKABELUNGSREFERENZ Powerwall 3 als Kabelrinne (Nur Installation mit mehreren Geräten) Die Verkabelung kann durch ein Powerwall 3-Gerät zu einem anderen geführt werden, wenn die Drähte ordnungsgemäß durch den dafür vorgesehenen Verkabelungsbereich geführt werden. Die Anzahl der Drähte darf nicht so viel Platz beanspruchen, dass die Kabelführungslaschen überdehnt und/oder nach außen gedrückt werden.

  • Seite 92: Tesla Asset Controller (Taco) Niederspannungs- Und Kommunikationsverdrahtung

    ANHANG B: VERKABELUNGSREFERENZ Tesla Asset Controller (TACO) Niederspannungs- und Kommunikationsverdrahtung Kommunikationsverdrahtung an Backup Gateway 2 ANMERKUNG: Die örtlichen Vorschriften und Standards zur korrekten Verkabelung und zu Kabelfarben beachten. Anschlussbezeichnung Empfohlene Kabelfarbe Kabelquerschnitt CN- (CAN LO) Orange 0,2 - 1,5 mm...
  • Seite 93 ANMERKUNG: Die Laststeuerungs-Funktionalität ist noch nicht verfügbar. Anschlussbezeichnung Empfohlene Kabelfarbe Kabelquerschnitt Laststeuerung + 0,2 - 1,5 mm Laststeuerung - 0,2 - 1,5 mm Werksseitig installierter TACO-Kabelbaum Anschlussbezeichnung Empfohlene Kabelquerschnitt Kabelfarbe 12 Werksseitig installierter TACO-Kabelbaum (stellt 12-V-Versorgung an TACO bereit) Powerwall 3 Installationshandbuch...

  • Seite 94: Vorbereiten Der Ethernet-Verkabelung Mit Rj45-Steckern

    Kabelfarbe Orange gestreift Orange Grün gestreift Blau Blau gestreift Grün Braun gestreift Braun 3. Prüfen Sie das Ethernet-Kabel mit einem Ethernet-Netzwerktester. Stellen Sie sicher, dass die Messwerte an beiden Enden des Kabels übereinstimmen, 1-8 in aufsteigender Reihenfolge. Powerwall 3 Installationshandbuch...

  • Seite 95: Verkabelung Des Backup Gateway 2

    E Neutralschiene (N) Erzeugung Blau 2,5 – 25 mm F Nicht-Backup-Lasten und Erzeugung Backup-Lasten und Braun, Schwarz, Grau, Blau 2,5 – 35 mm Erzeugung (L1, L2, L3, N) G Geschaltete Neutral-Erde-Verbindung 16 mm (4 mm für CH) Powerwall 3 Installationshandbuch...

  • Seite 96: Kommunikationsverkabelung Für Das Backup Gateway 2

    0,2 - 1,5 mm 4 Generator / Laststeuerung (-) Schwarz 0,2 - 1,5 mm 5 Verriegelungsstift 0,2 - 1,5 mm Tabelle 6. Kommunikationsverkabelung für externen Zähler (nicht mit Powerwall 3 verwendet) Anschlussbezeichnung Empfohlene Kabelfarbe Kabelquerschnitt GND (Erdung)/Schirmung 0,2 - 1,5 mm...
  • Seite 97 GND (Erdung)/Schirmung 0,2 - 1,5 mm RS485 HI #2 0,2 - 1,5 mm RS485 LO #2 Schwarz 0,2 - 1,5 mm Tabelle 7. Starthilfe (nicht mit Powerwall 3 verwendet) Anschlussbezeichnung Empfohlene Kabelfarbe Kabelquerschnitt 12 V 0,2 - 1,5 mm Schwarz...

  • Seite 98: Fi-Schutzschalter (Rcds)

    ◦ Zeitverzögerte FI-Schutzschalter (Typ S) werden zum Schutz des Betriebsortes verwendet, um durch die Einführung einer Verzögerung Selektivität zu erreichen, was sicherstellt, dass nachgeschaltete FI- Schutzschalter zuerst auslösen. ◦ Die durch einen zeitverzögerten FI-Schutzschalter (Typ S) eingeführte Verzögerung vermindert Fehlauslösungen effektiv. Powerwall 3 Installationshandbuch...
  • Seite 99 Wo dies durch die lokalen Vorschriften vorgegeben ist, kann ein FI-Schalter im Stromkreis, der die Powerwall 3 versorgt, installiert werden. In diesem Fall wird ein 300-mA-FI-Schutzschalter des Typs A oder AC empfohlen. Powerwall 3 erfordert keinen FI-Schutzschalter Typ B, da der FI nicht in der Lage ist, DC-Fehlerströme in die Anlage einzuspeisen, wie IEC 60364-7-712:2002 vorschreibt.
  • Seite 100 über den FI-Schutzschalter geführt werden. Dies kann durch einen auf der DIN-Schiene montierten Klemmenblock für den Neutralleiter erreicht werden. Abbildung 28. „Zusammenführen“ der Neutralleiter von Stromkreisen vor dem Durchlauf durch einen gemeinsamen FI-Schutzschalter Schutzschalter- Neutral- leiter Powerwall 3 Installationshandbuch...

  • Seite 101: Anhang C: System-Schaltpläne

    Die folgenden Diagramme dienen ausschließlich zur Veranschaulichung. Die Zeichnungen zeigen übliche Standortkonfigurationen dar, um Beispiele von Systemauslegungen und -Messungen darzulegen. Diese Diagramme sollten nicht als vollständige Plansätze verstanden werden. 1. einphasige Versorgung, einphasige PV-Anlage, teilweises Backup 2. Dreiphasige Versorgung, dreiphasige Solaranlage, einphasiges Teil-Backup Powerwall 3 Installationshandbuch...

  • Seite 102: Einphasiger Netzanschluss (Tn-Netzwerk)

    ANHANG C: SYSTEM-SCHALTPLÄNE Einphasiger Netzanschluss (TN-Netzwerk) Backup Gateway 2 Nicht-Backup- Verteilerkasten Strom- Zähler Nicht essentielle Lasten Powerwall-Schutzschalter Powerwall-Schutzschalter (wo Schutzschalter erforderlich) Backup- Verteilerkasten Essentielle Lasten Powerwall 3 Powerwall 3 Installationshandbuch...

  • Seite 103: Dreiphasiger Netzanschluss (Tn-Netzwerk)

    ANHANG C: SYSTEM-SCHALTPLÄNE Dreiphasiger Netzanschluss (TN-Netzwerk) Nicht-Backup- Backup Gateway 2 Verteilerkasten 123456789 Strom- Zähler Nicht essentielle Lasten (groß und dreiphasig) Powerwall-Schutzschalter Powerwall-Schutzschalter (wo Schutzschalter erforderlich) Backup- Verteilerkasten Essentielle Lasten Powerwall 3 (nur einphasig) Powerwall 3 Installationshandbuch...

  • Seite 104: Anhang D: (Optional) Installieren Des Schalters Zum Abschalten Des Systems

    ANHANG D: (OPTIONAL) INSTALLIEREN DES SCHALTERS ZUM ABSCHALTEN DES SYSTEMS Powerwall 3 kann über einen Niederspannungs-Steuerkreis (12 V DC, 1 A), der an den Powerwall 3 Systemabschaltanschluss angeschlossen ist, mit einem Schalter zum Abschalten des Systems verbunden werden. Der Powerwall 3-Ein/Aus-Schalter ist ebenfalls eine Möglichkeit, das System abzuschalten.
  • Seite 105 ACHTUNG: Tesla empfiehlt, die Kommunikationsverdrahtung an der linken Seite des Gehäuses einzuführen. Verwenden Sie immer die Kabelführungslaschen, um sicherzustellen, dass die Kabel den Tesla Asset Controller nicht blockieren. Führen Sie keine Kabel durch die Vorderseite des Gehäuses. d. Führen Sie einen Schlitzschraubendreher (bis zu 3/32 Zoll oder 3 mm) in den dafür vorgesehenen Schlitz der Klemme ein, um sie zu öffnen.

  • Seite 106: Empfohlene Schalterkomponenten

    Niederspannungs-Kommunikationsleitung (Powerwall 3 Schnittstellenkabel bevorzugt) Montagerichtlinien für den Schalter zum Abschalten des Systems • Bis zu drei Powerwall 3-Geräte können an einen einzelnen Schalter zum Abschalten des Systems angeschlossen werden. • Externe Installation an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Stromzählers •...

  • Seite 107: Anhang E: Sicherheitsmerkmale

    ANHANG E: SICHERHEITSMERKMALE Powerwall 3 Verriegelungsmechanismen des Schalters Verriegelungsmechanismus des Ein/Aus-Schalters Der Ein/Aus-Schalter der Powerwall 3 ist mit einem Verriegelungsmechanismus ausgestattet. Im verriegelten Zustand lässt sich der Schalter nicht einschalten. Powerwall 3 Installationshandbuch...

  • Seite 108: Störlichtbogenerkennung Und Schutz

    Der Erkennungsalgorithmus basiert sowohl auf der Spannung als auch auf dem Strom. Wenn ein Lichtbogenfehler erkannt wird, stoppt die Powerwall 3 die Umwandlung der Energie und trennt die Verbindung zum Stromnetz. Sobald ein Fehler erkannt wurde, kann er nur manuell vor Ort mit der mobilen App per Fernsteuerungsbefehl zurückgesetzt werden.

  • Seite 109: Überprüfen Der Impedanz Der Schutzerde

    Der geplante Zeitpunkt für die PE-Impedanzprüfung ist jeden Morgen vor dem Schließen der wechselrichterseitigen AC-Relais. Wenn ein Verlust der Erdung oder eine zu hohe Impedanz erkannt wird, stellt die Powerwall 3 keine Verbindung zum Netz her, bis der Fehler manuell behoben wird oder eine wiederholte PE-Impedanzprüfung eine ausreichend niedrige Impedanz ergibt.

  • Seite 110: Verhalten Der System-Led

    LED-Zustand Bedeutung Vollkommen weiß Normalbetrieb Leuchtend weiß Powerwall 3 befindet sich im Leerlauf. Wechselt in den Ruhezustand, wenn keine Aktionen durchgeführt werden Powerwall 3 ist ausgeschaltet oder im Ruhezustand Blinkt rot Fehler des Wechselrichters (PWS), Beispiel: AFCI oder FI-Schalter, usw.
  • Seite 111 Nicht bereit zur Der TACO wird mit Strom versorgt, aber das Gerät fährt (durchgehend) Inbetriebnahme noch hoch. Wenn die Powerwall 3 permanent in diesem Status verbleibt, wenden Sie sich an den Installationssupport Keine Beachten Sie, dass die Stromversorgung über das Stromversorgung Backup Gateway 2 mit 12 V oder über die interne 12-V-...
  • Seite 112 ANMERKUNG: Während eines Firmware-Updates kann die LED 2 rot blinken. Dieses Verhalten wird erwartet, und das Blinken endet, sobald das Firmware-Update abgeschlossen ist. ANMERKUNG: Bei installierter Powerwall 3-Frontblende sind die LEDs des Tesla Asset Controllers nicht sichtbar. Powerwall 3 Installationshandbuch...

  • Seite 113: Anhang F: Installationen Mit Mehreren Powerwall 3-Geräten

    Führender Powerwall 3. ANMERKUNG: Das System wird durch Herstellen der Verbindung mit dem Führender Powerwall 3-Gerät in Betrieb genommen. Folgegerät Alle Powerwall 3, die nicht mit dem Backup Gateway 2 verbunden sind, werden als Folgegerät bezeichnet. Kommunikation von Ethernet (siehe Vorbereiten der Ethernet-Verkabelung mit RJ45-Steckern auf Führungsgerät zu Folgegerät...
  • Seite 114 ANHANG F: INSTALLATIONEN MIT MEHREREN POWERWALL 3- GERÄTEN Abbildung 29. Multi-Powerwall 3 System mit Backup Gateway 2 AC-Verkabelung Inter-unit Ethernet-Verkabelung 12V/CAN-Verdrahtung Schnellabschaltung (RSD) Verteiler- Backup Strom- kasten Gateway 2 Zähler Schalter für System- abschaltung Powerwall 3 Powerwall 3 Powerwall 3...

  • Seite 115: Optionaler Schalter Zum Abschalten Des Systems Mit Mehreren Powerwall 3-Geräten

    Optionaler Schalter zum Abschalten des Systems mit mehreren Powerwall 3-Geräten Wenn ein einzelner Schalter zum Abschalten des Systems installiert ist, muss jede Powerwall 3 an einen eigenen Schaltpol des Schalters angeschlossen werden. Stellen Sie sicher, dass der installierte Schalter zum Abschalten des Systems über genügend Schaltpole für die Anzahl der installierten Geräte verfügt.
  • Seite 116 Alle Powerwall 3-Geräte müssen über Ethernet verbunden sein. Die Geräte können in beliebiger Reihenfolge verbunden werden, solange jedes Gerät mit mindestens einem anderen Gerät verbunden ist. Abbildung 32. Beispiel 1: Powerwall 3-Führungsgerät am Anfang der Kette, über WLAN mit dem Router des Kunden verbunden...
  • Seite 117 ANMERKUNG: Wenn Sie das System über Ethernet an den Router des Kunden anschließen, schließen Sie den Router entweder an die erste oder die letzte Powerwall 3 in der Kette an. Schließen Sie den Router NICHT in der Mitte der Kette an.

  • Seite 118: Anhang G: Abschalten Powerwall 3

    ANHANG G: ABSCHALTEN POWERWALL 3 Powerwall 3 Die Abschaltung des Systems bei Notfällen oder Wartungsarbeiten erfordert die Abschaltung des Systems und die Deaktivierung der Solarerzeugung. ACHTUNG: Öffnen Sie vor dem Abschalten des Powerwall 3-Systems alle Leitungsschutzschalter der Solar- Wechselrichter von Drittanbietern oder der von Hand geschalteten Trennschalter.

  • Seite 119: Anhang H: Störungssuche

    ANHANG H: STÖRUNGSSUCHE Situationen, in denen die Powerwall 3 die Netzbildung einstellt Einige Situationen, in denen der Powerwall eine Netzbildung nicht ermöglicht wird, sind: • Der Powerwall 3-Ein/Aus-Schalter ist auf AUS gestellt. • Ein offener Stromkreis zwischen einer der vorhandenen Powerwalls und dem Backup-Gateway. Beispiel: ein offener Powerwall LS-Schalter.

  • Seite 120: Ermitteln Des Herstellungsdatums Der Powerwall 3

    ANHANG H: STÖRUNGSSUCHE Ermitteln des Herstellungsdatums der Powerwall 3 Das Herstellungsdatum der Powerwall 3 kann bei Bedarf anhand der an der Seite des Geräts aufgedruckten Seriennummer ermittelt werden. Die Seriennummer kann auch in Tesla One ausgelesen werden, wenn eine Verbindung mit der Powerwall 3 besteht.

  • Seite 121: Anhang I: Änderungsverlauf

    ANHANG I: ÄNDERUNGSVERLAUF Version Datum Beschreibung 03-07-2024 Erstveröffentlichung Powerwall 3 Installationshandbuch...
