StarTech 1G-NETWORK-ISOLATOR Kurzanleitung

1-Port Gigabit Galvanischer Netzwerk Isolator
Produkt-ID
1G-NETWORK-ISOLATOR

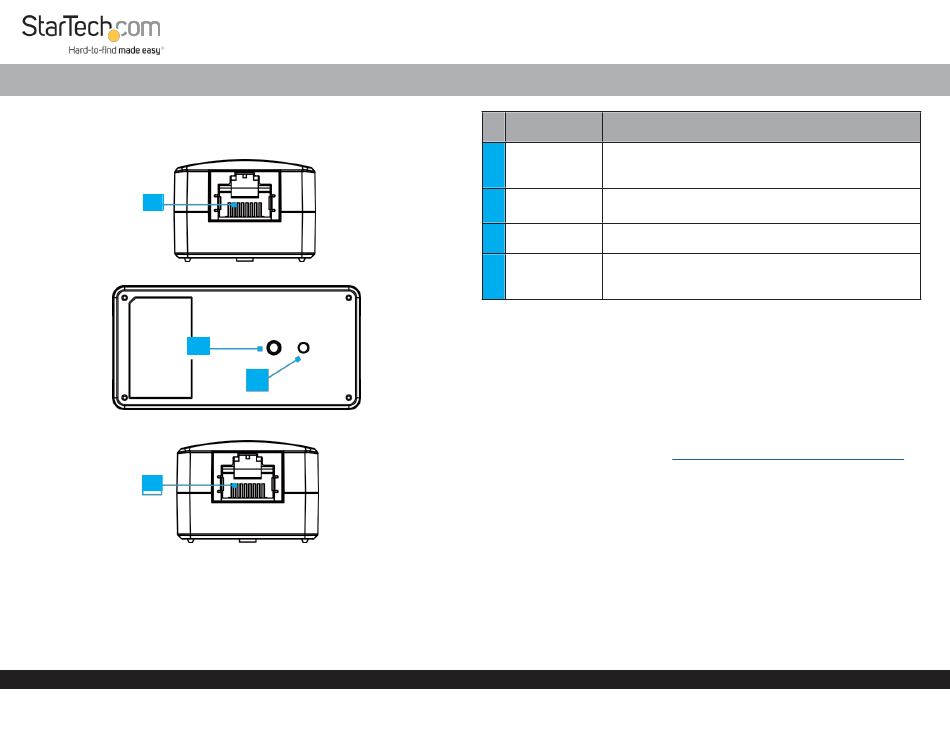

Frontansicht
1
Ansicht von
unten
2
Rückansicht
4
Handbücher, FAQs, Videos, Treiber, Downloads, technische Zeichnungen und mehr finden Sie unter www.startech.com/de-de/support
3
*Produkt kann von der Abbildung
abweichen
Port/Anschluss
• Verbinden Sie ein RJ45 Ethernet Kabel
1 RJ45 Port 1
• Unterstützte Geschwindigkeiten: 1Gbps, 100Mbps und 10Mbps
• Der Port ist bidirektional
Montagepunkt
• Benutzen Sie das BEIGEFÜGT SEIN, um das beiliegende DIN-
2
für DIN-Schiene
Schienen-Montageset zu befestigen.
• Hilft bei der Installation des DIN-Schienen-Montagesatzes in
Führungsstift
3
einer bestimmten Ausrichtung
• Verbinden Sie ein RJ45 Ethernet Kabel
4 RJ45 Port 2
• Unterstützte Geschwindigkeiten: 1Gbps, 100Mbps und 10Mbps
• Der Port ist bidirektional
Lieferumfang
• Netzwerk Isolator x 1
• Klebestreifen x 1
• DIN-Schienen-Montagesatz x 1
• Kurzanleitung x 1
Anforderungen
Die neuesten Handbücher, Produktinformationen, technischen Spezifikationen und
Konformitätserklärungen finden Sie unter:
• Kreuzschlitzschraubendreher
Installation
1. Verbinden Sie das RJ45-Ethernet-Kabel mit dem Eingang des Netzwerks mit einem der RJ45
Ports des Netzwerk-Isolator.
2. Benutzen Sie ein RJ45-Ethernet-Kabel, um den verbleibenden RJ45 Port des
Netzwerkisolators mit einem RJ45 Port des vernetzten Geräts zu verbinden.
Montage auf DIN-Schiene (optional)
1. Verwenden Sie den Führungsstift an der Unterseite des Netzwerkisolators, um das
DIN-Schienen-Montagesatz in der richtigen Position auszurichten. Benutzen Sie einen
Kreuzschlitzschraubendreher, um die selbstschneidende Schraube zu installieren und das DIN-
Schienen-Montageset zu sichern. (Abbildung 1)
Kurzanleitung
Funktion
www.StarTech.com/de-de/1G-NETWORK-ISOLATOR
