8. WARTUNG / INSPEKTION DURCHFÜHREN
8.10 Temperaturfühler kalibrieren (Optional bei Ultraschall)
27021597833788683
DE
8.11 Diffusor am Filtermembranhalter reinigen
27021597833730059
Reinigen Sie den Diffusor am Filtermembranhalter
mindestens wöchentlich.
ü Die Prüfflüssigkeit im Extraktionsraum ist voll-
ständig abgesaugt.
ü Schließen Sie den Kugelhahn am Filtermem-
branhalter.
1. Öffnen Sie die Kupplung (1) und entnehmen Sie
den Diffusor (3).
2. Reinigen Sie den Diffusor (3) durch ausblasen
mit Druckluft.
3. Setzen Sie den Diffusor in den Filtermembran-
halter ein und ziehen Sie die Kupplung (1) von
Hand fest an.
O Das Reinigen des Diffusors am Filtermembran-
halter ist abgeschlossen.
8.12 Kalibrierung des Durchflussmengenzählers prüfen
27021597833792523
Das in der Bedienoberfläche von Ihnen eingestellte Volumen, wird durch einen Durchflussmengenzähler
überwacht. Prüfen Sie die Kalibrierung des Durchflussmengenzählers jährlich durch Auslitern. Zum Ausli-
tern, gehen Sie wie folgt vor:
ü Stellen Sie am Filterregler den Spüldruck auf 2 bar ein.
ü Halten Sie einen Messbecher mit einem Volumen > 5 Liter bereit.
1. Starten Sie eine Spritzextraktion mit einem Spülvolumen von 5 Litern.
2. Befüllen Sie den Messbecher mit dem Pen bis das eingestellte Volumen gemäß Bedienoberfläche
vollständig gefördert wurde.
3. Prüfen Sie das geförderte Volumen nun an der Skala des Messbechers.
Eine Abweichung um +/- 5 % (4,75 ... 5,25 Liter) liegt innerhalb der Toleranz. Bei einer größeren
Abweichung ist eine Kalibrierung erforderlich. Kontaktieren Sie dazu den HYDAC Service.
O Das Prüfen der Kalibrierung des Durchflussmengenzählers ist abgeschlossen.
Ist das Extraktionsgerät mit Ultraschall ausgestattet, wird das Ultraschallbad
durch einen Temperaturfühler überwacht. Lassen Sie Sie den Temperaturfüh-
ler für das Ultraschallbad jährlich durch den HYDAC Service kalibrieren.

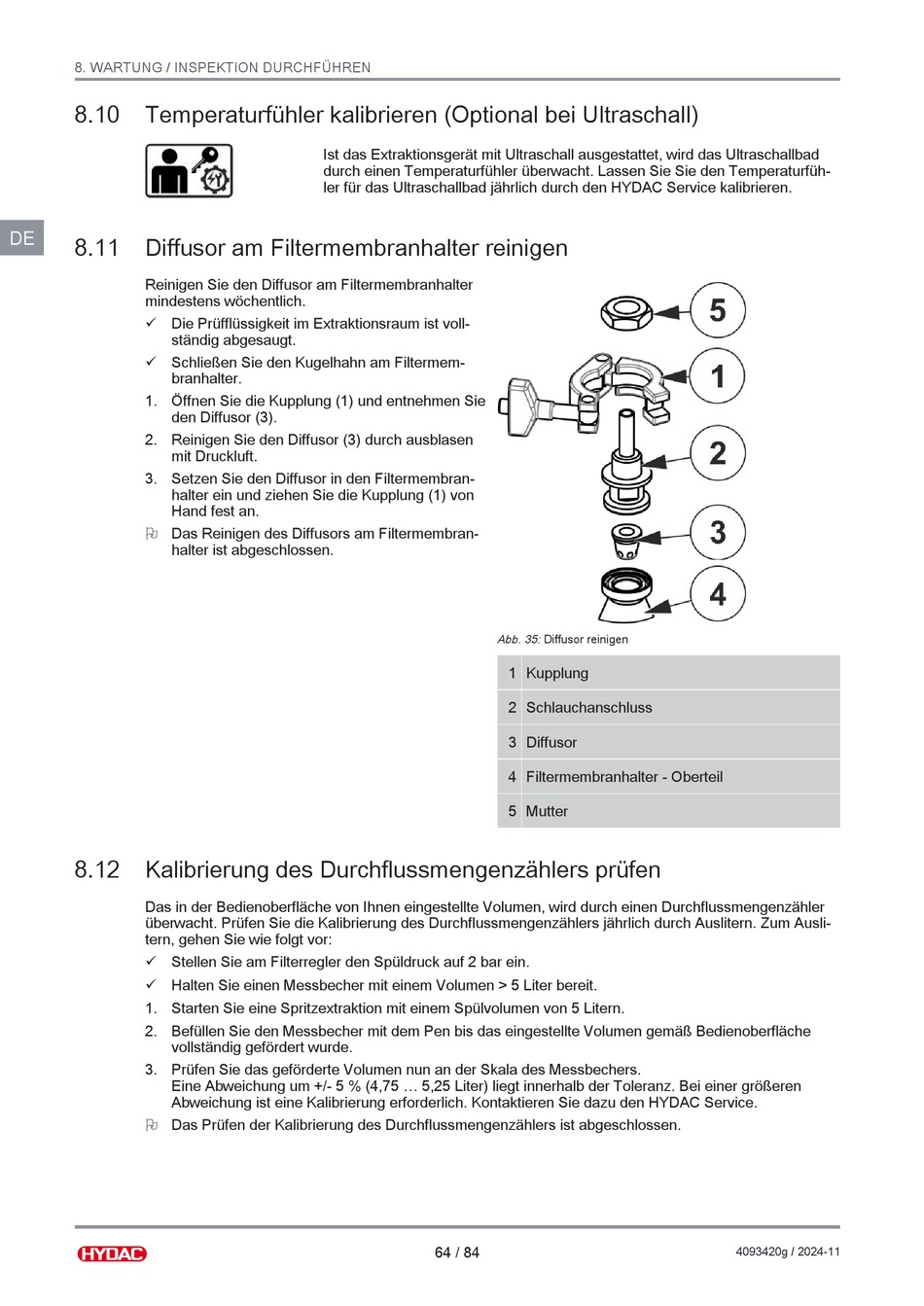

Abb. 35: Diffusor reinigen
