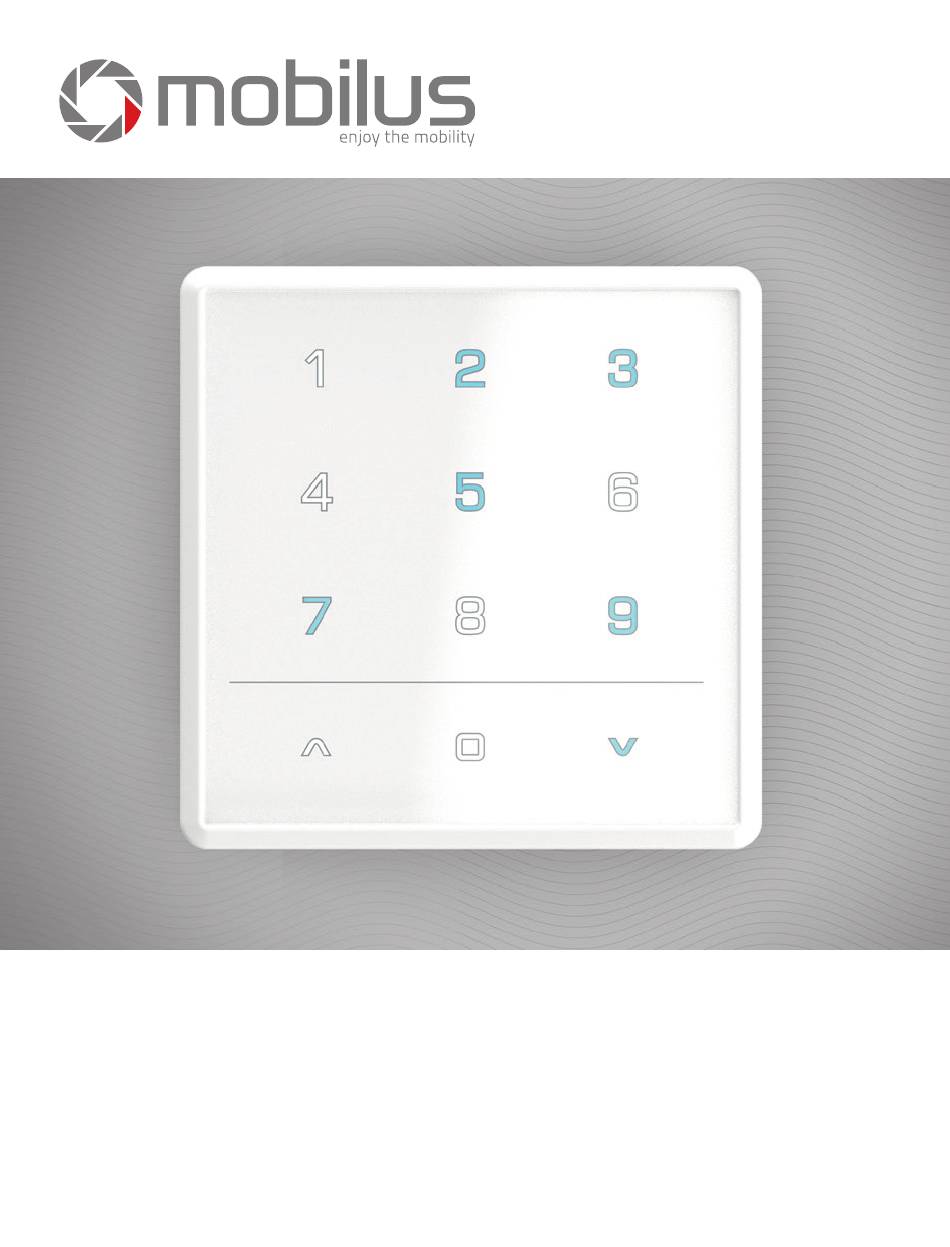

- Seite 1 Manuelle Fernbedienung COSMO | WT9 www.mobilus.pl...
- Seite 2 1. ALLGEMEINE INFORMATIONEN COSMO | WT9 Fernbedienung ist eine 9-Kanal-Controller zur Wandmontage für die Fernsteuerung der Empfänger von MOBILUS (Funk-Stellantriebe für Rollläden, Markisen, und Jalousien / Steuermodule für Rohntriebe ohne Funkkommunikationsmodul / Module ON/OFF). • Unterstützt 9 Kanäle. • Unterstützung von 9 Kanalgruppen.
- Seite 3 FORTSETZUNG 2. BESCHREIBUNG DER ELEMENTE DER FERNBEDIENUNG 3. INHALT DER VERPACKUNG Das Paket enthält folgende Teile: • Fernbedienung COSMO | WT9 • 4 AAA Batterien in der Fernbedienung, gegen Entladung geschützt, • Bedienungsanleitung, • Befestigungsstifte (2 Stk.). 4. TECHNISCHE PARAMETER •...
- Seite 4 5. MONTAGE DER HALTERUNG Komponenten: • rückseitiges Gehäuse der Fernbedienung - A, • Dübel mit Schrauben - B. 1. Bestimmen Sie einen Platz an der Wand, wo die hintere Klappe des Gehäuses platziert werden soll (leichter Zugang, keine durchlaufenden Kabel, Rohre, Wandbewehrung, etc.).
- Seite 5 8. STEUERUNG MIT DER FERNBEDIENUNG WT 9 | GESTEN Fernbedienung COSMO | WT9 gibt dem Benutzer zwei Steuermodi. Modus 1 - Touch - Modus der Benutzer wählt die Kanäle und gibt Befehle durch die Berührung mit dem Finger auf dem Bildschirm der Fernbedienung. Das Aufwecken der Fernbedienung erfolgt durch Berühren des Bildschirms Modus 2 - Touch - Modus mit voller Gestensteuerung - der Benutzer weckt die Fernbedienung, sowohl durch das Annähern der Handfläche dem Bildschirm (ca.
- Seite 6 FORTSETZUNG 8. STEUERUNG MIT DER FERNBEDIENUNG WT 9 | GESTEN 3. AUS/UNTEN-Befehl - muss durch die Handbewegung in Richtung von oben nach unten vor der Fernbedienung erfolgen. Das Display markiert das blaue Kontrollfeld. ACHTUNG! Die Rückbewegung der Hand muss außerhalb des Fernbedienungbere- ichs ausgeführt werden.
- Seite 7 FORTSETZUNG 9. STEUERUNG MIT DER FERNBEDIENUNG WT 9 | AKTIVIERUNG DES BILDSCHRIMS 2. Aktivierung durch Berühren des Fingers im Bedienfeld. In diesem Modus werden auf dem Bildschirm die Kanäle aktiviert, die in der letzten Sitzung vor dem Standby verwaltet wurden. Die Fernbedienung wird den Betrieb dieser Kanäle oder die Auswahl nächster Kanäle erwarten - Abb.
- Seite 8 Finger ca. 1 Sekunde lang und wählen Sie den Kanal (nur einen), den Sie für den Empfänger programmieren möchten - Abb. 10.1 2. Geben Sie den Antrieb MOBILUS R-Serie in den PROGRAM- MIERMODUS DES MASTERS ein: - Halten Sie für 5 Sekunden die PROGRAMMIERTASTE im Abb.
- Seite 9 11. PROGRAMMIERUNG WEITERER FERNBEDIENUNG ACHTUNG! Vorgang: LADEN DER FERNBEDIENUNG IN DEN SPEICHER DES ANTRIEBS ist nur im MODUS 1 der Fernbedienung (Gestensteuerung ausgeschaltet) möglich. 1. Auf dem MASTER drücken Sie gleichzeitig die . Die Steuerungs- - Abb. 11.1a -LEDs und die LED des ausgewählten Kanals beginnen zu blinken. Halten Sie die Tasten gedrückt, bis der Antrieb zwei Mikro-Bewegungen UNTEN/OBEN ausübt, als Bestäti- gung des Eingangs des Antriebs in den PROGRAMMIERMODUS - Abb.
- Seite 10 FORTSETZUNG 12. ÄNDERUNG DER ARBEITSRICHTUNG ANTRIEBS ACHTUNG! Betriebsrichtungsänderung für MOBILUS-Antriebe mit elektronischen Endungen, kann nur getan werden, wenn Sie die oberen und unteren Endpositionen einstellen. Für MOBILUS-Antriebe mit mechanischen Endschaltern kann jederzeit die Richtungsänderung vorgenommen werden. ACHTUNG! Vorgang: ÄNDERUNG DER BETRIEBSRICHTUNG DES ANTRIEBS ist nur im Modus 1 der Fernbedienung (Gestensteuerung ausgeschaltet) möglich.
- Seite 11 > 20 s. Abb. 14 15. ÜBERPRÜFEN SIE DEN AKTIVEN KOMMUNIKATIONSMODUS Um den aktiven Kommunikationsmodus schnell zu identifizieren: 1. Wecken Sie die Fernbedienung auf. 2. Halten Sie die STOP-Taste etwa 5 Sekunden lang gedrückt - Abb. 16 3. Die LEDs im unteren Teil der Frontblende leuchten auf: - neueste Kommunikation COSMO | 2WAY blau - vorherige COSMO-Kommunikation...
- Seite 12 Die während der Garantiezeit entdeckten Mängel werden innerhalb von 14 Werktagen ab dem Datum der Annahme des Reparaturgeräts kostenlos entnommen. Gewährleistungs- und Nachgarantien werden vom Hersteller MOBILUS MOTOR Sp. mit o.o. 18. WARTUNG DES GERÄTS 1. Verwenden Sie zum Reinigen des Gerätes ein weiches Tuch (zB Mikrofaser), das mit Wasser angefeuchtet ist.
