Konig & Meyer 15228 Kurzanleitung

15228 Klarinettenständer
BESTIMMUNGSGEMÄSSER GEBRAUCH
Extra kompakter und standfester 5-Fuß-Klarinettenständer
MERKMALE & FÄHIGKEITEN
- Unkompliziert und bedienerfreundlich
- Hohe Standsicherheit dank klappbarem 5-Fuß-Unterteil
- Mit instrumentenschonender gummierter Kegelspitze
- Ideal gelöste Transportfrage: das Fußteil wird in den Kegel
- geschoben und der Kegel im Schalltrichter der Trompete verstaut
- Technische Daten: Fußkreis-ø 200 mm, Klappmaß: ø 58 x 103 mm,
- Gewicht: 0,13 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten
Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte die für einen
sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
Die Standsicherheit des Stativs hängt maßgeblich ab von:
a. TRAGLAST: Eignung des Instruments, der Bauform, des Fabrikats
b. HANDHABUNG: Angaben in der Anleitung beachten
c. UNTERGRUND: Muss eben und tragfähig sein
d. ÄUSSERE UMSTÄNDE: vor Wind, Stößen, Zerren etc. schützen
- Seitenkräfte sind wegen der Kippgefährdung unbedingt zu vermei-
- den. Sie entstehen z.B. auch bei außermittigem Schwerpunkt der
- Traglast.
- Schraubverbindung zwischen Kegel und Unterteil stets bis zum
- Anschlag festdrehen.
- Die Möglichkeit das Produkt zusammenzulegen, birgt naturgemäß
- Einklemmgefahren. Umsichtige und aufmerksame Handhabung
- bei Aufbau, Betrieb und Abbau sind daher unverzichtbar.
- Zur Reinigung ein leicht feuchtes Tuch und nicht scheuerndes
- Reinigungsmittel.
AUFSTELLANLEITUNG
1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden - und soweit
erkennbar - in Ordnung sind.
a. FUSSGESTELL
a. a.1 Fuß (5x) - a.2 Schraubverbindung
b. KEGEL
2. STÄNDER AUFSTELLEN
Zum Aufbau des 15228 Klarinettenständers genügen wenige Hand-
griffe. Werkzeuge sind dabei nicht erforderlich.
2.1 Kegel b.2 von der Schraubverbindung a.2 herunterdrehen.
2.2 Die 5 Füße a.1 nach außen klappen.
2.3 Kegel wieder auf die Schraubverbindung drehen bis...
2.4 ...zum Anschlag. Die Füße sind nun wackelfrei fixiert.
2.5 Kegelständer auf geeignetem Untergrund abstellen.
2.6 Instrument nun mit Bedacht auf dem Kegel abstellen.
Der Abbau erfolgt in umgekehrter Reihenfolge.
3. EIGNUNG DES INSTRUMENTS
HINWEIS! Die perfekte Passform gibt es nicht bei der Fülle der
Modelle und Hersteller. Es sollte sich richtig anfühlen.
Anbei einige Anhaltspunkte:
3.1 Bauform ist gedacht für A-, B- und G-Klarinetten.
3.2 Das Instrument sollte relativ eng am Kegel anliegen und in etwa
3.2 mit dem unteren Rand des Kegels abschließen.
3.3.1 Kegel zu klein: Erhöhte Taumel- bzw. Kippgefahr bei zu viel Luft.
3.3.2 Schallbecher könnte auf den Füße aufsitzen.
3.4 Kegel zu groß: Die Lücke reduziert die Eintauchtiefe der Klarinette.
4. FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Klarinettenständer steht wackelig
F: B: Untergrund prüfen bzw. in Ordnung bringen 2.5
F: B: Schraubverbindung bis zum Anschlag festdrehen 2.4
F: B: Prüfen, ob Fuß korrekt in der Schraubverbindung sitzt:
4.1 Fuß darf nicht entnommen werden können
4.2 Fuß muss drehbar gelagert sein
F: Instrument wackelt auf dem Kegel
F: B: Siehe Kapitel 3. EIGNUNG DES INSTRUMENTS
TECHNISCHE DATEN / SPEZIFIKATION
Füße: Zinkguß, pulverbeschichtet, schwarz
Material Schraubgewinde: PA, schwarz
Instrumentenkegel: ABS, schwarz
Traglast A-, B- und G-Klarinetten
Fußkreis: ø 200 mm, Gesamthöhe: 126 mm
Abmessungen
Kegel: ø 14-58 x 101 mm
Gewicht 0,33 kg
Verpackung Karton: 59 x 59 x 122 mm
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim
Telefon: 09342/8060, Telefax: 09342/806-150
E-Mail: contact@k-m.de, Web: www.k-m.de
15228-000-55 Rev.09 03-81-020-00 11/24

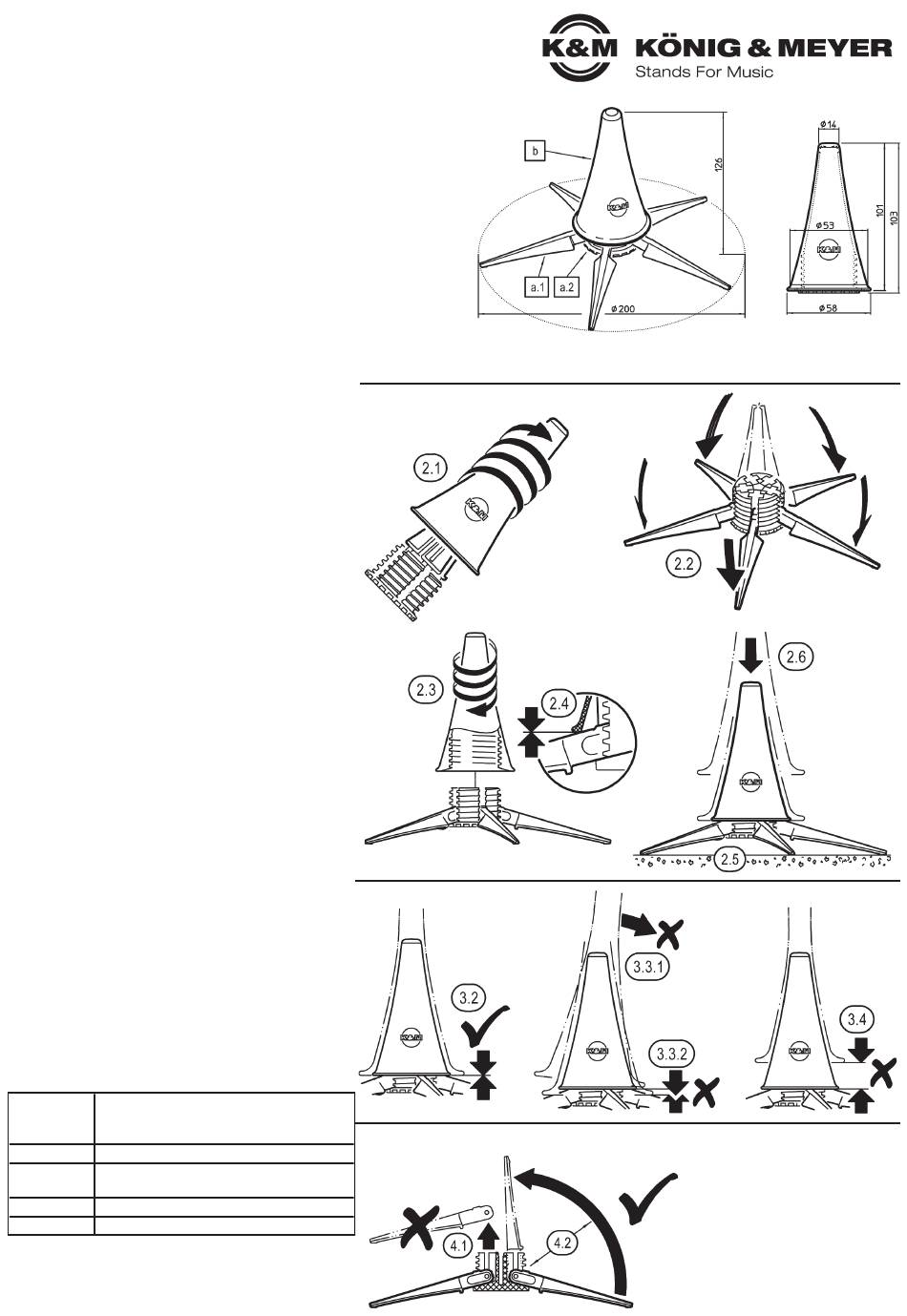

1. BESTANDTEILE & ABMESSUNGEN
