Jackaroo Signalfluss and Stärke

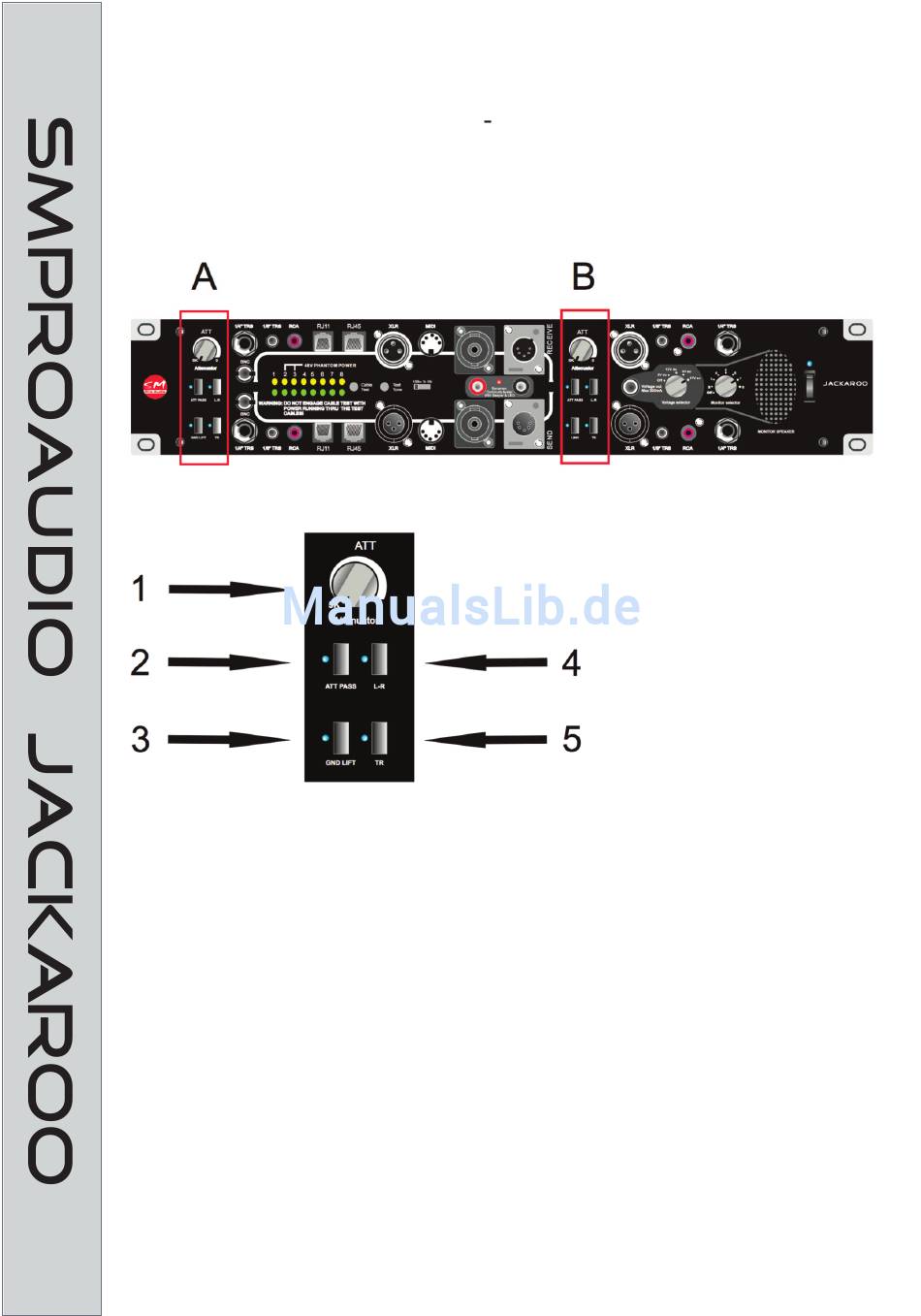

Beide Sektionen des JACKAROO haben Bedienelemente, auf denen Sie die Signalstärke
einstellen sowie das Routing bestimmen. Die beiden Bedienelemente sind identisch bis
auf Schalter 3, der in A zur Massetrennung und in B zum Verbinden der beiden JACK-
AROO-Sektionen genutzt wird.
1 Signalabschwächer
2 Bypass-Schalter für den Signalschwächer
3 Sektion A: GROUND LIFT; Massetrennung auf Pin 1
Sektion B: LINK; wenn gedrückt, dann werden alle Eingänge von Sektion A nach
Sektion B kopiert, so dass Stereosignale von A zwischen A und B gesplittet werden
können oder aber auf drei Ausgänge aufgeteilt werden können.
4 Links/Rechts-Wahlschalter. Wenn Sie ein Stereosignal in zwei Monosignale trennen
möchten, dann können Sie hier auswählen, ob das linke oder das rechte Signal aus-
gegeben wird.
5 Schalter zur Transformatortrennung. Verfügbar für Pin 2 und Pin 3.
