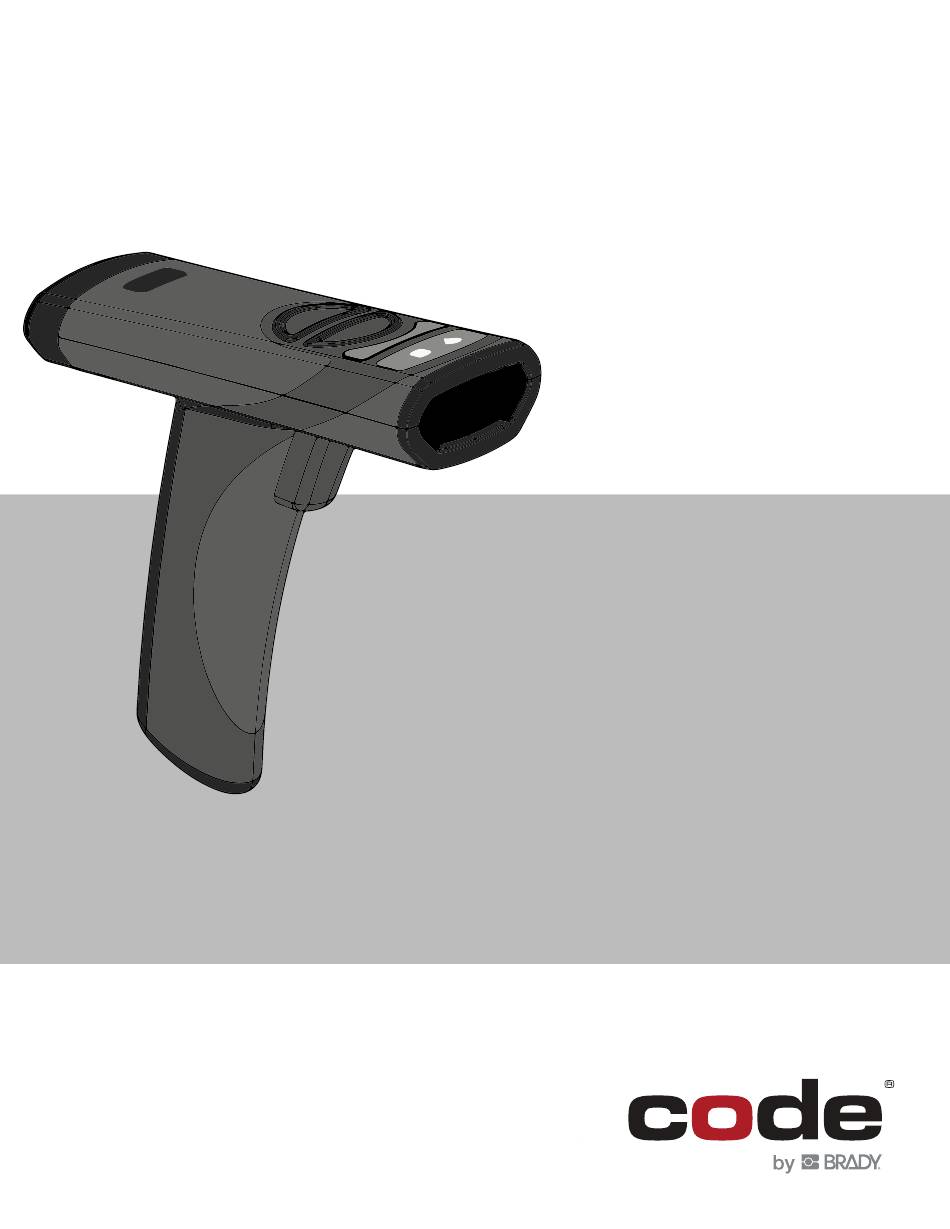

BENUTZERHANDBUCH
CR2100
HANDBUCH-VERSION 01
AKTUALISIERT: JUNI 2024
1
CR2100_Benutzerhandbuch
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Brady code CR2100

  • Seite 1 BENUTZERHANDBUCH CR2100 HANDBUCH-VERSION 01 AKTUALISIERT: JUNI 2024 CR2100_Benutzerhandbuch...

  • Seite 2: Behördliche Konformitätserklärung

    Behördliche Konformitätserklärung HINWEIS: Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte bieten einen angemessenen Schutz vor schädlichen Störungen in Wohnanlagen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einführung ..................4 2. Nützliche Konfigurationscodes ............4 2.1 Bluetooth-Zurücksetzung .................4 2.2 Neustart des Lesegeräts ..................4 2.3 Verbinden von Bluetooth-Geräten anderer Anbieter ...........4 2.4 Koppeln der Basisstation über Bluetooth ............4 3. CR2100 Lesegeräte und Zubehör............5 3.1 Lesegeräte ...................... 5 3.2 Ladestationen ....................5 3.3 Zubehör ......................

  • Seite 4: Einführung

    1. Einführung Einführung Das CR2100 von Code ist ein fortschrittliches kabelloses 2D-Barcode-Lesegerät. Es unterstützt das induktive Laden und die neuesten Bluetooth ® Low Energy-Standards und kombiniert ein leichtes und ergonomisches Design mit ausgezeichneter Leistung beim Scannen von Barcodes. Über die induktive Ladestation CRA-A275 von Code gemäß Industrieprotokoll kann das CR2100 Barcode-Daten mit industrieüblichen SPS (speicherprogrammierbaren Steuerungen) über PROFINET übertragen.

  • Seite 5: Cr2100 Lesegeräte Und Zubehör

    3. CR2100 Lesegerät und Zubehör 3.1 Lesegeräte Teilenummer Beschreibung CR2102-300 Code Reader, CR2100 (Bluetooth, tragbar, schwarz), Akku Code Reader-Set, CR2100 (Bluetooth, tragbar, schwarz), Akku, induktive BT-Ladestation, 0,9 m langes USB-Kabel, CR2102-300-A211-C34-MB6BK Tischhalterung CR2102-300-A211-C34 Code Reader-Set, CR2100 (Bluetooth, tragbar, schwarz), Akku, induktive BT-Ladestation, 0,9 m langes USB-Kabel Code Reader-Set, CR2100 (Bluetooth, tragbar, schwarz), Akku, induktive BT-Ladestation, 1,8 m langes USB-Kabel, CR2102-300-A211-C36-MB6BK Tischhalterung...

  • Seite 6: Begleitdokumente Und Zusätzliche Ressourcen

    4. Begleitdokumente und zusätzliche Ressourcen 4.1 Die CR2100 Kurzanleitung enthält allgemeine Anleitungen zum Einrichten und Verwenden der CR2100 Lesegeräte und Ladestationen. (Verfügbar im Bereich für die Dokumentation der CR2100 Produktseite unter codecorp.com.) 4.2 Im Dokument für die Schnittstellensteuerung (Interface Control Document) wird das Protokoll für die Kommunikation zwischen der Code Reader-Hardware und der auf dem Hostcomputer ausgeführten Anwendungssoftware beschrieben.

  • Seite 7: Auspacken Und Installation

    5. Auspacken und Installation Obere hintere Taste Anmerkung: CR2100 Lesegeräte können nur mit Ladegeräten der CRA-A211 Serie aufgeladen werden. Mit anderen Ladegeräten sind sie nicht kompatibel. 5.1 CR2100 Funktionsmerkmale Abbildung 1: Funktionsmerkmale des CR2102 Lesegeräts Obere hintere Taste Obere vordere Taste Daten-LED LED für kabellose Verbindung...

  • Seite 8: Funktionsmerkmale Der Ladestation

    5. Auspacken und Installation (Fortsetzung) 5.2 Funktionsmerkmale der Ladestation Abbildung 2: Funktionsmerkmale der CRA-A211 Ladestation Gewindelöcher für die Montage LED für kabellose (M3 x 0,5) Paging-Taste Verbindung Micro-USB-Anschluss Kabelkanal Quick Connect-Code 5.3 Funktionsmerkmale der Tischhalterung Abbildung 3: Funktionsmerkmale der CRA-MB6BK-C286 Tischhalterung Gummifüße Aussparungen Befestigungsschrauben Kabelausgang...

  • Seite 9: Funktionsmerkmale Des Quad-Bay-Ladegeräts

    5. Auspacken und Installation (Fortsetzung) 5.4 Funktionsmerkmale des Quad-Bay-Ladegeräts Abbildung 4: Funktionsmerkmale des Quad-Bay-Akkuladegeräts CRA-A274 Akkufach Akku-Haltefeder Ladekontakte Gleichstrom-Buchse Kabelkanal Gummifüße LED für kabellose 5.5 Bluetooth Dongle ® Verbindung Paging-Taste Der Bluetooth-Dongle von Code ermöglicht eine einfache Einrichtung und die zuverlässige Kommunikation mit einem Host-PC, während das CR2100 an einem anderen Ort aufgeladen werden kann.

  • Seite 10: Auspacken

    5. Auspacken und Installation (Fortsetzung) 5.6 Auspacken Öffnen Sie den Karton, in dem sich das Produkt befindet, und entnehmen Sie das Lesegerät und das mitgelieferte Zubehör. Untersuchen Sie das Produkt auf eventuelle Schäden. Wenn das Produkt beschädigt ist, fahren Sie bitte nicht mit der Installation fort.

  • Seite 11: Einrichtung Der Ladestation

    5. Auspacken und Installation (Fortsetzung) 5.8 Einrichtung der Ladestation Verwenden Sie nur von Code gelieferte Kabel und Netzteile, um eine ordnungsgemäße Kommunikation mit dem Host zu gewährleisten und eine ausreichende Spannung beim Aufladen des Lesegeräts bereitzustellen. 5.8.1 Stecken Sie den Micro-USB-Stecker des Kabels in den Micro-USB-Anschluss an der Unterseite der Ladestation (Abbildung 6).

  • Seite 12: Montage Der Ladestation

    5. Auspacken und Installation (Fortsetzung) 5.9 Montage der Ladestation Es gibt mehrere Montagekonfigurationen für unterschiedliche Anwendungen und Anforderungen. Wählen Sie die passende Konfiguration für Ihren Arbeitsablauf aus. 5.9.1 Tischhalterung Die Tischhalterung sorgt für zusätzliche Stabilität des Ladegeräts, wenn es frei auf einer Theke oder einem Tisch steht.

  • Seite 13: Wandhalterung

    5. Auspacken und Installation (Fortsetzung) 5.9.2 Wandhalterung Die Ladestation kann mit der Wandhalterung (CRA-WMB4-C286) an einer Wand befestigt werden. Befestigen Sie die Halterung mit vier Schrauben der Größe 10 (M4 oder M5) an einer Wand (die Schrauben sind nicht im Lieferumfang enthalten). Die Wandhalterung kann je nach der Anwendung nach oben oder nach unten gerichtet angebracht werden (Abbildung 8).

  • Seite 14: Vesa-Halterung

    5. Auspacken und Installation (Fortsetzung) 5.9.3 VESA-Halterung Um die Ladestation neben einem Monitor auf einem Medizinwagen zu montieren, befestigen Sie zuerst die VESA-Halterung (CRA-MB7) an der Monitorhalterung des Wagens. Die CRA-MB7 ist mit Monitoren mit einer Größe von bis zu 69 cm (27 Zoll) kompatibel. Sie kann mit der Halterung entweder auf der linken oder rechten Seite des Monitors angebracht werden.

  • Seite 15: Aufladen Des Cra-B27Dk-C286 Akkus

    5. Auspacken und Installation (Fortsetzung) 5.10 Aufladen des CRA-B27DK-C286 Akkus Es wird empfohlen, den Akku vor der erstmaligen Verwendung des Lesegeräts vollständig aufzuladen, auch wenn ein neuer Akku über eine Restkapazität verfügt. Um während der Arbeit eine ausreichende Akkuleistung zu gewährleisten, stellen Sie das Lesegerät zwischen Arbeitsaktivitäten immer in ein Ladegerät zurück.
  • Seite 16 5. Auspacken und Installation (Fortsetzung) 5.10.2 Die Akkus können auch mit dem Quad-Bay-Akkuladegerät (CRA-A274) aufgeladen werden. Schließen Sie das Quad-Bay-Ladegerät an das zugehörige Netzteil an und verbinden Sie das Netzteil mit einer Wechselstromquelle. Legen Sie Akkus in das Ladegerät ein (Abbildung 11). Die Akkus werden aufgeladen, wenn die Ladestand-LEDs beginnen, immer vier Sekunden lang zu blinken, gefolgt von einer Sekunde Pause.

  • Seite 17: Koppeln Des Cr2100 Mit Einem Bluetooth-Gerät

    5. Auspacken und Installation (Fortsetzung) 5.11 Koppeln des CR2100 mit einem Bluetooth Gerät ® Das CR2100 Lesegerät arbeitet im BLE-Modus (Bluetooth Low Energy). Es muss mit einem anderen Bluetooth-Gerät oder einer Anwendung mit BLE-Unterstützung gekoppelt werden, damit die kabellose Datenkommunikation möglich ist.

  • Seite 18: Koppeln Mit Einem Host

    5. Auspacken und Installation (Fortsetzung) 5.11.3 Koppeln mit einem Host Das CR2100 Lesegerät kann mit einem Drittanbieter-Host gekoppelt werden, der BLE als Bluetooth HID-Tastaturgerät ® unterstützt, beispielsweise ein Mobiltelefon, Tablet oder PC. Scannen Sie den unten gezeigten Barcode (M20381), um das Lesegerät in den Bluetooth-HID-Tastaturmodus zu versetzen. Öffnen Sie das Menü mit den Bluetooth- Einstellungen auf dem Mobilgerät oder den Gerätemanager auf dem PC, suchen Sie unter den verfügbaren Bluetooth- Geräten nach Code CR2100, und stellen Sie eine Verbindung her.

  • Seite 19: Cr2100 Betrieb

    6. CR2100 Betrieb Das CR2100 verfügt über eine rote Beleuchtung und einen blauen Zielbalken zum Scannen von Barcodes. 6.1 Scannen per Hand Richten Sie das CR2100 Lesegerät in einer Entfernung von etwa 10 cm (4 Zoll) (Abbildung 12) auf einen Barcode und betätigen Sie den Auslöser, bis der Barcode erfolgreich gelesen wurde. Stattdessen können Sie auch eine der Tasten oben auf dem Gerät drücken.

  • Seite 20: Zielausrichtung

    6. CR2100 Betrieb (Fortsetzung) 6.2 Zielausrichtung Das CR2100 Lesegerät strahlt einen blauen Zielbalken aus, um die Erfassung des Barcodes in seinem Sichtfeld zu unterstützen (Abbildung 12). Die beste Leistung erreichen Sie, wenn Sie den Zielbalken auf den Barcode richten. 6.3 Scannen im Präsentationsmodus Das CR2100 Lesegerät unterstützt das Scannen im Präsentationsmodus in der Ladestation.

  • Seite 21: Akkubetrieb

    6. CR2100 Betrieb (Fortsetzung) 6.4 Akkubetrieb Der CRA-B27DK-C286 Akku verfügt über eine Lithium-Ionen-Zelle mit fortschrittlichen Funktionen, die eine effektive Nutzung und Lebensdauerverwaltung ermöglichen. Ein neuer Akku ist in der Regel nur teilweise aufgeladen und sollte vor der erstmaligen Verwendung vollständig aufgeladen werden. Der Akku verfügt über eine integrierte Ladestandanzeige, die sich einschaltet, wenn die Ladestand-Taste am Akku gedrückt wird, wenn der Auslöser betätigt wird oder wenn eine der Scan-Tasten gedrückt wird.

  • Seite 22: Paging Des Lesegeräts

    6. CR2100 Betrieb (Fortsetzung) 6.5 Paging des Lesegeräts Mithilfe der Paging-Taste an der Bluetooth ® Ladestation kann ein verbundenes Lesegerät geortet werden. Wenn die Taste länger als 1 Sekunde berührt wird, piept das verbundene Lesegerät, bis eine der folgenden Aktionen auftritt: 1.

  • Seite 23: Feedback Für Anwender

    7. Feedback für Anwender Die CR2100 Lesegeräte und das Zubehör verfügen über integrierte akustische, visuelle und haptische Anzeigen, die Anwendern Statusinformationen zur Verfügung stellen. Die Standardanzeigemuster werden unten beschrieben. Diese Muster können kundenspezifisch an verschiedene Umgebungen angepasst werden. Beispielsweise können Sie festlegen, dass ein erfolgreicher Lesevorgang nur durch Aufleuchten der LEDs und haptisches Feedback angezeigt wird, aber dass kein Piepton ertönt.

  • Seite 24: Cr2100 Konfiguration

    8. CR2100 Konfiguration Es gibt verschiedene Möglichkeiten, das Lesegerät für bestimmte Anwendungen und Anforderungen zu konfigurieren. Beispielsweise können Sie bestimmte Symbologien aktivieren oder deaktivieren, einen Datumscode wie ein Bereitstellungsdatum oder das Ende des Gewährleistungszeitraums integrieren, der Datenausgabe ein Präfix oder Suffix hinzufügen oder sogar komplexe Datenmanipulationen vornehmen.

  • Seite 25: Bluetooth® Kommunikation

    9. Bluetooth Kommunikation ® 9.1 Bluetooth Funkleistung ® Die CR2100 Lesegeräte arbeiten mit der Bluetooth-Funkleistung der Klasse 2. Die standardmäßige Funkleistung des Lesegeräts beträgt 0 dBm. Die Bluetooth-Funkleistung kann für das Lesegerät oder für die Ladestationen neu konfiguriert werden. Die standardmäßige Funkleistung des CRA-A211 Ladegeräts und des CRA-BTDG27-C286 Bluetooth-Dongles beträgt –8 dBm.

  • Seite 26: Cr2100 Technische Daten

    11. CR2100 Technische Daten 11.1 Typische Lesebereiche Test-Barcode Minimaler Abstand Maximaler Abstand 7,5 mil/Code 39 32 mm (1,25 Zoll) 162 mm (6,4 Zoll) 10,5 mil/GS1 DataBar 15 mm (0,59 Zoll) 146 mm (5,75 Zoll) 13 mil/UPC 23 mm (0,905 Zoll) 254 mm (10,0 Zoll) 6,3 mil/Data Matrix 28 mm (1,10 Zoll) 106 mm (4,17 Zoll) 10 mil/Data Matrix 16 mm (0,63 Zoll) 164 mm (6,46 Zoll) 20,8 mil/Data Matrix 21 mm (0,83 Zoll) 318 mm (12,52 Zoll)

  • Seite 27: Abmessungen Des Produkts

    11. CR2100 Technische Daten (Fortsetzung) 11.3 Abmessungen des Produkts Abbildung 15: Abmessungen des CR2100 Lesegeräts 131 mm (5,2 Zoll) 53 mm (2,1 Zoll) 135 mm (5,3 Zoll) CR2100_Benutzerhandbuch...

  • Seite 28: Abmessungen Der Ladestation

    11. CR2100 Technische Daten (Fortsetzung) 11.4 Abmessungen der Ladestation Abbildung 16: Abmessungen des CRA-A274 Quad-Bay-Akkuladegeräts 75 mm (3,0 Zoll) 64 mm (2,5 Zoll) 139 mm (5,5 Zoll) 86 mm (3,4 Zoll) Abbildung 17: Abmessungen der Ladestation für CRA-A211 79 mm (3,1 Zoll) 49 mm (1,9 Zoll) 79 mm (3,1 Zoll) CR2100_Benutzerhandbuch...

  • Seite 29: Abmessungen Der Sockel- Und Wandhalterungen

    11. CR2100 Technische Daten (Fortsetzung) 11.5 Abmessungen der Sockel- und Wandhalterungen Abbildung 18: Abmessungen der CRA-MB6BK-C286 Tischhalterung 21 mm (0,8 Zoll) 121 mm (4,8 Zoll) 93 mm (3,7 Zoll) Abbildung 19: Abmessungen der CRA-WMB4-C286 Wandhalterung 82,5 mm (3,2 Zoll) 9,7 mm (0,4 Zoll) 17,5 mm (0,7 Zoll) 82,5 mm (3,2 Zoll) 73 mm (2,9 Zoll) CR2100_Benutzerhandbuch...

  • Seite 30: Abmessungen Der Wagenhalterung Und Des Bluetooth ® Dongles

    11. CR2100 Technische Daten (Fortsetzung) 11.6 Abmessungen der Wagenhalterung und des Bluetooth Dongles ® Abbildung 20: Abmessungen der CRA-MB7 Wagenhalterung 139,7 mm 395 mm (15,6 Zoll) (5,5 Zoll) 75 mm (3,0 Zoll) 152 mm (6,0 Zoll) 100 mm (3,9 Zoll) 12,5 mm (0,5 Zoll) 82 mm (3,2 Zoll) 73 mm (2,9 Zoll) Abbildung 21: Abmessungen des CRA-BTDG27-C286 Bluetooth Dongles ®...

  • Seite 31: Cr2100 Geräteinformationen

    12. CR2100 Geräteinformationen 12.1 Informationen zum Lesegerät Für die Geräteverwaltung und den Support von Code werden Informationen zum Lesegerät benötigt. Um die Modellnummer, Seriennummer, Firmware-Version und optionale Lizenzen des Lesegeräts zu ermitteln, führen Sie die CortexTools3 Software aus und verbinden Sie das Lesegerät über eine induktive Bluetooth Ladestation mit ®...

  • Seite 32: Informationen Zur Induktiven Bluetooth-Ladestation

    12. CR2100 Geräteinformationen (Fortsetzung) 12.2 Informationen zur induktiven Bluetooth Ladestation ® Scannen Sie den unten gezeigten Barcode (M20408), um Informationen zum Bluetooth-Ladegerät zu erhalten. Die folgenden Daten werden angezeigt: Hinweis: Die oben genannten Informationen können auch in eine Textanwendung wie Notepad ausgegeben werden.

  • Seite 33: Informationen Zum Akku

    12. CR2100 Geräteinformationen (Fortsetzung) 12.3 Informationen zum Akku Scannen Sie den unten gezeigten Barcode (M20402), um Informationen zum Akku zu erhalten. Die folgenden Daten werden angezeigt: Hinweis: Die oben genannten Informationen können auch in eine Textanwendung wie Notepad ausgegeben werden. Hinweis: Code veröffentlicht regelmäßig neue Firmware für die Hardware.

  • Seite 34: Wartung Und Fehlerbehebung

    13. Wartung und Fehlerbehebung 13.1 Zugelassene Desinfektionsmittel für CR2100 Lesegeräte: • Clorox nicht bleichende Desinfektionstücher ® • Oxivir Tb-Tücher ® • 0,5 % Wasserstoffperoxid-Lösung Anmerkung: Gemischte Desinfektionsmittel wurden nicht für die Verwendung mit Code-Geräten getestet oder zugelassen. Sie können Schäden verursachen und den Gewährleistungsanspruch aufheben.

  • Seite 35: Anleitung Zur Fehlerbehebung

    13. Wartung und Fehlerbehebung (Fortsetzung) 13.3 Anleitung zur Fehlerbehebung Problem Mögliche Ursachen Mögliche Lösungen Die Beleuchtung oder der Der Akku ist leer. Laden Sie den Akku auf oder ersetzen Sie ihn durch einen neu aufgeladenen Zielbalken erscheint nicht, wenn Akku. Achten Sie beim Aufladen darauf, dass die LEDs am Akku blinken. eine Scan-Taste gedrückt oder der Fehler bei der Bilderfassung, obere LED Kontaktieren Sie den Support.

  • Seite 36: Kontaktaufnahme Mit Dem Code-Support

    Rücksendegenehmigungsnummer (RMA) und Versandanweisungen zur Verfügung. Wenn das Gerät nicht ordnungsgemäß verpackt und versandt wird, können Schäden am Gerät entstehen. Dadurch kann die Gewährleistung erlöschen. Für Reparaturen oder technische Unterstützung in der EMEA-Region wenden Sie sich bitte an Ihr regionales Brady-Büro für technischen Support. Einzelheiten finden Sie hier: bradyeurope.com/services Code Corp ist eine Marke von Brady.
