NOVA LED L | NOVA LED M

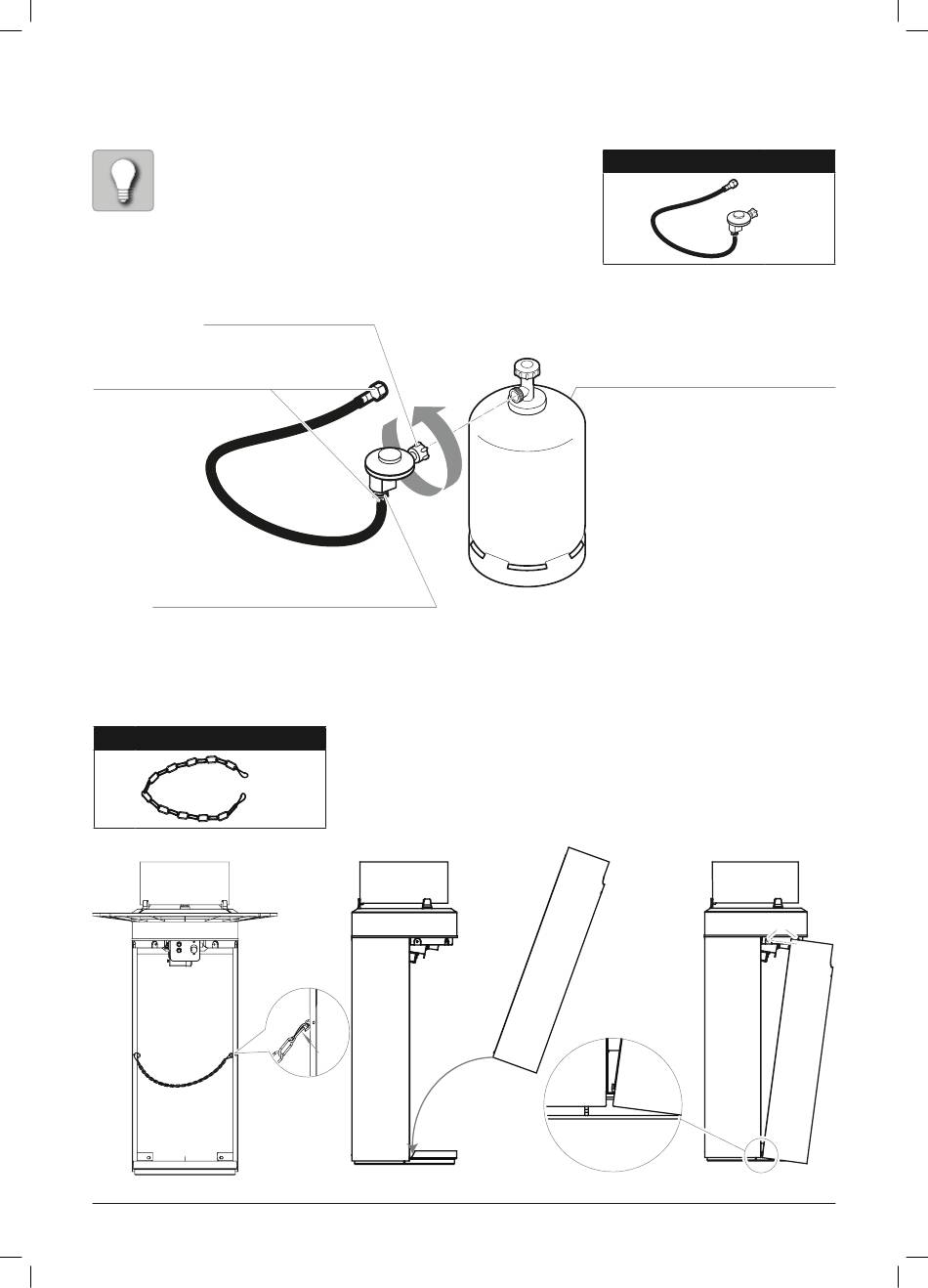

Écrou-raccord (E)
du régulateur de pression
Écrous-raccords (C) de la
conduite flexible
(DIN EN 16436-2)
Tenon fileté (D) du régulateur de pression
50 mbar ; 1,5 kg/h (DIN EN 16129, type 694)
FERMER LE BOÎTIER
N° Illustration Quantité
6
Numéro d'article : 5600 | 5601 | 5602 | 5603 | 5604 | 5605 | 5606 | 5607
1
63
N° Illustration
4
5
Filetage du détendeur de la bouteille (F)
Bouteille de gaz de 5 kg
Hauteur :
Diamètre :
(peut être rangé dans l'appareil)
Bouteille de gaz de8kg
Hauteur :
Diamètre :
(peut être rangé dans l'appareil)
Bouteille de gaz de 11 kg
Hauteur :
Diamètre :
(Peut être rangé uniquement
dans les appareils NOVA LED L)
Quantité
1
1
env. 47,0 cm
env. 23,5 cm
env. 46,0 cm
env. 30,0 cm
env. 59,0 cm
env. 30,0 cm
MAGNETIC
