KLASCHKA BDK Compact Bedienungsanleitung

Doppelblechkontrolle
BDK Compact
Merkmale
Einkanaliges kompaktes Doppelblechkontrollgerät BDK/I zum
Anschluss eines Fühlers zur einseitig berührenden Messung
von Fe-Blechen.
Anwendung
Die Doppelblechkontrolle BDK Compact lässt sich überall
dort einsetzen, wo Eisenbleche auf Überschreiten eines
Grenzwertes überwacht (Doppelblech) und/oder die ermittelte
Blechdicke als analoger Wert zur Weiterverarbeitung an eine
Steuerung ausgegeben werden soll.

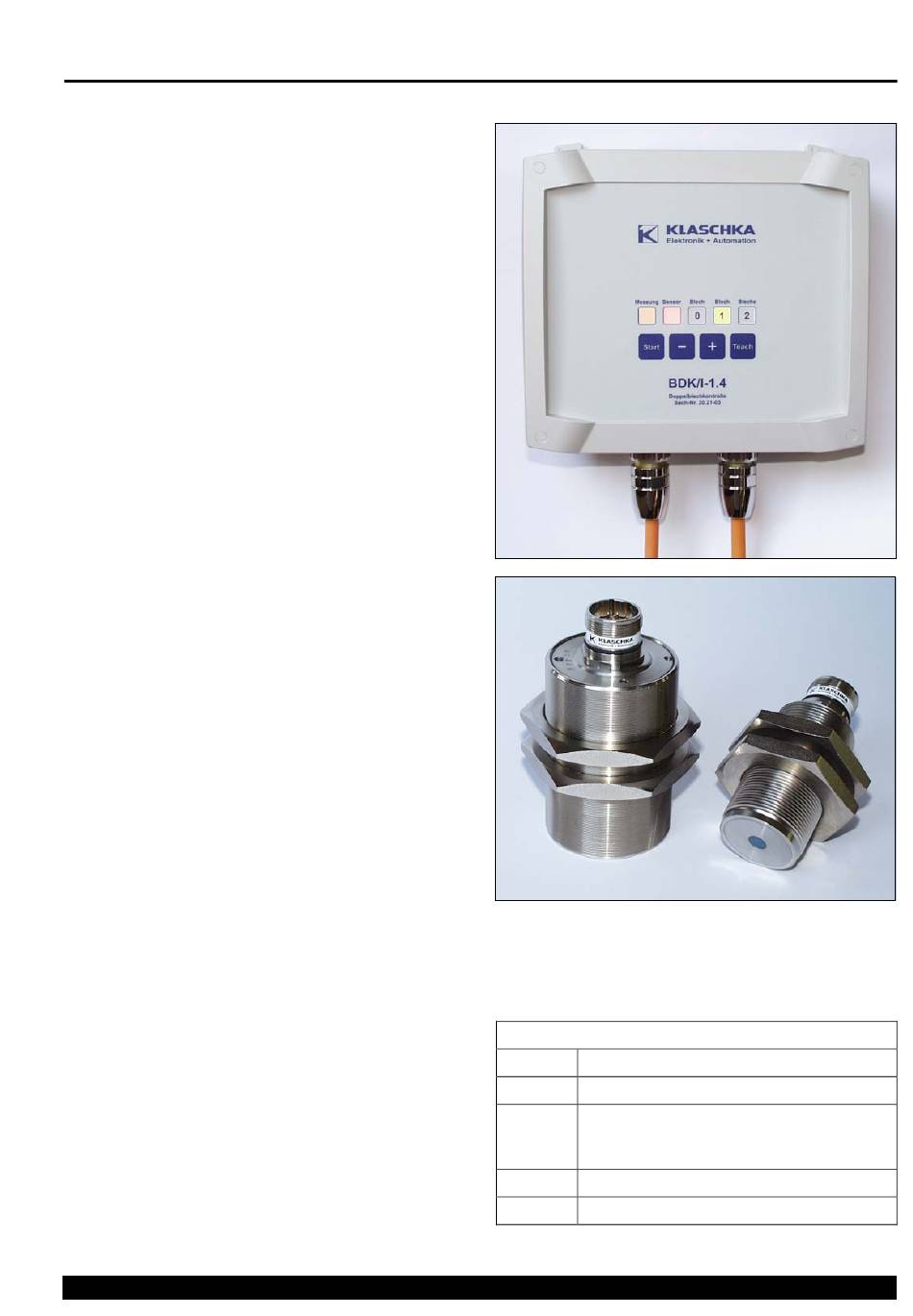

Aufbau
Das Gerät ist in einem robusten Kunststoffgehäuse einge-
baut. Der Blechdickenfühler lässt sich mit den vorgefertigten
Verbindungsleitungen schnell und problemlos anschließen.
Der Anschluss der Versorgungsspannung, der Steuersignale
sowie des Analogausganges erfolgt über einen 9-poligen
M23-Steckverbinder.
Einbauhinweis
Der Sensor lässt sich in den Saugnapf eines Greifers ein-
bauen oder in eine Kontrollstation integrieren. Das Blech
muss während des Messvorganges vollflächig auf den Mess-
fühler aufgelegt werden.
Arbeitsweise
Zusammen mit den Blechdickenfühlern DSP für einseitig be-
rührende Messung können Bleche in einem Messbereich von
0,15 bis 4 mm auf Doppelung überwacht werden. Bei der
Messung erzeugt eine Erregerspule ein starkes Magnetfeld.
Das Blech wird kurzzeitig angezogen und bis zur Sättigung
magnetisiert. Eine Fühlerspule misst den magnetischen
Fluss, der Messwert wird im Auswertegerät linearisiert und in
ein analoges Signal gewandelt. Der Messvorgang lässt sich
durch ein externes Startsignal oder durch Betätigen des
Starttasters am Bedienfeld auslösen. Liegt das Startsignal
dauerhaft an, wird die Messung periodisch alle 500 ms wie-
derholt.
Über das Bedienfeld bzw. ein externes Teach-In-Signal wird
das aktuell zu kontrollierende Blech eingelernt. Während des
Lernvorgangs werden automatisch drei Messungen durch-
geführt. Die daraus berechnete Blechdicke bildet den gespei-
cherten Referenzwert. "Doppelblech" wird beim Überschrei-
ten der 1,3-fachen Dicke des Referenzbleches gemeldet. Die
Meldung "Kein Blech" erscheint, wenn der Referenzwert um
mehr als das 0,5-fache unterschritten wird. Beim Erkennen
eines Doppelblechs wechselt der Schaltausgang für 1 Blech
von Hi auf Lo.
Bedienung
Die Bedienung erfolgt über vier Bedientasten auf der Front-
seite des Gerätes:
Start Manueller Start einer Messung
- Grenzwert erniedrigen bzw. Nullwert kalibrieren
+ Grenzwert erhöhen bzw. Endwert kalibrieren
Teach Einlernen des Referenzbleches
KLASCHKA
© Klaschka Industrieelektronik GmbH • Am Zeller Pfad 1 • D-75242 Neuhausen • Fon +49 7234 79 0 • Fax 79 112 • e-mail: sales@klaschka.de • www.klaschka.de
Anzeige
Über das Ergebnis der aktuellen Messung geben zusätzlich 5
Leuchtdiodenanzeigen Auskunft.
Leuchtfelder:
Messung Leuchtet während der Messung
Sensor Leuchtet, wenn der Fühler ein Blech erkennt
0-Blech Leuchtet, wenn sich kein Blech vor dem Füh-
ler befindet oder der Messwert kleiner als der
untere Grenzwert ist.
1-Blech Leuchtet bei Ausgabe der 1-Blech-Meldung
2-Bleche Leuchtet bei Ausgabe der 2-Bleche-Meldung
KB 10.12
BDK/I-1.4
Sach-Nr. 20.21-03
BDK 1/6
