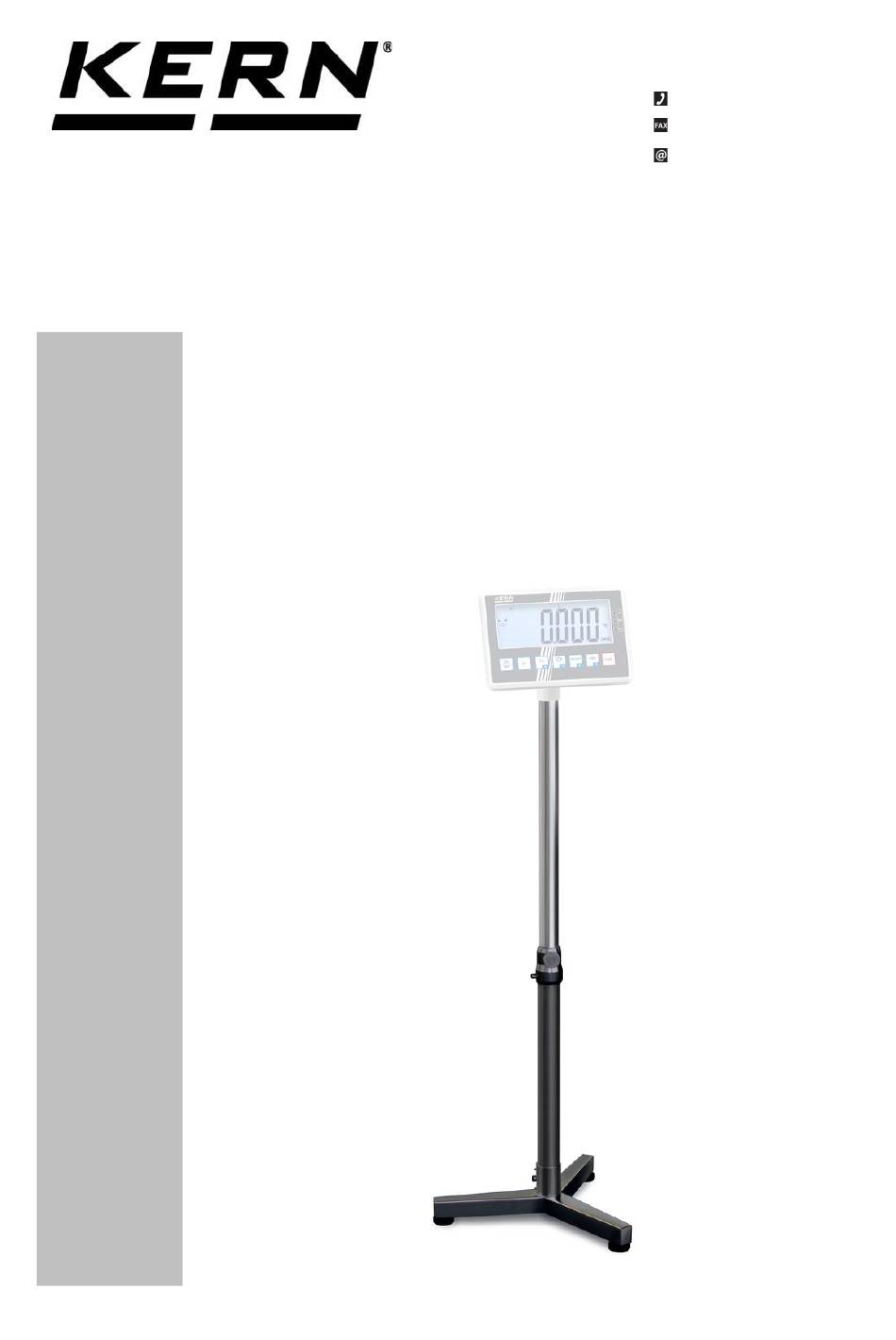

- Seite 1 KERN & Sohn GmbH Ziegelei 1 +0049-[0]7433-9933-0 72336 Balingen-Frommern +0049-[0]7433-9933-149 Germany info@kern-sohn.com Installationsanleitung Stativ KERN BFS BFS A07 Version 1.2 2024-08 BFS-A07-IA-2412...
- Seite 2 Stative Version 1.2 2024-08 Installationsanleitung Inhaltsverzeichnis Technische Daten ..................3 Abmessungen ........................... 3 Lieferumfang ....................4 Installation ...................... 6 BFS-A07-IA-d-2412...
- Seite 3 Technische Daten KERN BFS-A07 Stativhöhe (mm) 600-1040 Abmessungen • Maße in mm BFS-A07-IA-d-2412...
- Seite 4 Lieferumfang Stativfuß Stativrohr unten Halter für Anzeigegerät Stativrohr oben Halterung Anzeigegerät Fußschrauben BFS-A07-IA-d-2412...
- Seite 5 Rohrverbinder M6 x 20 M8 Mutter Unterlegscheibe M7 x 10 M5 x 16 M6 x 10 M4 x 10 Madenschraube B, D und G werden in vormontiertem Zustand geliefert. BFS-A07-IA-d-2412...
- Seite 6 Installation Durchführung: Fußschrauben den Stativfuß ein- drehen Das untere Rohr (B) in den Stativfuß einsetzen BFS-A07-IA-d-2412...
- Seite 7 Schrauben fi- xieren Halter (E) für das An- zeigegerät obere Ende des Stativ- rohrs (D) stecken und mit der Schraube (S4) befestigen. Auf der Ge- genüberliegenden Seite mit der Unterleg- scheibe (S3) und der Mutter (S2) kontern BFS-A07-IA-d-2412...
- Seite 8 Adapter (C) für das An- zeigegerät obere Ende des Stativ- rohrs (D) stecken und Schrauben (S6) befestigen. Das Anzeigegerät mit den Schrauben (S7) am Halter für das An- zeigegerät befestigen. BFS-A07-IA-d-2412...
