Inhaltszusammenfassung für Absaar SUN-M60G4-EU-Q0

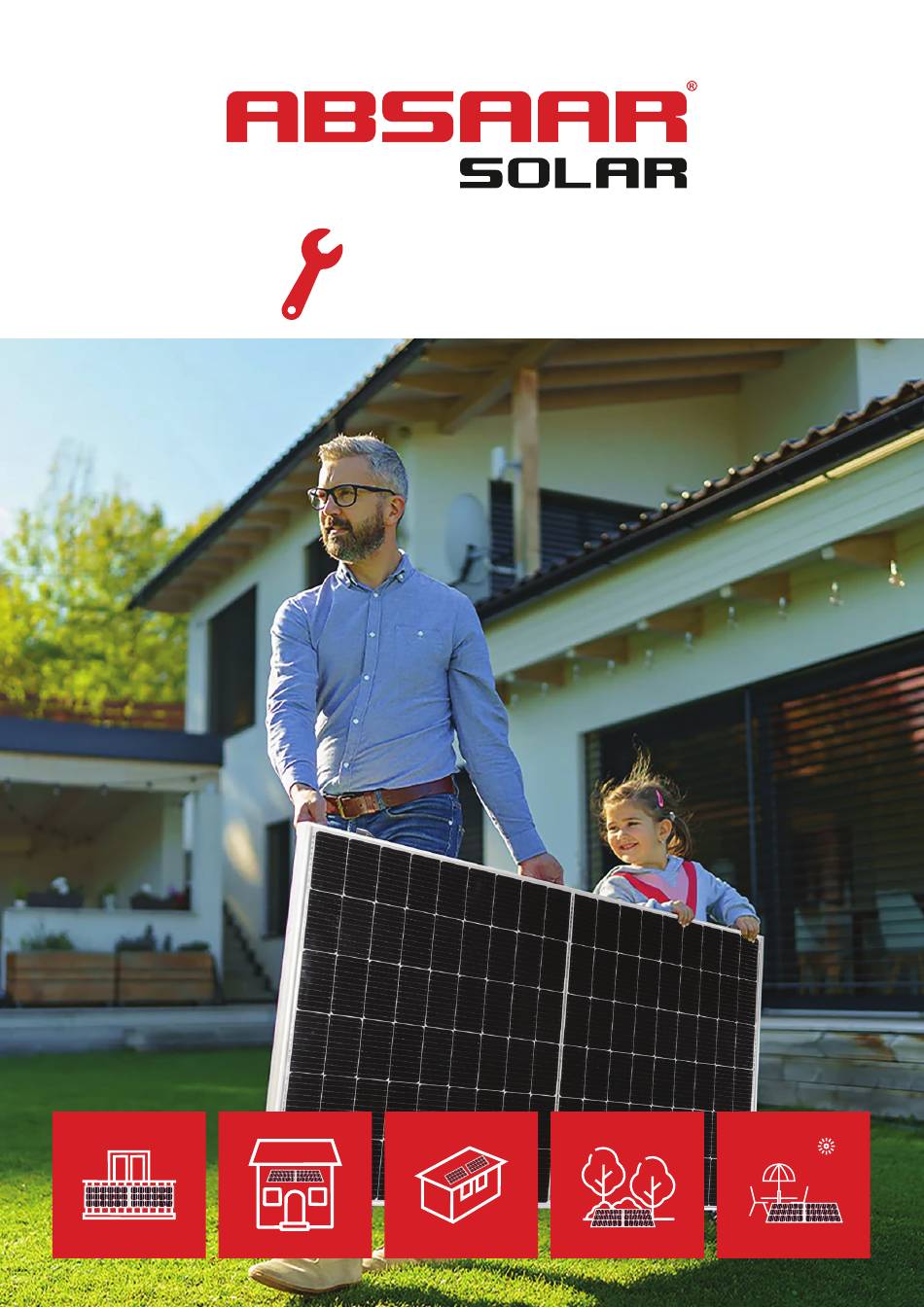

- Seite 1 Montageanleitung Für dein eigenes Balkonkraftwerk Balkon Fassade Flachdach Garten Terrasse...
- Seite 2 Sicherheitshinweise Allgemeine Hinweise Bitte lesen Sie diese Anleitung vor Beginn der Montagearbeiten sorgfältig durch. Schäden, die durch unsachgemäße Handhabung entstehen, entfallen aus jeglichen Haftungs- und Gewährleistungsansprüchen. Bewahren Sie die Montageanleitung für späteres Nachschlagen auf. Diese Anleitung beschreibt die Installation und den Betrieb, einer über den Endstromkreis eines Haushalts angeschlossenen netzgekoppelten Solaranlage.
- Seite 3 Bei der Installation und dem Betrieb des Balkonkraftwerk sind die nationalen Rechtsvorschriften und die Anschlussbedingungen des Netzbetreibers zu beachten. Insbesondere die DIN VDE V 0100-551-1 (VDE V 0100-551-1), VDE AR-N 4105:2018- 11, DIN VDE 0100-712, DIN VDE 0100-410 und DIN VDE V 0628-1 (VDE V 0628-1). Beachten Sie, dass für einen sicheren Betrieb des Stromkreises eine Fehlerstromschutzeinrichtung (FI) mit 30mA entsprechend der DIN VDE 0100-410 (VDE 0100-410) verbaut sein muss.
- Seite 4 Ein Zweirichtungszähler oder ein Zähler mit Rücklaufsperre muss installiert sein (der Netzbetreiber prüft dieses im Zuge der Anmeldung). Lieferumfang: 1 flexibles Solarpanel 200 Watt MC4 Anschlusskabel zum Anschluss des Panel an den Wechselrichter Befestigungsbänder zur Montage des Panel Sie benötigen 2 Paneele in Reihe geschaltet, damit der MPPT Eingang des Inverter genug Spannung hat.
- Seite 5 Installation Schritt 1 Zwei Personen verbringen die Paneele an den Montageort Schritt 2 Verwenden Sie die Montagebänder Achten Sie auf die Ausrichtung siehe Zeichnung. Testen Sie mir der Hand ob das Panel gut fixiert ist. Schritt 3 Verbinden Sie die 2 Panel wie in 1 beschrieben...
- Seite 6 Schritt 4 Verbinden Sie die 2 Solarpaneele mit den 2 MC4 Kabel mit dem Inverter. Der Inverter muss mittig platziert werden befestigen Sie diesen mit geeignetem Befestigungsmaterial an dem Balkongeländer ( Nicht im Lieferumfang enthalten) Schritt 5 Verbinden Sie das Anschlusskabel mit dem Inverter und stecken das Anschlusskabel in die Steckdose 800W Anlage Sollten Sie 800W Solarleistung wünschen können Sie durch den Kauf des Artikels Solar-...
- Seite 7 EU Declaration of Conformity Product: Micro Inverter Model:SUN-M60G4-EU-Q0 / SUN-M80G4-EU-Q0 This declaration of conformity is issued under the sole responsibility of the importer MSA International SA, rue industrie 12, 3895 Foetz, Luxemburg. The object of the declaration described above is in conformity with the relevant Union...
- Seite 8 RED: ETSI EN 300328 V2.2.2(2019-07) ● ETSI EN 301489-1 V2.1.1(2017-02) ETSI EN 301489-17 V3.2.2(2019-12) Foetz,02.12.2023 Gilbert Jost MSA International SA...
- Seite 9 Jetzt die Kraft der Sonne nutzen - 100 % saubere Energie MSA INTERNATIONAL S.A. 12, rue de l’Industrie L-3895 FOETZ LUXEMBOURG...
