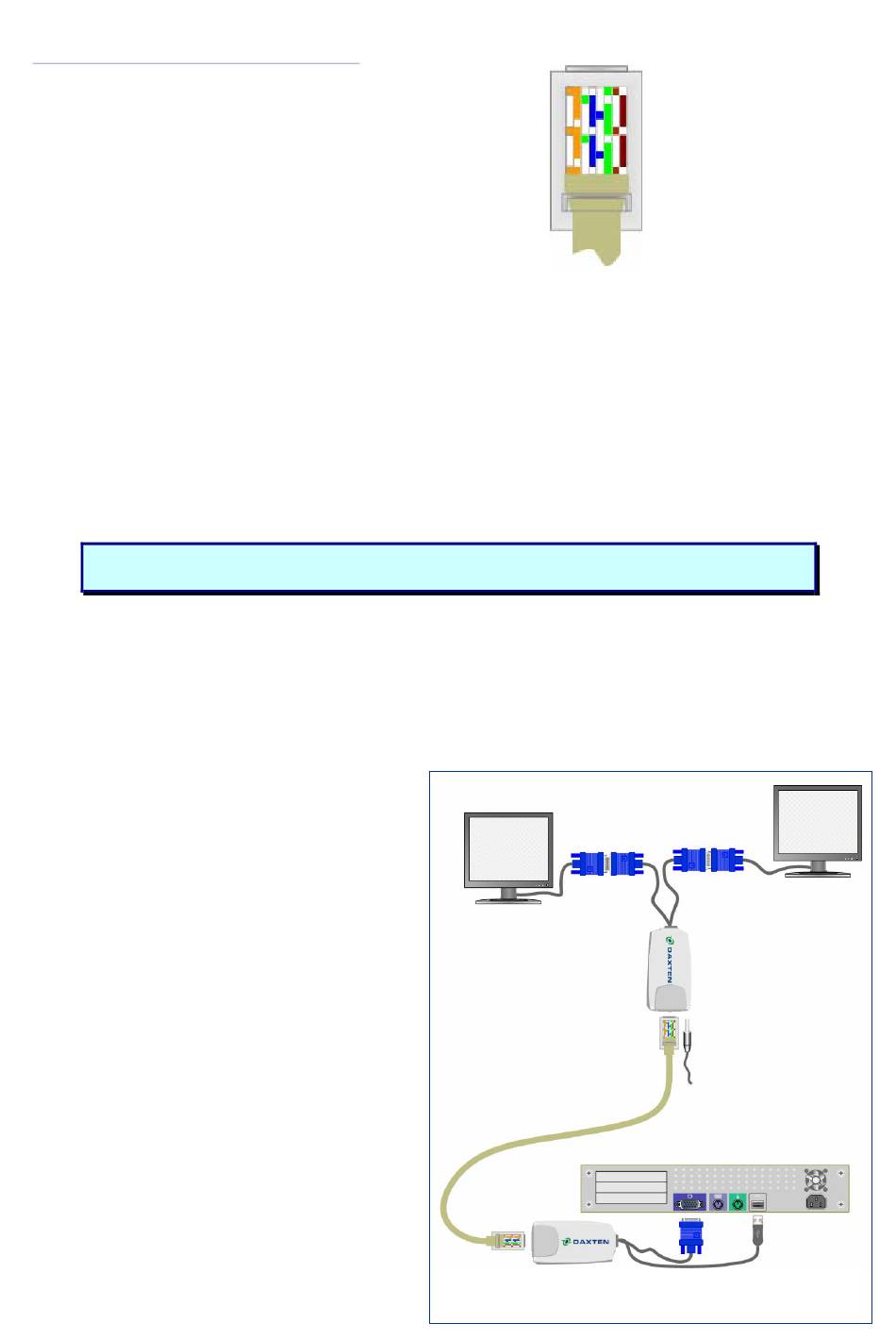

Pin
Drahtfarbe
1
Weiss/Orange
2
Orange/Weiss
3
Weiss/Grün
4
Blau/Weiss
5
Weiss/Blau
6
Grün/Weiss
7
Weiss/Braun
8
Braun/Weiss
Anschließen ohne einen DisplayIt Micro Splitter
1.
Schalten Sie Ihren Computer aus.
2.
Schließen Sie den DisplayIt Micro Transmitter an den Monitor Port des Computers an.
Schließen Sie den USB Netzteiladapter am USB Port Ihres Computers an.
3.
Schließen Sie das CAT5 Kabel an der Reciever und der Transmitter-Einheit des DisplayIt
Micro an.
4.
Schließen Sie die Receiver-Einheit an den entfernten Monitor an.
5.
Schließen Sie das Netzteil an der Receiver-Einheit an.
6.
Falls notwendig, können Sie mit dem Schraubenzieher den Drehschalter für das Bild
justieren.
Hinweis:
Wenn Sie einen Micro Splitter einsetzen, versorgt dieser die Receiver-Einheiten
mit Strom. Verbinden Sie das Kabel nicht mit anderen Geräten.
Anschließen mit einem DisplayIt Micro Splitter
1.
Schalten Sie Ihren Computer aus.
2.
Schließen Sie den DisplayIt Micro Transmitter an den Monitor Port des Computers an.
Schließen Sie den USB Netzteiladapter am USB Port Ihres Computers an.
3.
Schließen Sie das UTP Kabel am DisplayIt Micro Splitter an.
4.
Verbinden Sie die DisplayIt Micro Receiver-Einheiten mit den entfernten Monitoren und den
Micro Splittern.
5.
Falls notwendig, können Sie mit dem
Schraubenzieher den Drehschalter
für das Bild justieren.
Sie können den Micro Splitter kaskadieren,
indem Sie ein UTP Kabel an dem RJ45
Eingang und am Ausgang eines anderen
Micro Splitter anschließen.
Legen Sie die Kabel nicht in die Nähe von
fluoreszierendem Licht, Klimaanlagen und
Maschinen die möglicherweise elektrische
Störungen verursachen.
LED Leuchten
Der DisplayIt Micro Transmitter und Receiver
hat jeweils 2 LEDs über dem R Port. Die
grüne LED zeigt an, dass der Strom an ist. Die
aufleuchtende gelbe LED zeigt an, dass das
Gerät angeschlossen ist.
Draht
Paar
T2
2
R2
2
T3
3
R1
1
T1
1
R3
3
T4
4
R4
4
Schnelle Inbetriebnahme
