ANTHELL ELECTRONICS AE-PR1 Installations & Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
PIN-COD & RFID-KARTEN ZUTRITTSKONTROLLER
Installations- & Bedienungsanleitung
Kurzanleitung
Funktionsbeschreibung
Wechseln in den
Programm-Modus
Ändern des Manager-Codes
Anlegen der PIN-Code-User
Anlegen der RFID-User
Löschen der User
Programm-Modus verlassen
Öffnungs-Vorgang
PIN-Code-User
RFID-User
Copyright by Anthell Electronics
AE-PR1
Programmier-Code
123456 #
(muss schnell nacheinander eingegeben werden)
Sie befinden sich jetzt im Programm-Modus
(123456 ist der voreingestellte Manager-Code]
123456 # [0] neuer Manager-Code # neuen Manager-Code wiederholen #
(Der Manager-Code muss 6-Stellig sein, nur Zahlen)
Manager-Code # [1] [PIN-Code] #
(PIN-Code kann 4 - 6 stellig sein, 8888 ist RESERVIERT)
Manager-Code # [1]
(Karten können fortlaufend angelegt werden)
Manager-Code # [2]
Manager-Code # [2]
(PIN´s und Karten können fortlaufen gelöscht werden)
PIN-Code eingeben + #
RFID-TAG auflegen

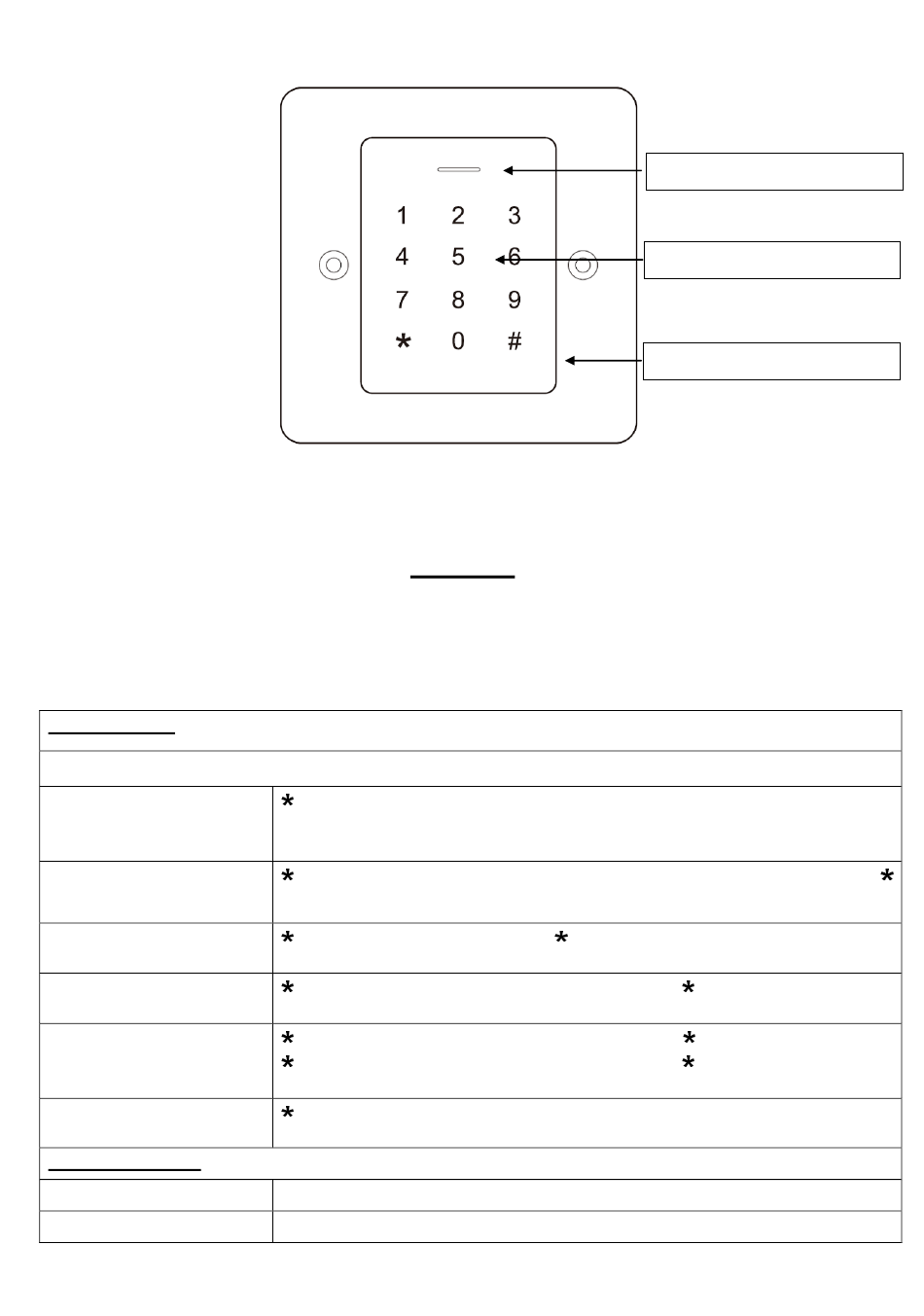

Status-LED
Zahlen-Feld
RFID-Leseantenne
[RFID-TAG auflegen] #
[PIN-Code eingeben] #
[RFID-TAG auflegen] #
www.anthell-electronics.de
Seite 1
Inhaltsverzeichnis
Inhaltszusammenfassung für ANTHELL ELECTRONICS AE-PR1
- Seite 1 (Karten können fortlaufend angelegt werden) Löschen der User Manager-Code # [2] [PIN-Code eingeben] # Manager-Code # [2] [RFID-TAG auflegen] # (PIN´s und Karten können fortlaufen gelöscht werden) Programm-Modus verlassen Öffnungs-Vorgang PIN-Code-User PIN-Code eingeben + # RFID-User RFID-TAG auflegen Copyright by Anthell Electronics www.anthell-electronics.de...
-
Seite 2: Einführung
Seite 2 Einführung Der AE-PR1 ist ein eigenständiger Zutrittskontroller mit integriertem PIN-Code und einer RFID-Lese-Einheit mit dem jetzt auch RFID-Karten eingelesen werden können. Er verfügt über eine Speicher-Kapazität von 990 User (PIN-Code und RFID-Karten-User). Die eigebaute 125KHz RFID-Lese-Einheit unterstützt alle berührungsfreie RFID-Kartenformate (26bit Wiegand) und auch den Ausgang zur anderen 26bit oder 34bit Wiegand Eingangs- und Kontrollgeräte. -
Seite 3: Sicherheitshinweise
- Vor dem Einbau empfehlen wir Ihnen das Gerät im nicht eingebauten Zustand auf Funktion zu testen ob die Fingerabdrücke erfolgreich eingelesen werden. Bei nachträglichen Tests, bestehen keine Haftungs-, Schadensansprüche für einbaubedingte Schäden am Bauwerk, Handwerker-, Montage- und Materialkosten. Lieferumfang: 1x Kontroller AE-PR1 4x Schraube 2x Dübel 1x Diode IN4004 1x Schraubendreher 1. -
Seite 4: Verdrahtung
Relaiskontakt (COM) Grau Relais NC Relaiskontakt Öffner (NC) Gelb OPEN Anschluss eines Externer Tasters zur Türöffner Anschluss eines Wiegand Lesegerätes Grün Data 0 Wiegand Ausgang (Steuergerät) Data 0 Weiß Data 1 Wiegand Ausgang (Steuergerät) Data 1 Copyright by Anthell Electronics www.anthell-electronics.de... -
Seite 5: Ton Und Lichtsignale
Grüne LED Rote LED Gelbe LED Tonsignal Standby leuchtet Aktion erfolgreich leuchtet kurzer Ton Aktion fehlgeschlagen 3 kurze Töne Programmier-Modus blinkt leuchtet (bei erfolgreicher Anmeldung) (nach erstem Tastendruck) Tür öffnen leuchtet kurzer Ton Alarm blinkt Dauerton Copyright by Anthell Electronics www.anthell-electronics.de... -
Seite 6: Anlegen Zutritts-Pin´s
1.4 PIN Ändern bei Funktion: [RFID-TAG] [Alter PIN] # [Neuer PIN] [Neuer PIN wiederholen] # RFID-TAG + PIN Hinweis: Wenn diese Fiktion „RFID + PIN“ eingestellt wurde, wird 8888 automatisch zu jedem RFID TAG zugeordnet wenn diese eingelernt wird. Copyright by Anthell Electronics www.anthell-electronics.de... - Seite 7 3.3 Löschen über Manager-Code # [2] [User-ID] # User-ID-Nummer ODER 3.4 Alle User Löschen Manager-Code # [2] [Manager-Code] # (Bi ertönt für ca.2 Sekunden) Achtung: Es wird alles gelöscht!! (Alle gespeicherten Zutritts-PIN´s & RFID-User werden gelöscht.) Copyright by Anthell Electronics www.anthell-electronics.de...
- Seite 8 Der 6-stellige Manager-Code verhindert den unbefugten Zugriff auf den Programm-Modus. Der Zugriff zum Programm-Modus wird erst nach erfolgreicher Eingabe des Manager-Codes gewährt. (Voreingestellter Manager-Code: 123456). Wir empfehlen Ihnen diesen unmittelbare nach der Inbetriebnahme des AE-PR1 zu ändern!!! Programmier- Schritte Code-Kombination 4.1 Manager-Code ändern...
-
Seite 9: Einstellung Der Alarm-Zeit
8. EINSTELLUNG DER STRIKE-OUT SPERRE Die Strike-Out Sperre wird nach 10 erfolglosen Versuchen aktiviert. Werksseitige Einstellung: AUS. Folgende Einstellungen sind möglich: - AE-PR1 wird für 10 Minuten gesperrt. - Sperre wird erst, nach Eingabe gültiger PIN´s oder Auflage Karte aufgehoben. - Seite 10 11.1 AE-PR1 Reseten 1. Spannung abschalten, 2. Die Exit-Taste drücken und halten, 3. Spannung wieder zuschalten, 4. Der AE-PR1 piept 2x, 5. Die Exit-Taste los lassen (LED wird gelb) 6. Beliebige 125-kHz-RFID-Karte auflegen (die aufgelegte Karte wird als Manager-Karte gespeichert).
- Seite 11 Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune, Ihrem Müllentsorgungsdienst oder Tel: 0049 (0) 78 42 99 73 64 dem Fachhändler, bei dem Sie das Produkt erworben haben. Email: info@anthell-electronics.de WEB: www.anthell-electronics.de Copyright by Anthell Electronics www.anthell-electronics.de...
