Betriebsanleitung RT5-7 ................................................................................................. Anlagen
Timersteuerung RT5-7
-
Universelles Steuergerät zur zeitabhängigen Abschaltung von Lasten 230VAC 50 HZ
Angaben zur Einstellung und Sonderfunktionen entnehmen Sie dem zugehörigen Verdrah-
tungsplan, sowie der zugehörigen Dokumentation des verwendeten Einbaureglers
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pohltechnic RT5-7

  • Seite 1 Betriebsanleitung RT5-7 ....................Anlagen Timersteuerung RT5-7 Universelles Steuergerät zur zeitabhängigen Abschaltung von Lasten 230VAC 50 HZ Angaben zur Einstellung und Sonderfunktionen entnehmen Sie dem zugehörigen Verdrah- tungsplan, sowie der zugehörigen Dokumentation des verwendeten Einbaureglers...
  • Seite 2: Übersicht

    Wir beglückwünschen Sie zum Kauf Ihrer Timersteuerung RT5-7. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Benützung des RT5-7 so effizient und sicher wie möglich durchzuführen. Das Handbuch enthält alle notwendigen Ausführungen zur sicheren Handhabung des Gerätes bei be- stimmungsgemäßer Verwendung.
  • Seite 3: Impressum

    Personen verpflichtet zum Schadensersatz und kann strafrechtlich verfolgt werden. Evtl. darüber hinaus reichende Rechte an beigefüg- ten Unterlagen von Zulieferanten werden durch diesen Hinweis nicht berührt. Revisionsstand Datum Kapitel Umfang Erstellt durch 18.05.2015 Alle Neuerstellung Pohltechnic.com GbR © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 4: Inhaltsverzeichnis

    Bedienung der Timersteueurng ..................21 Laufender Betrieb ......................22 Wartung / Pflege ......................23 Stilllegung / Entsorgung ....................25 Technische Daten ......................26 Zubehör / Ersatzteile ....................27 Anlagen ............................ 28 Übersicht ........................28 © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 5: Verwendung Der Betriebsanleitung

    Umgang hin hin. Texte mit diesem Symbol Dieses Symbol verweist enthalten Hinweise zum Sie auf einen Textzusam- Umweltschutz menhang Texte mit diesem Symbol Dieses Symbol gibt Ihnen  enthalten zusätzliche, nütz- direkte Anweisungen liche Informationen © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 6: Übersichtsbilder

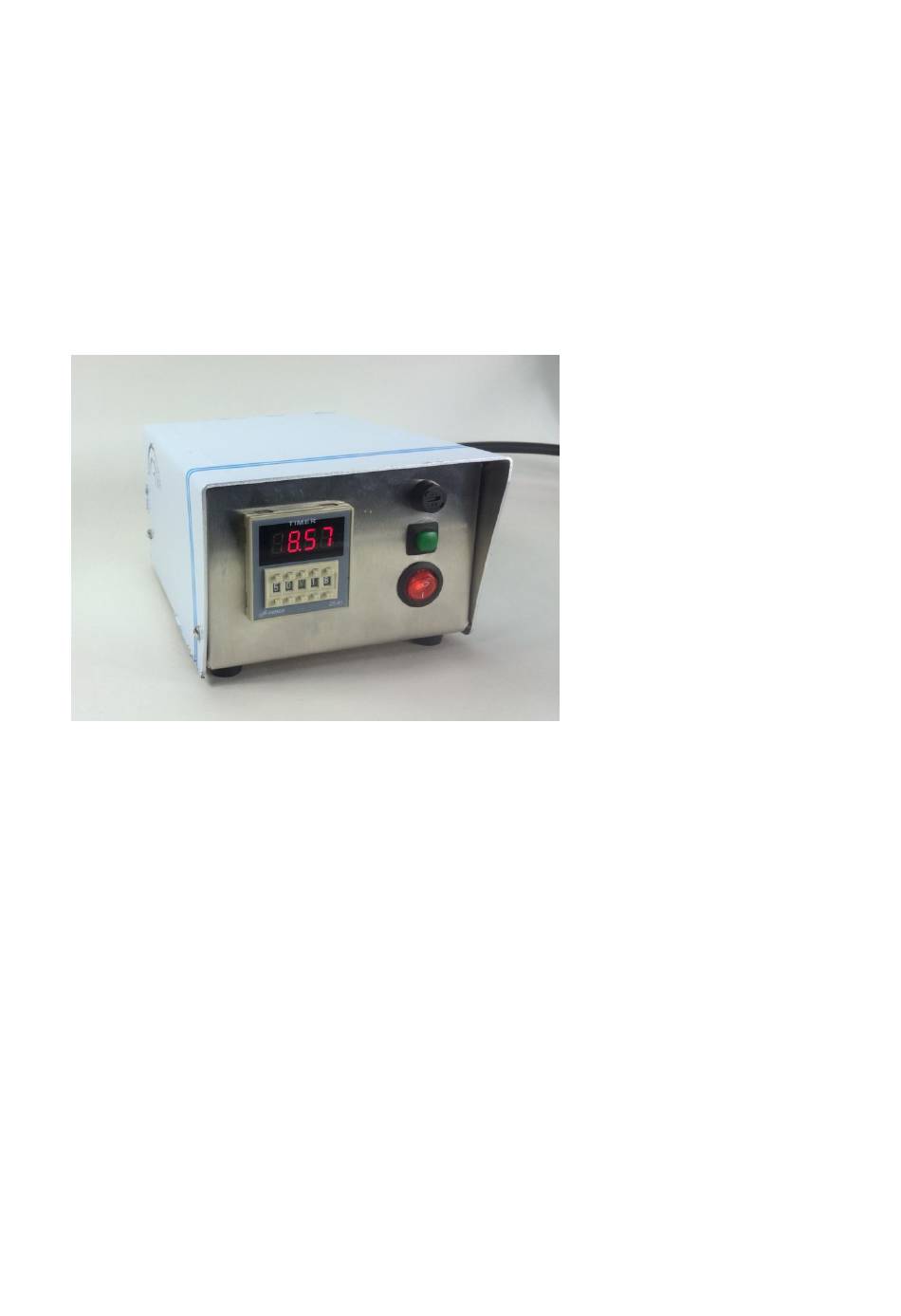

    Betriebsanleitung RT5-7 ....................Anlagen Übersichtsbilder Gesamtansicht Regler RT5-7 – (Beispielhafte Abb) Gesamtansicht Beschreibung Benennung Spezifikation Gehäuse ca. 140x180x100 Aluminiumgehäuse t=1,5mm Timer Zeitvorwahl Tastatur mit Anzeige Zeit und Zeiteinheit Online Zeitanzeige Aktuelle Zeitanzeige, wahlweise hoch- laufend oder ablaufend. Lastschalter / Not-Aus Abschaltung der Last (L1/L2/L3)..
  • Seite 7 Fortsetzung Verdrahtungsan- Verdrahtungsansicht Regler RT5-7-(beispielhaft) sicht Beschreibung Benennung Spezifikation Lastanschluss max. 3,5 KW Schuko-Steckdose beschaltet Lastschütz Lastschütz Schaltung L+N. AC1 = 20A Anschlusskabel mit Schu- Gummikabel H07RN-F 3D 1,5qmm ko-Stecker Fortsetzung auf nächster Seite © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 8 Betriebsanleitung RT5-7 ....................Anlagen Übersichtsbilder, Fortsetzung Verdrahtungsplan © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 9 Betriebsanleitung RT5-7 ....................Anlagen © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 10: Bestimmungsgemäße Verwendung

    Weitergehende Infos zu Schutzarten: http://de.wikipedia.org/wiki/Schutzart Anschlussbedin- Für den Anschluss ist zu beachten: gungen  Der RT5-7 darf nur an vorschriftsmäßig abgesicherter Hausinstallation oder einem vergleichbarem Stromnetz 230V AC mit Schutzleiter angeschlossen wer- den. Verbraucher sind nur an der am Gerät angebrachten Steckdose anzuschlie- ßen.
  • Seite 11: Gewährleistung Und Haftung

    Personen welche über kein ausreichendes Wissen über den Umgang mit elektrischen Geräten verfügen, oder dessen Fähigkeit zum verantwortungsbe- wussten Umgang z. B. durch Drogen oder Krankheit verloren gegangen ist, dürfen dieses Gerät nicht oder nur unter Aufsicht bedienen. © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 12: Sicherheit

    Betriebsanleitung RT5-7 ....................Anlagen Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme der Anlage zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Allgem. Gefahrenanalyse Sicherheitshinweise © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 13: Allgem. Gefahrenanalyse

     Verwendung einer Gerätesteckdose mit Eingreifschutz (Kindersicherung)  Ausführung in Schutzart IP40 (Sonderausführung IP44)  Wartungsfreie Benützung (allgemein übliche Arbeiten wie z. B. Reinhaltung und Kontrolle auf Beschädigungen und Funktion ausgeschlossen)  Detaillierte Angaben zur Handhabung und Bedienung © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 14 Der Betrieb /Anbringung elektrischer Geräte in der Nähe von entzündbaren Ge- Aufstellung genständen oder entzündbarer Atmosphäre ist nicht zulässig. Montieren Sie z. B. bei Wandmontage das Gerät nicht auf Holzmöbeln oder anderen brennbaren Untergründen © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 15: Sicherheitshinweise

    Sie Diese zur Benützung jederzeit bereit.  Verwenden Sie den Regler nur für den dafür bestimmten Zweck  Schalten Sie das Gerät aus, wenn Sie einen Schaden bemerken und veranlassen Sie die Behebung © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 16: Transport Bis Inbetriebnahme

    Betriebsanleitung RT5-7 ....................Anlagen Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen die Sie vor dem Betrieb des RT5-7 wissen müs- sen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage Inbetriebnahme © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 17: Montage

    Unterbrechen Sie dazu die Stromzufuhr durch Ziehen des Steckers. Jegliche Stromversorgung des Reglers muss dabei allpolig vom Netz getrennt sein. Bitte beachten Sie, dass diese Arbeit nur von qualifiziertem Fachpersonal durchgeführt werden darf. © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 18: Inbetriebnahme

    Die Durchführung dieser Arbeit darf nur von qualifiziertem Fachpersonal vorge- nommen werden. Bei Änderung der Verdrahtung muss dies ebenfalls im An- schlussplan geändert werden. Externe Not-Aus Nicht vorbereitet! Optional sind evtl. vorhandene Alarmkontakte des Controllers Kette in eine vorhandene Not-Aus-Kette integrierbar. © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 19: Betrieb Der Timersteuerung

    Sie in der Herstellerdokumentation des Microcontrollers im Anhang die- ser Betriebsanleitung Der Teil „Betrieb des Reglers“ enthält folgende Themen: Inhalt Thema Seite Funktionsbeschreibung Bedienung de Laufender Betrieb Wartung / Pflege Stilllegung / Entsorgung Technische Daten Zubehör / Ersatzteile © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 20: Funktionsbeschreibung

    Die nachfolgenden Ziffern beziehen sich auf die in Kapitel Übersichtsbilder ab Seite 6 dargestellten Bildbeschreibungen. Funktion Der Regler RT5-7 schaltet elektrische Verbraucher mit Betriebsspannung ~230V / 50HZ in Abhängigkeit einer einzustellenden Zeit selbstständig aus. Mittels Reset- Taster (grün) unterhalb der Zeitschaltuhr kann jederzeit der Zeitzyklus erneut ge- startet werden.
  • Seite 21: Bedienung Der Timersteueurng

    Angaben zur Bedienung der Timereinheit finden Sie deshalb in der mit diesem Handbuch zusammen ausgelieferten Betriebsanleitung des Timers. Verdrahtungsplan IM Falle individuellen Bestellangaben wurde der RT5-7 für Ihren Bedarf elekt- risch verdrahtet. Entnehmen Sie Angaben zur Verdrahtung dem im Lieferumfang enthaltenen individuellen Verdrahtungsplan.
  • Seite 22: Laufender Betrieb

    Betriebsanleitung RT5-7 ....................Anlagen Laufender Betrieb Allgemein: Die Timersteueurng RT5-7 bedarf nach einmaliger Einstellung und Inbetriebnah- me keiner laufenden Bedienung. Änderung der Änderungen der Vorwahlzeit sind über ein mechanisch zu bedienendes Zählwerk Vorwahlzeit vorzugeben. Die MIttelre Vorwahl S / M / H , bzw. S / M / H bezieht sich auf die Zähleinheiten vor der Kommastelle.
  • Seite 23: Wartung / Pflege

    Stellen Sie deshalb Ihre Hysterese so ein, dass möglichst lange Schaltzyklen erzielt werden. Sicherung Zur Absicherung der Steuerspannung enthält das Gerät eine Schmelzsicherung der Größe 5x20mm für 230V 150 -250mA – 400mA (mittelträge). © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 24 Ausgangsseite der Sicherungsklemme an Schließen Sie das Gehäuse mit den zugehörigen Schrauben und nehmen Sie das Gerät wieder in Betrieb. Ergebnis: Der Regler befindet sich wieder im Betriebsmodus und zeigt die momen- tane Temperatur an. © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 25: Stilllegung / Entsorgung

    Entsorgung au- Bitte erkundigen Sie sich bei Ihrem zuständigen Abfallentsorger oder Ihrer Stadt- ßerhalb der EU verwaltung über die in Ihrem Land zum Zeitpunkt der Außerbetriebnahme gelten- den Bestimmungen zur Verwertung oder Entsorgung von Elektrogeräten © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 26: Technische Daten

    Ca. 0 – 40° C Max. Umgebungs- temperatur Maße ohne Kabel Ca. mm x mm x mm (HxBxT). Gehäuse ohne Anbauten. Messbereich Anschlüsse Stromzuleitung z. B. Gummikabel H07RN-F / 3G1,5 mit 16A Schuko-Stecker. Sensor © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
  • Seite 27: Zubehör / Ersatzteile

    Lastschütz zum Einbau in Hutschiene. SLR-5 Bitte prüfen Sie vor Bestellung die Kennzeichnung des zu ersetzenden Schütz, da der RT5-7 je nach Verwen- dungsangabe mit unterschiedlichen Lastschützen ausge- stattet ist. Übermitteln Sie uns die Daten über das Kon- taktformular in unserem Webshop.
  • Seite 28: Anlagen

    Betriebsanleitung RT5-7 ....................Anlagen Anlagen Übersicht Einleitung Die nachfolgend aufgeführten Anlagen sind Bestandteil der Betriebsanleitung Der Teil „Anlagen“ enthält folgende Dokumente: Inhalt Thema Anlage Nr. Dokumentation des Herstellers Microcontroller Individueller Verdrahtungsplan CE - Konformitätserklärung © 2015 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20150518...
