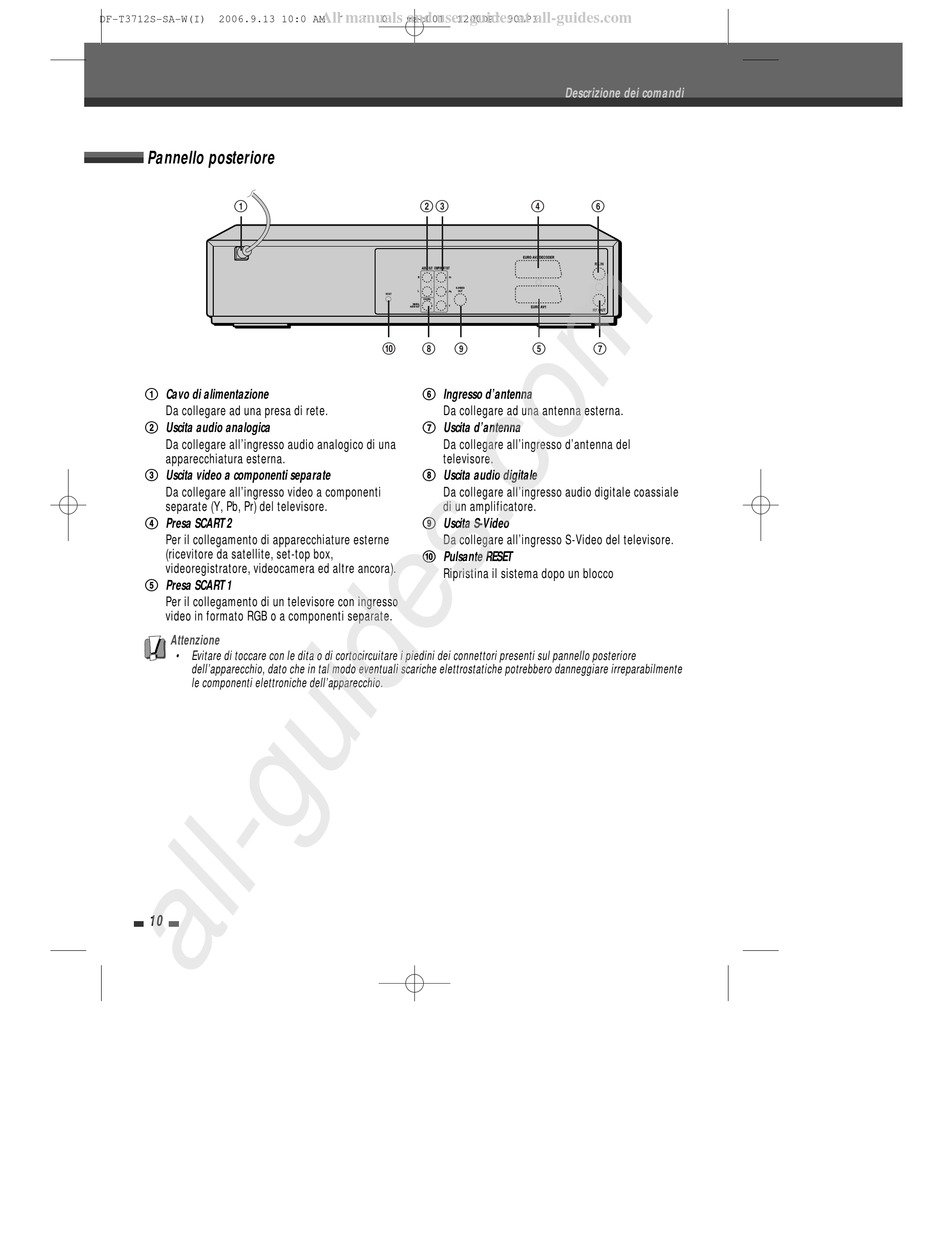

Pannello posteriore

!
! Cavo di alimentazione
Da collegare ad una presa di rete.
@
Uscita audio analogica
Da collegare all'ingresso audio analogico di una
apparecchiatura esterna.
#
Uscita video a componenti separate
Da collegare all'ingresso video a componenti
separate (Y, Pb, Pr) del televisore.
$
Presa SCART 2
Per il collegamento di apparecchiature esterne
(ricevitore da satellite, set-top box,
videoregistratore, videocamera ed altre ancora).
%
Presa SCART 1
Per il collegamento di un televisore con ingresso
video in formato RGB o a componenti separate.
Attenzione
• Evitare di toccare con le dita o di cortocircuitare i piedini dei connettori presenti sul pannello posteriore
dell'apparecchio, dato che in tal modo eventuali scariche elettrostatiche potrebbero danneggiare irreparabilmente
le componenti elettroniche dell'apparecchio.
10
All manuals and user guides at all-guides.com
˘ ` 10 mac001 1200DPI 90LPI
@ #
) * (
^ Ingresso d'antenna
Da collegare ad una antenna esterna.
&
Uscita d'antenna
Da collegare all'ingresso d'antenna del
televisore.
*
Uscita audio digitale
Da collegare all'ingresso audio digitale coassiale
di un amplificatore.
(
Uscita S-Video
Da collegare all'ingresso S-Video del televisore.
)
Pulsante RESET
Ripristina il sistema dopo un blocco
Descrizione dei comandi
$ ^
% &
