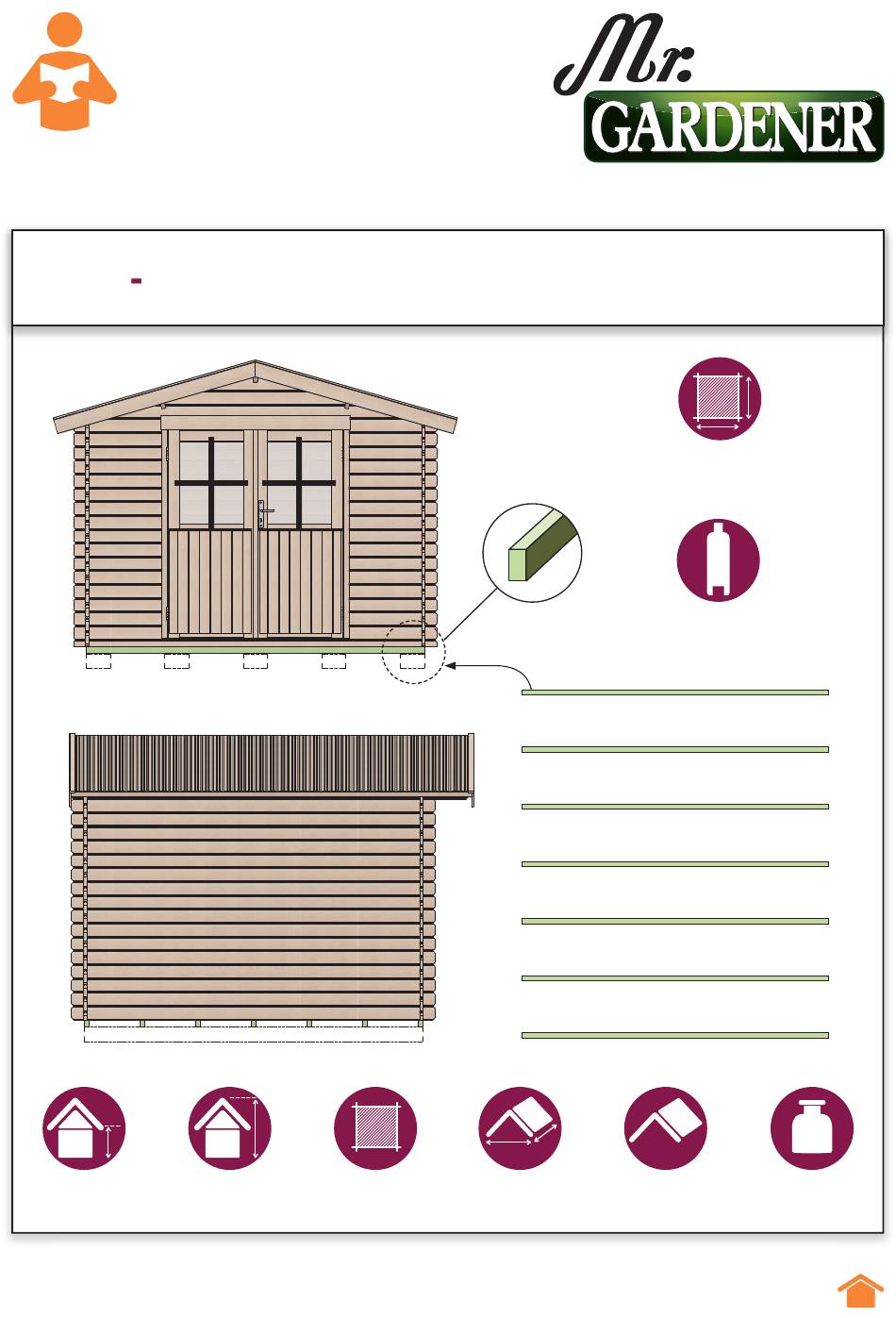

- Seite 1 KH 28 007 „AUSTRALIEN 1“ MONTAGEANLEITUNG 2,80 x 2,80 m 28 mm 1,93 m 2,35 m 7,84 m 3,32 x 3,33 m 11,06 m 511 kg hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 2 KH 28 007 „AUSTRALIEN 1“ Sehr geehrte Kundin, sehr geehrter Kunde, danke für Ihre Kaufentscheidung. Bitte machen Sie sich schon vor der Montage mit der Aufbauanleitung vertraut und folgen Sie genau den Zeichnungen, Bauschritten und Erklärungen. So wird’s perfekt und Sie haben lange Freude an Ihrem Blockbohlenhaus.
-
Seite 3: Ihr Neues Gartenhaus
Traufkanten, Ortgänge, Windfedern). Staunässe zuverlässig vermeiden und immer gute Unterlüftung der Bodenkonstruktion sicherstellen. Rechtzeitig und ausreichend nachlasieren / nachstreichen. Austretendes Harz mit Nitro-Verdünnung oder Terpentin entfernen. hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau... -
Seite 4: Die Montage Im Überblick
Wandkränze bis zur 6. Bohle weiter hochbauen. 5 mm hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, Siehe Seite 8 / 9 AAL_KH 28-007 „Australien 1“_(D)_310822 Celler Straße 47, D-29614 Soltau TÜRRAHMEN Der Türrahmen wird aus den 3 Rahmenprofilen (19/20/21) TÜRRAHMEN zusammengebaut (am einfachsten liegend auf Betonfläche). -
Seite 5: Besonderheit Tür
‚Schlitz‘ wird durch Rahmenabdeckungen (11) optisch geschlossen. für Baustoffe mbH & Co. KG, Siehe Seite 13 Celler Straße 47, D-29614 Soltau AAL_KH 28-007 „Australien 1“_(D)_310822 Diese nicht an Wandbohlen befestigen! Türrahmen nun rechtwinklig und genau mittig ausrichten und dann Metallschwelle Siehe Seite 10 +11 an unterster Wandbohle befestigen. -
Seite 6: Übersicht Aufbau Und Teilezuordnung
ÜBERSICHT AUFBAU und TEILEZUORDNUNG hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau... -
Seite 7: Übersicht Aufbau Wände
ÜBERSICHT AUFBAU WÄNDE hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau... - Seite 8 WANDAUFBAU 5 mm hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 9 WANDAUFBAU ÜBERSICHT AUFBAU WÄNDE hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 10 TÜRRAHMEN 90° hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
-
Seite 11: Wandaufbau Und Giebelbefestigung
WANDAUFBAU und GIEBELBEFESTIGUNG ÜBERSICHT AUFBAU WÄNDE hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau... - Seite 12 DACH hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 13 DACH TÜR hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 14 FUSSBODEN hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 15 WINDVERANKERUNGSLEISTEN INNEN hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 16 TÜRELEMENTE 3 mm 5 mm 1 mm 6 mm hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
- Seite 17 FERTIGSTELLUNG FERTIGSTELLUNG 10 mm hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
-
Seite 18: Teileliste
TEILELISTE: KH 28 007 „AUSTRALIEN 1“ Kontrolle Stück/ Pos. Dimensionen mm Art.-Nr. pieces Fundamentholz 38 x 58 x 2790 020380582790 Fußbodenprofile 16 x 89 x 2739 020160892739 Dachprofile 16 x 89 x 1680 020160891680 Anfangswandbohle 28 x 57 x 3000... - Seite 19 Sehr geehrter Kunde, wir danken Ihnen für Ihre Wahl eines Mr. Gardener Blockbohlen-Gartenhauses! Ihr Haus wurde auf modernsten Maschinen mit Sorgfalt und Fachkenntnis aus ausgewählten, hochwertigen Materialien und Rohstoffen hergestellt und erst nach aufwendiger Prüfung an Sie weitergegeben. Deshalb können wir Ihnen für unsere Mr. Gardener-Blockbohlenhäuser folgende Garantie gewähren bzw.
- Seite 20 Über die Art und Weise der Regulierung von Ansprüchen behält sich der Verkäufer das Entscheidungsrecht vor. Stand Oktober 2016 *Gemäß unseren Garantiebesti ungen auf Konstruktion u d Material der Häuser, exkl. Beschläge hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG, AAL_KH 28-007 „Australien 1“_(D)_010922 Celler Straße 47, D-29614 Soltau...
