Lancom Systems 1926VAG-5G Hardware-Schnellübersicht

Montieren & Anschließen

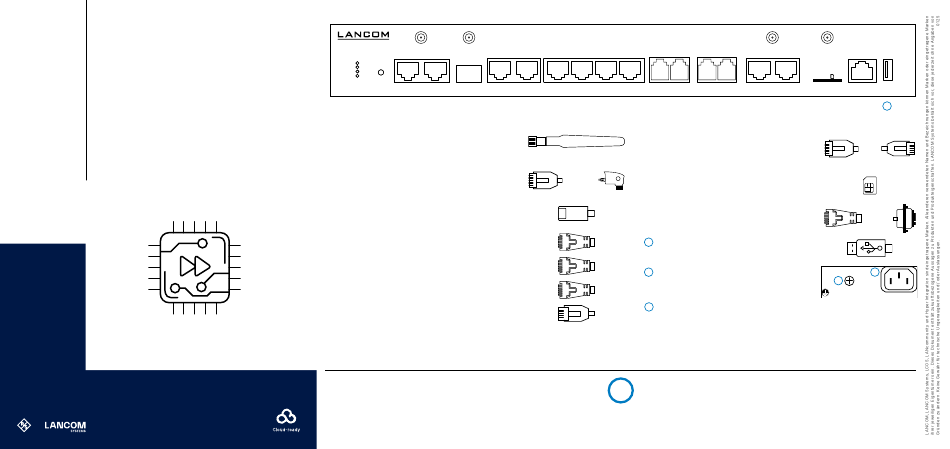

Hardware-Schnellübersicht
LANCOM 1926VAG-5G
MAIN MIMO1
➀
Systems
WAN 1
G.FAST / VDSL 1 VDSL 2 WAN 1
5G
RESET
VoIP
VPN
POWER
➁ ➂ ➂
5G-Antennenanschlüsse
➀
Schrauben Sie die mitgelieferten Mobilfunkantennen an die Anschlüsse
MAIN / AUX bzw. MIMO1 / MIMO2.
G.FAST- / VDSL- / ADSL-Schnittstellen*
➁
Verbinden Sie bei Bedarf jede G.FAST- / VDSL- / ADSL-Schnittstelle mit
jeweils einer TAE-Dose Ihres Pro viders über die beilie genden DSL-Kabel
für den IP- basierten An schluss. Für weitere Informationen kontaktieren
Sie bitte Ihren Internet provider.
* Verwenden Sie bitte ausführungsabhängig die passenden Kabel
WAN 1-Schnittstellen (SFP- / TP-Combo-Port)
➂
Stecken Sie ein geeignetes SFP-Modul (z. B. 1000Base-SX oder -LX)
in die SFP-Schnittstelle. Wählen Sie ein zum SFP-Modul passendes
Kabel und verbinden Sie es wie in der Beschreibung des SFP- Moduls
vorgesehen. SFP-Modul und Kabel gehören nicht zum Lieferumfang.
Verbinden Sie alternativ die WAN 1 TP-Schnittstelle mit einem Ethernet-
Kabel mit Ihrem WAN-Modem.
WAN 2-Schnittstelle (TP)
➃
Verbinden Sie die WAN 2-Schnittstelle über ein Ethernet-Kabel mit Ihrem
WAN-Modem.
Ethernet-Schnittstellen
➄
Verbinden Sie eine der Schnittstellen ETH 1 bis ETH 4 über das Kabel mit
kiwi-farbenen Steckern mit Ihrem PC oder einem LAN-Switch.
Analog-Schnittstellen
➅
Schließen Sie Ihre analogen Endgeräte direkt über RJ11 oder über die
beiliegenden TAE-Adapter an den analogen Schnittstellen an.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur
bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer nahegelegenen und
jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör
ausgeschlossen ist.
ETH 1 ETH 2 ETH 3 ETH 4 ANALOG 1 ANALOG 2 ANALOG 3 ANALOG 4
WAN 2
➃ ➄ ➅
ISDN-Schnittstellen
➆
ISDN 1: Interner (NT) ISDN-Bus
ISDN 2: Interner (NT) ISDN-Bus
Ein 100-Ohm-Widerstand zum Leitungsabschluss ist über LCOS
schaltbar.
SIM-Kartenslot
➇
Beachten Sie beim Einschieben der SIM-Karte die Markierung für
die richtige Lage. Achten Sie darauf, dass die Karte im Slot ein rastet.
Zum Entfernen drücken Sie die Karte leicht in den Slot. Dadurch löst
sich die Karte aus der einge rasteten Position im Einschub.
Konfigurations-Schnittstelle
➈
Zur Konfiguration des Gerätes über die serielle Schnittstelle wird ein
serielles Konfigurationskabel benötigt (als Zubehör erhältlich).
USB-Schnittstelle
10
Verbinden Sie ein USB-Speichermedium oder einen USB- Drucker mit
der USB-Schnittstelle.
Netzanschluss und Erdungsschraube
11
(Geräterückseite)
Versorgen Sie das Gerät über den Netzanschluss auf der Rückseite
mit Spannung. Verwenden Sie das mitgelieferte Kaltgerätekabel (als
Zubehör erhältlich für WW-Geräte).
ACHTUNG: Hoher Berührungsstrom möglich! Vor Anschluss der
12
Stromversorgung mit Erde verbinden.
Das sollten Sie beim Aufstellen beachten
i
→ Bei Aufstellung auf dem Tisch Gummifüße ankleben
→ Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
→ Sämtliche Lüftungsschlitze freihalten
→ Montieren Sie das Gerät mit den beiliegenden Schrauben und Befestigungswinkeln in einem freien
19"-Einschub eines entsprechenden Serverschrankes. Beachten Sie die Kennzeichnungen "R" und "L"
auf den Montagewinkeln für eine seitenrichtige Montage am Gerät.
MIMO2 AUX
LANCOM 1926VAG-5G
➀
ISDN 1 (NT) ISDN 2 (NT) COM USB
SIM
➅ ➆ ➇ ➈ 10
11
12
Warning! High touch current.
Connect to earth before
connecting the power supply.
