Valley ICON5 Benutzerhandbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
ICON5 / ICONX
Bedienungskonsole
Benutzerhandbuch

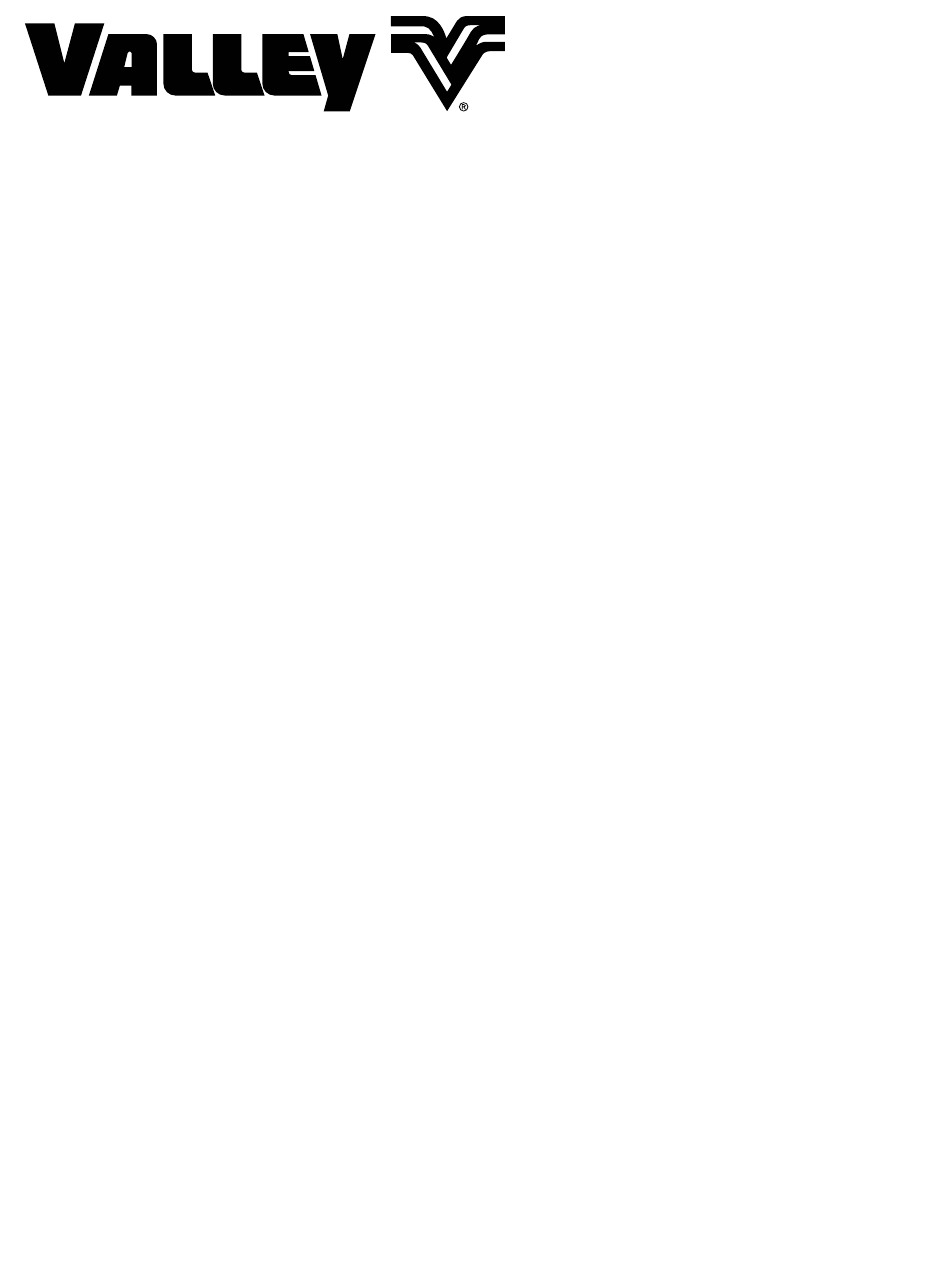

0980088_A GER
Softwareversionen:
ICON5 v 1.01
Smart Relay Board (SRB) v 1.01
© 2018 Valmont Industries, Inc., Valley, NE 68064 USA. All rights reserved.
www.valleyirrigation.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Valley ICON5

  • Seite 1 ICON5 / ICONX Bedienungskonsole Benutzerhandbuch 0980088_A GER Softwareversionen: ICON5 v 1.01 Smart Relay Board (SRB) v 1.01 © 2018 Valmont Industries, Inc., Valley, NE 68064 USA. All rights reserved. www.valleyirrigation.com...
  • Seite 2 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 3: Inhaltsverzeichnis

    Zurücksetzen der Fehleranzahl ....62 Sonstige Tasten und Funktionen ..... 30 Systemfehlercodes und Beschreibungen ..63 Komm.-Karte ........... 64 Einsehen von Fehlercodes ......64 Löschen von Fehlercodes ......64 Komm.-Karten-Komponenten-IDs/ Fehlermeldungen ..........65 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 4 SRB-Einst. zurücksetzen ......... 83 SRB-Firmware aktualis........84 Sich.-Panel-Einst..........85 Panel-Einstellungen wiederherstellen ..... 86 Navigation Taste Menü ............87 Taste Setup ............88 Taste System ............. 89 Taste Dienstprogramme ........90 Taste Programme ..........91 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 5: Kurzanleitung

    Siehe für weitere Informationen den Abschnitt „Autom. Rückwärtslauf/Autom. Stopp (AR/AS)“ im Advanced Features Manual (Handbuch der erweiterten Funktionen). Abbildung 5-1 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX 5 Software ICON5 v 1.01, Smart Relay Board (SRB) v 1.01...

  • Seite 6: Fehlercodes

    TPMS-Kommunikationsfehler Valley GPS-Drucksensor unterhalb des zulässigen Wertebereichs Nachricht bzgl. VDC-Fehlerbericht erhalten VORW./RÜCKW.-Erfassung kurzgeschlossen Valley GPS-Kommunikationsfehler, Master-OPMC Unterbewässerungsfehler Nachricht bzgl. Valley GPS-Fehlerbericht erhalten 6 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX Software ICON5 v 1.01, Smart Relay Board (SRB) v 1.01...

  • Seite 7: Eg-Konformitätserklärung

    28840 Mejorada del Campo werden die angefragten Informationen in einer Antwort-E-Mail zugesandt. Madrid, ES 28840 +34 91 6794300 Ron Pollak Ausgabedatum: 9. März 2018 Leitender Elektroingenieur Ausgabeort: Valley, NE 68064, USA Valmont Industries, Inc. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 8: Erklärung Zur Elektrischen Sicherheit

    Hinweise zu diesem Handbuch Die in diesem Handbuch enthaltenen Informationen gelten für die Valley-Bedienungskonsolen ICON5 und ICONX mit den Softwareversionen ICON5 v 1.01 und Smart Relay Board (SRB) v 1.01. Abschnitte hinsichtlich Sicherheit, Kreisberegnungsanlagen-Hardware, Instandhaltung, Abschleppen, Störungssuche und Winterfestmachung sind in dem entsprechenden Benutzerhandbuch für Valley-Kreisberegnungsanlagen zu finden.

  • Seite 9: Sicherheit

    Wichtigen Informationshinweisen ist in diesem Handbuch das Wort HINWEIS vorangestellt. HINWEIS Das Wort HINWEIS lenkt die Aufmerksamkeit auf bestimmte Verfahren oder Tipps, welche die ordnungsgemäße Installation, den Betrieb oder die Wartung der Maschine erleichtern. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX 9...

  • Seite 10: Verwendung Persönlicher Schutzausrüstung

    Arbeit hat. Zuvor ist die Gebrauchsanweisung für die Leiter durchzulesen und sicherzustellen, dass sich die Leiter in gutem Zustand befindet. Zudem ist zu gewährleisten, dass die Leiter im korrekten Winkel und auf einem festen Untergrund steht. 10 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 11: Mindestarbeitsabstand

    Strom getrennt wurden. Weitere Informationen sind den Regulierungsvorschriften der U.S. Occupational Safety & Health Administration (OSHA), 29 CFR 1926.32 (m) und 1910.333, oder zutreffenden nationalen, staatlichen oder regionalen Vorschriften zu entnehmen. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX 11...

  • Seite 12: Überlandleitungen

    • Es ist immer eine Person damit zu beauftragen, die Abstände zwischen der Stromleitung und den betriebenen oder verlagerten Betriebsmitteln zu prüfen, um zeitnah einen BETRIEBSSTOPP zu veranlassen, sobald der Mindestabstand unterschritten wird. 12 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 13: Mindestverfahren Zur Verriegelung/Kennzeichnung

    4. Danach sind die Verriegelungsgeräte zu entfernen und die Maschine bzw. das Betriebsmittel erneut mit Strom zu speisen. 5. Dann ist das betroffene Personal darüber zu informieren, dass die Reparatur- oder Wartungsarbeiten abgeschlossen wurden und die Maschine bzw. das Betriebsmittel nun wieder betriebsbereit ist. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX 13...

  • Seite 14: Sichere Betriebsweise

    Sicherheit Sichere Betriebsweise Die Anlagen von Valley Irrigation wurden unter Berücksichtigung sicherheitstechnischer Aspekte konstruiert. Wenn diese Maschine jedoch falsch betrieben wird, besteht möglicherweise ein Sicherheitsrisiko für den Bediener. Ein gutes Sicherheitsprogramm ist, ähnlich wie bei einer Kette, nur so stark wie das schwächste Glied.

  • Seite 15: Alle Zapfwellenantriebe Mit Schutzabdeckungen Versehen

    • Ungewöhnliches Betriebsverhalten der Maschine Wird ein Kurzschluss vermutet, da bei Berührung der Maschine ein sich ausbreitendes Kribbeln verspürt wird, die Maschine NICHT nochmals berühren. Sofort einen qualifizierten Elektriker oder autorisierten Valley-Händler kontaktieren. Abbildung 15-2 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 16 ZU VERHINDERN. STELLUNG AUS VERRIEGELT IST. VORSICHT • IMMER ANTRIEBSWELLEN- SCHUTZABDECKUNGEN NACH DER Hochdruckwasserstrahl vermeiden WARTUNG WIEDER ANBRINGEN. • ANTRIEBSWELLEN-SCHUTZABDECKUNGEN Körperkontakt mit Hochdruckwasserstrahl vermeiden. MÜSSEN WÄHREND DES BETRIEBS DER MASCHINE IMMER ANGEBRACHT SEIN. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 17: Vorschriftsmäßige Verwendung Der Sicherheitskreis-Übersteuerung

    Der Bediener MUSS die ganze Maschine zwischen jedem Startversuch, übersteuertem Sicherheitskreis unternommen wird, prüfen. Wiederholte Startversuche bei übersteuertem Sicherheitskreis können schwere Maschinenschäden verursachen. Den zuständigen Valley-Händler verständigen, falls die Maschine nicht gestartet werden kann. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 18: Sicherheitsaufkleber

    Sicherheit Sicherheitsaufkleber Diese Aufkleber mit Gefahren-, Warn- und Vorsichtshinweisen sind an verschiedenen Stellen der Valley- Beregnungsanlage angebracht. Der Bediener MUSS sich und andere Bediener mit diesen Sicherheitsaufklebern vertraut machen. Ersatz-Sicherheitsaufkleber sind über den zuständigen Valley-Händler erhältlich. ICON5 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 19 Sicherheit Sicherheitsaufkleber (Fortsetzung) ICONX Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 20 5/16" x 3/4" Cap Screw..........0161076 #10 x 2-1/2" R.H. Machine Screw ......0164083 EGSO & SIS Control Box - UL ........1814235 Retrofit Split EGSO Ring Half (2 req'd) ....1780811 Copyright © 2005 Valmont Industries, Inc. ENG13/ORIG/02-97 8P080997 11-03 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 21 Sicherheit Sicherheitsaufkleber (Fortsetzung) Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 22: Übersicht

    Dieser Abschnitt enthält eine kurze Beschreibung der Komponenten und Bedienelemente der Bedienungskonsole. ICON5 Bedienungskonsole Die Valley-Bedienungskonsole ICON5 ist mit einem ICON5-Modul ausgestattet, über das die Bedienereingaben vorgenommen werden. Siehe Abbildung 22-1. Haupttrennschalter Mit diesem Schalter wird, mit Ausnahme der (oberen) Eingangsklemmen des Haupttrennschalters in der Bedie- nungskonsole, die gesamte Stromversorgung der Anlage unterbrochen.

  • Seite 23: Bedienungskonsole Iconx

    Übersicht Bedienungskonsole ICONX Die Valley-Bedienungskonsole ICONX ist mit einem ICON5-Modul ausgestattet und wird gemeinsam mit einer vorhandenen Bedienungskonsole zur Ausführung von Bedienerbefehlen verwendet. Siehe Abbildung 23-1. Haupttrennschalter Die Bedienungskonsole ICONX muss innerhalb von 50 ft (15,2 m) zum Haupttrennschalter der vorhandenen Bedie- nungskonsole aufgestellt werden.

  • Seite 24: Hauptbildschirm

    Wasserventil zu schließen (sofern entsprechend verdrahtet). Die Maschine nutzt eine Zeitverzögerung, um nicht automatisch neu zu star- ten, wenn eine Starttaste innerhalb von fünf Sekunden nach Abschaltung der Maschine mit eingeschaltetem Wasser gedrückt wird. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 25: Steuerschaltflächen

    Endregner Autom. – Wenn Endregner auf „Autom.“ eingestellt ist, ist der ausgewählte Endregner aktiviert und betriebsbereit. Zum Ausschalten drücken (deaktivieren). Endregner Aus – Der Endregner ist ausgeschaltet (deaktiviert). Drücken, um „Autom.“ einzuschalten (aktivieren). Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 26: Status

    • Druck (mA) – Kennzeichnet den derzeitigen Was- • AR/AS – Verweist darauf, dass „Autom. Rück- serdruck auf dem (mA)-Druckmesswertwandler. wärtslauf“ oder „Autom. Stopp“ aktiviert ist. Ein (mA)-Drucksensor ist erforderlich. • Enddruck – Kennzeichnet den Druck am Maschi- nenausgang. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 27: Menü

    Dienstprogramme – Dient der Konfiguration von AR/AS, Wetter, Hinweis und TPMS. Leg.nr. 9 Programme – Leg.nr. 10 Dient dem Schreiben oder der Ausführung von Programmen, mit denen spezifische Funktionen der Maschine automatisiert werden. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 28: Tastenblock

    Dient der Eingabe alphabetischer Zeichen von A bis F. Sonderzeichentastenblock – Dient der Eingabe positiver oder negativer Werte oder von Sonder- Leg.nr. 9 zeichen. Zurück – nicht gezeigt Dient als Rücktaste und dem Löschen des vorherigen Zeichens. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 29: Farben Und Formen Des Pivot-Kreises

    Ein auf dem Pivot zentriertes rotes Dreieck ver- weist auf einen Systemfehler. Auf das Dreieck drücken, um den Systemfehler anzuzeigen. Wartet Ein auf dem Pivot zentriertes gelbes Dreieck mit Sanduhr steht für „Wartet“. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 30: Sonstige Tasten Und Funktionen

    Drücken führt zum vorherigen Bildschirm innerhalb der Funktion zurück. Kontrollkästchen Kontrollkästchen aktivieren, um eine Funktion zu aktivieren, oder Kontrollkästchen deaktivieren, um eine Funktion zu deaktivieren. Zurückkehren Ein Drücken führt zum vorherigen Bildschirm zurück. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 31: Einrichtung Der Bedienungskonsole

    • Entfernung: Imperial/USA oder Metrisch • Volumen: Imperial/USA oder Metrisch • Temp.: Fahrenheit oder Celsius • Druck: PSI oder kPa Abbildung 31-1 1. Menü 5. Sprache 2. Setup 6. Maßeinheit 3. Display 4. Region Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 32: Einrichtung Des Displays (Fortsetzung) Bildschirmhelligkeit Und Ruhemodus-Verzögerungszeitgeber

    Display-Ruhemodus-Ver- zögerungszeitgeber in 1-Minuten-Schritten zwischen 1 und 10 Minuten anzupassen. Abbildung 32-1 1. Menü 5. Dunkler 2. Setup 6. Heller 3. Display 7. + Erhöhen 4. Bildschirm 8. – Verringern Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 33: Datum Und Zeit

    Ein leeres Kontrollkästchen für die 24-Std.-Uhr verweist darauf, dass das 12-Stunden-Format aktiviert ist. Abbildung 33-1 1. Menü 6. Tag/Monat/Jahr 2. Setup 7. Zeit 3. Display 8. VORM./NACHM. 4. Datum und Zeit 9. 24-Std.-Uhr 5. Datumsformat Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 34: Einrichtung Des Hauptbildschirms

    Startwinkel oder Endwinkel an. 3. Hauptbildschirm 7. Teilkreis- 4. Feld Kontrollkästchen • Wenn das Kontrollkästchen „Teilkreis“ 5. Pivot-Straßen- 8. Startwinkel leer ist, weist dies auf die Auswahl Kontrollkästchen 9. Endwinkel eines Vollkreisfeldes hin. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 35: Einrichtung Des Hauptbildschirms (Fortsetzung) Status

    Pfeiltasten durch alle auswählbaren Optionen navigieren. „Leer“ auswählen, wenn das Feld auf dem Hauptbildschirm leer bleiben soll. Abbildung 35-1 1. Menü 5. Status-Dropdown-Menü 2. Setup 6. Rechte Navigationspfeiltaste 3. Hauptbildschirm 7. Linke Navigationspfeiltaste 4. Status Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 36: Bedienelemente

    Pfeiltasten durch alle auswählbaren Optio- nen navigieren. „Leer“ auswählen, wenn das Feld auf dem Hauptbildschirm leer bleiben soll. Abbildung 36-1 1. Menü 5. Bedienelemente- 2. Setup Dropdown-Menü 3. Hauptbildschirm 6. Rechte Navigationspfeiltaste 4. Bedienelemente 7. Linke Navigationspfeiltaste Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 37: Mindesteinrichtung Der Bedienungskonsole

    Tastenblock eingeben. Weitere Informa- tionen sind dem Abschnitt „Spannung“ auf Seite 49 zu entnehmen. Abbildung 37-1 1. Menü 5. Mindestabgabe 2. Setup 6. Stunden je Umdrehung 3. Konstanten 7. Niederspannung 4. System/Spannung 8. Kalibrieren Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 38 Messwertwandler für das System ver- wendet werden. Er kann den Pivot bei Druckverlust anhalten, jedoch keinen Druck-Neustart durchführen. • Der Valley GPS-Druck kann nicht für ei- nen Neustart mit Wasserdruck verwendet werden. Stattdessen muss ein Mess- Abbildung 38-1 1. Menü...
  • Seite 39 (f) Die Schritte (b) bis (d) bei anderen Sensoren wiederholen. Abbildung 39-1 1. Max. Druck für Sensor 2. Wert bei max. Druck 3. Sensorwert bei einem Druck von 0 4. Drucksensor auf 0 kalibrieren 5. Ja 6. Weiter Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 40: Einrichtung Des Positionskodierers

    (a) Auf Menü, Setup, Komm.-Anschluss und RJ11 drücken. (b) Das Feld RJ11-Protokoll auswählen und Positionskodierer aus der Liste auswäh- len. Siehe Abbildung 40-1. Abbildung 40-1 1. Menü 4. RJ11 2. Setup 5. RJ11-Protokoll 3. Komm.-Anschluss Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 41 • Die Mindesteinrichtung der Bedienungs- konsole für eine Maschine mit Positionsko- dierer ist damit abgeschlossen. (e) Mit Positionsverlust-Setup auf Seite 47 fortfahren. Abbildung 41-1 1. Menü 2. Setup 3. Konstanten 4. Position 5. Kalibrieren Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 42: Einrichtung Der Gps-Position

    GPS-Winkels auf Seite 51 verwenden, um die GPS-Koordinatenwerte in Graddezimalwerte um- zurechnen. 1. Das RJ11-Komm.-Anschluss-Protokoll festlegen: Auf Menü, Setup, Komm.-Anschluss und RJ11 drücken. Abbildung 42-1 1. Menü 4. RJ11 2. Setup 5. RJ11-Protokoll 3. Komm.-Anschluss Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 43 1. RJ11-Protokoll 3. GPS V2 (d) Auf die Taste Valley GPS-Geräteliste 2. SPS-Setup 4. Zurückkehren drücken. (e) Mit Schritt (vi) auf der nächsten Seite fortfahren. Abbildung 43-2 1. Valley GPS 2. Valley GPS-Geräteliste Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 44 Einrichtung der Bedienungskonsole Mindesteinrichtung der Bedienungskonsole (Fortsetzung) Einrichtung der GPS-Position (Fortsetzung) (f) Die Anz. install. Geräte eingeben. (g) Wenn nur ein Valley GPS installiert ist, 1 eingeben. (h) Wenn andere Valley GPS oder VRI-Optio- nen installiert sind, die Gesamtanzahl der Geräte, bis zu 254, eingeben.
  • Seite 45 Tastenblock eingeben. (b) Das Feld Pivot-Punkt-GPS-Länge auswäh- len und den Drehpunkt-Längengrad über den numerischen Tastenblock eingeben. Abbildung 45-1 1. Menü 5. GPS-Setup 2. Setup 6. Pivot-Punkt-GPS-Breite 3. Konstanten 7. Pivot-Punkt-GPS-Länge 4. Position Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 46 Eine Einstellung von 50 ft (15,2 m) oder mehr wird empfohlen, um Abweichungen im GPS-Signal zu berücksichtigen, falls Wide Area Application Services (WAAS) nicht verfügbar ist. (d) Mit „Einrichtung des Positionsverlustes“ auf der nächsten Seite fortfahren. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 47: Einrichtung Des Positionsverlustes

    Der Standardwert lautet 15,56 ft/min. der letzten regulären 3. Das Feld Pivot-Länge auswählen und die Länge Antriebseinheit 12. Länge zu der letzten über den numerischen Tastenblock eingeben. Der regulären Antriebseinheit Vorgabewert lautet 1320 ft (402,3 m). Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 48: Prüfung Der Gps-Position

    GPS im Toleranzbereich beide grün, um auf einen ordnungsgemäßen Betrieb zu verweisen. • Wenn das Lämpchen „GPS-Kommunikation im Gange“ aus (grau) ist: » Valley GPS braucht 1 Minute bis zur Positions- erfassung. » Es wurden keine Verbindungen mit einem oder mehreren Satelliten hergestellt.

  • Seite 49: Spannung

    BEI DER EINSTELLUNG DES NIEDERSPANNUNGSGRENZWERTS DARF DER EMPFOHLENE NIEDERSPANNUNGSGRENZWERT NICHT UNTERSCHRITTEN WERDEN. • NIEDERSPANNUNG FÜHRT ZU EINER BESCHÄDIGUNG DER ANTRIEBSMOTOREN UND AN- DERER ELEKTRISCHER KOMPONENTEN. DAS PROBLEM VOR DER WIEDERAUFNAHME DES BETRIEBS BEHEBEN. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 50: Tabellen Zur Geschätzten Antriebseinheitsgeschwindigkeit

    **Bei diesen Geschwindigkeiten handelt es sich lediglich um Schätzwerte. Tatsächliche Geschwindigkeiten va- riieren je nach Luftdruck und Feldbedingungen. Die Maschinendrehzahl sollte zur Ermittlung der tatsächlichen Leistung nach der Installation gemessen werden. Abbildung 50-1 Tabellen zur geschätzten Antriebseinheitsgeschwindigkeit Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 51: Tabelle Zur Umrechnung Des Gps-Winkels

    11 Minuten = 0,1833 Grad 5 Minuten = 0,0833 Grad 37 Sekunden = 0,0103 Grad 0,245 Minuten = 0,0041 Grad 10˚ 11 ft 37 in = 10,1936 Grad 12˚ 5,245 ft = 12,0874 Grad Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 52: Konstantenaufzeichnung

    Winkelpaar Linker Winkel Rechter Winkel Winkelpaar Linker Winkel Rechter Winkel Endregner 2 Endregner 4 Winkelpaar Linker Winkel Rechter Winkel Winkelpaar Linker Winkel Rechter Winkel Setup/Hauptbildschirm Feld Pivot-Straße aktivieren Pivot-Straßen-Winkel Teilkreis aktivieren Startwinkel Endwinkel Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 53 Endregner deaktivieren aktivieren Hochdruck Druckverzögerungs-Setup Verzögerungszeit Anlauf-Druckverzögerung Laufzeit-Ausweichposition aktivieren Pivot-Geschwin- Betriebs-Druckverzögerung digkeit der Hochdruck-Verzögerung letzten regulären Antriebseinheit Bewässerungszeitgeber Länge zu der Bewässerungszeitgeber aktivieren letzten regulären Überbewässerung Antriebseinheit Laufzeitgeber-Abschaltzeit Überbewässerungs-Abschaltung % Unterbewässerung 5°-Laufzeitgeber-Fehlerzeit Unterbewässerungsfehler % Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 54 Temperaturabschaltung aktivieren Reifendruck aktivieren Grad VRI-Zone aktivieren Regenabschaltung aktivieren Positionskodierer in/mm Baudrate Wetterkonstanten VRI-iS Temperaturkoeffizient Baudrate Temperaturversatz Valley GPS Niederschlagsfenster Valley GPS Regenkoeffizient SPS-ID Endregner 3/4 aktivieren SPS-ID Wasserdruck aktivieren Reifendruck aktivieren VRI-Zone aktivieren Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 55 Unter dem nom. Warnungsdruck VRI-Z aktivieren Unter dem nom. Abschaltdruck VRI-Z-Konstanten Ventil-Resynchronisierungs-Druck Anz. an Sprinklergruppen Min. Zykluszeit Geschwindigkeitsoptimierung aktivieren VRI-iS aktivieren VRI-iS-Konstanten Ventil-Resynchronisierungs-Druck Min. Zykluszeit Max. Zykluszeit Anz. an Sprinklern Letzte Sprinklerposition Sprinkler-Abstand Geschwindigkeitsoptimierung aktivieren Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 56: Betrieb

    Rückwärtsrichtung zu starten. eine Start-Taste innerhalb von fünf Sekunden nach Abschaltung der Maschine mit einge- • Auf drücken, um die Maschine abzuschalten. schaltetem Wasser gedrückt wird. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 57: Abschalten Der Maschine

    • Haupttrennschalter der Stromversorgung zwischen der öffentlichen Stromversorgung und der Bedienungs- konsole (Leg.nr. 1). • Haupttrennschalter der Bedienungskonsole (Leg.nr. 2). • Einen Turmkasten-Trennschalter (Leg.nr. 3). ICON5 ICONX Abbildung 57-1 1. Haupttrennschalter der Stromversorgung 2. Haupttrennschalter der Bedienungskonsole 3. Turmkasten-Trennschalter Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 58: Abschalten Der Maschine (Fortsetzung) Abschalten Unter Normalen Bedingungen

    DIE MASCHINE NICHT DURCH LANGSAMES VERRINGERN DER LEERLAUFDREHZAHL DES MOTORSTROMAGGREGATS ABSCHALTEN. DIES VERURSACHT NIEDRIGE SPANNUNG UND SCHÄDEN AN MASCHINENKOMPONENTEN. • DIE BEREGNUNGSANLAGE IMMER VOR DEM ABSCHALTEN DES MOTORSTROMAGGREGATS ABSCHALTEN. ICON5 ICONX Abbildung 58-1 1. Stopp-Taste 2. Haupttrennschalter der Bedienungskonsole Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 59: Diagnose

    Löschen von Störungen Die Störung und das Störungshinweis-Symbol wer- den automatisch vom Hauptbildschirm gelöscht, sobald die Maschine wieder fehlerfrei läuft. Abbildung 59-1 1. Menü 4. Systemfehler 2. System 5. Systemfehler 3. Diagnose 6. System gestoppt Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 60: Systemstopps Und -Fehler (Fortsetzung)

    Die Maschine wurde durch die Funktion Stopp-Position gestoppt. Tägliche Vorgänge Der Ablauf für tägliche Vorgänge wurde abgeschlossen. Programm Ein Schritt- oder Sektorprogramm hat einen Maschinenstopp bewirkt. Auto-Stopp Die Begrenzung für Autom. Stopp wurde erreicht. Abbildung 60-1 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 61: Systemstopps Und -Fehler (Fortsetzung) Systemfehlerbeschreibungen

    Die Überbewässerungs-Abschaltzeit wurde überschritten. Durchtrenntes Kabel Das Rohrbogenkabel wurde durchtrennt. Leiterplatten-Hardware Es wurde ein Problem mit der Leiterplatten-Hardware erkannt. 12-V-Leistung Die 12-V-Leistung ging verloren. Positionskodierer-Komm. Der Positionskodierer kommuniziert nicht. Lizenz Die Protokolllizenz ist ungültig. Abbildung 61-1 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 62: Fehlercodes

    Auftreten des Fehlers 3. System 9. Weiter werden auf die aktuelle Uhrzeit und das aktuelle 4. Diagnose 10. Vorherig 5. Fehlercodes 11. Fehleranzahl Datum eingestellt. 6. System 12. Zähler zurücksetzen Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 63: Systemfehlercodes Und Beschreibungen

    Ventil wurde aufgrund hohen Drucks neu mit Arbeitszyklen synchronisiert GPS-Koordinaten außerhalb des Bereichs – Abstand zu GPS oder auf Übersprechen prüfen. Niedriger Reifendruck TPMS-Kommunikationsfehler Nachricht bzgl. VDC-Fehlerbericht erhalten Valley GPS-Kommunikationsfehler, Master-OPMC Nachricht bzgl. Valley GPS-Fehlerbericht erhalten Abbildung 63-1 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 64: Komm.-Karte

    Um die Fehler zu löschen, auf Fehler löschen drü- cken. Nachdem die Fehler gelöscht wurden, wird der Bildschirm „Keine Fehler“ angezeigt. Siehe Abbil- dung 64-1. Abbildung 64-1 1. Menü 4. Fehlercodes 2. System 5. RJ11-Komm. 3. Diagnose 6. Fehler löschen Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 65: Komm.-Karten-Komponenten-Ids/Fehlermeldungen

    Commit nicht möglich, wenn PLTX im Gange ist Keine Antwort von externer Geräteserie Erster Router kann nicht erreicht werden Keine Antwort vom Ziel Ziel kann nicht erreicht werden Antwort vom Ziel ist ungültig Abbildung 65-1 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 66: Valley Gps-Fehler

    Um die Fehler zu löschen, auf Fehler löschen und danach auf Löschen drücken. Siehe Abbildung 66-1. Abbildung 66-1 1. Menü 4. Fehlercodes 2. System 5. Valley GPS 3. Diagnose 6. Fehler löschen 7. Löschen Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 67: Valley Gps-Fehler-Ids Und Beschreibungen

    Ungültige Anfrage für aktuelle Board-ID Ungültige Seite beim EEPROM-Zugriff EEPROM-Schreibfehler Externer PLP-Prozess wird ausgeführt BS-Aufgabe wird ausgeführt Erster Router kann nicht erreicht werden SPS-Ziel kann nicht erreicht werden Startlade-Flash-Fehler Nicht unterstützt NACK Unbekannter Fehlercode Abbildung 67-1 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 68: Verlauf

    Verlauf zu wechseln, die Taste Erweiter- ter Verlauf drücken. Abbildung 68-1 1. Menü 6. Datum 2. System 7. Zeit 3. Verlauf 8. Weiter 4. Standardmäßiger Verlauf 9. Vorherig 5. Aufzeichnungsnummer 10. Erweiterter Verlauf Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 69: Einsehen Des Fortgeschrittenen Verlaufs

    Verlauf zu wechseln, die Taste Standardmä- ßiger Verlauf drücken. Abbildung 69-1 1. Menü 6. Vorherig 2. System 7. Nächster Status 3. Verlauf 8. Vorheriger Status 4. Erweiterter Verlauf 9. Auslösendes Ereignis 5. Weiter 10. Standardmäßiger Verlauf Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 70: Ereignisse Auf Dem Verlaufsbildschirm

    Gestoppt – Positionskodierer-Kommunikationsstörung Änderung an breiter Begrenzung Nr. 3 auf Ein/Aus Gestoppt – Störung Systemleistung gering Änderung von zusätzl. Massepotential-Eingang auf Gestoppt – Lizenzstörung aktiv/inaktiv System überschreitet StP-Position Datum geändert (Mitternacht) Abbildung 70-1 Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 71: Fahrtprotokoll

    • Die Taste Weiter drücken, um die Fahrtproto- kollaufzeichnungen vorwärts zu durchsuchen. • Die Taste Vorherig drücken, um die Fahrtpro- tokollaufzeichnungen rückwärts zu durchsu- chen. Abbildung 71-1 1. Menü 4. Fahrtprotokoll 2. System 5. Weiter 3. Verlauf 6. Vorherig Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 72: Störungssuche

    ZUR VERRINGERUNG DES RISIKOS SCHWERER ODER TÖDLICHER VERLETZUNGEN: • DIE BESEITIGUNG VON ELEKTRISCHEN STÖRUNGEN BZW. DAMIT VERBUNDENE REPARATU- REN DÜRFEN NUR VON EINEM QUALIFIZIERTEN VALLEY-HÄNDLER DURCHGEFÜHRT WERDEN. • DIE EINGRENZUNG ODER BEHEBUNG ELEKTRISCHER STÖRUNGEN AN DER BEDIENUNGSKON- SOLE ODER MASCHINE IMMER VOM ZUSTÄNDIGEN VALLEY-HÄNDLER DURCHFÜHREN LASSEN.
  • Seite 73 Regenabschaltung über den schalten oder die Maschine Regenabschaltgrenzwert, während das Wasser neu starten, wenn der • Gesamtnieder- eingeschaltet ist. Gesamtniederschlag unter schlag ist zu hoch dem Regengrenzwert liegt. Erfordert optionale Ausrüstung. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 74 Händler kontaktieren. muniziert nicht Abschaltung-bei-Positionsverlust-Verzögerung ist abgelaufen. Normale Abschaltung ersten Mal, wenn ein Kommu- nikationsgerät mit der Bedie- nungskonsole kommuniziert, Lizenz Die Protokolllizenz ist ungültig. während die Maschine läuft. Den zuständigen Valley- Händler kontaktieren. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 75: Systemfehlercodes

    Nr. 18 unterhalb des zulässigen Wertebereichs. ler kontaktieren. Softwarezurücksetzung • Wird immer dann Wenn die Software beendet und erneut Nein Normalbetrieb protokolliert, wenn die gestartet oder zurückgesetzt wird. Software zurückge- setzt wird Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 76 5 Minuten ausgeschaltet und Nein • Dieser Fehler wird nur verstopften Maschinenabflus- der Druckschalter noch immer einge- protokolliert, wenn er ses noch immer im Steigrohr. schaltet ist. nicht bereits aktiv ist. Den zuständigen Valley-Händ- ler kontaktieren. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 77 Kommunikationsfehler zur Jedes Mal, wenn eine Befehlsnach- Positionsver- Komm.-Karte VDC-Kommunikationsfehler, richt ohne Empfang einer Antwort- lust-Abschal- primäres Kommunikationsmodul nachricht versendet wird (nur Den zuständigen Valley-Händ- tung aktiviert VRI-iS- oder Kodierer-Optionen). ler kontaktieren. ist. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 78 Ventil wurde aufgrund hohen Wenn der Wasserdruck den VRI-Resyn- automatisch neu mit einem Drucks neu mit Arbeitszyk- Nein chronisierungs-Druck übersteigt. Arbeitszyklus synchronisiert. len synchronisiert Prüfen, ob der Ventil-Resyn- chronisierungs-Druck nicht zu niedrig eingestellt ist. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 79 Nachricht bzgl. Valley Wenn von der SPS eine Nachricht Nein Ein Fehlerbericht wurde in GPS-Fehlerbericht erhalten bezüglich eines Kommunikationsfeh- Reaktion auf einen Befehl lerberichtes empfangen wird. erstellt. Den Fehlerbericht über System/Diagnose/Fehler- codes/Valley GPS einsehen. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 80: Liste Möglicher Störungen

    Richtungsversatz falsch, Kreisbogen zu klein. Valley-Händler kontaktieren Endregner schaltet sich nicht ein Endregner-Winkel nicht richtig programmiert. Endregner deaktiviert Defekte Endregner-Komponente Valley-Händler kontaktieren Bildschirm schaltet sich abwechselnd ein und Ungleichmäßiger Eingangsstrom wieder aus Niederspannung Valley-Händler kontaktieren Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
  • Seite 81 Autom. Neustart nicht möglich Sicherstellen, dass ein Start$-Programm aktiv ist. Systemfehler muss entweder mit Leistung oder Druck zusammen- hängen, damit ein Neustart möglich ist. Prüfen, ob „Autom. Neustart“ aktiviert und eingeschaltet ist. Den zuständigen Valley-Händler kontaktieren. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 82: Icon5-Software

    USB-Flash- Laufwerk entfernt werden. Abbildung 82-1 1. Menü 6. ICON5-Software 2. System aktualisieren 3. Diagnose 7. Ja 4. Firmware 8. USB lesen 5. ICON5-Software 9. Datei auswählen 10. Dat. program. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 83: Smart Relay Board

    Auf Ja drücken, um das Smart Relay Board auf Werkseinstellungen zurückzusetzen und die Be- dienungskonsole neu zu starten. Abbildung 83-1 1. Menü 5. SRB-Firmware 2. System 6. SRB-Einst. zurücksetzen 3. Diagnose 7. Ja 4. Firmware Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 84: Srb-Firmware Aktualis

    USB-Flash-Lauf- werk entfernt werden. Abbildung 84-1 1. Menü 6. SRB-Firmware 2. System aktualis. 3. Diagnose 7. Ja 4. Firmware 8. USB lesen 5. SRB-Firmware 9. Datei auswählen 10. Dat. program. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 85: Sich.-Panel-Einst

    USB-Flash-Laufwerk entfernt werden. Abbildung 85-1 1. Menü 6. Sich.-Panel-Einst. 2. System 7. Ja 3. Diagnose 8. Datei benen. 4. Firmware 9. Datei sichern 5. Sich./Wiederh. auswählen 10. Datei sichern Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 86: Panel-Einstellungen Wiederherstellen

    Nachdem die Datei wiederhergestellt wurde, kann das USB-Flash-Laufwerk entfernt werden. Abbildung 86-1 1. Menü 6. Sich.-Panel-Einst. 2. System 7. Ja 3. Diagnose 8. Datei benen. 4. Firmware 9. Dateiname 5. Sich./Wiederh. 10. Dat.wiederher. Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 87: Navigation

    STATUS/ANZEIGE EINSTELLUNG/WERT schützte Status und Statusanzei- gen. TASTE STATUS/ANZEIGE Taste Menü MENÜ SETUP BEDIENELEMENTE SYSTEM ALLE BEDIENELEMENTE DIENSTPROGRAMME STATUS PROGRAMME ALLE STATUS ENDREGNER ENDREGNER AKTIVIEREN ER KONFIGURIEREN VOLT/DRUCK VOLT UND DRUCKSTATUS STOER. SYSTEMFEHLER Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 88: Taste Setup

    (mV)-DRUCKSENSOR KALIBRIEREN RADIUS – (mA)-DRUCKSENSOR KALIBRIEREN POSITIONSVERLUST-SETUP SYSTEMABSCHALTUNG AKTIVIEREN VALLEY GPS-SENSOR KALIB. VERZÖGERUNGSZEIT DRUCKVERZÖGERUNGEN ENDREGNER DEAKTIVIEREN/ AKTIVIEREN ANLAUF-DRUCKVERZÖGERUNG VERZÖGERUNGSZEIT BETRIEBS-DRUCKVERZÖGERUNG LAUFZEIT-AUSWEICHPOSITION HOCHDRUCK-VERZÖGERUNG AKTIVIEREN PIVOT-GESCHWINDIGKEIT DER LETZTEN REGULÄREN ANTRIEBSEINHEIT LÄNGE ZUR LETZTEN REGULÄREN ANTRIEBSEINHEIT Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 89: Taste System

    SRB-FIRMWARE GESAMTSTUNDEN AKTUALISIEREN BEREGNUNGSSTUNDEN AKTUALISIEREN SICH./WIEDERH. IMPULS E/A-TEST REGEN WARTUNGSMODUS IMPULSE/MIN ZÄHLERWERTE WARTUNGSMODUS AKTIVIEREN BEARBEITEN WARTUNGSLAUFZEITGE WIND IMPULSE/MIN FERNBEDIENUNGSSPER RE AKTIVIEREN ZÄHLERWERTE WARTUNGSMODUSANWEISU NGEN BEARBEITEN DURCHFLUSS FERNBEDIENUNGSSPERRAN WEISUNGEN IMPULSE/MIN ZÄHLERWERTE BEARBEITEN SRB A/D Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 90: Taste Dienstprogramme

    EN AKTIVIEREN ZOLL/MM ANZAHL D. REIFEN ANZAHL DER FUNKWEITERLEI- REGENVERLAUF TUNGEN SENSOR-IDS FUNKWEITERLEI- TUNGS-ID WETTERKONSTANTEN NENNDRUCK TPMS-DIAGNOSE TEMPERATURKOEFFIZIENT BATTERIE TEMPERATURVERSATZ STATUS NIEDERSCHLAGSFENSTER LETZTE AKTUALISIERUNG REGENKOEFFIZIENT TPMS-WASSER TPMS-ID SENSOR-ID WASSERDRUCK LETZTE AKTUALISIERUNG BATTERIE STATUS Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...

  • Seite 91: Taste Programme

    AUSFÜHREN DER StP-UMGEHUNG MIN. ZYKLUSZEIT NÄCHSTES STARTDATUM GESCHWINDIGKEITSOPTIM IERUNG START$-INTERVALL AKTIVIEREN GESCHWINDIGKEITSOPTIM IERUNG VRI-iS-DIAGNOSE VRI-Z-DIAGNOSE NETZWERK KONFIGURIEREN SPRINKLERGRUPPE NR. VENTILE NEU SYNCHR. SPRINKLERGRUPPE AUS VENTILE SEQUENZIEREN RESYNCHRONISIERUNG VENTIL-NR. VENTIL PRÜFEN VENTILPR. STOP. VENTILFEHLER VENTIL-KOMM.-FEHLER Benutzerhandbuch für die Bedienungskonsole ICON5 / ICONX...
