45
MOTOR 1
Pos. Description
1 Brushless Motor 6s-1050KV
2 Belt pulley 20T
3 Set screw M4x4

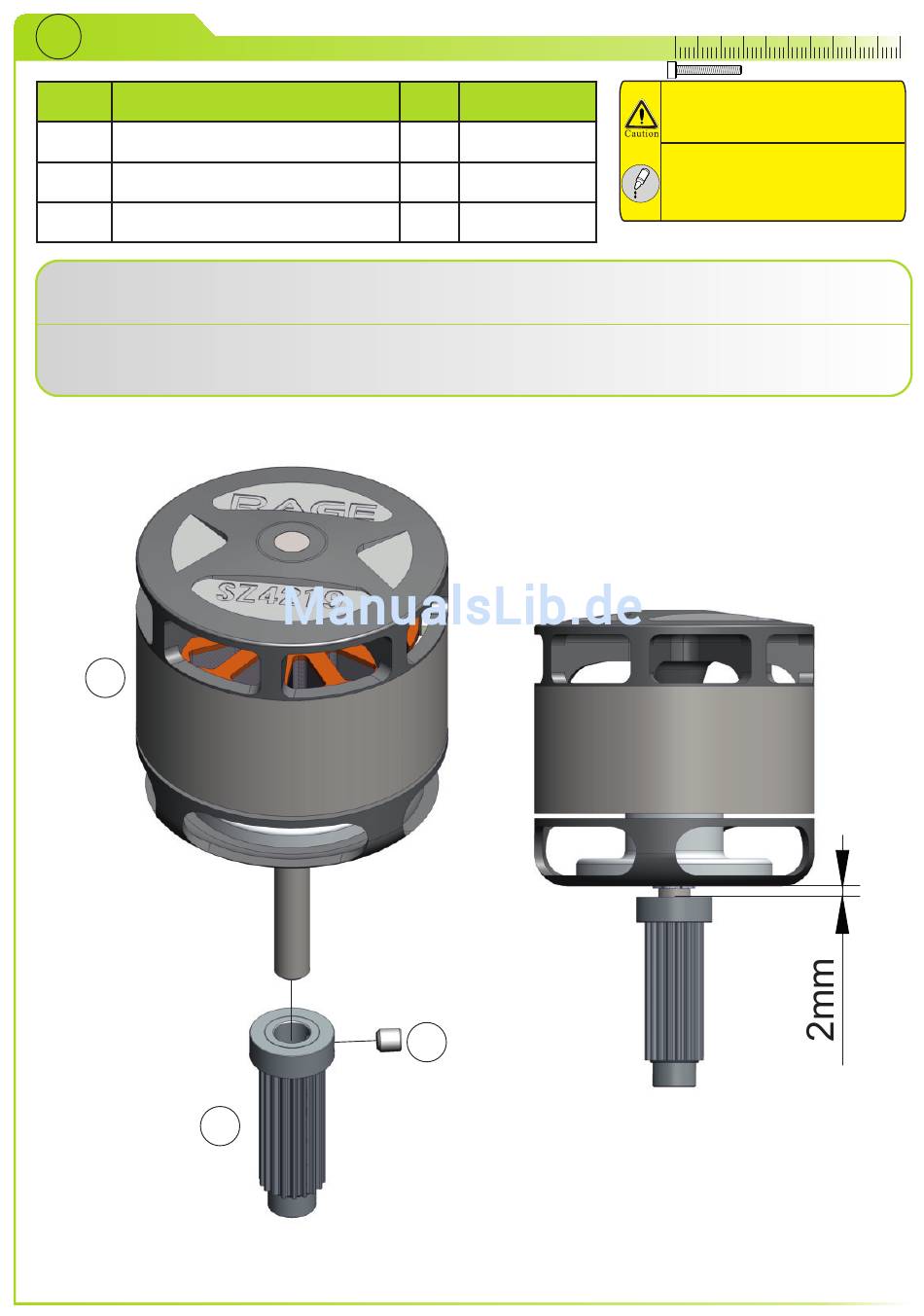

Slide belt pulley (2) onto motor shaft (1) and tighten it with set screw (3) in the right
position.
Schieben Sie das Riemen-Ritzel (2) auf die Motorwelle (1) und ziehen Sie es mit dem
Gewindestift (3) in der richtigen Position fest.
1
2
Qty. Part number
1 R4219
1 03-4004-20
1 81-0404
3
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
40 50
Page 45
