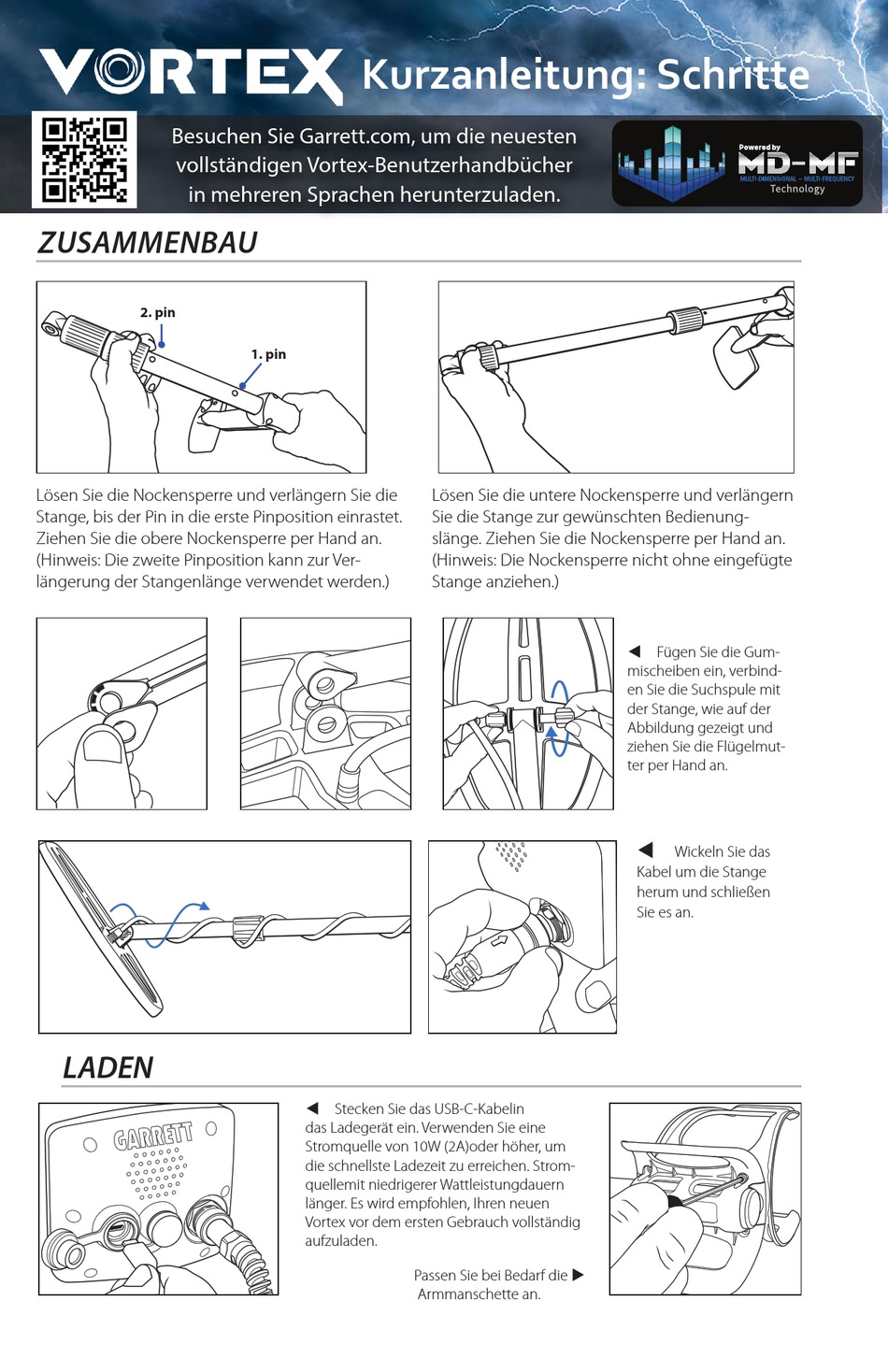

Vortex VX5 Kurzanleitung
Besuchen Sie Garrett.com, um die neuesten
vollständigen Vortex-Benutzerhandbücher
in mehreren Sprachen herunterzuladen.
ZUSAMMENBAU
2. pin
Lösen Sie die Nockensperre und verlängern Sie die
Stange, bis der Pin in die erste Pinposition einrastet.
Ziehen Sie die obere Nockensperre per Hand an.
(Hinweis: Die zweite Pinposition kann zur Ver-
längerung der Stangenlänge verwendet werden.)
LADEN
Kurzanleitung: Schritte
1. pin
Stecken Sie das USB-C-Kabelin
das Ladegerät ein. Verwenden Sie eine
Stromquelle von 10W (2A)oder höher, um
die schnellste Ladezeit zu erreichen. Strom-
quellemit niedrigerer Wattleistungdauern
länger. Es wird empfohlen, Ihren neuen
Vortex vor dem ersten Gebrauch vollständig
aufzuladen.
Passen Sie bei Bedarf die
Armmanschette an.
Lösen Sie die untere Nockensperre und verlängern
Sie die Stange zur gewünschten Bedienung-
slänge. Ziehen Sie die Nockensperre per Hand an.
(Hinweis: Die Nockensperre nicht ohne eingefügte
Stange anziehen.)
Fügen Sie die Gum-
mischeiben ein, verbind-
en Sie die Suchspule mit
der Stange, wie auf der
Abbildung gezeigt und
ziehen Sie die Flügelmut-
ter per Hand an.
Wickeln Sie das
Kabel um die Stange
herum und schließen
Sie es an.
Verwandte Anleitungen für Vortex VX5
Inhaltszusammenfassung für Vortex VX5
- Seite 1 Ladegerät ein. Verwenden Sie eine Stromquelle von 10W (2A)oder höher, um die schnellste Ladezeit zu erreichen. Strom- quellemit niedrigerer Wattleistungdauern länger. Es wird empfohlen, Ihren neuen Vortex vor dem ersten Gebrauch vollständig aufzuladen. Passen Sie bei Bedarf die Armmanschette an.
- Seite 2 - und -Pfeiltasten durch verschiedene Einstellungen nach oben oder nach unten. Betätigen Sie die Tasten Plus (+) oder Minus (-), um die Einstellungen zu ändern. Siehe „Menüeinstellungen“, um mehr über jede Vortex-Einstellung zu erfahren. Empfindlichkeit - Zeigt die aktuelle Empfindlichkeitseinstellung an.
- Seite 3 Wählen Sie die Einstellung von 1 bis 5 aus. Diese Funktion wird verwendet, um bei der Diskriminierung von unerwünschten, klobigen eisenhaltigen Gegenständen zu helfen, und wird dabei nur im Multifrequenz-Modus bedient. Bei VX5 und VX7 behoben. Eisen-Audio - Eisen-Audio ermöglicht dem Benutzer, das diskriminierte Eisen (normalerweise stumm) zu hören.
- Seite 4 Tiefe als die tatsächliche Tiefe angezeigt werden. Ziel-ID-Cursor—Zeigt die Ziel-ID des erkannten Ziels an. Komplexe Ziele könnten mehr als einen Ziel-ID-Cursor anzeigen. Vortex kann bei naheliegenden Zielen mehr als eine Ziel-ID gleichzeitig auf dem Bildschirm anzeigen. Änderungen der Funktionen und Spezifikationen von Vortex vorbehalten.
- Seite 5 Zielskala—Die zweistufige Ziel-ID-Skala zeigt verschiedene Arten von Metall an. Die obere Skala zeigt nicht eisenhaltige (leitfähige) Ziele an. Die untere Skala zeigt eisenhaltige (Eisen-)Ziele an. Weitere Informationen zu anderen LCD-Elementen und Ziel-Skalen entnehmen Sie dem VX5-Schlüssel auf der nächsten Seite. Drahtlose Kopfhörer—Das Symbol blinkt beim Kopplungsversuch der Kopfhörer.
- Seite 6 Sie müssen über eine Internetverbindung verfügen, um Ihr Update durchführen zu können. • Vortex USB-C-Ladekabel zum Verbinden des Detektors mit Ihrem PC. Bitte besuchen Sie diese Website, um alle Einzelheiten zu Folgendem zu erhalten: Finden und installieren Sie die Garrett-Installationssoftware; verbinden Sie Ihren Vortex-Metallde tektor mit Ihrem Computer über den USB-Anschluss auf dem Steuergerät;...
- Seite 7 6 Fuß (2 m) unterzutauchen. Drücken Sie gleich- zeitig die Plus (+) und Minus (-) Taste schnell 3-mal. Garrett bietet optionale, vollständig tauchbare Vortex-Kopfhörer. Nach der Verwendung des Vor- tex-Metalldetektors in einem Gewässer ist es sehr wichtig, den Detektor angemessen mit frischem.
- Seite 8 QUICK START Einschalten. Die Modus/Ein-Taste drücken und loslassen. Der Vortex wird im zuletzt verwendeten Modus eingeschaltet und ist bereit für die Suche. ZERO M-FREQ Modus auswählen. Drücken Sie die Taste „Mode“, um bei Bedarf einen anderen Erkennungsmodus zu wählen. Scrollen Sie durch die Modus-Auswahlop-...
