CORNING LANscape FutureCom Montageanweisung

LANscape HD-Verteilerfeld 19"
®
1,5HE für 48 LANscape
FutureCom™ Module
Diese Montageanweisung soll dem ausgebildeten Monteur, der
die Installation durchführt, als Leitfaden dienen.

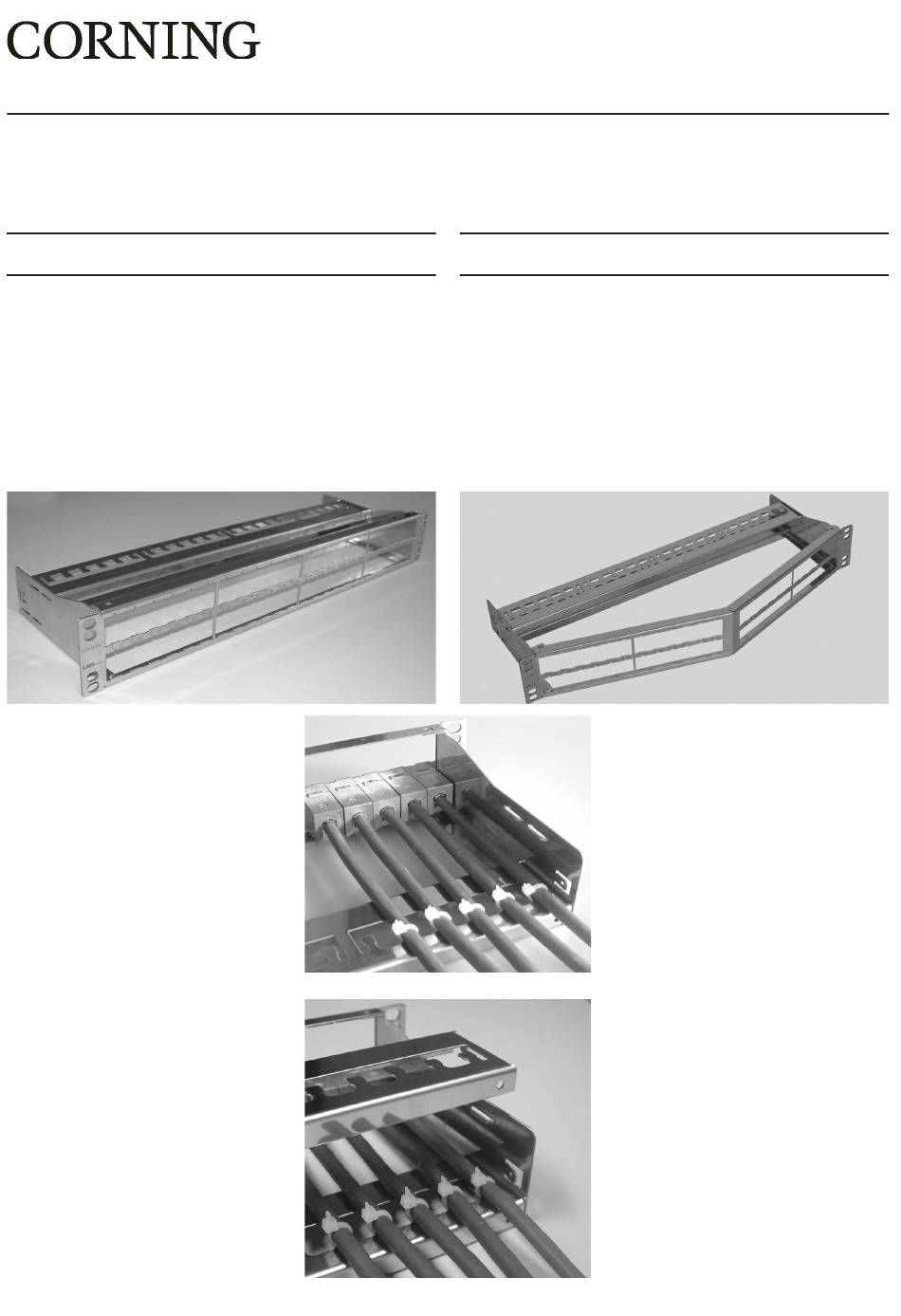

HD-Verteilerfeld 19" 48P, 1,5HE
Edelstahl
HD-Verteilerfeld 19" 48P, 1,5HE
schwarz
HD-Verteilerfeld 19" 48P, 1,5HE
Edelstahl gewinkelt
HD-Verteilerfeld 19" 48P, 1,5HE
schwarz gewinkelt
Bei der Erstinstallation sind die
Module zuerst in der unteren Ebene
des Verteilerfeldes einzusetzen
(Pos. 25-48) und mit Kabelbindern an
der Kabelabfangung zu befestigen.
Zur Erleichterung kann die obere
Kabelabfangung entfernt werden.
Die Kabel sind unter Berücksichtigung
des einzuhaltenden Mindest-
Biegeradius zu verlegen.
Die obere Kabelabfangung in das
Verteilerfeld einsetzen.
LANscape
1.5U for up to 48 LANscape
FutureCom™ modules
These installation instructions are provided as guidance for the
trained craftsperson carrying out the installation.
WAXWSV-04800-C002 HD-panel 19" 48P, 1.5U
high grade steel
WAXWSV-04808-C002 HD-panel 19" 48P, 1.5U
black
WAXWOV-04800-C001 HD-patch panel 19" 48P, 1.5U
high grade steel angled
WAXWOV-04808-C001 HD-patch panel 19" 48P, 1.5U
black angled
Installation Instruction / Montageanweisung
Issue 2, January 2011 / Ausgabe 2, Januar 2011
CDC02-08007-M029-002
HD-Panel 19"
®
WAXWSV-04800-C002
WAXWSV-04808-C002
WAXWOV-04800-C001
WAXWOV-04808-C001
At initial installation, the modules must
first be inserted in the lower level of
the panel (items 25-48) and secured
to the cable strain relief using cable
ties.
The upper cable strain relief can be
removed to facilitate this.
The cables must be installed allowing
for the minimum permissible bending
radius.
Insert the upper cable strain relief in
the panel.
