Empasa AC302-02 Montageanleitung
Wind- und sonnensensor
Verwandte Anleitungen für Empasa AC302-02
Inhaltszusammenfassung für Empasa AC302-02

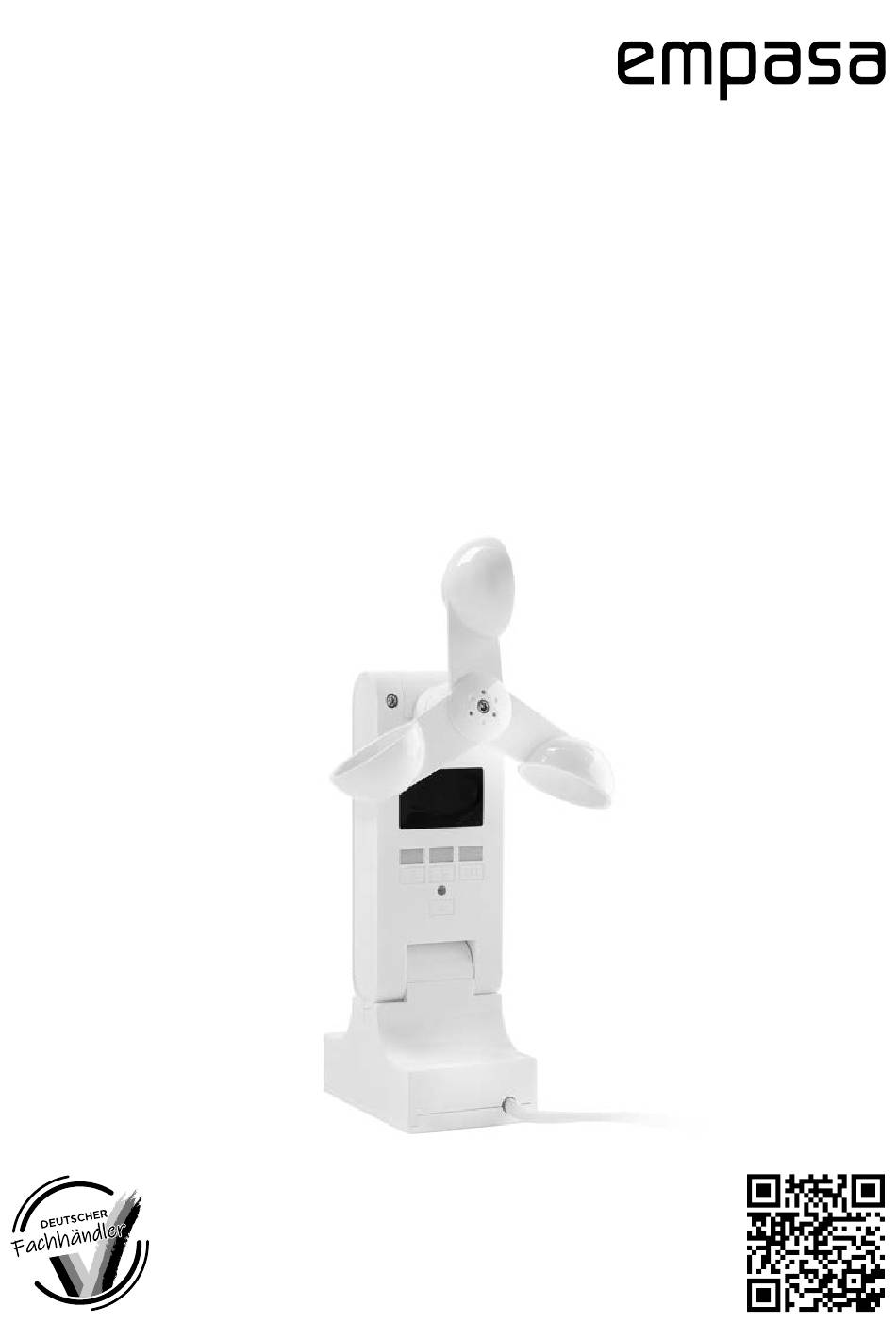

- Seite 1 Montageanleitung (Original) Montagehandleiding (Vertaling van het origineel) WIND- UND SONNENSENSOR SUPREME BASIC UND LED WIND- EN ZONNESENSOR SUPREME BASIC EN LED...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung Transport des Wind-/Sonnensensors ........ -
Seite 3: Einführung
Einführung Diese Montage-/Bedienungsanleitung ist integrierender Bestandteil des auf Seite 6 be- schriebenen Wind-/Sonnensensors und richtet sich an die Benutzer. Sie soll eine korrekte Verwendung und Wartung des Produktes garantieren. Die Montage-/Bedienungsanleitung sollte immer im Ganzen bleiben und während der Le- bensdauer des Wind-/Sonnensensors an einem leicht zugänglichen Ort aufbewahrt werden. -
Seite 4: Haftung
Haftung Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Ver- wendungszwecks, lehnt der Hersteller die Gewährleistung für Schäden am Produkt ab. Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen. Allgemeine Informationen Die Montage des Wind-/Sonnensensors soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicherheitsmaßnahmen eingewiesen sowie mit... - Seite 5 Bezeichnung Wind-/Sonnensensor Halteplatte WARNUNG Auslieferung ohne Befestigungsmaterial. Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageunter- grund abgestimmt werden. Allein der Monteur haftet dafür, dass das Befestigungs- material für das jeweilige Mauerwerk geeignet ist und dass die Montage fachgerecht ausgeführt wird. Die jeweiligen Montagehinweise der Dübel-Hersteller sind unbedingt zu beachten.
-
Seite 6: Beschreibung Wind-/Sonnensensor
Beschreibung Wind-/Sonnensensor Der Wind-/Sonnensensor besteht im We- sentlichen aus einem Kunststoffgehäuse, Wind-/Sonnensensor Besteht aus einer Wandhalteplatte , dem Sensor-Gehäuse , dem Ane- mometer und dem Messpanel für die Son- nen-Intensität Bedienknöpfe Display Windstärke Koppeln Sonnen-Intensität Die verwendeten Materialien sind widerstandsfähig gegen Verschleiß, der durch die Verwendung und durch Witterungseinflüsse entsteht, wobei von normalen Nutzungs- verhältnissen und mediterranen Klimabedingungen ausgegangen wird. -
Seite 7: Sicherheit
Sicherheit Hinweis Bestimmungszweck und Anwendungsort Der Wind-/Sonnensensor hat den Zweck, die mit ihm gekoppelte Markise je nach pro- grammierter Wind- und Sonnenintensität automatisch ein- oder auszufahren. Das instal- lierte Produkt ist ausschließlich für die automatische Steuerung der Markise vorgesehen. Hinweis: Der Wind-/Sonnensensor darf ausschließlich für den oben genannten Bestim- mungszweck verwendet werden. -
Seite 8: Nutzungs- Und Installationsvoraussetzungen
Nutzungs- und Installationsvoraussetzungen WARNUNG Es ist streng verboten, sich an den Wind-/ Genehmigung des Herstellers vorgenom- Sonnensensor zu hängen oder an ihm ab- men werden, ist letzterer von jeglicher zustützen: es besteht die Gefahr von Per- Haftung für eventuell daraus folgende sonenverletzungen oder Schäden an dem Schäden befreit. -
Seite 9: Sicherheitshinweise Zum Betrieb
WARNUNG Anforderungen an den • Die technischen Spezifikationen sind einzuhalten. Installateur • Der Betreiber des Wind-/Sonnensen- sors ist vor der Erstinbetriebnahme • Jene Person, welche mit dem Ein- verpflichtet, sich vom sicheren und ord- bau (und/oder dem elektrischem An- nungsgemäßen Zustand des Wind-/ schluss) des Wind-/Sonnensensors Sonnensensors zu überzeugen. -
Seite 10: Sicherheitshinweise Zur
WARNUNG Sicherheitshinweise zur Elektro- Sicherheitshinweise bei elektri- installation schem Betrieb • Halten Sie alle Anschlüsse vor direk- • Der Wind-/Sonnensensor ist vor dem tem Spritz- /Strahlwasser bzw. Nässe Einbau auf ordnungsgemäßen Zustand geschützt. Verwenden Sie nur für den und auf Beschädigungen zu prüfen. Außenbereich geeignete Anschluss- •... -
Seite 11: Technische Daten
Technische Daten Bezugsmodelle Die vorliegende Gebrauchsanleitung bezieht sich auf folgenden Wind-/Sonnensensor: Modell AC302-02 Schutzart /Schutzklasse Maße LxBxH Windstärkebereich 1- 0 Lichtstärkebereich 0 2 - 10 Funkfrequenz Reichweite Netzleistung 100 V 240 VAC Sendeleistung ≤ 10 Umgebungstemperatur -40 C Bemessungsstrom 10 A... -
Seite 12: Produktmaße
Produktmaße Alle Angaben in Millimeter. V1/2024_AC302-02... -
Seite 13: Einstellmöglichkeiten Wind
Einstellmöglichkeiten Wind Windwert Windgeschwindigkeit Windwert Windgeschwindigkeit ausgeschaltet Mit der Windtaste die gewünschte Stufe durch mehrmaliges betätigen auswählen und mit Taste SET bestätigen. Im Display wird immer der aktuell gewählte Wert angezeigt. WARNUNG den und sind daher verboten. Hinweis bestätigen diesen mit der Taste SET . -
Seite 14: Einstellmöglichkeiten Sonne
Einstellmöglichkeiten Sonne Sonnenwert Sonnenstärke Sonnenwert Sonnenstärke ausgeschaltet Mit der Sonnentaste die gewünschte Stu- fe durch mehrmaliges betätigen auswählen und mit Taste SET bestätigen. Im Display wird immer der aktuell gewählte Wert angezeigt. 1000 Im Hochsommer betragen in mitteleuropäischen Breiten die Werte bei klarem Wet- Hinweis bestätigen diesen mit der Taste SET . -
Seite 15: Funktionsübersicht
Funktionsübersicht Für eine ordnungsgemäße Funktion des Bei Wind Wind- und Sonnensensors sind folgend auf- gelistete Punkte einzuhalten: Wird die eingestellte Windgeschwindigkeit • Der Sensor muss oberhalb der Markise platziert werden, damit der Windsensor ein Einfahrsignal an den Empfänger. der gleichen Windstärke bzw. der Sonnen- Die Markise fährt ein. -
Seite 16: Testmodus
Testmodus Zum Testen des Sensors die Taste Wind und Hinweis play wird die Testumgebung dargestellt. Der gemessene Wert wird im Display für ca. Ist der Testmodus aktiv, so kann die Markise dennoch vom Sensor gesteu- oder drehen am Anemometer), ausgehend ert werden. -
Seite 17: Benötigtes Werkzeug Für Die Installation
Benötigtes Werkzeug für die Installation WARNUNG Wenn Sie das benötigte Werkzeug falsch oder unvorsichtig verwenden, besteht die Gefahr, dass Sie sich damit verletzen. Machen Sie alle vorhandenen Leitungen spannungsfrei. Je nach Einbausituation sind eventuell ande- Im nachfolgenden finden Sie die Übersicht re Werkzeuge nötig. -
Seite 18: Installation Wind-/Sonnensensor
Installation Wind-/Sonnensensor Installationshinweise Die Installation muss unter strikter Einhal- WARNUNG tung der Sicherheitsvorschriften für orts- veränderliche Baustellen erfolgen, um die Sicherheit der Personen zu gewährleisten. Den Untergrund, an welchem der Der Auftraggeber und Installateur tragen die Wind-/Sonnensensor angebracht wer- jeweils gesetzlich vorgesehene Haftung. Vor der Benutzung sicherstellen, dass fahrbare z. -
Seite 19: Bestimmung Der Montageposition
Bestimmung der Montageposition Hinweis Bestimmen Sie die Montageposition ihres Wind-/Sonnensensors an der Wand. Die Halteplatte ist mit einem Rich- tungspfeil markiert. Dieser Richtungs- Halten Sie die Halteplatte an der gewählten pfeil muss nach Oben zeigen. Position an, richten diese im rechten Winkel Wählen Sie Ihre Position für die Anbrin- aus und zeichnen die beiden Bohrlöcher an. -
Seite 20: Wind-/Sonnensensor Anbringen
Wind-/Sonnensensor anbringen Schieben Sie den Wind-/Sonnensensor von oben auf die bereits montierte Halteplatte auf. Wind-/Sonnensensor anschließen Stellen Sie die Stromversorgen für den Wind-/Sonnensensor her. WARNUNG Elektroinstallationen sind immer von gelernten Elektrofachkräften durchzuführen! gen, Elektriker das mitgelieferte Kabel oder andere für den Außeneinsatz ge- eignete Anschlussdose anschließen und die Stromversorgung herstellen. -
Seite 21: Fernbedienung Koppeln
Fernbedienung koppeln Die beiden nachfolgend gezeigten Fernbedienungen sind für den in dieser Montage-/Bedie- nungsanleitung beschriebenen Wind-/Sonnensensor geeignet. Alle in dieser Bedienungsanleitung abgebildeten Fernbedienungen liegen der jeweili- gen Markise bei und sind nicht Bestandteil des Wind-/Sonnensensors. Hinweis Verringert sich die Funkdistanz oder lässt sich die Markise durch sanften Tastendruck Batterie gleichen Typs ersetzt werden. -
Seite 22: Ac13 -0 -Ca
Fernbedienung AC136-05BI-CAL Spezifikationen Modell/Typ AC13 -0 Batterie 1 C 24 0 3V Laufzeit Batterie Funkdistanz 30 - 120 Frequenzband Leistung Verschlüsselung Ohne Umgebungstemperatur -20 C Wind-/ Sonnensensor Taste Aufwärts ausschalten Taste Stopp Programmier- Taste Abwärts Taste Kanal ändern (Optional, ohne Belegung) Batteriefach- abdeckung... -
Seite 23: Ac13
Fernbedienung AC136-05BI-CA Spezifikationen Modell/Typ AC13 -01 -CA Batterie 1 C 24 0 3V Laufzeit Batterie Funkdistanz 30 - 120 Frequenzband Leistung Verschlüsselung Ohne Umgebungstemperatur -20 C Wind-/ Sonnensensor Taste Aufwärts ausschalten Taste Stopp Programmier- Taste Abwärts Taste Batteriefach- Batteriefach- abdeckung abdeckung Vorderseite Rückseite... -
Seite 24: Inbetriebnahme Wind-/ Sonnensensor
Inbetriebnahme Wind-/ Sonnensensor Prüfen Sie zuerst die Ausfahrrichtung der Hinweis und wieder ein Stück einfahren. Um eine Kopplung und korrekte Funktion Die Programmierung (Drücken der des Sensors zu gewährleisten, MUSS die AUF-Taste Ihrer Fernbedienung die Markise erfolgen, da sonst die Programmierung einfahren. -
Seite 25: Wind-/Sonnensensor Mit Markise Verbinden
Wind-/Sonnensensor mit Markise verbinden Stellen Sie die Stromversor- Drücken und Halten Sie die Die Markise bestätigt gung des Sensors her mit einem kurzen Vor- und Rücklauf Drücken Sie, z. B. mit einem Die Markise bestätigt mit einem kurzen Vor- und Rücklauf Hinweis Dieser Sensor kann bei der Kombination Supreme Markise mit LED und elektrischem Volant nur den Motor der Markise steuern. -
Seite 26: Problembehandlung
Problembehandlung Störungen, Ursachen und Abhilfe Hinweis Bei Störungen sowie der Auffindung ihrer Ursachen müssen die geltenden Sicherheits- vorschriften beachtet werden. Frage Antwort Der Sensor lässt sicht mit Der Sensor muss als „2. Fernbedienung“ mit dem Motor ver- dem Motor nicht verbinden bunden werden. -
Seite 27: Wartung Und Reinigung
Wartung und Reinigung Demontage Regelmäßige und außerordentliche WARNUNG Wartung ACHTUNG! Bei der Demontage des Hinweis Wind-/Sonnensensors müssen – eben- so wie bei der Installation - alle be- Dank der hochwertigen Qualität der stehenden Sicherheitsvorschriften verwendeten Materialien benötigt der eingehalten werden: siehe Kapitel „Si- Wind-/Sonnensensor keine besondere regelmäßige Wartung, abgesehen von HINWEISE FÜR DEN MIT DER DE-... -
Seite 28: Entsorgung
Entsorgung Garantiebestimmungen Die Materialien, aus denen der Wind-/Son- Die empasa GmbH gewährt Ihnen als Ver- nensensor besteht, gehören nicht zu den braucher in Deutschland, Österreich, den Gefahrenstoffen. Für ihre Entsorgung und Verwertung liegen keine besonderen Vor- schriften vor. die Funktionalität des Wind-Sonnensensors, beginnend mit Rechnungsdatum. -
Seite 29: Service
Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der empasa GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektroni- schen Systemen. -
Seite 30: Eu-Konformitätserklärung
EU-Konformitätserklärung V1/2024_AC302-02... -
Seite 59: Eu-Conformiteitsverklaring
EU-conformiteitsverklaring V1/2024_AC302-02... - Seite 60 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net. Opmerking: Fouten, wijzigingen en drukfouten voorbehouden.
