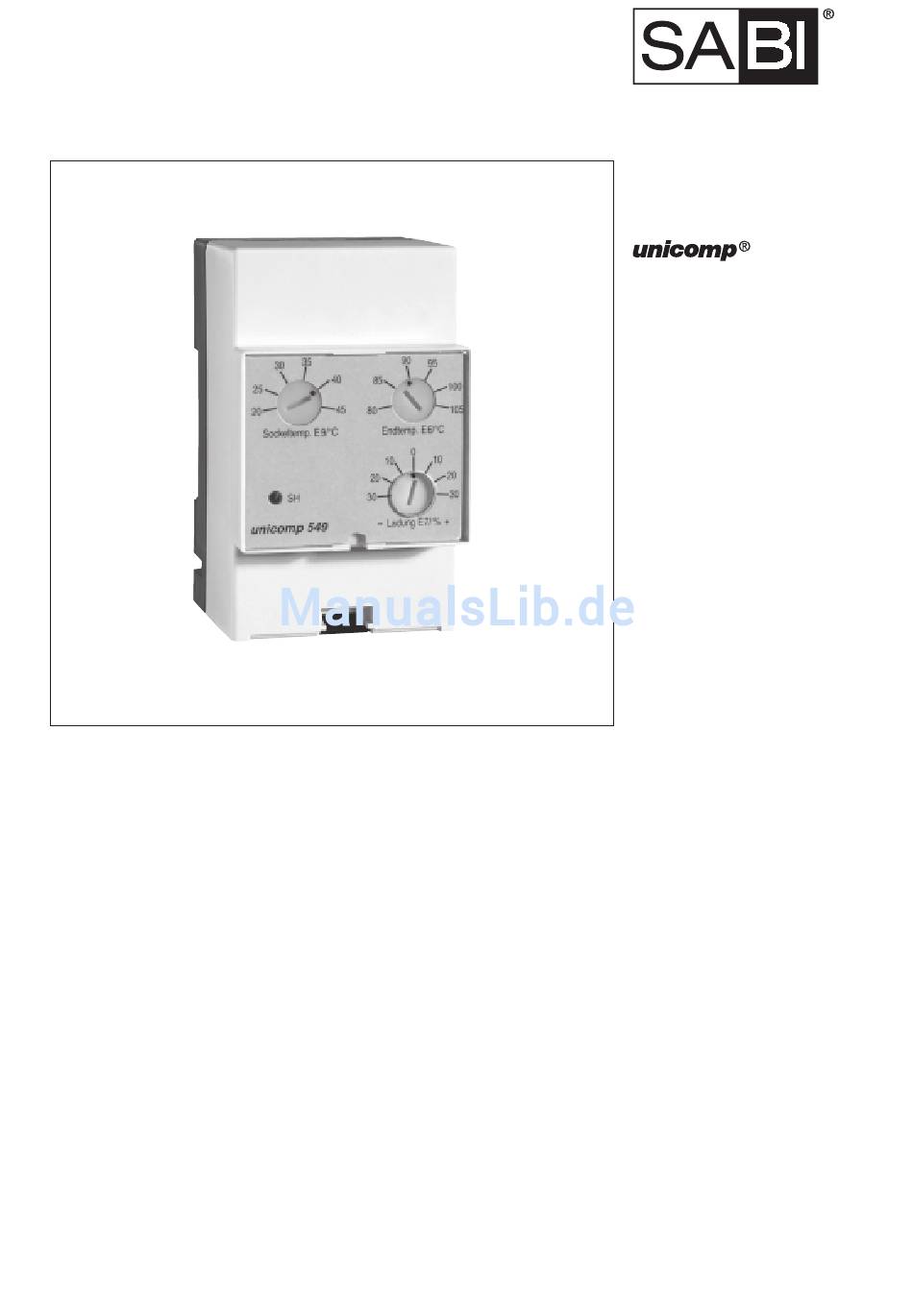

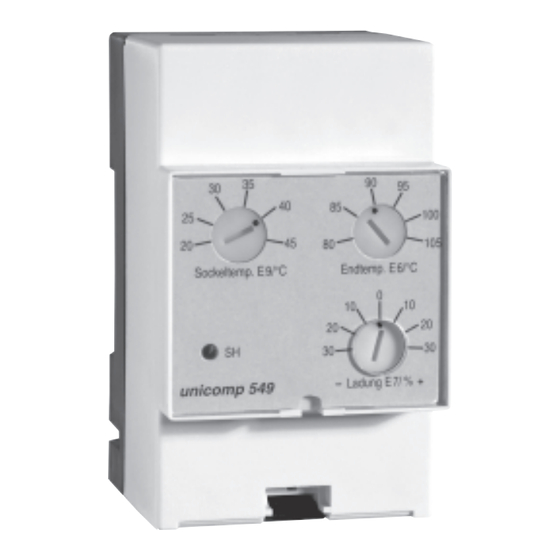

Abb. 1
Bedienungsanleitung für den Benutzer
1. Anwendung
Der elektronische Laderegler unicomp 549
ist die Voraussetzung für einen wirtschaft-
lichen und komfortablen Betrieb Ihrer
Warmwasser-Zentralspeicher-Heizung.
Tagaus, tagein kümmert er sich mit seinen
1-6 Restwärmefühlern um den richtigen
Wärmevorrat. Dies ist ganz wesentlich für die
von Ihnen gewünschte Behaglichkeit, ebenso
wie für einen wirtschaftlichen Betrieb. Der vor-
geschaltete Aufladeautomat (Zentralsteuer-
gerät) gibt ein der Aussentemperatur entspre-
chendes Signal an den Laderegler weiter. Es
folgt die Bestimmung des voraussichtlichen
Wärmebedarfs für den folgenden Tag. Diese
Vorgabe wird mit der im Speicher verbliebenen
Restwärme verglichen. Die Ladung wird nun
solange freigegeben, bis der Wärmeinhalt dem
voraussichtlichen Wärmebedarf entspricht.
Irrtum und Änderungen vorbehalten - 05.07 Gedruckt auf chlorfrei gebleichtem Papier
2. Einstellkorrektur
Nach der Grundeinstellung wird vom Installa-
teur die Klarsichtabdeckung eingesetzt. Für
den Benutzer ist für eine eventuell erforder-
liche Einstellkorrektur der Poti-Einsteller E7/%
(Ladung) zugänglich. Am Zentralgerät bleibt
der Einsteller E2 (Ladebeginn) zugänglich,
mit dem können Sie die Temperatur festlegen,
ab der die Speicher geladen werden sollen
(Werkseinstellung +18°C Nachttemperatur).
Beachten Sie bitte auch die Betriebsanleitung
des Zentralgerätes.
Der Einsteller E7 am Laderegler beeinflußt
die Aufladung. Eine Verstellung führt über
den gesamten Arbeitsbereich zu einer Mehr-
oder Minderladung. Soll eine Anpassung
der Ladung ausnahmsweise nur bei niedrigen
Temperaturen unterhalb etwa 0°C vorge-
nommen werden, muß der nur dem Fachmann
zugängliche Einsteller E1 am Zentralgerät ent-
sprechend verstellt werden. Jede Verstellung
sollte in kleinen Schritten erfolgen. Eine Aus-
wirkung der Korrektur ist erst am nächsten
Tag festzustellen. Es ist daher sinnvoll,
mindestens 2 Tage bis zur nächsten Korrektur
zu warten und die Auswirkung während dieser
Zeit kritisch zu prüfen.
Im Falle einer Störung wenden Sie sich bitte an
Ihren Fachhandwerker!
Betriebsanleitung
Elektronischer Laderegler
549
für die Restwärme
erfassung von elektrischen
Wasserblock-
Speicherheizungen mit
1-6 Kesselfühlern Typ 993
in Kombination mit Zentral-
steuergeräten*) (Ersatz für
Serie unicomp 550, 550.1,
550.6 und 550.1v4)
Inhalt
Bedienungsanleitung für den Benutzer
1. Anwendung
2. Einstellkorrektur
Anleitung für den Installateur
1. Montage Gerät/Fühler
2. Elektrischer Anschluß
3. Grundeinstellung
4. Arbeitsweise
5. Prüfung
6. Technische Daten
*) (Lastcharakteristik Rückwärts- oder
Vorwärts-Steuerung, 80 % ED)
Seite 1
Seite 1
Seite 2
Seite 2
Seite 3
Seite 3
Seite 4
Seite 4
