Inhaltszusammenfassung für emitor Satlook Lite

  • Seite 1 Satlook Lite Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhalte Satlook Lite – Beschreibung ··································································Seite 3 Erste Schritte ···························································································Seite 4 An-/Ausschalten Stromversorgung und Batterie So benutzen Sie das Messinstrument Menü ·········································································································Seite 6 EasyFind Suche Spektrum Beeper An/Aus Favoriten LNB-Einstellungsmenü Einstellung Anhang A – So bearbeiten Sie Satelliten mit LiteEdit ······························ Seite 10 Anhang B –...

  • Seite 3: Satlook Lite - Beschreibung

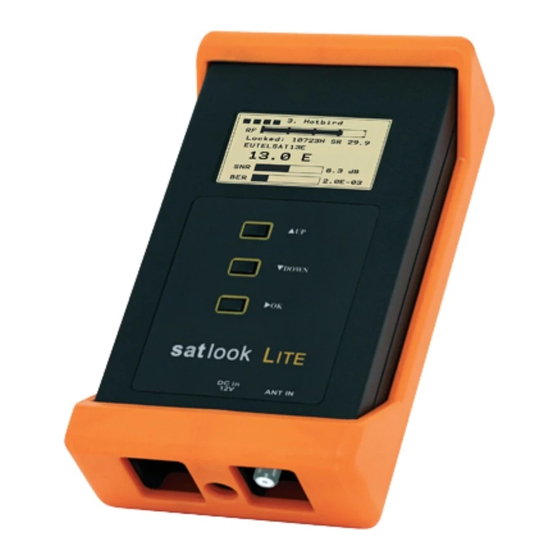

    Satlook Lite – Beschreibung Emitor´s satlook Lite ist ein in Schweden entwickeltes Gerät für die exakte Ausrichtung und Einstellung von Satellitenschüsseln. Es ist für eine extrem einfache Benutzung entwickelt. Wählen Sie einfach den Satelliten, den Sie finden/installieren wollen und das Messinstrument wird versuchen, nur den einen zu identifizieren.

  • Seite 4: Erste Schritte

    Sekunden gedrückt halten. Stromversorgung und Batterie Das Satlook Lite kann über den VDC Anschluss durch eine externe Stromquelle (12v Gleichstrom, max 1,2A) gespeist werden. Schließen Sie die Stromquelle an und halten Sie die AN-Taste für einige Sekunden gedrückt, bis sich das Gerät anschaltet.
  • Seite 5 Atkueller DiSEqC-Befehl Akkuladu LNB-Spannung und 22kHz Signal Gewählter Satellit und Orbitposition Type Frequenz und Polarisation Signalpegel Der Signalbalken zeigt ein steigendes Signalpegel an, wenn irgendein Satellitensignal gefunden wird. Wenn der Beeper aktiviert ist, dann wird der Ton des Beepers mit steigender Signalstärke höher. Sobald das Instrument einen Satellitentransponder gefunden hat, wechselt die Anzeige und beinhaltet SNR (Signal/Störungsrate) und BER (Bitfehlerrate) Balken und numerische Werte.
  • Seite 6 Transponder gefunden wurden, angzeigt. Wenn die TSID in der Satellitendatei Null ist, dann wird eine Übereinstimmung ohne die TSID hergestellt. Wenn sowohl die ONID als auch die TSID der Satellitendatei Null sind, dann werden die tatsächlichen ONID und TSID angezeigt. Sobald der korrekte Satellit gefunden wurde, kann die Schüssel mit den SNR-Balken und BER-Balken als Referenz ihren Höhepunkt erreichen.

  • Seite 7: Menü

    Menü Das folgende Menü wird auf dem Bildschirm angezeigt, wenn Sie die „OK” Taste im „EasyFind”-Modus drücken: Das ist das Hauptmenü. Mit den „RAUF/RUNTER” Tasten scrollen Sie durch das Menüsystem. Mit der „OK”-Taste aktivieren Sie die gewählte Funktion. Drücken Sie auf „OK”, wenn der Pfeil > auf „EasyFind” zeigt, kehren Sie in den „EasyFind”-Modus zurück.
  • Seite 8 diese ebenfalls angezeigt. (ONID bedeutet „Original Network ID”, und TSID bedeutet „Transportstrom ID”)

  • Seite 9: Spektrum

    Spektrum Drücken Sie auf „OK”, wenn das Symbol > auf „Spektrum” zeigt, wird ein Spektrum angezeigt. Bei Öffnung zeigt das Spektrum ein 125MHz Band um den aktuellen EasyFind Satelliten herum an. Drücken Sie „OK”, um das Hauptmenü zu verlassen. Mit der „RAUF”-Taste wird der Kreislauf zwischen 13V/18V und 13V/18V mit 22kHz aktiviert, und die vollständige IF-Bandbreite bis 2150 MhZ wird angezeigt.

  • Seite 10: Favoriten

    Send DiSEqC Drücken Sie auf „OK”, wenn der Pfeil „>” auf „Send DiSEqC” zeigt, gelangen Sie in das Auswahl–Menü, in dem Sie die DiSEqC-Befehle LNB1, LNB2, LNB3 LNB4 versenden können. Wenn Sie einen der LNB-Befehle auswählen, wird dieser bei der nächsten Einstellung versendet.

  • Seite 11: Einstellung

    Wenn Sie einen LNB-Typ gewählt haben, wählen Sie „Speichern und Verlassen”. Diese Einstellung wird benutzt, bis das Gerät ausgeschaltet wird und überschreibt die automatische Auswahl. Wenn ein Satellit ausgewählt wurde, der nicht mit dem LNB-Typ kompatibel ist (z.B. ein C-Band LNB und eine Ku-Band Satellit Frequenz), dann wird die Mitteilung „LNB-Einstellung überprüfen!”...

  • Seite 12: Anhang A - So Bearbeiten Sie Satelliten Mit Liteedit

    Anhang A – So bearbeiten Sie Satelliten mit LiteEdit Die im Satlook Lite gespeicherte Satellitenliste (Satlist) kann mit dem LiteEdit- Programm bearbeitet werden. Wenn das LiteEdit-Programm geladen ist, zeigt es die zuletzt bearbeitete Satellitenliste. Benutzen Sie „Liste importieren”, um eine Satellitenliste, die Sie bearbeiten möchten, zu laden.
  • Seite 13 Mitteilung“Falscher Satellit”) Pos: Satellitenposition in Grad und Zehntel (in Datei gespeichert als X 10 ) E/W: Satellitenposition als Ost/West (in Datei gespeichert als „E” oder „W”) DiSEqC: 0=Aus, 1=LNB1, 2=LNB2, 3=LNB3, 4=LNB4. Wenn ein DiSEqC-Befehl zur Einstellung erforderlich ist, kann dies zur satlist-Datei hinzugefügt werden, anstatt der manuellen Auswahl.

  • Seite 14: Anhang B - So Laden Sie Firmware Mit Liteedit

    über keinen RS232-Anschluss, doch ein USB-RS232 Adapter kann zu einem niedrigen Preis erworben werden. Schließen Sie den Computer mit dem RS232-Kabel an das Instrument an. Sie müssen das Satlook Lite im Laufe des Firmware-Aktualisierungsprozesses an das Ladegerät anschließen, aber schließen Sie es zunächst noch nicht an.
  • Seite 15 INFO 1. Bitte entfernen Sie einen Akku aus satlook lite. 2. Schließen Sie das Ladegerät an, nachdem Sie dieses Fenster geschlossen haben. Dieser Prozess dauert 7-10 Minuten. Bitte benutzen Sie den Computer nicht während dieses Vorgangs. Abbrechen Normalerweise beginnt der Download und die noch zu übertragende Bytes werden angezeigt.

  • Seite 16: Anhang C - Beschreibung Der Lnb-Typen

    Anhang C – Beschreibung der LNB-Typen Es gibt verschieden Bänder, die weltweit für die Satellitenübertragung benutzt werden. In Europa wird überwiegend das Ku-Band benutzt mit gelegentlicher C-Band Verwendung. In den USA werden das C-Band, Ku-Band und Ka benutzt. Das Ku- Band in den USA ist unterteilt in die DBS (Direct Broadcast Satellit) und FSS (Fixed Satellit Service) Bänder.
  • Seite 17 Universal LNB Der Universal-LNB kann entweder horizontale oder vertikale Polarisationen empfangen, je nach LNB Spannung. Mit 13V wird die vertikale Polarisation gewählt und mit 18V die horizontale Polarisation. Das Ku-Band für den Satellitenempfang ist 2050 MHz breit (12750 - 10700), während der Empfänger-Eingang nur 1100 MHz breit ist (2150 - 950).

  • Seite 18: Anhang D - Diseqc-Beschreibung

    Die meisten DiSEqC-Befehle sind 3 Bytes lang, aber einige können bis zu 6 Bytes lang sein. Daher schwankt die Übertragungszeit einer DiSEqC-Nachricht zwischen 40 und 80 Millisekunden. DiSEqC-Befehle, die in Satlook Lite unterstützt werden LNB1: 0xe0, 0x10, 0x38, 0xc0 LNB2: 0xe0, 0x10, 0x38, 0xc4...

  • Seite 19: Anhang E - Dvb-S-Beschreibung

    Anhang E - DVB-S-Beschreibung DVB-S verwendet Phasenumtastung, um einen Träger digital zu modulieren. Es wird die Quadraturphasenumtastung verwendet und die digitalen Daten werden als eine 90 Grad Phase im Signal decodiert. Dies ergibt vier mögliche Zustände für jeden Abtastungsintervall. Der Abtastungsintervall wird Symbolrate genannt und jeder Zustand von 2 Bits ist ein Symbol.

  • Seite 20: Anhang F - Technische Spezifikationen

    ● Gewicht: etwa 0,7 kg eingeschlossen der Akkus. ● Zubehör: Oranges Gummigehäuse. ● Stromversorgung: 100-240VAC 12V, 1.2 A ● Autoaufladegerät Emitor AB Sjöviksbacken 14, 117 43 Stockholm, Sweden Phone: +46 8 775 00 01 Fax: +46 8 775 00 06...
