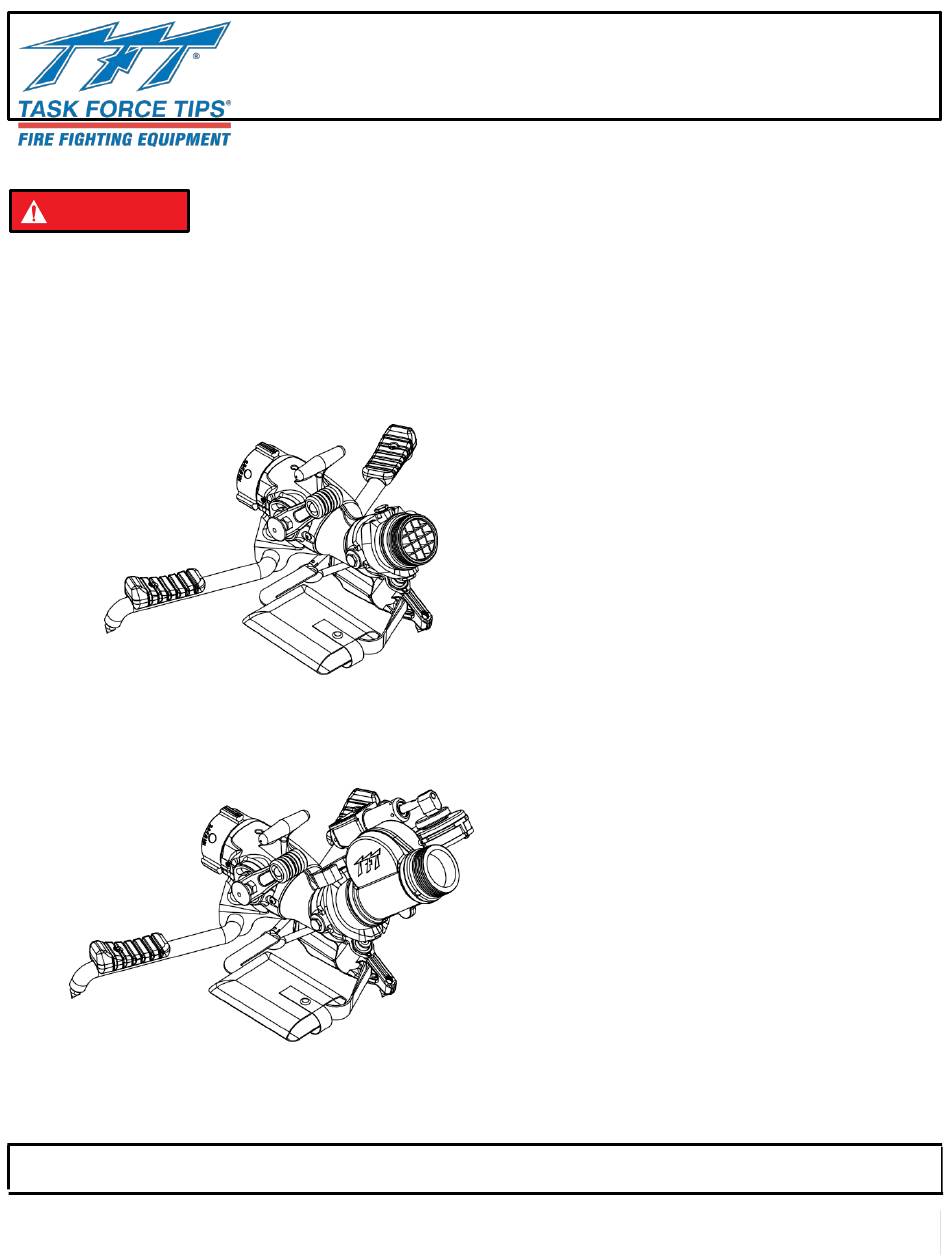

TFT BlitzForce Anweisungen Für Installation, Betrieb Und Wartung
Inhaltsverzeichnis
ANWEISUNGEN FÜR INSTALLATION, BETRIEB UND WARTUNG
GEFAHR
BlitzForce Tragbarer Monitor
BlitzForce OSC Tragbarer Monitor
TASK FORCE TIPS LLC
GEFERTIGT IN DEN USA -
©Copyright Task Force Tips LLC 2006-2024
Verstehen Sie das Handbuch vor dem Gebrauch. Der Betrieb dieses Geräts ohne Kenntnis des
Handbuchs und ohne entsprechende Schulung stellt eine missbräuchliche Verwendung des
Geräts dar. Sicherheitshinweise finden Sie unter tft.com/ serial-number.
Diese Ausrüstung ist für die Verwendung durch geschultes und qualifiziertes
Rettungsdienstpersonal zur Brandbekämpfung vorgesehen. Alle Mitarbeiter, die diese
Ausrüstung verwenden, müssen einen von der zuständigen Behörde genehmigten
Ausbildungskurs absolviert haben.
Diese Bedienungsanleitung soll Feuerwehrleute und Wartungspersonal mit dem Betrieb, der
Wartung und den Sicherheitsverfahren im Zusammenhang mit diesem Produkt vertraut machen.
Dieses Handbuch sollte für das gesamte Bedienungs- und Wartungspersonal verfügbar sein.
tft.com
BlitzForce™
Tragbarer Monitor
HYDROSTATISCHER DICHTHEITSTEST
900 PSI (62 BAR) nach NFPA 1960
3701 Innovation Way, Valparaiso, IN 46383-9327 USA
800-348-2686 · 219-462-6161 · Fax 219-464-7155
1
MAXIMALER
DURCHFLUSS
500 GPM @ 175 PSI
(2000 L/min @ 12 BAR)
LIX-730 1. August 2024 Rev12
Inhaltsverzeichnis
Inhaltszusammenfassung für TFT BlitzForce
- Seite 1 Verstehen Sie das Handbuch vor dem Gebrauch. Der Betrieb dieses Geräts ohne Kenntnis des GEFAHR Handbuchs und ohne entsprechende Schulung stellt eine missbräuchliche Verwendung des Geräts dar. Sicherheitshinweise finden Sie unter tft.com/ serial-number. Diese Ausrüstung ist für die Verwendung durch geschultes und qualifiziertes Rettungsdienstpersonal zur Brandbekämpfung vorgesehen. Alle Mitarbeiter, die diese Ausrüstung verwenden, müssen einen von der zuständigen Behörde genehmigten...
- Seite 2 3701 Innovation Way, Valparaiso, IN 46383-9327 USA 800-348-2686 - 219-462-6161 - Fax 219-464-7155 MADEIN USA - tft.com ©Copyright Task Force Tips LLC 2006-2020 LIX-735 30. November 2020 Rev04 LIX-735 - BLITZFORCE XXL-B Aufbewahrungshalterung ©Copyright Task Force Tips LLC 2006-2024 LIX-730 1. August 2024 Rev12...
-
Seite 3: Inhaltsverzeichnis
4.1 AUTOMATISCHE, FESTE UND WÄHLBARE DURCHFLUSSDÜSEN 4.2 STAPELSPITZEN ODER DÜSEN MIT GLATTER BOHRUNG 4.3 STRÖMUNGSGLEICHRICHTER 4.4 VERWENDUNG MIT SCHAUM 4.5 DRUCKVERLUST 5.0 EINSATZ DES TRAGBAREN MONITORS BLITZFORCE 5.1 TRANSPORT MIT EINEM NICHT AUFGELADENEN SCHLAUCH 5.2 TRAGEN MIT EINEM GELADENEN SCHLAUCH 5.3 MANOMETERANSCHLUSS 6.0 ANCHORING 6.1 VERANKERUNG MIT HILFE DES SPANNGURTS... -
Seite 4: Bedeutung Der Sicherheitssignalwörter
BEDEUTUNG DER SICHERHEITSSIGNALWÖRTER Eine sicherheitsrelevante Meldung wird durch ein Sicherheitswarnsymbol und ein Signalwort gekennzeichnet, das den Risikograd einer bestimmten Gefahr angibt. Gemäß ANSI Z535.6 lauten die Definitionen der vier Signalwörter wie folgt: GEFAHR weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder GEFAHR zu schweren Verletzungen führt. -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Der BlitzForce Portable Monitor ist ein effizienter, kompakter und leicht zu manövrierender tragbarer Monitor. Der Monitor ist ein leichtes Aluminiumgerät, das eine Wassermenge von bis zu 500 gpm liefern kann. Dieser Monitor kann in einem bereits angeschlossenen Zustand auf der am LKW montierten Halterung montiert werden, um einen schnellen und effektiven Erstangriff zu ermöglichen. -
Seite 6: Betriebsumschlag
BETRIEBSUMSCHLAG Der Betrieb des Monitors außerhalb des sicheren Betriebsbereichs kann zu Schäden oder WARNUNG Verletzungen führen. Betreiben Sie den Monitor nicht außerhalb des in den folgenden Grafiken angegebenen Bereichs. Durchfluss (L/MIN) 1000 1500 2000 Maximaler Monitor- Eingangsdruck Durchfluss (GPM) VERWENDUNG MIT SALZWASSER Die Verwendung mit Salzwasser ist zulässig, sofern das Gerät nach jedem Gebrauch gründlich mit Süßwasser gereinigt wird. -
Seite 7: Carbide Spikes
CARBIDE SPIKES Der BlitzForce Portable Monitor verfügt über 3 Wolframkarbidspitzen an den Beinen und am Sockel, die ein Abrutschen verhindern, indem sie sich in die Oberfläche graben, auf der der Monitor steht. Die Höhe der Gleitkraft, der diese Spikes standhalten können, hängt von der Höhe der Abwärts- und Seitwärtskraft ab, die auf den Sockel wirkt, sowie von der Härte und Beschaffenheit der Oberfläche, mit... -
Seite 8: Fliesseigenschaften
FLIESSEIGENSCHAFTEN Der BlitzForce Portable Monitor ist für einen maximalen Durchfluss von 2000 LPM (500 GPM) und einen maximalen Druck von 12 BAR (175 PSI) ausgelegt. Überschreiten Sie diese Grenzwerte nicht. AUTOMATISCHE, FESTE UND WÄHLBARE DURCHFLUSSDÜSEN Eine Vielzahl von Wasser- oder Schaumdüsen kann mit dem BlitzForce Portable Monitor verwendet werden. -
Seite 9: Einsatz Des Tragbaren Monitors Blitzforce
TRAGEN MIT EINEM GELADENEN SCHLAUCH Der BlitzForce Portable Monitor kann an einem geladenen Schlauch getragen werden, indem der T-förmige Griff oben am Ventilgehäuse wie abgebildet gehalten wird. Der Griff des Absperrventils sollte in der geschlossenen Position verriegelt werden, um ein versehentliches Öffnen des Ventils zu verhindern. -
Seite 10: Manometeranschluss
Abbildung 5.3 ANCHORING Die Düsenreaktionskraft des BlitzForce Portable Monitor kann bis zu 330 lbs - 500 GPM bei 175 PSI (150 kg - 2000 LPM bei 12 BAR) betragen. Diese Düsenreaktion muss gebremst werden, damit sich der Monitor nicht bewegt. -
Seite 11: Verankerung Durch Spike Holds
VERANKERUNG DURCH EINHAKEN DER BEINE Die Beine des BlitzForce Portable Monitor zeigen leicht nach hinten, so dass sie als Haken zur Verankerung an Pfosten, Wänden, Türrahmen oder anderen festen Objekten dienen können. Wenn die Beine durch den Einfluss des Schlauchs, der Düse oder des Bedieners ausgehakt werden, kann es zu einem Verrutschen kommen. -
Seite 12: Oszillierende Einheit (Osc)
Betrieb des Oszillators ist eine Mindestdurchflussrate von 175 gpm erforderlich. OSZILLATOR Der BlitzForce-Oszillator ist durch ein Stoßdämpfersystem geschützt. Wenn die Düse auf ein Hindernis stößt, wird der Stoßdämpfer je nach Bedarf zusammengedrückt oder ausgefahren, um die Zahnräder vor Überlastung zu schützen. -
Seite 13: Schwingungsgeschwindigkeit Und Reichweite
Winkel des Nebelmusters und den Windbedingungen ab. LAGERUNG Der Monitor kann mit seinem Schlauch an der optionalen Aufbewahrungshalterung (TFT-Teilenummer XXL-B) aufbewahrt werden. Die Aufbewahrungshalterung kann an einer horizontalen oder vertikalen Fläche mit dem Düsenende nach unten oder zur Seite montiert werden. -
Seite 14: Garantie
Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TFT im Rahmen dieser Garantie beschränkt sich ausdrücklich auf den Ersatz oder die Reparatur des Geräts (oder seiner Teile), das sich nach Prüfung durch TFT in einem mangelhaften Zustand befindet, der TFT zuzuschreiben ist. Um diese beschränkte Garantie in Anspruch nehmen zu können, muss der Antragsteller das Gerät innerhalb einer angemessenen Frist nach Entdeckung des Mangels an TFT, 3701 Innovation Way, Valparaiso, Indiana 46383-9327 USA, zurücksenden. -
Seite 15: Wartung
Nach einer Reparatur oder immer dann, wenn ein Problem gemeldet wird, müssen Leistungstests mit dem Gerät durchgeführt werden, um den Betrieb gemäß den TFT-Testverfahren zu überprüfen. Wenden Sie sich an das Werk, um das Verfahren zu erfahren, das dem Modell und der Seriennummer des Geräts entspricht. Jedes Gerät, das die entsprechenden Testkriterien nicht erfüllt, sollte sofort außer Betrieb genommen werden. -
Seite 16: Checkliste Für Betrieb Und Inspektion
Wiederinbetriebnahme korrigiert werden. Der Betrieb von Geräten, die Checkliste nicht bestanden haben, stellt einen Missbrauch des Geräts dar. TASK FORCE TIPS LLC 3701 Innovation Way, Valparaiso, IN 46383-9327 USA 800-348-2686 - 219-462-6161 - Fax 219-464-7155 GEFERTIGT IN DEN USA - tft.com LIX-730 1. August 2024 Rev12...
