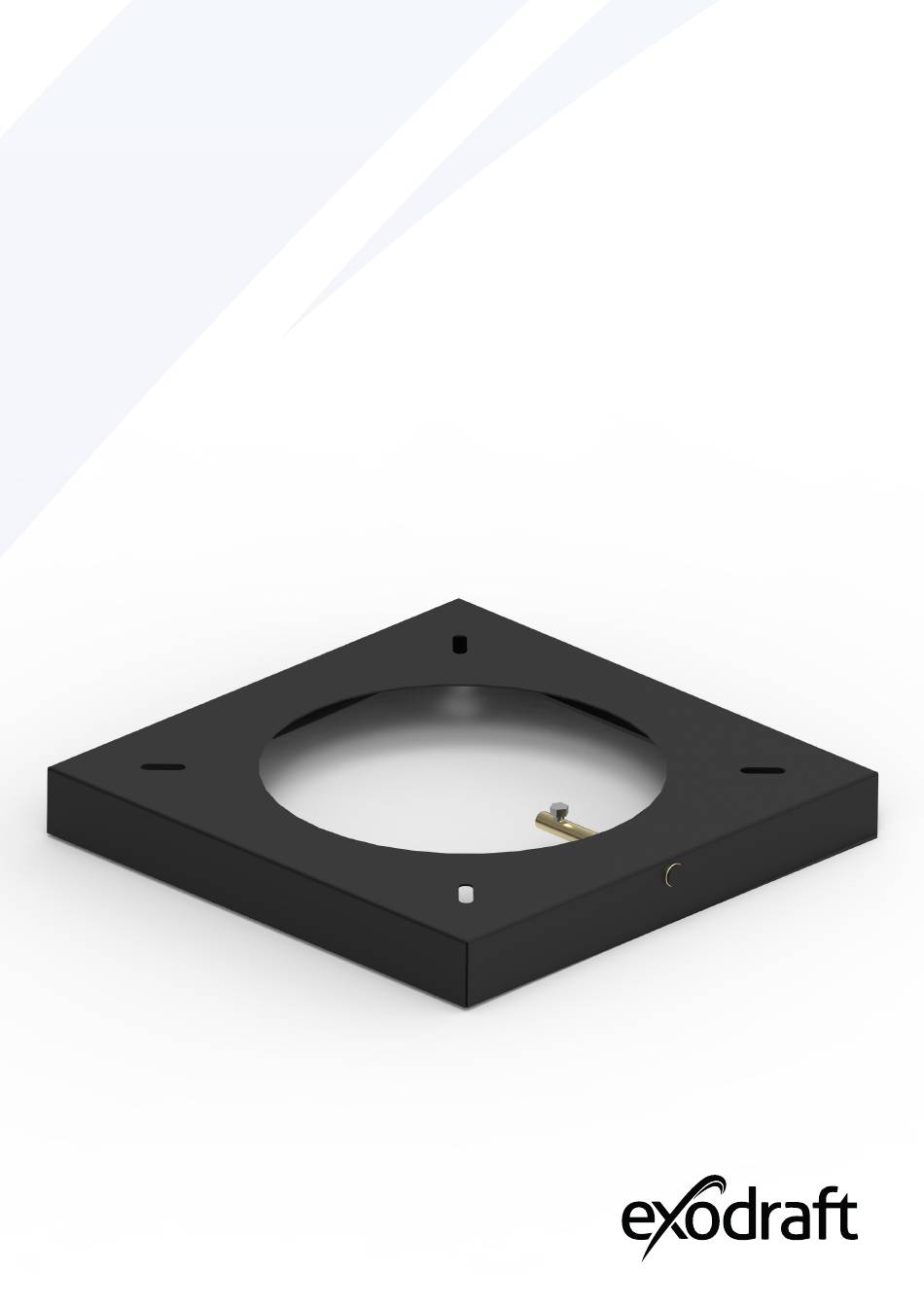

- Seite 1 Zubehör | Bitte lesen und aufbewahren! Ihre Energie. Optimiert.
-
Seite 3: Inhaltsverzeichnis
Ihre Energie. Optimiert. Zubehör | AFD Inhalt Produktinformation Lieferumfang Garantie Technische Daten Installation auf einen Stahlschornstein Installation - RS/RSHG Modell Installation - RSV/RSVG Modell Installation - RSHT Modell Installation auf einen gemauerten Schornstein Installation - RS/RSHG Modell Installation - RSV/RSVG Modell... -
Seite 4: Entsorgung
Wie dieses Handbuch zu verwenden ist. Dieses Handbuch wurde auf der Grundlage des jeweiligen Produkts erstellt und enthält relevante technische Informationen und eine Installationsanleitung. Zubehör und Ersatzteile werden in diesem Handbuch nicht behandelt. Bitte beachten Sie die einzelnen Handbücher dieser Komponenten. Dieses Installationshandbuch enthält keine Dokumentation zur Systemauslegung. -
Seite 5: Allgemeine Vorsicht
Symbole Die folgenden Symbole können in der Anleitung verwendet werden, um auf Gefahren oder das Risiko von Personenschäden oder Schäden am Produkt aufmerksam zu machen. Allgemeines Verbot Die Nichtbeachtung von Anweisungen, die mit dem Verbotssymbol gekennzeichnet sind, können zu extremen Gefahren oder schweren Personenschäden führen. Allgemeine Vorsicht Kennzeichnet eine gefährliche Situation, die im schlimmsten Fall, schwere Personenschäden oder erhebliche Schäden am Produkt verursachen kann. - Seite 6 Schornstein gekehrt wurde. • Trennen Sie vor der Wartung des Produkts die Stromversorgung und stellen Sie sicher, dass sie nicht versehentlich wieder angeschlossen werden kann. • Exodraft empfi ehlt immer die Verwendung eines Rauchmelders, wenn ein Festbrennstoffkamin installiert wird. 6 | DE...
-
Seite 7: Produktinformation
Gesetzgebung oder anderen klar festgelegten Bedingungen. Kundenreklamationen müssen von einem Fachhändler oder Großhändler bearbeitet werden (vorzugsweise dort, wo das Exodraft-Produkt ursprüng- lich gekauft wurde). Eine aktuelle Liste der Exodraft-Fachhändler finden Sie auf unserer Website für das betreffende Land. Exodraft-Produkte müssen immer von qualifiziertem Personal installiert werden. Exodraft behält sich das Recht vor, diese Richtlinien ohne vorherige Ankündigung zu ändern. -
Seite 8: Technische Daten
Ihre Energie. Optimiert. Technische Daten AFD Abdeckplatte Sechskantschraube M5x6 Plastik Stopfen Fühleraufnahme Abmessungen [mm] Modell* Schornsteintyp A [Ø] FR1AFD6 Stahlschornstein Gemauerter FR1AFD6-001 Schornstein FR2AFD6 Stahlschornstein Gemauerter FR2AFD6-001 Schornstein FR3AFD6 Stahlschornstein Gemauerter FR3AFD6-001 Schornstein FR4AFD6 Stahlschornstein Gemauerter FR4AFD6-001 Schornstein 8 | DE... -
Seite 9: Installation Auf Einem Stahlschornstein
3112034_AFD_DE Installation auf einem Stahlschornstein Die Installation der Abdeckplatte ist für die verschiedenen Rauchsauger unterschiedlich. Siehe die folgenden Anleitungen für jeden Typ. Installation - RS/RSHG Modell Schritt Aktion Illustration Der Flansch muss so angebracht werden, dass der Stutzen in den Schornstein ragt! Messen Sie den Durchmesser des Lochs im Flansch. - Seite 10 Ihre Energie. Optimiert. Befestigen Sie den Flansch mithilfe der Gummischwingungsdämpfer an der Abdeckplatte. Befestigen Sie die Baugruppe aus Flansch und Abdeckplatte am Rauchsauger. RS og RSHG Jetzt kann der Rauchsauger mit Abdeckplatte und Flansch auf dem Stahlschornstein montiert werden. Folgen Sie den weiteren Anweisungen unter „Montage auf einen Stahlschornstein“ in der RS/RSHG Bedienungsanleitung/Installationsanleitung des jeweiligen Modells.
-
Seite 11: Installation - Rsv/Rsvg Modell
3112034_AFD_DE Installation - RSV/RSVG Modell Schritt Aktion Illustration Der Flansch muss so angebracht werden, dass der Stutzen in den Schornstein ragt! Messen Sie den Durchmesser des Lochs im Flansch. Schneiden Sie dann ein entsprechendes Loch in die Mineralwollmatte. Beachten Sie, dass am Umfang des Lochs immer mindestens 20 mm Mattenoberfläche vorhanden sein muss. - Seite 12 Ihre Energie. Optimiert. Befestigen Sie den Flansch mithilfe der Gummischwingungsdämpfer an der Abdeckplatte. Befestigen Sie die Baugruppe aus Flansch und Abdeckplatte am Rauchsauger. RSV og GSV og RSVG Jetzt kann der Rauchsauger mit Abdeckplatte und Flansch auf dem Stahlschornstein montiert werden. Folgen Sie den weiteren Anweisungen unter „Montage auf einen Stahlschornstein“...
-
Seite 13: Installation - Rsht Modell
3112034_AFD_DE Installation - RSHT Modell Schritt Aktion Illustration Der Flansch muss so angebracht werden, dass der Stutzen in den Schornstein ragt! Messen Sie den Durchmesser des Lochs im Flansch. Schneiden Sie dann ein entsprechendes Loch in die Mineralwollmatte. Beachten Sie, dass am Umfang des Lochs immer mindestens 20 mm Mattenoberfläche vorhanden sein muss. - Seite 14 Ihre Energie. Optimiert. Befestigen Sie den Flansch mithilfe der Gummischwingungsdämpfer an der Abdeckplatte. Befestigen Sie die Baugruppe aus Flansch und Abdeckplatte am Rauchsauger RS og RSHG RS og RSHG Jetzt kann der Rauchsauger mit Abdeckplatte und Flansch auf dem Stahlschornstein montiert werden. RS og RSHG Folgen Sie den weiteren Anweisungen unter „Montage auf einen Stahlschornstein“...
-
Seite 15: Installation Auf Einen Gemauerten Schornstein
3112034_AFD_DE Installation auf einem gemauerten Schornstein Die Installation der Abdeckplatte ist für die verschiedenen Rauchsauger unterschiedlich. Siehe die folgenden Anleitungen für jeden Typ. Installation - RS/RSHG Modell Schritt Aktion Illustration Messen Sie den Innendurchmesser des gemauerten Schornsteins. Schneiden Sie dann ein entsprechendes Loch in die Mineralwollmatte. - Seite 16 Ihre Energie. Optimiert. Legen Sie die Abdeckplatte auf die Mineralwollmatte. Jetzt kann der Rauchsauger mit den Halterungen auf dem gemauerten Schornstein installiert werden. Folgen Sie den weiteren Anweisungen unter „Montage auf einen Stahlschornstein“ in der RS/ RSHG Bedienungsanleitung/Installationsanleitung des jeweiligen Modells. RS og RSHG 16 | DE...
-
Seite 17: Installation - Rsv/Rsvg Modell
3112034_AFD_DE Installation - RSV/RSVG Modell Schritt Aktion Illustration Messen Sie den Innendurchmesser des gemauerten Schornsteins. Schneiden Sie dann ein entsprechendes Loch in die Mineralwollmatte. Beachten Sie, dass am Umfang des Lochs immer mindestens 20 mm Mattenoberfläche vorhanden sein muss. 20 mm 20 mm Wenn ein Temperaturfühler mit dem Rauchsauger installiert werden soll, schneiden Sie eine Nut... - Seite 18 Ihre Energie. Optimiert. Legen Sie die Abdeckplatte auf die Mineralwollmatte. Jetzt kann der Rauchsauger mit den Halterungen auf dem gemauerten Schornstein installiert werden. RSV og GSV og RSVG Folgen Sie den weiteren Anweisungen unter „Montage auf einen Stahlschornstein“ in der RSV/ RSVG Bedienungsanleitung/Installationsanleitung des jeweiligen Modells.
-
Seite 19: Installation - Rsht Modell
3112034_AFD_DE Installation - RSHT Modell Schritt Aktion Illustration Messen Sie den Innendurchmesser des gemauerten Schornsteins. Schneiden Sie dann ein entsprechendes Loch in die Mineralwollmatte. Beachten Sie, dass am Umfang des Lochs immer mindestens 20 mm Mattenoberfläche vorhanden sein muss. 20 mm 20 mm Wenn ein Temperaturfühler mit dem Rauchsauger installiert werden soll, schneiden Sie eine Nut... - Seite 20 Ihre Energie. Optimiert. Legen Sie die Abdeckplatte auf die Mineralwollmatte. Jetzt kann der Rauchsauger mit den Halterungen auf dem gemauerten Schornstein installiert werden. Folgen Sie den weiteren Anweisungen unter „Montage auf einen Stahlschornstein“ in der RSHT Bedienungsanleitung/Installationsanleitung des jeweiligen Modells. 20 | DE...
-
Seite 21: Uk Conformity Assessed
UK Conformity Assessed UK Conformity Assessed Exodraft a/s Industrivej 10 DK-5550 Langeskov Hereby declares that the following products: FR1AFD6, FR1AFD6-001, FR2AFD6, FR2AFD6-001, FR3AFD6, FR3AFD6-001, FR4AFD6, FR4AFD6-001, FR5AFD6, FR5AFD6-001 Were manufactured in conformity with the provisions of the following regulations: The Supply of Machinery (Safety) Regulations 2008... -
Seite 22: Declaration Of Conformity
EU-Vaatimustenmukaisuusvakuutus Déclaration de conformité de l’Union Européenne ESS-Samræmisstaðfesting EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea EU Deklaracja zgodności Exodraft a/s Industrivej 10 DK-5550 Langeskov Erklærer på eget ansvar, at følgende produkter: Veklaart dat onderstaande producten: Hereby declares that the following products: Deklarerar på... - Seite 24 DK: Exodraft a/s Industrivej 10 DK-5550 Langeskov Tel: +45 7010 2234 Fax: +45 7010 2235 info@exodraft.dk www.exodraft.dk SE: Exodraft a/s Valhallavägen 9A SE-375 30 Mörrum Tel: +46 (0)8-5000 1520 info@exodraft.se www.exodraft.se NO: Exodraft a/s Storgaten 88 NO-3060 Svelvik Tel: +47 3329 7062 info@exodraft.no...
