Inhaltszusammenfassung für Exodraft ES12

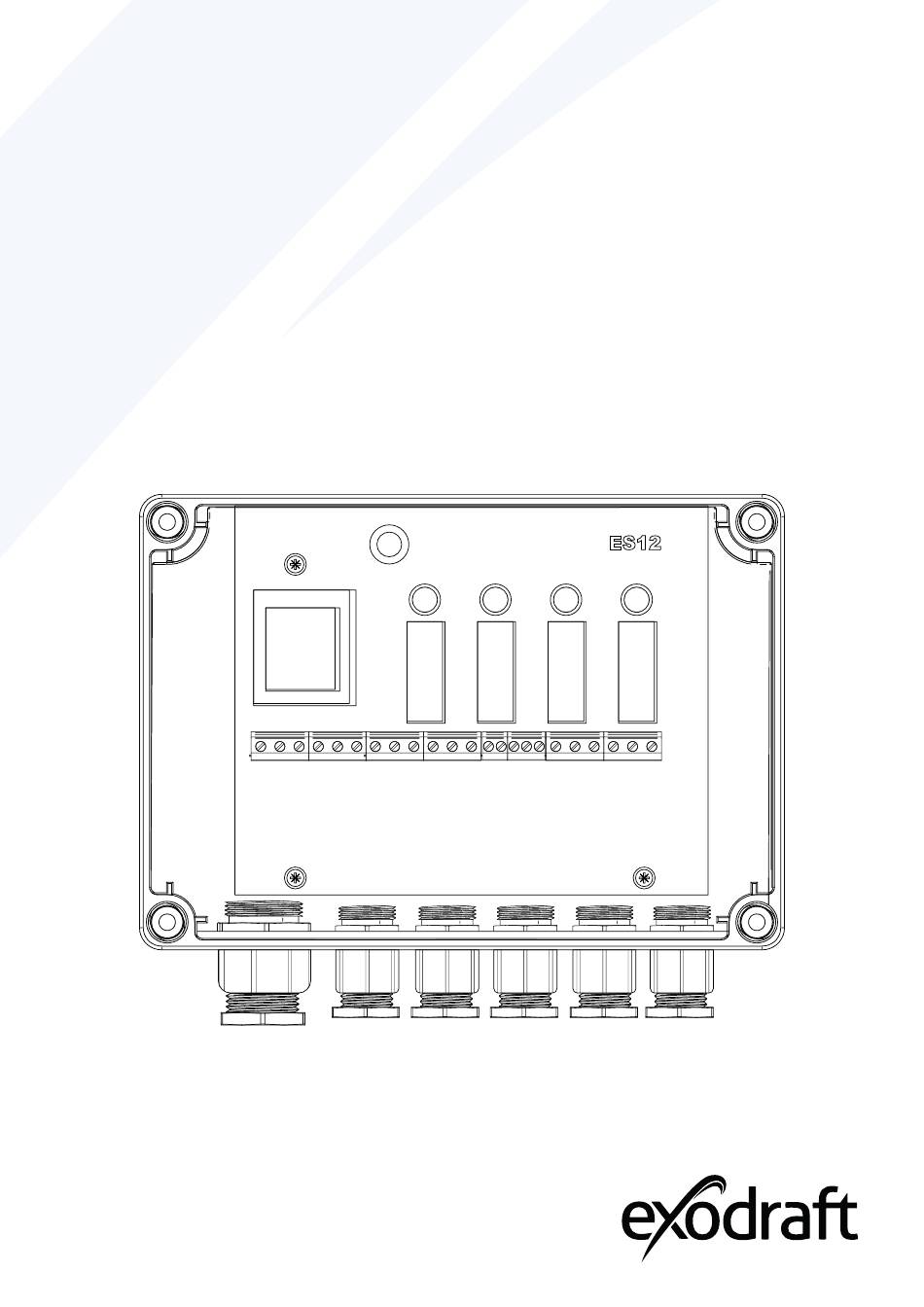

- Seite 1 Relais-Box ES12 | Bitte lesen und aufbewahre! Ihre Energie. Optimiert.
-
Seite 3: Inhaltsverzeichnis
Ihre Energie. Optimiert. Relais-Box | ES12 Inhalt Produktinformation Lieferumfang Zubehör und Ersatzteile Garantie Technische Spezifikationen Installation Anschlussklemmen ES12-EU-01 Anschluss der ES12 zur EBC Automatik Installationsbeispiel: Zwei ES12-Boxen verbunden mit einer EBC-Steuerung UK Conformity Assessed EU-Konformitätserklärung... -
Seite 4: Entsorgung
Wie dieses Handbuch zu verwenden ist. Dieses Handbuch wurde auf der Grundlage des jeweiligen Produkts erstellt und enthält relevante technische Informationen und eine Installationsanleitung. Zubehör und Ersatzteile werden in diesem Handbuch nicht behandelt. Bitte beachten Sie die einzelnen Handbücher dieser Komponenten. Dieses Installationshandbuch enthält keine Dokumentation zur Systemauslegung. -
Seite 5: Allgemeine Vorsicht
Symbole Die folgenden Symbole können in der Anleitung verwendet werden, um auf Gefahren oder das Risiko von Personenschäden oder Schäden am Produkt aufmerksam zu machen. Allgemeines Verbot Die Nichtbeachtung von Anweisungen, die mit dem Verbotssymbol gekennzeichnet sind, können zu extremen Gefahren oder schweren Personenschäden führen. Allgemeine Vorsicht Kennzeichnet eine gefährliche Situation, die im schlimmsten Fall, schwere Personenschäden oder erhebliche Schäden am Produkt verursachen kann. - Seite 6 Unterbrechen Sie vor der Wartung des Produkts die Stromversorgung und stellen Sie sicher, dass sie nicht versehentlich wieder angeschlossen werden kann. • Exodraft empfi ehlt immer die Verwendung eines Rauchmelders, wenn ein offenes Feuer mit festen Brennstoffen installiert wird. •...
-
Seite 7: Produktinformation
Schornsteinzug. Im Störungsfall schaltet die EBC-Steuerung die Relaisbox ES12 mit allen angeschlossenen Heizkesseln ab. Die Relaisbox ist Teil eines Exodraft-Systems und sollte für eine optimale Wirkung an einen Exodraft-Regler angeschlossen werden. Bei unsachgemäßer Verwendung kann es zu Problemen mit Ruß, Schornsteinbränden usw. führen, die das Produkt beschädigen können. -
Seite 8: Garantie
Gesetzgebung oder anderen klar festgelegten Bedingungen. Kundenreklamationen müssen von einem Fachhändler oder Großhändler bearbeitet werden (vorzugsweise dort, wo das Exodraft-Produkt ursprüng- lich gekauft wurde). Eine aktuelle Liste der Exodraft-Fachhändler finden Sie auf unserer Website für das betreffende Land. Exodraft-Produkte müssen immer von qualifiziertem Personal installiert werden. Exodraft behält sich das Recht vor, diese Richtlinien ohne vorherige Ankündigung zu ändern. -
Seite 9: Technische Spezifikationen
Funktion Wenn einer der vier Kessel Wärmebedarf meldet, startet der Rauchsauger über die EBC-Steuerung und die ES12. Bei ausreichendem Schornsteinzug wird der oder die Kessel für den Betrieb freigegeben. Unterschreitet der Schornsteinzug den Mindestzug, werden alle Kessel gestoppt. Das Ein- und Ausschalten der vier Kessel kann unabhängig voneinander erfolgen. Alle Ein- und Ausgänge verfügen über eine LED zur ausfallsicheren Überwachung und Wartung des Systems. -
Seite 10: Installation
Kesselthermostat 1. Optokoppler (-) (10-230 V AC / DC) Kesselthermostat 1. Optokoppler (+) (10-230 V AC / DC) 10. Brenner 1 Relaisschalter gemeinsam 11. Brenner 1 Relaisschalter normalerweise offen 12. - 23. Kesselthermostat 2 - 4 Anschluss der ES12 zur EBC Automatik Thermo- Burner Thermo- Burner... -
Seite 11: Installationsbeispiel: Zwei Es12-Boxen Verbunden Mit Einer Ebc-Steuerung
3112022_ES12_DE Installationsbeispiel: Zwei ES12-Boxen verbunden mit einer EBC-Steuerung DE | 11... -
Seite 12: Uk Conformity Assessed
UK Conformity Assessed UK Conformity Assessed Exodraft a/s Industrivej 10 DK-5550 Langeskov Hereby declares that the following products: ES12-EU-01 Were manufactured in conformity with the provisions of the following regulations: The Supply of Machinery (Safety) Regulations 2008 Electrical Equipment (Safety) Regulations 2016... -
Seite 13: Declaration Of Conformity
EU-Vaatimustenmukaisuusvakuutus Déclaration de conformité de l’Union Européenne ESS-Samræmisstaðfesting EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea EU Deklaracja zgodności Exodraft a/s Industrivej 10 DK-5550 Langeskov Erklærer på eget ansvar, at følgende produkter: Veklaart dat onderstaande producten: Hereby declares that the following products: Deklarerar på... - Seite 16 DK: Exodraft a/s Industrivej 10 DK-5550 Langeskov Tel: +45 7010 2234 Fax: +45 7010 2235 info@exodraft.dk www.exodraft.dk SE: Exodraft a/s Valhallavägen 9A SE-375 30 Mörrum Tel: +46 (0)8-5000 1520 info@exodraft.se www.exodraft.se NO: Exodraft a/s Storgaten 88 NO-3060 Svelvik Tel: +47 3329 7062 info@exodraft.no...
